Гидравлический надувной пакер для разобщения пластов

Гидравлические пакеры для разобщения пластов, представляющие собой пустотелый металлический цилиндр с закрепленным на нем эластичным рукавом и отверстиями для подачи жидкости из труб под рукав известны . В предлагаемом пакерс резиновый уплотнительный рукав имеет продольиые каналы, выполненные из плотно навитых спиральных пружин, по которым выпускается подпакерный газ, отрицательно влияющий на работу нижнего насоса при одновременной раздельной глубиннонасосной эксплуатации двух и более горизонтов в одной скважине.

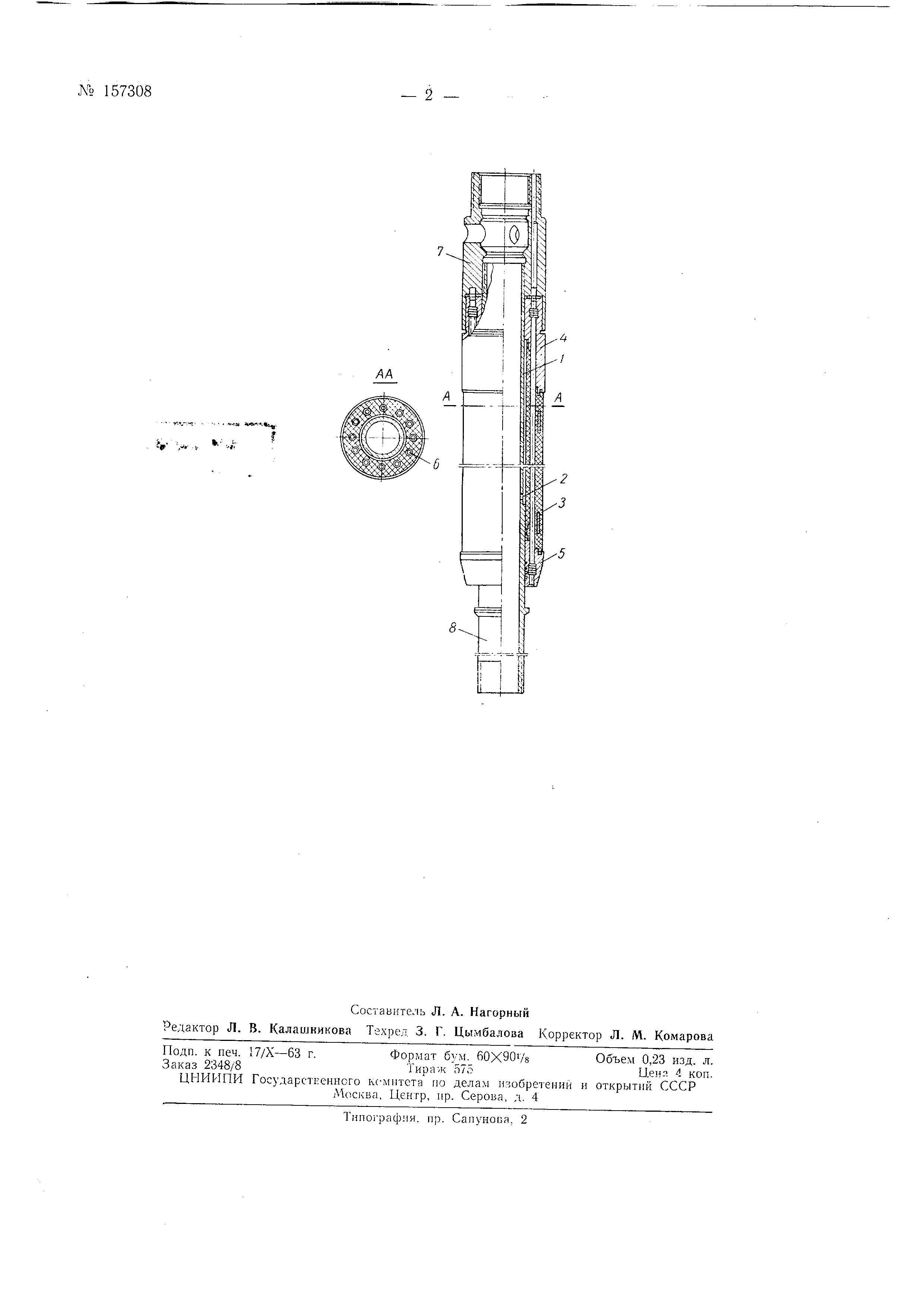

Пакер представляет собой пустотелый металлический цилиндр (ствол) / с отверстиями 2, на который надет резиновый рукав 3. Один конец рукава закреплен в неподвижном наконечнике 4, а другой - в подвижном наконечнике 5. В теле резинового рукава по окружности имеется 12 пружин 6, плотно навитых и образующих продольные каналы, которые в случае необходимости могут быть перекрыты . Ствол крепится к опоре 7 верхнего насоса и к колонне 8 лифтовых труб, на которых спущена опора нижнего насоса. Газоотводиые трубы присоединяются к опоре верхнего насоса.

После спуска оборудования на заданную глубину подъемные трубы заполняются жидкостью , которая, проходя через отверстия в стволе, вызывает увеличение рукава пакера в диаметре и перекрытие скважины. Для освобождения пакера извлекают насосы. При этом уровни жидкости в подъемных трубах и затрубном пространстве выравниваются, и трубы с пакером могут быть подняты на поверхность .

Предмет изобретения

Гидравлический надувной пакер для разобщения пластов, представляющий собой пустотелый металлически) цилиндр с закрепленным на нем снаружи эластичным рукавом и отверстиями для подачи жидкости из полости труб под рукав, отличающийся тем, что, с целью пропуска подпакерного газа, отрицательно влияющего на работу насоса при одновременной раздельной глубинионасосной эксплуатации двух и более пластов в одной скважине, его резиновый уплотнительный рукав имеет продольные каналы, выполненные из плотно навитых спиральных пружин.
