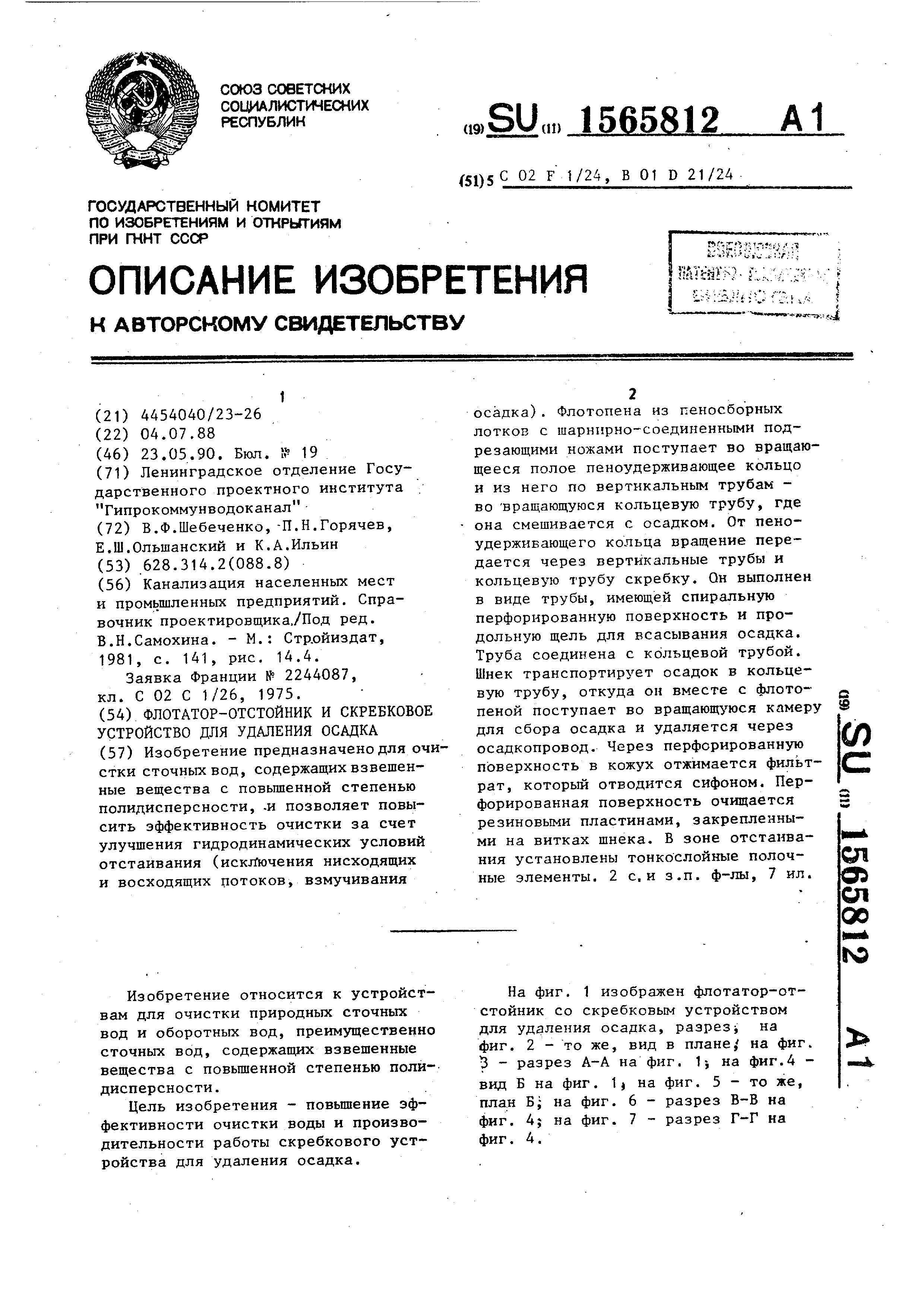

[1]Изобретение относится к устройствам
для очистки природных сточных вод и оборотных вод, преимущественно сточных вод, содержащих взвешенные
вещества с повышенной степенью полидисперсности .
[2]Цель изобретения - повышение эффективности очистки воды и производительности
работы скребкового устройства для удаления осадка.

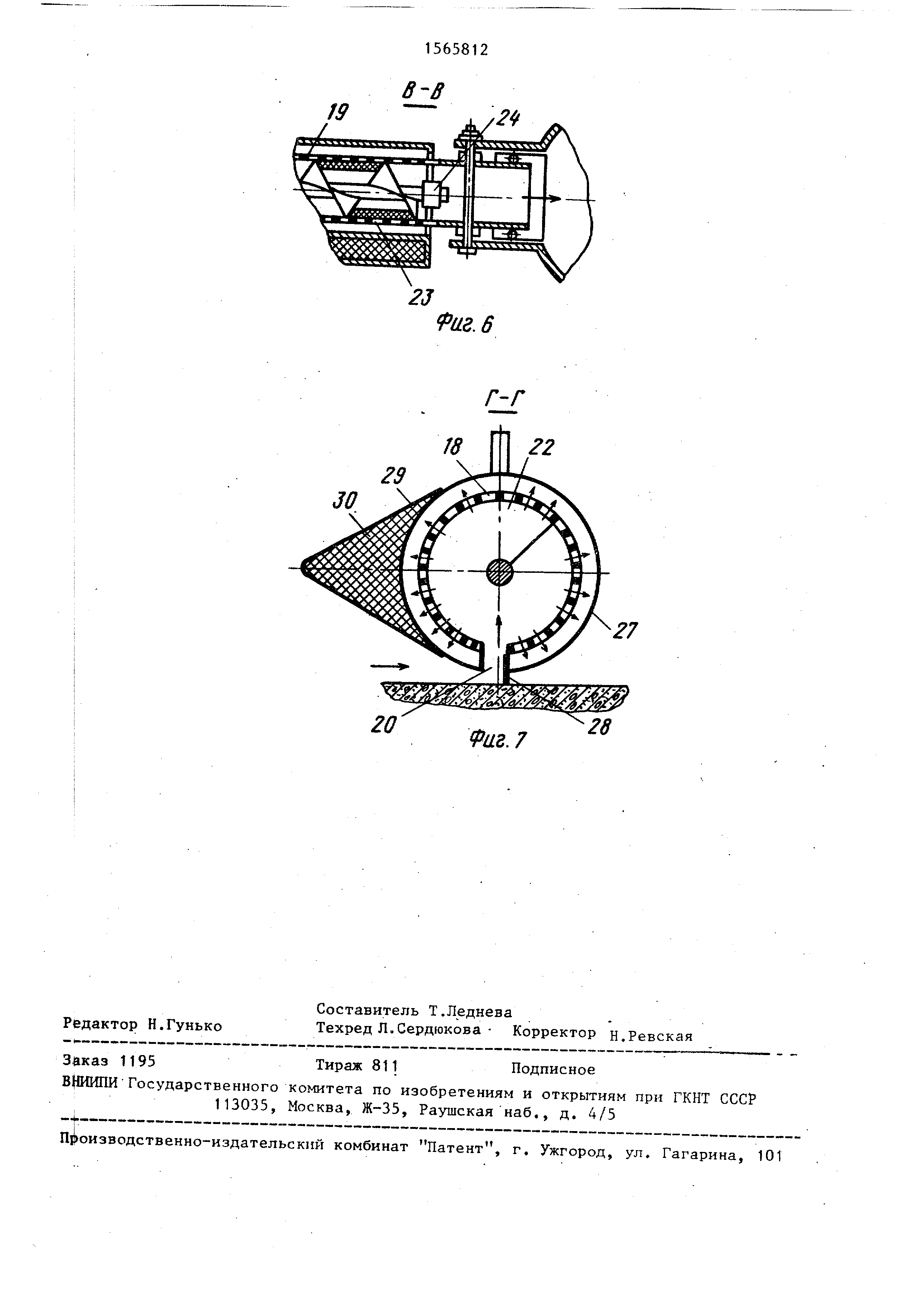

[3]На фиг. 1 изображен флотатор-отстойник со скребковым устройством для удаления осадка, разрез, на
фиг. 2 - то же, вид в плане, на фиг. 3 - разрез А-А на фиг. 1; на фиг.4 -
вид Б на фиг. 1) на фиг. 5 - то же, план Б; на фиг. 6 - разрез В-В на
фиг. 4; на фиг. 7 - разрез Г-Г на фиг. 4.
[4]Флотатор-отстойник содержит цилиндрический корпус 1, систему подачи исходной воды, состоящую из подводящего
трубопровода 2 и водораспределительной чаши 3, кольцевой аэратор 4 с фильтросной насадкой 5, закрепленный
на чаше 3, устройство для сбора флото пены, скребковое устройство для удаления
осадка и систему отвода очищенной воды - водосборный желоб 6.
[5]Устройство для сбора флотопены выполнено в виде лотков 7, закрепленных на вращающейся центральной опоре 8
по касательной к ее цилиндрической поверхности. С продольными кромками лотков 7 шарнирно соединены клиновые
подрезающие ножи 9, выполненные пенопластом 10 для обеспечения нулевой плавучести.
[6]Лотки 7 соединены с полым пено- удерживающим кольцом 11, которое через вертикальные трубы 12, кольцевую
трубу 13 и радиальные патрубки 14 соединено с кольцевой камерой 15 сбора
осадка, установленной с возможностью вращения относительно водораспределительной
чаши 3. С камерой 15 сбора осадка соединен отводящий трубопровод 16.
[7]Между вертикальными трубами 12 и стенкой цилиндрического корпуса 1 установлены радиальные тонкослойные
полочные элементы 17.
[8]Устройство для удаления осадка содержит полый скребок в виде трубы
[9]18со спиральной перфорированной поверхностью 19 и продольным отверстием
20. Труба 18 соединена с кольцевой трубой 13 маятниковым устройством 21.
В трубе 18 расположен шнек 22, между витками которого закреплены упругие
элементы - резиновые пластины 23, при |жатые к перфорированной поверхности
[10]19трубы 18. Шнек 22 установлен в под йшпниковых опорах 24 и с внешней стороны
соединен с катком 25 через шар- Кирную муфту 26.
[11]Труба 18 установлена в кожухе 27,
Имеющем продольное отверстие, совмещенное с продольным отверстием 20 в
трубе 18. На стенке этих отверстий Закреплена резиновая пластина 28. На
кожухе 27 закреплен полый конический карман 29, заполненный пенопластом
30. Кожух 27 соединен с сифоном 31, Колено которого опущено в водосборный желоб 6.
[20]Привод устройства для сбора пены
и удаления осадка состоит из мотор- редуктора 32 и цевочного зацепления -
зубчатого колеса 33 и цевок 34, закрепленных на пеноудерживающем кольце 1 1 .
[21]Флотатор-отстойник работает следующим образом.
[22]Исходную воду, подлежащую очистке,
подают по трубопроводу 2 в водораспределительную чашу 3. Вытекая из
чаши 3, вода проходит через воздушный барьер, создаваемый кольцевым
аэратором 4 с фильтросной насадкой 5, при прохождении которой сжатый воздух
дробится на мельчайшие пузырьки. При этом вода аэрируется и легкие
загрязнения вместе с пузырьками воздуха всплывают и образуют слой флотопены
, ограниченной пеноудерживающим кольцом 11.
[23]От мотора-редуктора 32 через зубчатое
колесо 33 и цевки 34 вращение передается пеноудерживающему кольцу
11 с лотками 7 и клиновыми подрезающими ножами 9. Так как ножи 9 имеют
нулевую плавучесть, глубина погружения их приемных кромок изменяется
при колебании уровня воды, что обеспечивает перемещение флотопены в лотки
7 и затем в пеноудерживающее кольцо 1 1 и исключает попадание в него
воды. Установка лотков 7 по касательной к нейтральной опоре 8 способствует
самопроизвольному перемещению флотопены в полость пеноудерживающе-
го кольца 11, откуда она по вертикальным трубам 12 поступает в кольцевую трубу 13.
[24]Вода из зоны флотации проходит между вертикальными трубами 12, распространяется в зоне отстаивания по
направлению, близкому к горизонтальному , и, проходя через тонкослойные
элементы 17, осветляется. Тяжелые фракции выпадают на наклонные стенки
полочных элементов 17 и сползают, а осветленная вода собирается водосборным
желобом 6, откуда отводится на дальнейшую очистку.
[25]Осадок, выпавший на дно флотатора-
отстойника, удаляется скребковым устройством . Вращение скребку-трубе 18
передается от пеноудерживающего кольца 11 через вертикальные трубы 12,
кольцевую трубу 13 и маятниковое устройство 21 .
[27]Внешняя часть скребка опирается н каток 25, катяющийся по дну флотатора-отстойника
. При этом полый карман 29 с пенопластом 30 снижает нагрузку на каток 25 за счет выталкивающей
силы, а также снижает сопротивление движению скребка и предотвращает взмчивание
осадка за счет своей конической ФОРМЫ. КОНСТРУКЦИЯ СКребКОВОГ
[28]устройства выполнена таким образом, что при попадании постороннего предмета
под скребок, он может перемещаться вверх за счет шарнирной муфты 26 и маятникового устройства 21.
[29]При движении скребка осадок под действием гидростатического столба
[30]жидкости поступает в трубу 18 через продольное отверстие 20. При этом
пластина 28 интенсифицирует всасыван осадка в трубу 18. Вращение катка 25
приводит к вращению шнека 22, которы транспортирует осадок по всей длине
трубы 18 к кольцевой трубе 13, где он смешивается с флотопеной, что и позволяет удалить ее из флотатора-
отстойника. Из кольцевой трубы 13 осадок с флотопеной через радиальные патрубки 14 поступает в камеру 15
сбора осадка, откуда отводится через трубопровод 16.
[31]При движении осадка.по трубе 18
через спиральную перфорированную поверхность 19 в кожух 27 отжимается
фильтрат, откуда он удаляется с по- мощью сифона 31. При вращении шнека
22 спиральная перфорированная поверхность 19 очищается прижатыми к ней
резиновыми пластинами 23, закрепленными между витками шнека.
[32]Изобретение позволяет повысить эффективность очистки сточных вод путем улучшения гидродинамических
условий отстаивания (отсутствие нисходящих и восходящих потоков, взму-
чивания осадка), надежного удаления флотопены, смешенной с осадком, и высокопроизводительного удаления
обезвожженого осадка со всей поверхности дна флотатора-отстойника.
[34]1. Флотатор-отстойник, содержащий цилиндрический корпус, системы подвода
исходной воды и отвода очищенной воды, пеноудерживающее кольцо, закрепленные на центральной вращающейся
опоре устройство для сбора флотопены
[42]и скребковое устройство для удаления
осадка, кольцевую камеру сбора осадк а с обводящим трубопроводом, отличающийся тем, что, с целью
повышения эффективности очистки воды, он снабжен расположенным в центральной
части корпуса кольцевым аэратором , устройство для сбора флотопены выполнено в виде лотков, соединенных
с пеноудерживающим кольцом, которое- выполнено полым и сообщается посредством
вертикальных труб с камерой сбора осадка, при этом скребок устройства
для- удаления осадка выполнен полым с продольным отверстием и соединен с
кольцевой камерой сбора осадка, установленной с возможностью вращения
относительно вертикальной оси корпуса.
[43]2.Флотатор-отстойник по п. 1,
отличающийся тем, что он снабжен тонкослойными полочными элементами , радиально установленными
между вертикальными трубами и стенкой, корпуса.
[44]3.Флотатор-отстойник по пп. 1 и
2, отличающийся тем, что лотки устройства для сбора флотопены
расположены по касательной к вращающейся центральной опоре.
[45]4.Флотатор-отстойник по пп. 1-3, отличающийся тем, что лотки устройства для сбора флотопены
снабжены шарнирно закрепленными на их продольных кромках клиновидными
подрезающими ножами, имеющими нулевую плавучесть.
[47]5.Скребковое устройство для удаления осадка, содержащее полый скребок
с продольным отверстием и привод вращения скребка, отличающееся тем, что, с целью повышения
производительности устройства, скребок выполнен в виде трубы со спиральной
перфорированной поверхностью , устройство снабжено установленным с возможностью вращения в трубе
шнеком с упругими элементами, закрепленными между его витками и контактирующими
с перфорированной поверхностью трубы, расположенным снаружи трубы кожухом с продольным отверстием,
совмещенным с продольным отверстием скребка.
