Гидроциклон

Известные гидроциклоны, состоящие из верхней цилиндрической и нижней конической частей с тангенциальной иодачей нульны и вынуском готового продукта через нижнее центральное отверстие, производят классификацию поступающего продукта с отмывом мелких фракций при недостаточном его обезвоживании, с целью сгущения.

У предложенного гидроциклона в конической части его установлен фильтр. Такое конструктивное выиолнение гидроциклона дополнительно обезвоживает нродукт.

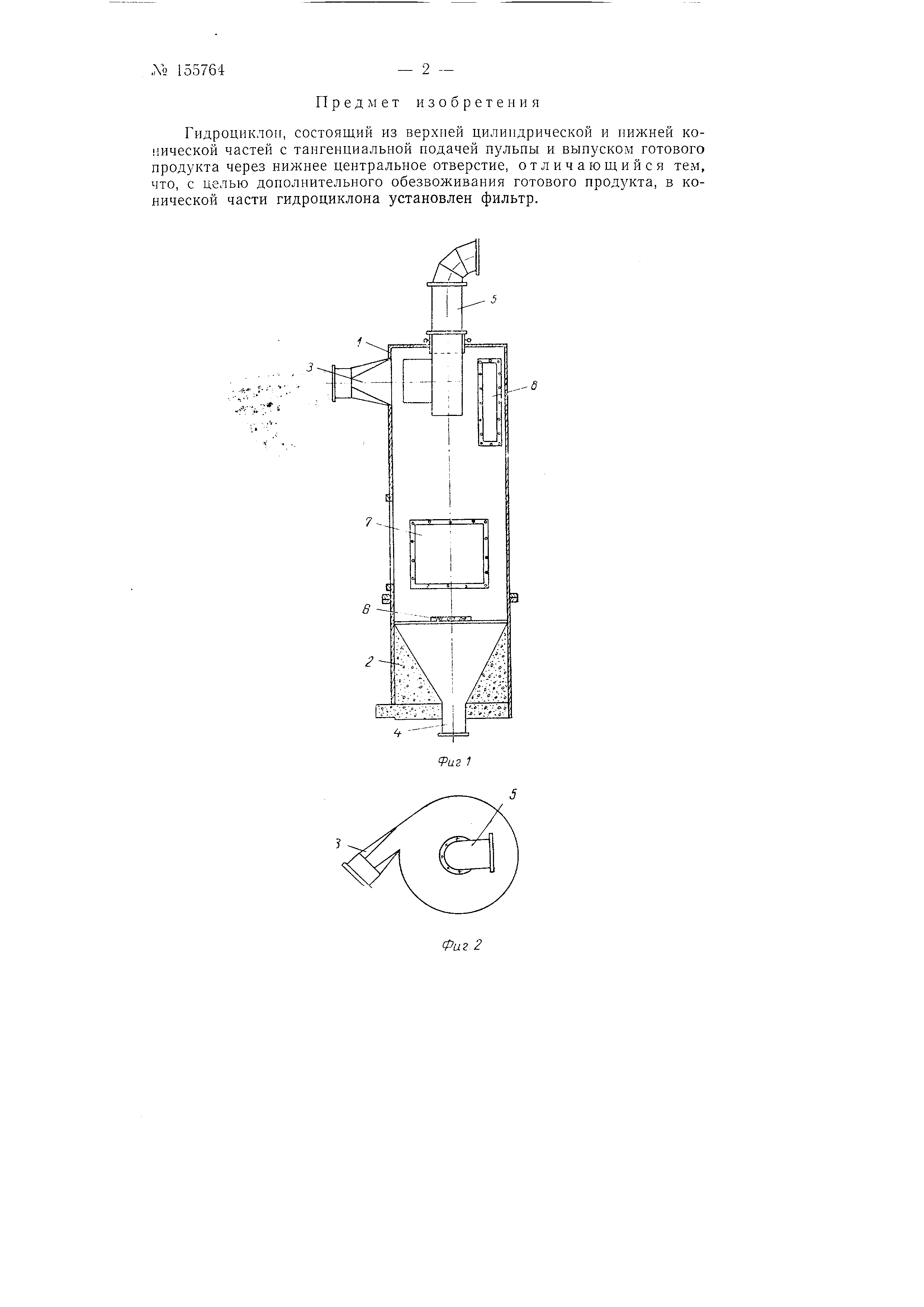

На фиг. 1 изображен предлагаемый гидроциклон в вертикальном разрезе; на фиг. 2--то же, вид сверху.

Гидроциклон состоит из цилиндрической части /, конической части, образованной помещенным в корпусе коническим фильтром 2, расположенным тангенциально, щелевидного патрубка 3 с регулируемой заслонкой для поступления пульпы, расположенного в нижней частн аппарата патрубка 4, служащего для выпуска готового продукта, сливного патрубка 5 для удаления воды с отмытыми мелкими фракциями и патрубка для отвода фильтрационной воды 6.

В цилиндрической части имеются смотровые люк 7 и окно 8.

Описанный аппарат предназначен для переработки строительных песков, с целью удаления мелких фракций и последующего сгущения до влажности, при которой продукт может перемещаться на ленточных транспортерах.
