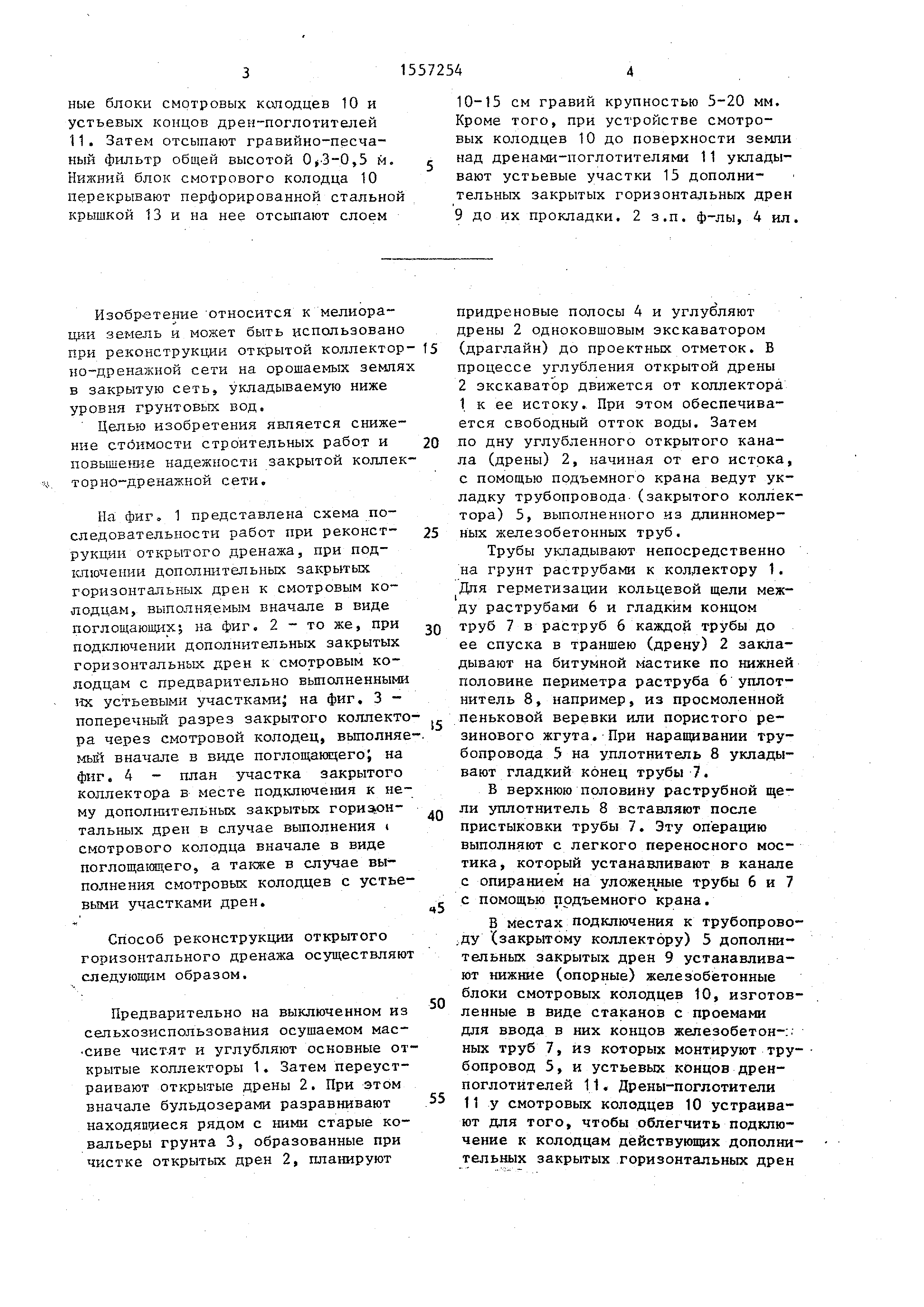

Изобр-етение относится к мелиорации земель и может быть использовано при реконструкции открытой коллектор-
но-дренажной сети на орошаемых землях в закрытую сеть, укладываемую ниже уровня грунтовых вод.
Целью изобретения является снижение стоимости строительных работ и
повышение надежности закрытой коллек- торно-дренажной сети.

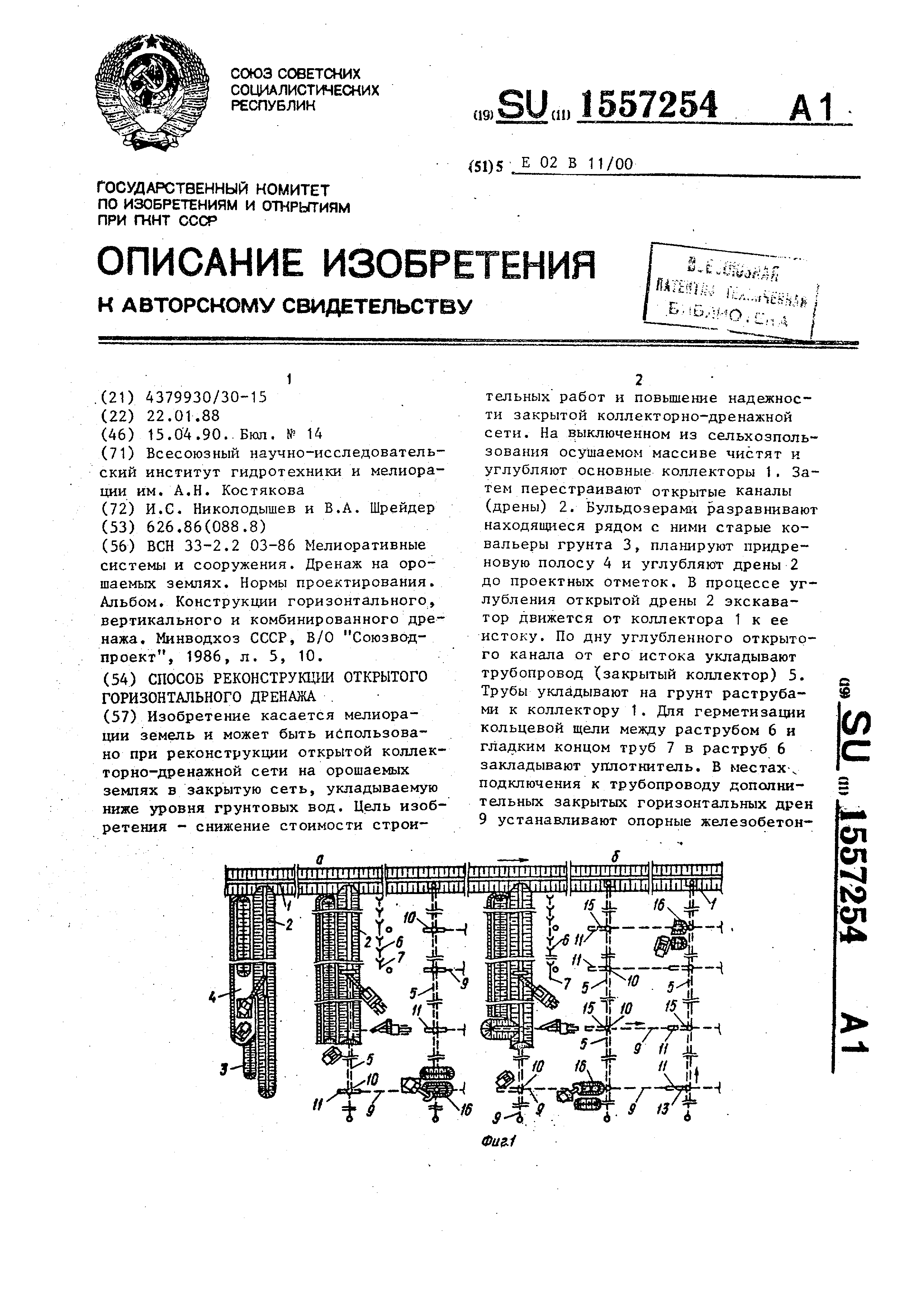

На фиг 1 представлена схема последовательности работ при реконструкции
открытого дренажа, при подключении дополнительных закрытых горизонтальных дрен к смотровым колодцам
, выполняемым вначале в виде поглощающих; на фиг, 2 - то же, при подключении дополнительных закрытых
горизонтальных дрен к смотровым колодцам с предварительно выполненными
их устьевыми участками; на фиг. 3 - поперечный разрез закрытого коллектора
через смотровой колодец, выполняемый вначале в виде noraornajoqeroj на фиг, 4 - план участка закрытого
коллектора в месте подключения к нему дополнительных закрытых горизонтальных дрен в случае выполнения
смотрового колодца вначале в виде поглощающего, а также в случае выполнения
смотровых колодцев с устьевыми участками дрен.
Способ реконструкции открытого
горизонтального дренажа осуществляют следующим образом.
Предварительно на выключенном из сельхозиспользования осушаемом мас-
сиве чистят и углубляют основные открытые коллекторы 1. Затем переустраивают открытые дрены 2. При этом
вначале бульдозерами разравнивают находящиеся рядом с ними старые ко- вальеры грунта 3, образованные при
чистке открытых дрен 2, планируют
0
5
0
15
0
5
0
5
придреновые полосы 4 и углубляют дрены 2 одноковшовым экскаватором
(драглайн) до проектных отметок. В процессе углубления открытой дрены
2 экскаватор движется от коллектора 1 к ее истоку. При этом обеспечивается
свободный отток воды. Затем по дну углубленного открытого канала (дрены) 2, начиная от его истока,
с помощью подъемного крана ведут укладку трубопровода (закрытого коллектора
) 5, выполненного из длинномерных железобетонных труб.
Трубы укладывают непосредственно на грунт раструбами к коллектору 1.
Для герметизации кольцевой щели между раструбами 6 и гладким концом
труб 7 в раструб 6 каждой трубы до ее спуска в траншею (дрену) 2 закладывают
на битумной мастике по нижней половине периметра раструба 6 уплотнитель 8, например, из просмоленной
пеньковой веревки или пористого резинового жгута. При наращивании трубопровода
5 на уплотнитель 8 укладывают гладкий конец трубы 7.
В верхнюю половину раструбной щели уплотнитель 8 вставляют после пристыковки трубы 7. Эту операцию
выполняют с легкого переносного мостика , который устанавливают в канале
с опиранием на уложенные трубы 6 и 7 с помощью подъемного крана.
В местах подключения к трубопрово- .ду (закрытому коллектору) 5 дополнительных
закрытых дрен 9 устанавливают нижние (опорные) железобетонные
блоки смотровых колодцев 10, изготовленные в виде стаканов с проемами
для ввода в них концов железобетон-:, ных труб 7, из которых монтируют трубопровод
5, и устьевых концов дрен- поглотителей 11. Дрены-поглотители 11 у смотровых колодцев 10 устраивают
для того, чтобы облегчить подключение к колодцам действующих дополнительных
закрытых горизонтальных дрен

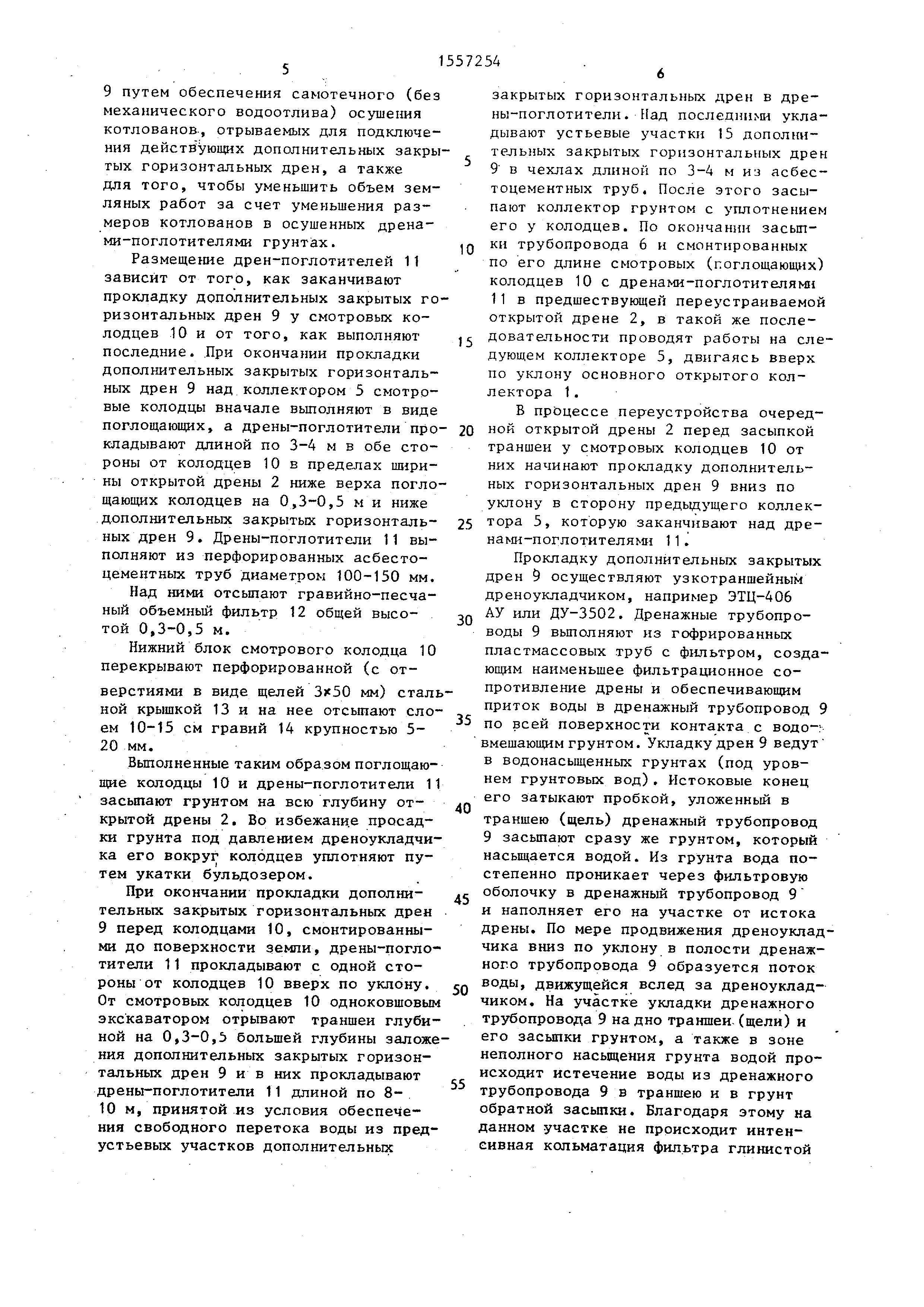

9 путем обеспечения самотечного (без
механического водоотлива) осушения котлованов, отрываемых для подключения
действующих дополнительных закрытых горизонтальных дрен, а также для того, чтобы уменьшить объем земляных
работ за счет уменьшения размеров котлованов в осушенных дренами-поглотителями грунтах.
Размещение дрен-поглотителей 11 зависит от того, как заканчивают
прокладку дополнительных закрытых горизонтальных дрен 9 у смотровых колодцев 10 и от того, как выполняют
последние. При окончании прокладки дополнительных закрытых горизонтальных
дрен 9 над коллектором 5 смотровые колодцы вначале выполняют в виде поглощающих, а дрены-поглотители про
кладывают длиной по 3-4 м в обе стороны от колодцев 10 в пределах ширины
открытой дрены 2 ниже верха поглощающих колодцев на 0,3-0,5 м и ниже
дополнительных закрытых горизонтальных дрен 9. Дрены-поглотители 11 выполняют
из перфорированных асбесто- цементных труб диаметром 100-150 мм.
Над ними отсыпают гравийно-песча- ный объемный фильтр 12 общей высотой 0,3-0,5 м.
Нижний блок смотрового колодца 10 перекрывают перфорированной (с отверстиями
в виде щелей мм) стальной крышкой 13 и на нее отсыпают ело- ем 10-15 см гравий 14 крупностью 5-
20 мм.
Выполненные таким образом поглощающие колодцы 10 и дрены-поглотители 11
засыпают грунтом на всю глубину открытой дрены 2. Во избежани.е просадки
грунта под давлением дреноукладчи- ка его вокруг колодцев уплотняют путем укатки бульдозером.
При окончании прокладки дополнительных закрытых горизонтальных дрен
9перед колодцами 10, смонтированными до поверхности земли, дрены-поглотители
11 прокладывают с одной стороны от колодцев 10 вверх по уклону. От смотровых колодцев 10 одноковшовым
экскаватором отрывают траншеи глубиной на 0,3-0,5 большей глубины заложения
дополнительных закрытых горизонтальных дрен 9 и в них прокладывают дрены-поглотители 11 длиной по 810м
, принятой из условия обеспечения свободного перетока воды из пред- устьевых участков дополнительных
0
0
5
0
,,
закрытых горизонтальных дрен в дрены-поглотители . Над последними укладывают
устьевые участки 15 дополнительных закрытых горизонтальных дрен 9 в чехлах длиной по 3-4 м из асбес-
тоцементных труб. После этого засыпают коллектор грунтом с уплотнением
его у колодцев. По окончании засыпки трубопровода 6 и смонтированных
по его длине смотровых (поглощающих) колодцев 10 с дренами-поглотителями
11 в предшествующей переустраиваемой открытой дрене 2, в такой же последовательности
проводят работы на следующем коллекторе 5, двигаясь вверх по уклону основного открытого коллектора
1.
В процессе переустройства очередной открытой дрены 2 перед засыпкой
траншеи у смотровых колодцев 10 от них начинают прокладку дополнительных
горизонтальных дрен 9 вниз по уклону в сторону предыдущего коллек-
5 тора 5, которую заканчивают над дренами-поглотителями 11 .
Прокладку дополнительных закрытых дрен 9 осуществляют узкотраншейным
дреноукладчиком, например ЭТЦ-406 АУ или ДУ-3502. Дренажные трубопроводы 9 выполняют из гофрированных
пластмассовых труб с фильтром, создающим наименьшее фильтрационное сопротивление
дрены и обеспечивающим приток воды в дренажный трубопровод 9 по всей поверхности контакта с водо-
вмешающим грунтом. Укладку дрен 9 ведут в водонасыщенных грунтах (под уровнем
грунтовых вод), Истоковые конец его затыкают пробкой, уложенный в
траншею (щель) дренажный трубопровод 9 засыпают сразу же грунтом, который
насыщается водой. Из грунта вода постепенно проникает через фильтровую
оболочку в дренажный трубопровод 9 и наполняет его на участке от истока
дрены. По мере продвижения дреноуклад- чика вниз по уклону в полости дренажного
трубопровода 9 образуется поток воды, движущейся вслед за дреноуклад0
5
5
чиком. На участке укладки дренажного
трубопровода 9 на дно траншеи (щели) и его засыпки грунтом, а также в зоне
неполного насыщения грунта водой происходит истечение воды из дренажного
трубопровода 9 в траншею и в грунт обратной засыпки. Благодаря этому на
данном участке не происходит интенсивная кольматация фильтра глинистой
ракцией пульпы и на его поверхности е образуется слабопроницаемый слой
з глинистых частиц, который резко снижает приток воды в дренажный тру- с бопровод 9. Такой слой (пленка) на
фильтре, как правило, образуется при укладке дрены от устья (коллектора) к истоку.
По мере удаления дреноукпадчика JQ от истока дрены зона притока воды в дренажный трубопровод 9 постепенно
удлиняется и напор воды в нем у дре- ноукладчика возрастает.
Вследствие этого увеличивается jj истечение воды из дренажного трубопровода 9 в траншею, уровень воды в
ней повышается и создается гидростатическое противодавление на стенки
траншей. Это противодавление предот- JQ вращает фильтрационный выпор грунта и
обрушение стенок траншеи на ее длине от забоя до места засыпки вынутым
грунтом позади трубоукладчика (бункера ) , обеспечивает разработку грунта 25
на забое и равномерное движение дреноукпадчика .
При приближении к смотровому колод- цу 10 на предыдущем коллекторе 5 дренажный
трубопровод 9 обрезают на 0 барабане дреноукпадчика так, чтобы его конец перекрыл поглощающий колодец
(дрену-поглотитель) 11 или разместился в траншее перед устьевым участком 15, если смотровой колодец
10 смонтирован до поверхности земли.
Торец дренажного трубопровода 9
во избежание сосредоточенного истечения из него воды закрывают негерметичной
пробкой, например, из меткови- , ны. По окончании укладки дренажного
трубопровода 9 трубоукладчик (бункер ) дреноукпадчика выглубляют и переезжают
на очередную позицию. Уложенная дрена 9 работает и вода из нее через фильтр вытекает на конечном
(предустьевом) участке дренажно го трубопровода 9 длиной 4-6 м и через песчаный фильтр 12 перетекает в
дрену-поглотитель 11, а из нее - в стакан смотрового колодца 10.
В дальнейшем дополнительные закры- тые горизонтальные дрены 9 вскрывают
над поглощающими колодцами 10 и дренами-поглотителями 11 с помощью одно-
ковшового экскаватора и подключают к колодцам 10. Если смотровые колодцы
10 смонтированы до поверхности земли , то котлованы 16 для подключения
35
45
50
5
0
5
5
0
дополнительных закрытых горизонтальных дрен 9 отрывают рядом с ними
вверх по уклону над дренами-поглотителями 11 и подключают дополнительные
закрытые горизонтальные дрены 9 к их устьевым участкам 15.
На заключительном этапе работ отстраивают смотровые колодцы 10 (монтируют на них оголовки с крышками)
и планируют поверхность обратной засыпки над коллектором 5. В дальнейшем
работы в такой же последовательности ведут не выше расположенных по уклону переустраиваемых открытых
дренах.
В случае, когда закрытые горизонтальные
дрены подключают непосредственно к открытому коллектору, открытые дрены углубляют и используют
в качестве пионерных для предварительного осушения. Параллельно им и в
направлении от истоков к устьям прокладывают закрытые горизонтальные
дрены. Подключение их к открытому коллектору осуществляют обычным способом
, например путем выполнения прорези экскаватором или гидропроколом.
После этого открытые дрены засыпают.
Формула изобретения
1. Способ реконструкции открытого горизонтального дренажа, включающий
переустройство открытых дрен в закрытые дрены или коллекторы путем углубления
их прокладки в них трубопроводов с одновременным устройством смотровых колодцев в местах подключения
дополнительных закрытых горизонтальных дрен и последующей засыпки грунтом, прокладку дополнительных
закрытых горизонтальных дрен и подключение их к закрытым коллекторам
в смотровых колодцах, отличающийся тем, что, с целью снижения стоимости строительных работ
и повышения надежности закрытой коллекторно-дренажной сети, прокладку
трубопроводов ведут по дну углубленных открытых дрен в направлении от истоков к устьям, от смотровых
колодцев прокладывают дрены-поглотители на глубине, превышающей глубину
заложения дополнительных закрытых горизонтальных дрен,-после чего осуществляют
засыпку коллектора и дрен-поглотителей грунтом с уплотнением его у колодцев, при этом перед засыпкой
коллектора и дрен-поглотителей у колодцев
от последних начинают прокладку дополнительных закрытых горизонтальных дрен вниз по уклону в сторону
уложенного коллектора, которую заканчивают над дренами-поглотителями колодца ранее уложенного коллектора,
вскрывают устьевый участок дополнительной закрытой дрены путем отрывки котлована и подключают его к колодцу
с последующей засыпкой котлована. 2. Способ по п. 1, отличающийся тем, что смотровые ко9
н &
5Ю

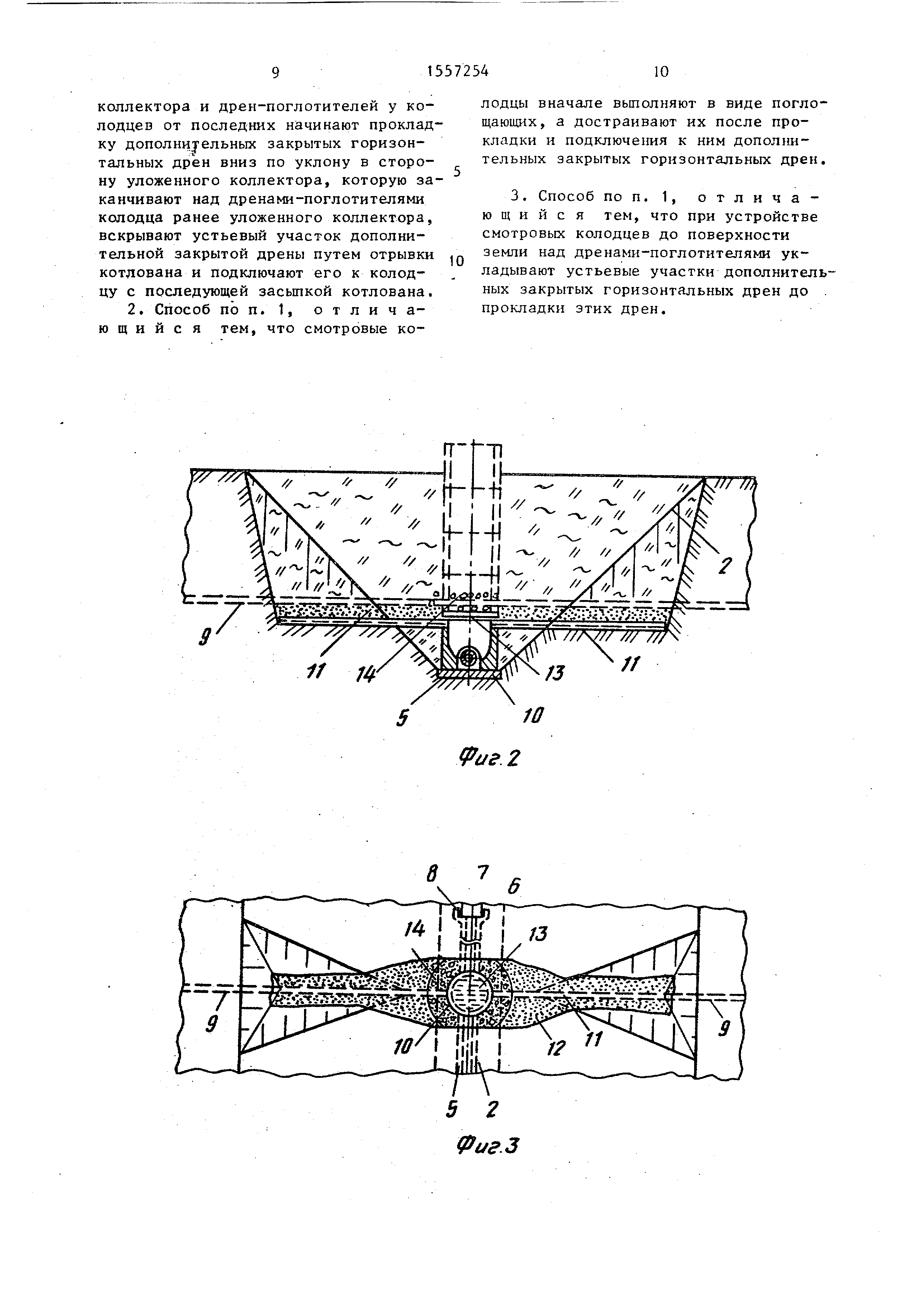

Фиг 2
лодцы вначале выполняют в виде поглощающих
, а достраивают их после прокладки и подключения к ним дополнительных закрытых горизонтальных дрен.
3. Способ по п. 1, отличающийся тем, что при устройстве
смотровых колодцев до поверхности земли над дренами-поглотителями укладывают
устьевые участки дополнительных закрытых горизонтальных дрен до прокладки этих дрен.
//
13
&
. - | ч-цжтт тгту|11 w f
й ЩгйЩщя Ч
Фиг А
