Способ получения силикагеля с молекулярно-ситовыми свойствами

Изобретение относится к способам получения силикагелей с молекулярно-ситовыми свойствами, применяемых в качестве адсорбентов для разделения, осушки и очистки природного газа, газов крекинга, пиролиза, а также в качестве носителей катализаторов, позволяет сократить время проведения процесса при сохранении адсорбционной емкости продукта по компонентам природного газа. Жидкое стекло с концентрацией по SIO₂10-18 мас.% смешивают с раствором H₂SO₄до PH 2,5-5,0, полученный золь выдерживают во времени, при этом происходит гелеобразование, далее гель промывают и сушат. 1 табл.

Изобретение относится к способам получения силикагелей с молекулярно- ситовыми свойствами, применяемых в качестве адсорбентов для разделения, осушки и очистки природного газа, газов крекинга, пиролиза, пропилена, бутилена, а также в качестве носителей катализаторов.

Цель изобретения - сокращение времени проведения процесса при сохранении адсорбционной емкости продукта по компонентам природного газа.

Пример 1. К 15мл серной кислоты (уд. вес. 1,1 г/смЪ приливают при перемешивании 24 мл раствора жидкого стекла (С5;ог 12 7 мас.%) до . Через 30 ч золь превращается в гель. Образовавшийся гидрогель разрезают на куски примерно равных размеров и промывают подкисленной дистиллированной водой до отсутствия ионов S04 и Na+ в промывной воде,

затем сушат при комнатной температуре в струе воздуха. Образуется силика- гель с молекулярно-ситовыми свойствами , ,сорбционный объем пор Vs по СН.ОН 0,24 см3/г, V5 по СС14 0,006 см3/г.

Пример2.К 15 мл серной кислоты (уд.вес. 1,1 г/см ) приливают при перемешивании 25 мл раствора жидкого стекла (Сд;о 12,7 мас.%) до ,5. Золь превращается в гель через 18 ч. Далее процесс проводят аналогично примеру 1.

Образуется силикагель с молекулярно-ситовыми свойствами

(Vs по СН3ОН 0,24 см3/г, Vc по ,01

О

смэ/г).

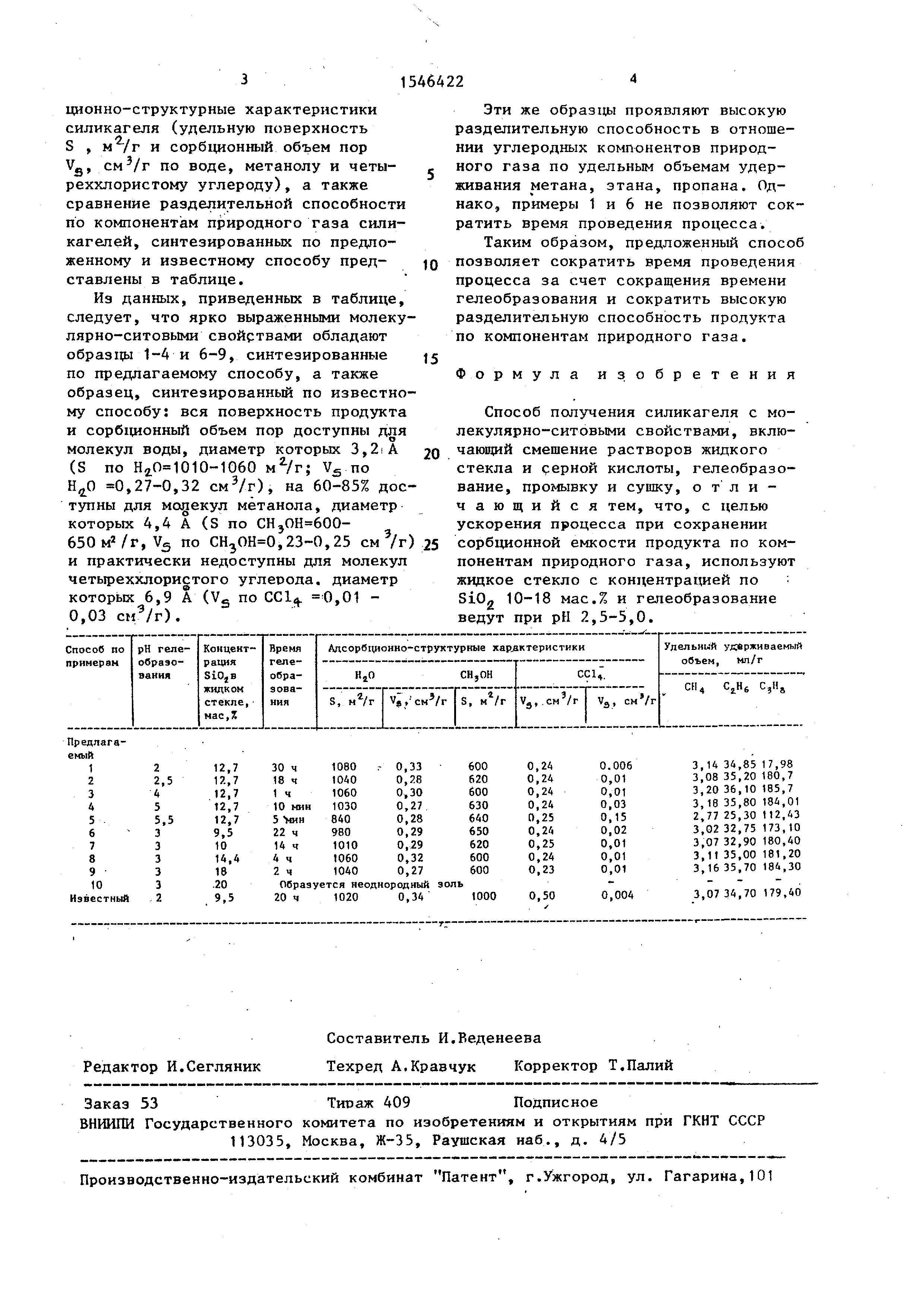

Данные о влиянии условий синтеза на время гелеобразования и адсорбционно-структурные характеристики силикагеля (удельную поверхность S , и сорбционный объем пор Vs, см3/г по воде, метанолу и четы- реххлористому углероду), а также сравнение разделительной способности по компонентам природного газа сили- кагелей, синтезированных по предложенному и известному способу пред- ставлены в таблице.

Из данных, приведенных в таблице, следует, что ярко выраженными молеку лярно-ситовыми свойствами обладают образцы 1-4 и 6-9, синтезированные по предлагаемому способу, а также образец, синтезированный по известному способу: вся поверхность продукта и сорбционный объем пор доступны для молекул воды, диаметр которых 3,2 А (S no HZ0 1010-1060 Vs по 0,27-0,32 смэ/г), на 60-85% доступны для молекул метанола, диаметр которых 4,4 A (S по СН}ОН 600- 650м2 /г, V5 по СН3ОН 0,23-0,25 см Э/г и практически недоступны для молекул четыреххлористого углерода, диаметр которых 6,9 A (Vs по ССЦ 0,01 - 0,03 смэ/г).

Эти же образцы проявляют высокую разделительную способность в отношении углеродных компонентов природного газа по удельным объемам удерживания метана, этана, пропана. Однако , примеры 1 и 6 не позволяют сократить время проведения процесса.

Таким образом, предложенный спосо позволяет сократить время проведения процесса за счет сокращения времени гелеобразования и сократить высокую разделительную способность продукта по компонентам природного газа.

Формула изобретения

Способ получения силикагеля с мо- лекулярно-ситовыми свойствами, включающий смешение растворов жидкого стекла и серной кислоты, гелеобразо- вание, промывку и сушку, отличающийся тем, что, с целью ускорения процесса при сохранении сорбционной емкости продукта по компонентам природного газа, используют жидкое стекло с концентрацией по SiOg 10-18 мас.% и гелеобразование ведут при рН 2,5-5,0.

1

(21)4431051/31-26

(22)24.05.88

(46) 28.02.90. Бкш. N 8

(71)Институт физической химии им.Л.В.Писаржевского АК УССР

(72)Е.И.Косенко, В.Л.Стружко, В.М.Чертов, В.М.Шамриков

и В.И.Малкиман

(53)546.28 (088.8)

(56) Авторское свидетельство СССР К 1351878, кл. С 01 В 33/14, 1986.

(54)СПОСОБ ПОЛУЧЕНИЯ СИЛИКАГЕЛЯ С МОЛЕКУЛЯРКО-СИТОВЫМИ СВОЙСТВАМИ

(57) Изобретение относится к способам табл„

получени ситовыми качестве осушки и газов кр в качест позволяе процесса ной емко природно центраци вают с р полученн ни, при ние, дал

получения силикагелей с молекулярно- ситовыми свойствами, применяемых в качестве адсорбентов для разделения, осушки и очистки природного газа, газов крекинга, пиролиза, а также в качестве носителей катализаторов, позволяет сократить время проведения процесса при сохранении адсорбционной емкости продукта по компонентам природного газа. Жидкое стекло с концентрацией по SiO 10-18 мас.% смешивают с раствором H2S04 до рН 2,5-5,0, полученный золь выдерживают во времени , при этом происходит гелеобразова- ние, далее гель промывают и сушат.
