[4], Изобретение относится к ремонтно- восстановительным работам, в частности
к ремонту подкрановых балок, имеющих трещины в сварных швахр соединяющих стенку с верхним поносом, в
верхней зоне стенки, в местах начала сварных швов крепления ребер жесткости со стенкой.
[5]Цель изобретения - повышение несущей способности балок и снижение трудоемкости ремонта.

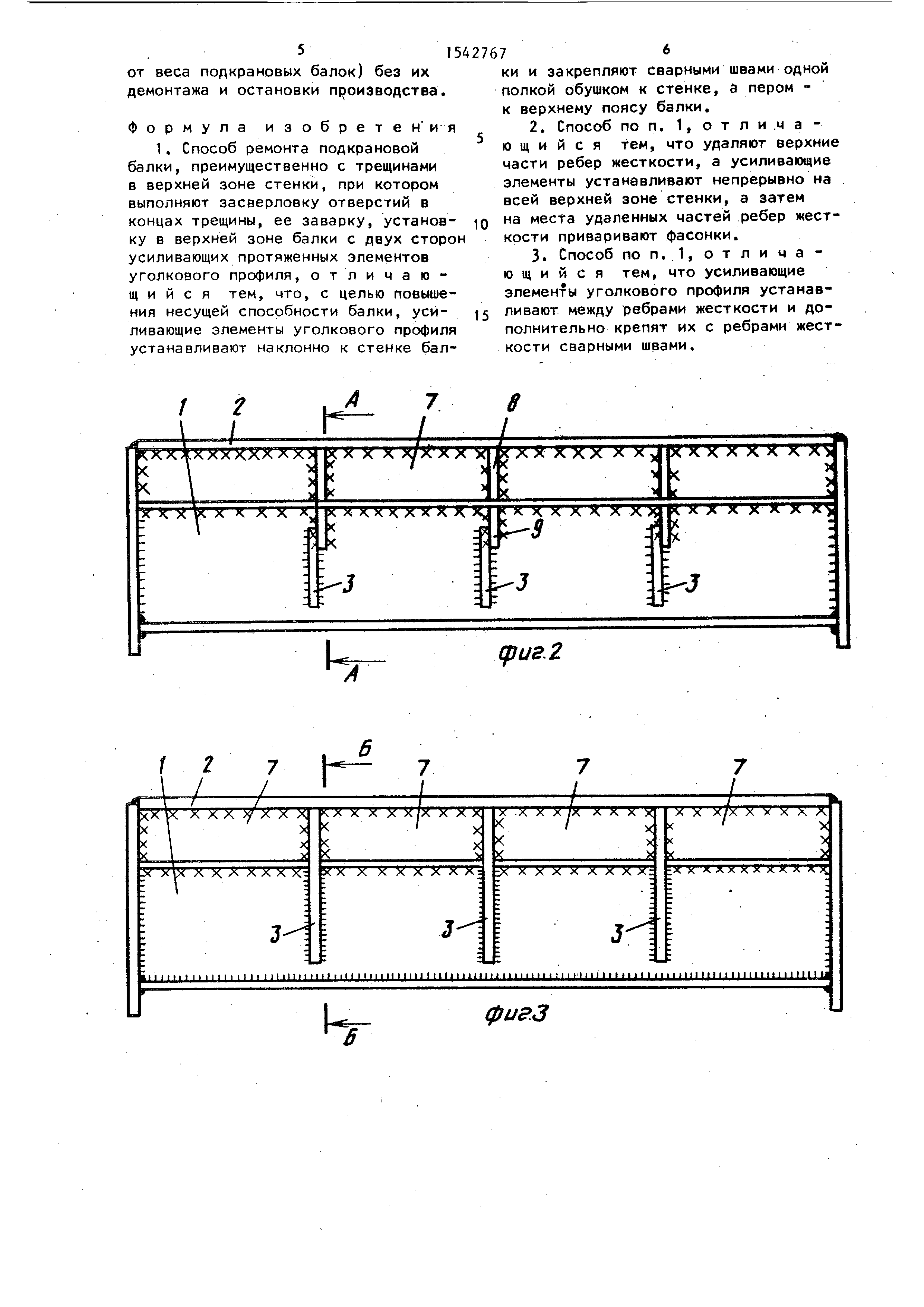

[6]На фиг. 1 изображена подкрановая балка с трещинами, общий вид; на фиг. 2 - подкрановая балка после
ремонта; на фиг. 3 - то же, вариант ремонта отдельных панелей; на фиг, 4 -
разрез А-А на фиг. 2; ча фиг„ 5 - разрез Б-Б на фиг. 3
[7]Стенка 1 подкрановой балки по
сварным швам крепления с поясом 2 и ребрами жесткости 3 имеет трещины 4 и 5,
[8]Концы трещин Ц и 5 засверливают отверстиями 6, при необходимости
удаляют верхние части ребер 3. Усиливающие уголки в виде протяженных элементов 7 с ребрами жесткости 8
устанавливают с двух сторон стенки
[9]1и приваривают сварными швами к
балке одной полкой - обушком к стенке 1, пером к верхнему поясу 2, С
целью снижения концентрации напряжений от сварки и исключения возможности
распространения трещин 4 на усиливающие уголки и швы их крепления, расстояние от сварного шва крепления
пера полки уголка 7 к верхнему поясу
[10]2до стенки 1 балки должно быть равн
или более 40 мм,
[11]Свободные полки усиливающих уголков
7 соединяют сварными швами непосредственно с ребрами жесткости 3 или через фасонки 9.
[12]При постановке усиливающих уголко 7 в отдельных панелях их концы приваривают к ребрам жесткости 3.
[13]Сущность способа заключается в слдующем „
[14]Постановкой усиливающих уголков
7 исключается из работы верхняя част стенки 1, которая исчерпала свой усталостный ресурс, а двутавровое
сечение, образованное верхним поясом 2 и усиливающими уголками 7, в
аоне наложения сварных швов по стенке балки на участках между ребрами
жесткости имеет значительно больший момент сопротивления кручению, а еле
[24]довательно, и значительно меньшее напряжение изгиба от действия местного крутящего момента.
[25]Пример. Ремонт трещин в верхней зоне подкрановой балки применительно
к складу готовой продукции стана 450. среднесортного цеха.
[26]Исходные данные. Подкрановая балка - разрезная однопролетная. Характеристика сечения в зоне трещин:
верхний пояс - нижний пояс - 400x16; стенка - момент инерции - 1 - 982752 см4; статический
момент S - 5344 см3 брутто-пояса балки; момент сопротивления в зоне трещин - W 14494 см3, Подкрановая
балка имеет трещины по сварному шву крепления стенки к верхнему поясу
и в начале сварных швов крепления ребер жесткости к стенке балки.
[27]Расчетное поперечное усиление в зоне трещин в середине балки: поперечная сила - 40,0 т; изгибающий
момент - 218 г; нормативное давление катка крана на рельс - 36,0 т.
Ремонт трещин производится путем за- сверловки ее концов и заваркой с последующей
установкой в верхней зоне стенки с двух ее сторон уголков, закрепленных большой полкой сварными
швами, пером к верхнему поясу, а обушком - к стенке балки. Уголки приняты из стали ВстЗсп5 по ГОСТ
380-72 сечением 250 16042, 1 2000 мм. Уголки привариваются к верхнему поясу сплошными сварными
швами h 12 мм, а к стенке и опорным ребрам сварными швами h 10 мм.
Подкрановая балка с количеством цик- лов загружения п 2. 10б стенка
дополнительно должна рассчитываться на прочность.
[28]Проверочный расчет стенки балки
в верхней зоне показал, что усиленная балка на выносливость проходит.
[29]Предлагаемый способ обладает высокой эффективностью и может быть
использован для восстановления работоспособности подкрановых балок с
усталостными трещинами, а также для увеличения их ресурса. Выносливость
верхней зоны стенки балки, подвергнутой восстановлению указанным способом
, повышается минимум в два ряда. Увеличивается срок службы подкрановых
балок в 1,5 - 2 раза, при незначительных затратах металла (8 - 10%
[31]от веса подкрановых балок) без их ки и закрепляют сварными швами одной
демонтажа и остановки производства. полкой обушком к стенке, а пером Формула изобретен ия
[32]2. Способ по п. отличающий с я тем, что удаляют верхние части ребер жесткости, а усиливающие
элементы устанавливают непрерывно на всей верхней зоне стенки, а затем
[33]1. Способ ремонта подкрановой балки, преимущественно с трещинами в верхней зоне стенки, при котором
выполняют засверловку отверстий в концах трещины, ее заварку, установ- ю на места удаленных частей ребер жест-
ку в верхней зоне балки с двух сторон кости приваривают фасонки. усиливающих протяженных элементов
уголкового профиля, отличающийся тем, что, с целью повыше3 . Способ по п. 1,отличающий с я тем, что усиливающие элементы уголкового профиля устанавк
верхнему поясу балки.
[34]2. Способ по п. отличающий с я тем, что удаляют верхние
части ребер жесткости, а усиливающие элементы устанавливают непрерывно на
всей верхней зоне стенки, а затем
[35]на места удаленных частей ребер жест-
кости приваривают фасонки.
[36]на места удаленных частей ребер жест-
кости приваривают фасонки.
[37]3. Способ по п. 1,отличающий с я тем, что усиливающие
элементы уголкового профиля устанав
