Транзисторный инвертор

Изобретение относится к преобразовательной технике и может быть использовано при построении источников вторичного электропитания. Цель изобретения - повышение нагрузочной способности инвертора. Транзисторный инвертор содержит по меньшей мере одну стойку последовательно соединенных по питанию силовых транзисторов 1, зашунтированных в проводящем направлении цепочками из последовательно соединенных тиристоров 2 и конденсатора 3. В цепь разряда конденсатора включен токостабилизирующий узел 7. Введение токостабилизирующего узла 7, образованного стабилизирующим транзистором 8, управляющим транзистором 9 и дополнительным резистором 10, обеспечивает разряд конденсатора 3, а следовательно, и "накачку" заряда в разрядный тиристор 5 постоянным током, что позволяет повысить максимально допустимую величину тока нагрузки. 1 ил.

СО

00 ел

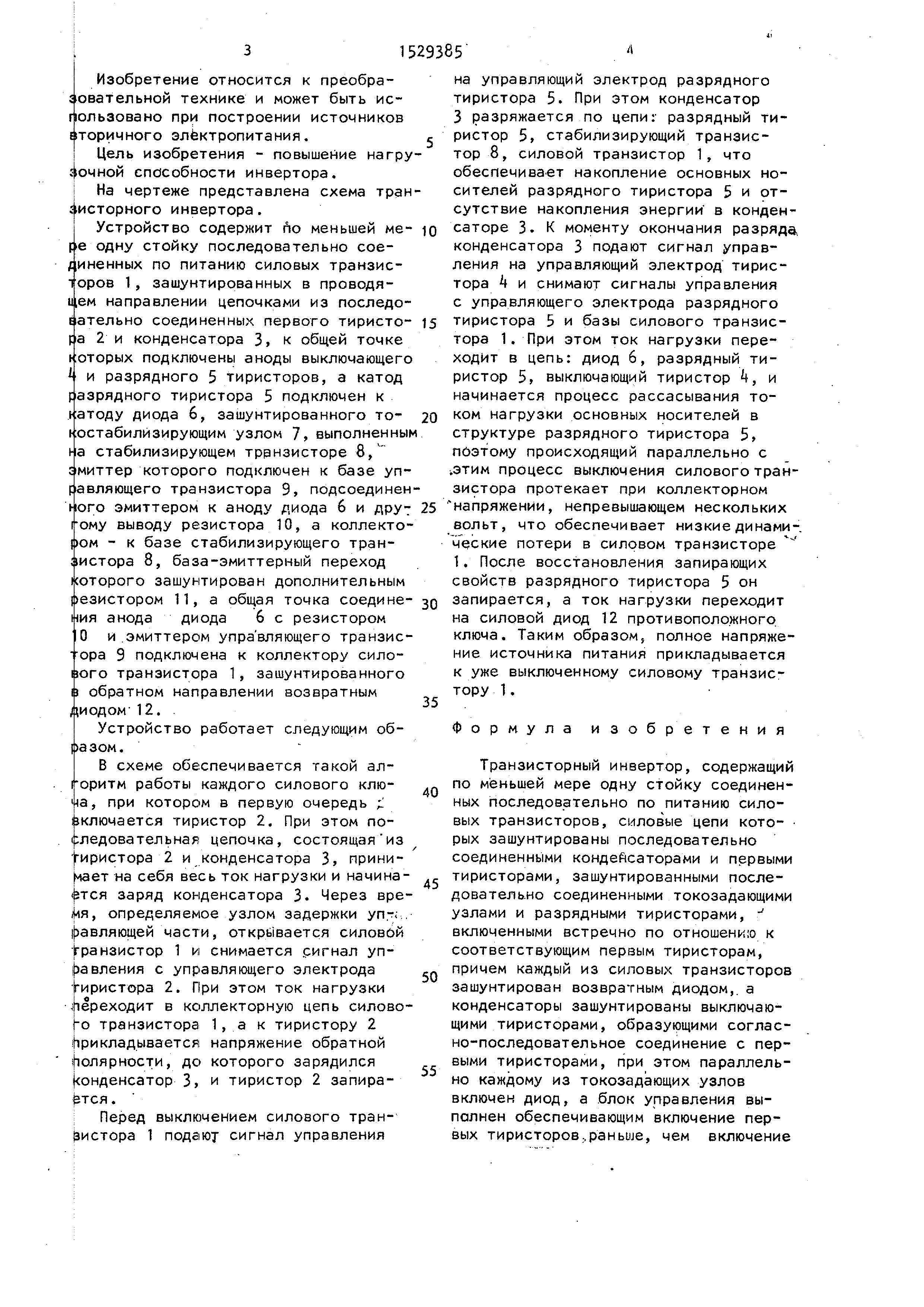

Изобретение относится к преобра- овательной технике и может быть ис- Лользовано при построении источников Е торичного электропитания.

Цель изобретения - повышение нагру 4очной способности инвертора. I На чертеже представлена схема тран . исторного инвертора.

Устройство содержит по меньшей ме- ге одну стойку последовательно сое- ,инeнныx по питанию силовых транзисторов 1, зашунтированных в проводящем направлении цепочками из последо- Ебтельно соединенных первого тиристо- fa 2 и конденсатора 3, к общей точке которых подключены аноды выключающего и разрядного 5 тиристоров, а катод разрядного тиристора 5 подключен к катоду диода 6, зашунтированного то- юстабилйзирующим узлом 7, выполненным на стабилизирующем транзисторе 8/ :миттер которого подключен к базе управляющего транзистора 9, подсоединенного эмиттером к аноду диода 6 и дру7 сому выводу резистора 10, а коллектором - к базе стабилизирующего тран- аистора 8, база-эмиттерный переход которого зашунтирован дополнительным резистором 11, а общая точка соедине- ПИЯ анода диода 6 с резистором

О и.эмиттером управляющего транзис- ора 9 подключена к коллектору сило- 1ЮГО транзистора 1, зашунтированного 19 обратном направлении возвратным диодом 12.

Устройство работает следующим об- азом.

В схеме обеспечивается такой ал- оритм работы каждого силового клю- ча, при котором в первую очередь X включается тиристор 2. При этом последовательная цепочка, состоящая из {тиристора 2 и конденсатора 3, прини- Цает на себя весь ток нагрузки и начина- заряд конденсатора 3. Через вре- йя, определяемое узлом задержки уп-; . ||эавляюи1ей части, открывается силовой транзистор 1 и снимается ригнал уп- |эавления с управляющего электрода иристора 2. При этом ток нагрузки чНереходит в коллекторную цепь силово- )-о транзистора 1, а к тиристору 2 прикладывается напряжение обратной полярности, до которого зарядился (онденсатор 3, и тиристор 2 запира- тся.

: Перед выключением силового тран- )зистора 1 подают сигнал управления

о

„ Q

5

5

на управляющий электрод разрядного тиристора 5. При этом конденсатор 3 разряжается по цепи: разрядный тиристор 5, стабилизирующий транзистор 8, силовой транзистор 1, что обеспечивает накопление основных носителей разрядного тиристора 5 и отсутствие накопления энергии в конденсаторе 3. К моменту окончания разряда, конденсатора 3 подают сигнал управления на управляющий электрод тиристора k и снимают сигналы управления с управляющего электрода разрядного тиристора 5 и базы силового транзистора 1. При этом ток нагрузки переходит в цепь: диод 6, разрядный тиристор 5, выключающий тиристор k, и начинается процесс рассасывания током нагрузки основных носителей в структуре разрядного тиристора 5, поэтому происходящий параллельно с этим процесс выключения силового транзистора протекает при коллекторном напряжении, непревышающем нескольких вольт, что обеспечивает низкие динами-, ческие потери в силовом транзисторе 1. После вocctaнoвлeния запирающих свойств разрядного тиристора 5 он запирается, а ток нагрузки переходит на силовой диод 12 противоположного, ключа. Таким образом, полное напряжение источника питания прикладывается к уже выключенному силовому транзистору 1.

Формула изобретения

Транзисторный инвертор, содержащий по меньшей мере одну стойку соединенных последовательно по питанию силовых транзисторов, силовые цепи кото- рых зашунтированы последовательно соединенными конденсаторами и первыми тиристорами, зашунтированными последовательно соединенными токозадающими узлами и разрядными тиристорами, включенными встречно по отношению к соответствующим первым тиристорам, причем каждый из силовых транзисторов зашунтирован возвратным диодом,, а конденсаторы зашунтированы выключающими тиристорами, образующими согласно-последовательное соединение с первыми тиристорами, при этом параллельно каждому из токозадающих узлов включен диод, а блок управления выполнен обеспечивающим включение первых тиристоров,раньше, чем включение

51529385

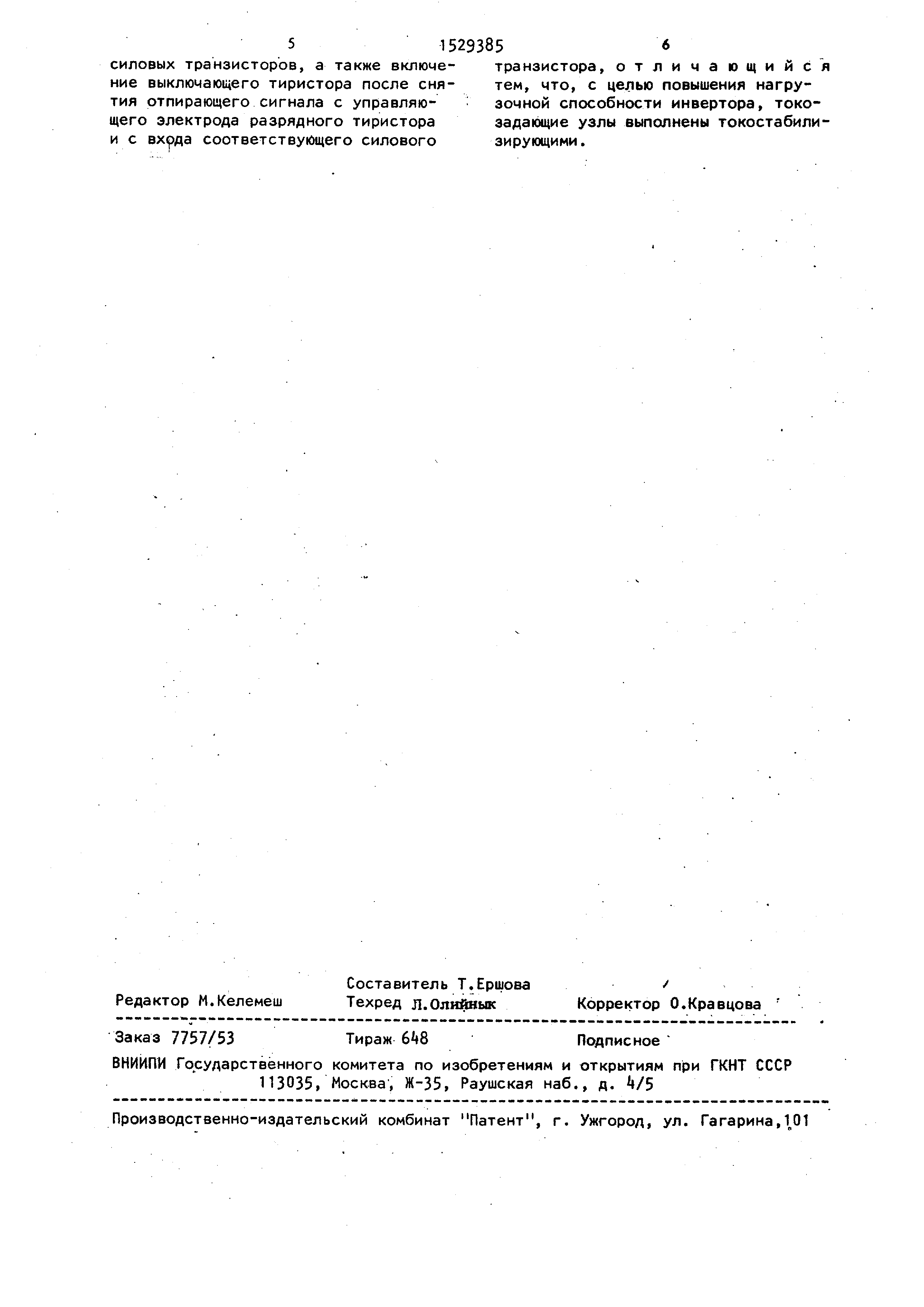

силовых транзисторов, а также включе- транзистора, отличающийся ние выключаю1цего тиристора после сня- тем, что, с целью повышения нагру- тия отпирающего сигнала с управляю- зочной способности инвертора, токо- щего электрода разрядного тиристора задающие узлы выполнены токостабили- и с вхрда соответствующего силового зирующими.
