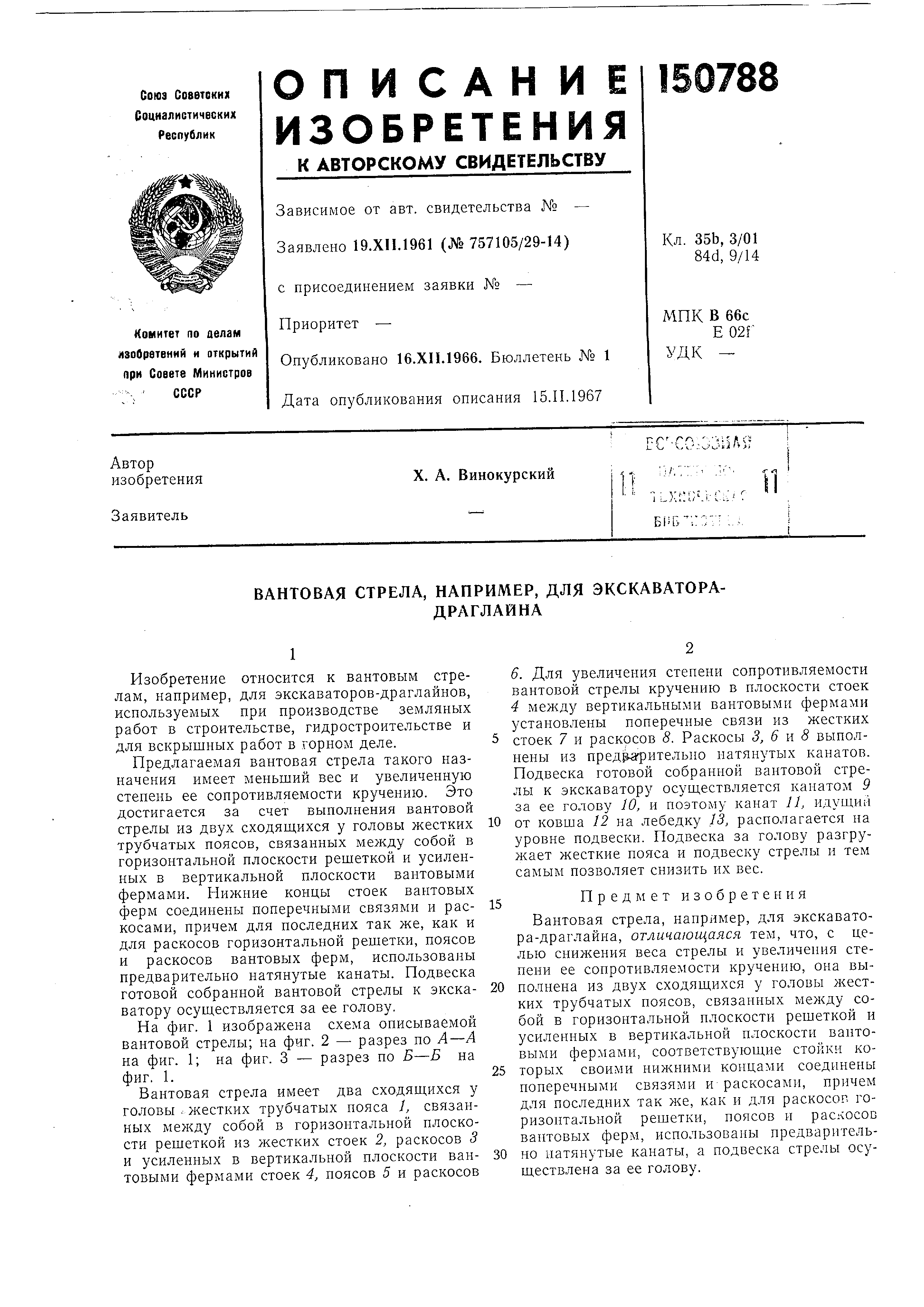

Вантовая стрела, например, для экскаватора-драглайна

Изобретение относится к вантовым стрелам , например, для экскаваторов-драглайнов, используемых при производстве земляных работ в строительстве, гидростроительстве и для вскрышных работ в горном деле.

Предлагаемая вантовая стрела такого назначения имеет меньший вес и увеличенную степень ее сопротивляемости кручению. Это достигается за счет выполнения вантовой стрелы из двух сходящихся у головы жестких трубчатых поясов, связанных между собой в горизонтальной плоскости решеткой и усиленных в вертикальной плоскости Байтовыми фермами. Нижние концы стоек вантовых ферм соединены поперечными связями и раскосами , причем для последних так же, как и для раскосов горизонтальной решетки, поясов и раскосов вантовых ферм, использованы предварительно натянутые канаты. Подвеска готовой собранной вантовой стрелы к экскаватору осуш,ествляется за ее голову.

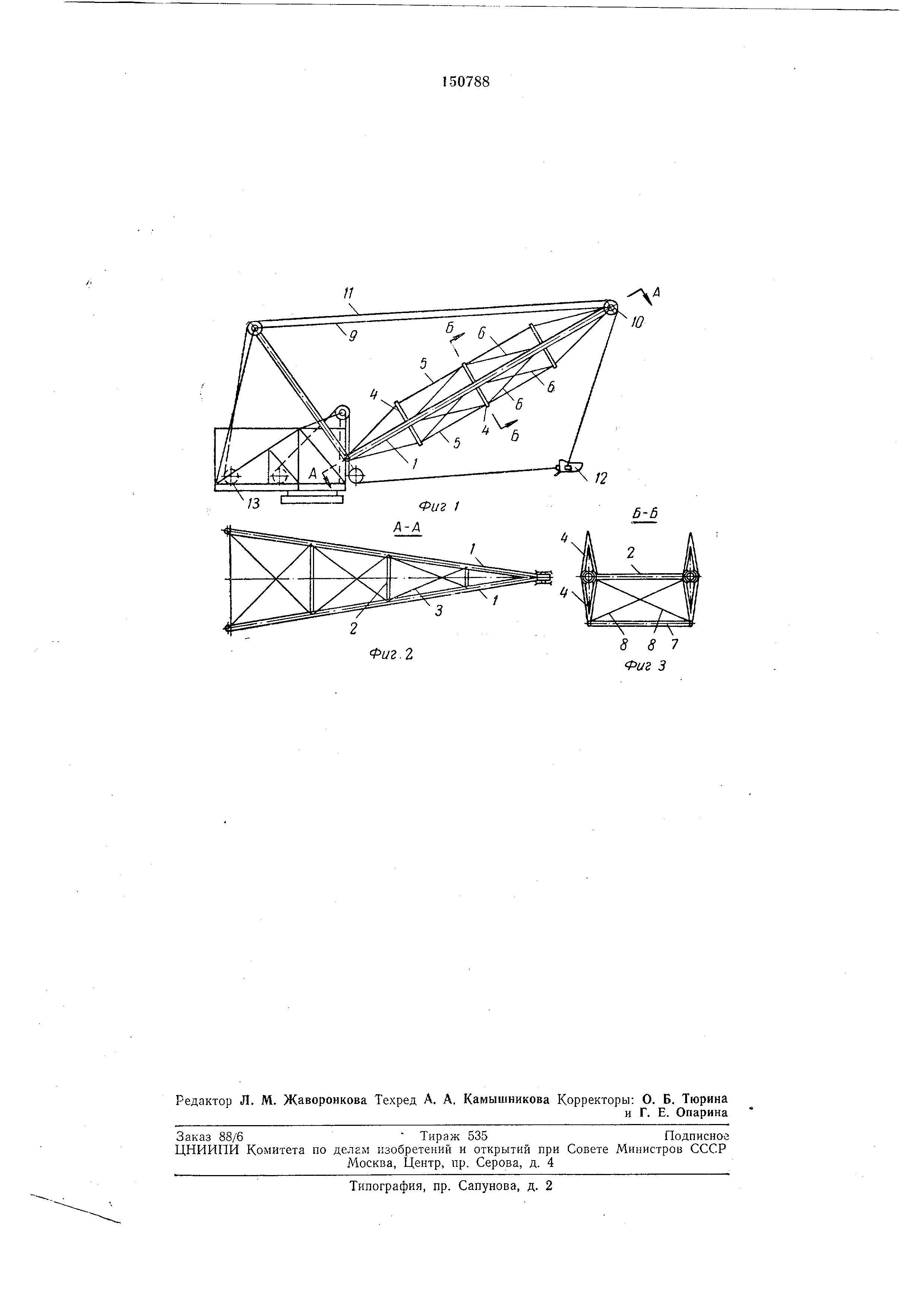

На фиг. 1 изображена схема описываемой вантовой стрелы; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - разрез по Б-Б на фиг. 1.

Вантовая стрела имеет два сходяш,ихся у головы . жестких трубчатых нояса 1, связанных между собой в горизонтальной плоскости решеткой из жестких стоек 2, раскосов 3 и усиленных в вертикальной плоскости вантовыми фермами стоек 4, поясов 5 и раскосов

6. Для увеличения стенени сопротивляемости вантовой стрелы кручению в плоскости стоек 4 между вертикальными вантовыми фермами установлены поперечные связи из жестких

стоек 7 и раскосов 8. Раскосы 3, 6 и 8 выполнены из предр ительно натянутых канатов. Подвеска готовой собранной вантовой стрелы к экскаватору осуш,ествляется канатом 9 за ее голову 10, и поэтому канат 11, идущий

от ковша 12 на лебедку 13, располагается на уровне подвески. Подвеска за голову разгружает жесткие пояса и подвеску стрелы и тем самым позволяет снизить их вес.

Пред мет изобретения

Вантовая стрела, например, для экскаватора-драглайна , отличающаяся тем, что, с целью снижения веса стрелы и увеличения степени ее сопротивляемости кручению, она выполнена из двух сходящихся у головы жестких трубчатых поясов, связанных между собой в горизонтальной плоскости решеткой и усиленных в вертикальной плоскости ваптовыми фермами, соответствующие стойки которых своими нижними концами соединены поперечными связями и раскосами, причем для последних так же, как и для раскосов горизонтальной решетки, поясов и раскосов ваптовых ферм, использованы предваритель//

Риг.2
