Промежуточный привод ленточного конвейера

Изобретение относится к промежуточным приводам ленточных конвейеров. Цель - обеспечение постоянного значения тягового усилия привода при боковых смещениях грузонесущей и тяговой лент. Промежуточный привод включает барабаны с тяговой лентой 3 и грузонесущей лентой 4. Лента 3 выполнена со сквозными отверстиями и пазами и расположена на правой и левой частях коллектора. Коллектор связан с вакуумным насосом. Обе части коллектора снабжены реле давления (РД) и установлены с возможностью бокового смещения посредством пневмоцилиндров (ПЦ) с поршневой и штоковой полостями. Эти полости подключены к источнику сжатого воздуха посредством двухпозиционных пневмораспределителей (ДПР). Соединены ДПР с поршневой полостью ПЦ правой части коллектора и штоковой полостью ПЦ левой части коллектора. ДПР подключены через РД, встроенное в правую часть коллектора, а подключенные к поршневой полости ПЦ левой части коллектора и штоковой полости ПЦ правой части коллектора ДПР подключены через РД, встроенное в левую часть коллектора. Перед работой конвейера создается разрежение в пазах тяговой ленты 2. Этим обеспечивается сцепление лент 2 и 4. При работе конвейера и в случае смещения лент 2 и 4 изменяется давление в обеих частях коллектора, срабатывают РД. Сжатый воздух поступает в ПЦ. В результате коллекторы также смещаются. Тяговая способность привода не изменяется. 4 ил.

Фиг. 2

«u

17

19I

LJSJb

i n/

15

т

21

А

Фиг.1

Изобретение относится к конвейерному оборудованию, а именно к промежуточным приводам ленточных конвейеров.

Цель изобретения - обеспечение постоянного значения тягового усилия привода при боковых смещениях грузонесущей и тяговой лент.

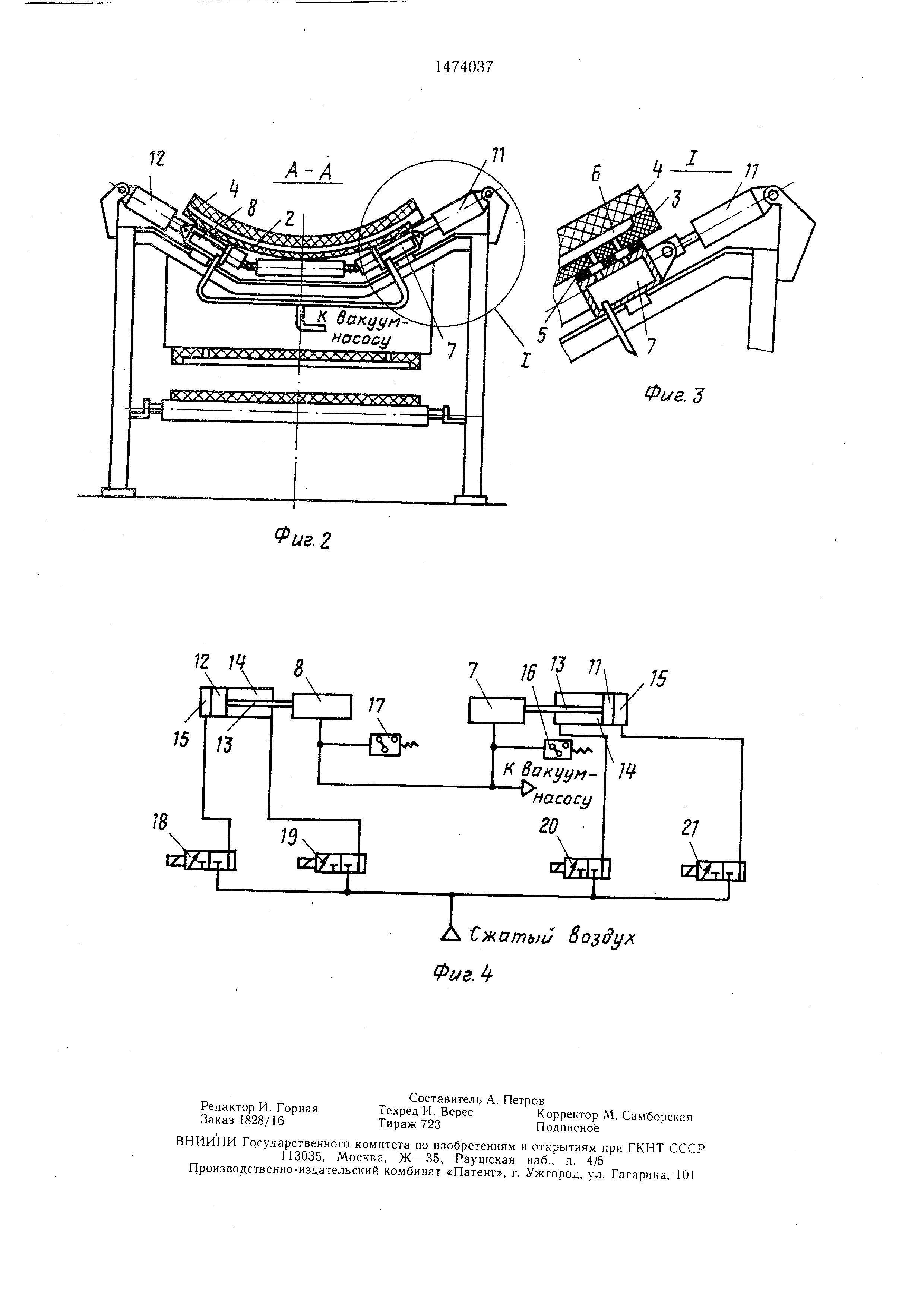

На фиг. 1 изображен промежуточный привод ленточного конвейера, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел I на фиг. 2; на фиг. 4 - схема включения пневмораспределителей.

Промежуточный привод ленточного конвейера включает приводной 1 и концевой 2 барабаны с замкнутой вокруг них тяговой лентой 3, взаимодействующей с грузонесущей лентой 4, выполненной со сквозными отверстиями 5 и вакуумными пазами 6 в верхней части и расположенной на правой 7 и левой 8 частях коллектора пониженного давления, связанного с вакуумным насосом (не показаны). Коллекторы имеют подвижные 9 и неподвижные 10 направляющие для бокового перемещения коллекторов с помощью пневмоцилиндров 1 и 12 со штоками 13, штоковыми полостями 14 и поршневыми полостями 15. В коллекторы встроены реле 16 и 17 давления, электромагнитно управляющие пневмораспреде- лителями 18-21, связанными с источником сжатого воздуха Кроме того, пневморас- пределители 18-21 соединены также с поршневой и штоковой полостями пневмоцилиндров , при этом реле давления каждой электромагнитно упправляет одновременно пнев- мораснределителями, соединенными с поршневой и штоковой полостями правой и левой частей коллектора.

Промежуточный привод работает следующим образом.

Перед пуском электродвигателя промежуточного привода производится включение вакуумного насоса, который откачивает воздух из коллектора пониженного давления, создавая разрежение в пазах 6 тяговой ленты . За счет разности между атмосферным давлением и вакуума грузонесущая лента 4 прижимается к тяговой ленте 3. Этим обеспечивается надежное сцепление лент. После уска электродвигателя привода начинается движение тяговой и грузонесущей лент, которые движутся слитно на участке их взаимодействия. В этот момент подключаются реле 16 и 17 давления, настроенные на атмосферное давление. В случае смещения грузонесущей и тяговой лент от оси привода , например влево (фиг. 2), обнажаются отверстия правой части 7 коллектора, где происходит повышение давления до атмосферного , что вызывает срабатывание реле 6 давления. Последнее электромагнитно подключает источник сжатого воздуха (например , компрессор) и пневмораспредели- тели 19 и 21. Сжатый воздух, поступая в поршневую полость пневмоцилиндра 11 и в штоковую полость пневмоцилиндра 12, приводит в движение правую 7 и левую 8 части коллектора. Смещение частей коллектора происходит до перекрытия лентами 3 и 4 отверстий в правой части 7 коллектора. После восстановления вакуума в правой части 7 коллектора отключаются реле 16 давг ления, пневмораспределители 19 и 21 и компрессор . Промежуточный привод продолжает работать в прежнем режиме со смещенными грузонесущей и тяговой лентами. Автоматическое слежение коллектора пониженного давления за смещением грузонесущей и тяго0 вой лент в пределах допустимого позволяет исключить влияние смещения грузонесущей и тяговой лент на тяговые способности привода.

25

Формула изобретения

0

Промежуточный привод ленточного конвейера , включающий приводной и концевой барабаны с замкнутой вокруг них тяговой лентой для взаимодействия с грузоо несущей лентой, выполненной со сквозными отверстиями и пазами в верхней части и расположенной на правой и левой частях коллектора, связанного с вакуумным насосом , источник сжатого воздуха, отличающийся тем, что, с целью обеспечения постоян5 ного значения тягового усилия привода при боковых смещениях грузонесущей и тяговой лент, правая и левая части коллектора снабжены реле давления и установлены с возможностью бокового смещения посредством пневмоцилиндров с поршневой и штоковой полостями, подключенными к источнику сжатого воздуха посредством двухпозицион- ных пневмораспределителей, причем пневмораспределители , подключенные к поршневой полости пневмоцилиндра правой части кол лектора и штоковой полости пневмоцилиндра левой части коллектора, подключены через реле давления, встроенное в правую часть коллектора, а пневмораспределители, подключенные к поршневой полости пневмоцилиндра левой части коллектора и штоQ ковой полости пневмоцилиндра правой части коллектора, подключены через реле давления , встроенное в левую часть коллектора.

12

I

11
