Способ изготовления полукорсета для протеза после вычленения бедра

Изобретение относится к медицине , точнее к протезированию и проте- зостроению, предназначено для изготовления протезов после вычленения бедра. Цель изобретения - обеспечение плотности прилегания полукорсета к культе при параллельном горизонтальной плоскости расположении оси тазобедренного шарнира Для этого культю обматьшают упругой лентой, натягивая по направление к гребню подвздопшой кости с нее - на тазовый пояс и нижнюю часть грудной клетки. Затем формируют опорной площадкой дистальную поверхность негатива в виде дуги окружности с центром на месте оси тазобедренного сустава и с углублением между последним и нижней поверхностью культи в области седалищного бедра. Далее получают позитив по гипсовому негативу, а по нему - полукорсет. 2 ил. i (Л С

кой, получении позитива и полукорсе- tn ласти седалищного бугра.

iS

Фиъ 1

Фиг, 2

Редактор Л, Гратилло

Составитель А. Новиков

Техред М.ДидыкКорректор И. Муска

Заказ 4709/5

Тираж 655

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Изобретение относится к медицине, а именно к протезированию и протезо- строению, и может быть использовано при изготовлении протезов после выч- ленения бедра.

Цель изобретения - обеспечение плотности прилегания полукорсета к культе при параллельном горизонтальной плоскости расположении оси тазо- бедренного шарнира

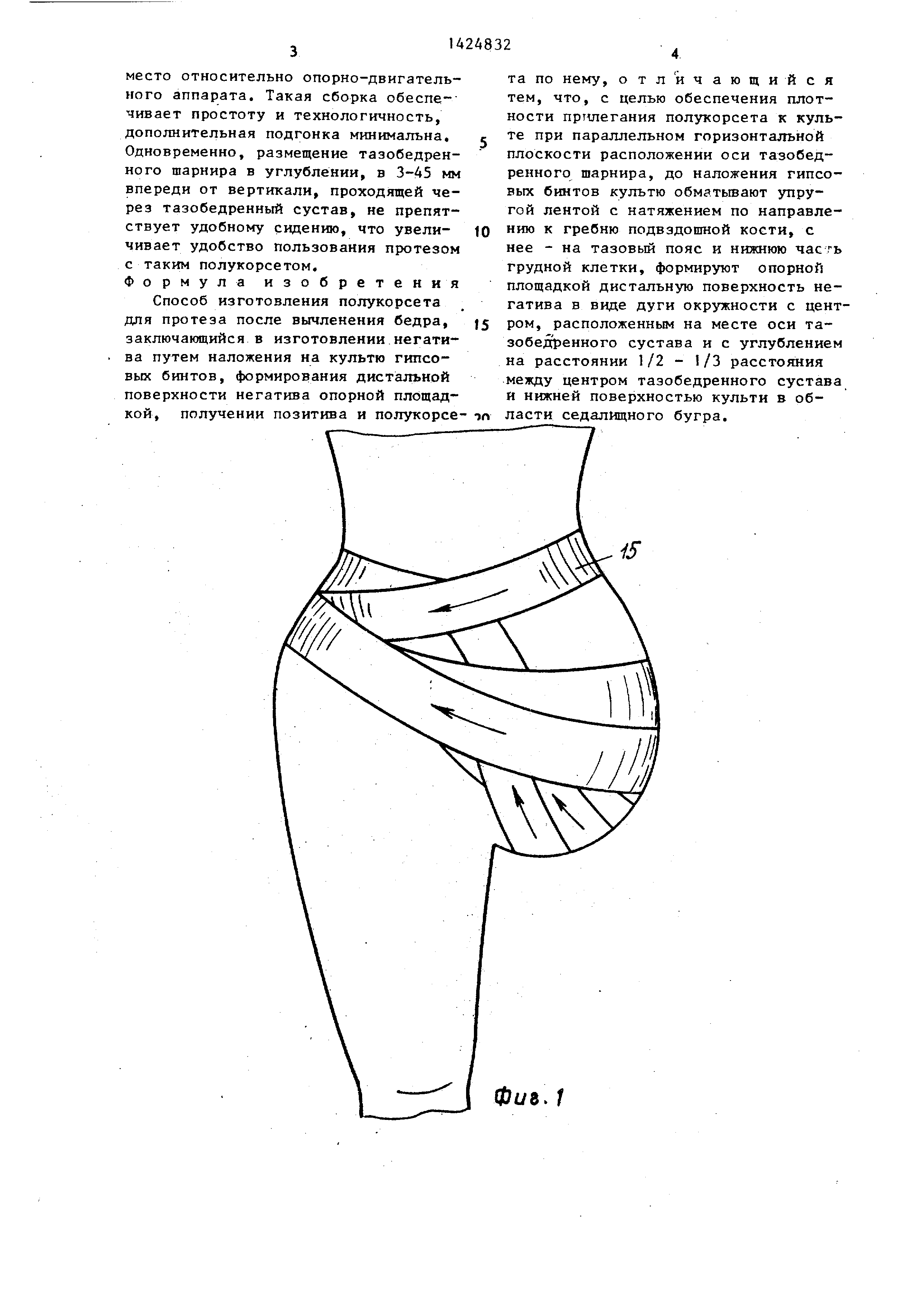

На фиг, 1 изображен процесс наложения упругих лент на культю; на фиг, 2 - опорная стойка, общий вид о

Способ изготовления полукорсета для протеза после вычленения бедра заключается в предварительном наложении на культю упругой ленты , например , из резины толщиной 0,5-1 мм и шириной 80-100 мм. Наложение осу- ществляют на нижнюю, затем на переднюю поверхности культи и переходят на брюшную стенку, а далее накладывают упругую ленту по направлению к гребню подвздошной кости противопо- ложной стороны, затем переводят упругую ленту на тазовый пояс и нижнюю часть грудной клетки, в процессе наложения упругой ленты дозируют вручную ее натяжение, перемещают мягкие ткани с нижней поверхности на переднюю и формуют культю, наиболее пригодную для протезирования, в зависимости от телосложения больного, степени упругости и эластичности мягких тканей культи, их объема, выраженности линии талиио При зтом дозировку можно проводить и при помощи динамометра , укрепляемого на конце упругой ленты,, В этом случае усилие натяжения лежит в диапазоне 10 - 50 кг и мягкие ткани должны быть максимально прижаты После этого нак ладьшают поверх упругих лент гипсовые бинты, образующие гипсовый нега- тиВо После этого поворачивают площадку опорной стойки в ссггиттальной и горизонтальной плоскостях в зависимости от индивидуальных характеристик инвалида и формуют площадкой по

верхность гипсового негатива в виде дуги окружности в проекции на са1 ит- тальную плоскость с центром, расположенным на месте оси тазобедренного сустава и с углублением на расстоянии , равном 1/2 - 1/3 расстояния между центром тазобедренного сустава И нижней поверхностью культи в области седалищного бугра. После этого

0 о д с

5

0

5

получают по гипсовому негативу прз-и- тив, а по нему - полукорсет. Возможно изготовление полукорсета не по гипсовому позитиву, а непосредственно по культе Для этого после наложения упругих лент их покрывают пластической массой, например, на основе полиэфирных связующих, до ее затвердения устанавливают полукорсет на площадке опорной стойки и формуют поверхность впадины до седалищной кости в среднем для взрослых приблизительно 80 мм,

В случае изготовления полукорсета по культе значительно сокращается трудоемкость, исключается испольао- вание гипса

Устройство для ос тцествления способа изготовления полукорсета протеза после вычленения бедра выполнено в виде опорной стойки, состоящий из основания 1, выполненного в виде втулки 2, снабженной гайкой 3, ходового винта 4, имеющего штурвал 5, фиксирующей гайки 6 с рукояткой 7, корпуса 8, зажимов 9 и 10, сагиттальной оси 11, площадки 12, вьшолненной в виде дуги окружности 13 с углублением 14,

Вращая щтурвал 5 ходового винта 4, устанавливают площадку 12 на необходимую высоту в зависимости от размера пол-тубер у инвалида и фиксируют ходовой винт 4 фиксирующей гайкой 6, поворачивая рукоятку 7, Затем придают площадке 12 необходимый наклон в сагиттальной плоскости, поворачивая площад гу 12 вокруг оси 11 корпуса 8, и найденное положение фиксируют зажимом 0, После этого устанавливают требуемый разворот площадки 12 в горизонтальной плоскости и, поворачивая корпус 8 вокруг ходового винта 4, фиксируют найденное положение зажимом 9, При необходимости производят дополнительную установку площадки 12 относительно опорно-двигательного аппарата инвалида во время установки на площадку 12 гипсового негатива и инвалида, К изготовленному полукорсету 15 присоединяют пластину тазобедренного узла, которая по своей конфигурации повторяет площадку предложенного устройства. В углублении пластины установлен тазобедренный щарнир, который таким образом устанавливается в рациональное

место относительно опорно-двигатель- гого аппарата. Такая сборка обеспе- чивает простоту и технологичность, дополнительная подгонка минимальна. Одновременно, размещение тазобедренного шарнира в углублении, в 3-45 мм впереди от вертикали, проходящей через тазобедренный сустав, не препятствует удобному сидению, что увеличивает удобство пользования протезом с таким полукорсетом. Формула изобретения

Способ изготовления полукорсета для протеза после вычленения бедра, заключающийся в изготовлении негатива путем наложения на культю гипсовых бинтов, формирования дистальной поверхности негатива опорной площадта по нему, отличающийся тем, что, с целью обеспечения плотности пртшегания полукорсета к культе при параллельном горизонтальной плоскости расположении оси тазобедренного щарнира, до наложения гипсовых бинтов культю обматьшают упругой лентой с натяжением по направлению к гребню подвздошной кости, с нее - на тазовый пояс и нижнюю часть грудной клетки, формируют опорной площадкой дистальную поверхность негатива в виде дуги окружности с центром , расположенным на месте оси тазобедренного сустава и с углублением на расстоянии 1/2 - 1/3 расстояния между центром тазобедренного сустава и нижней поверхностью культи в об
