Устройство для отображения алфавитно-цифровой информации на экране телевизионного индикатора

Изобретение относится к автоматике , вычислительной и телевизионной технике и может быть использовано при выводе алфавитно-цифровой информации на экраны телевизионных индикаторов . Цель изобретения - расширение области применения устройства путем отображения смысловых групп символов с точностью до одного знакоместа различным наклоном символа вдоль горизонтальной оси - достигается введением счетчиков 4 и 15 импульсов , дешифратора 16, регистра 5, блока 6 постоянной памяти, второго счетчика 7 точек и соответствующих функциональных связей, что позволило организовать режим выделения наиболее важной информации методом наклона .. символов под различными углами к горизонтальной оси (как линейный наклон , так и наклон с нелинейным изменением конфигурации символов, а также изменение конфигурации символов без наклона) с точ ностью до одного симво- g ла, что, в свою очередь, увеличивает быстродействие системы человек - ЭВМ, улучшает взаимодействие человека и техники, уменьшает психологическую напряженность, увеличивает время не- прерывноТй работы операторов, увеличи- вает производительность их труда. 1 ил. сл

Порядок вьщачи кодов начальных сот-25 телевизионного индикатора, содержащее

стояний счетчика 7 (определенный наклон символов к оси X) хранится в виде кодов в тех же ячейках памяти блока 12 оперативной памяти, что и коды этих символов (в других разрядах слов). Значения этих разрядов с выхода блока 12 поступают на регистр 5. Код наклона определенного знака хранится в одном слове памяти вместе с кодом знака, отображаемого в строке символов перед тем, наклон которого кодируется данным кодом наклона.

Коды значений начальных состояний счетчика 7, определяющие наклон выделенных символов, записаны в блок 6 по адресам, состоящим из совокупности выходных разрядов счетчика 4 и регистра 5.

Счетчик 4 определяет вьздачу блоком 6 кбдов смещений в зависимости от номера строки матрицы разложения ;-;. отображаемых символов.

На входы счетчика 4 так же, как и счетчика 9, поступают соответственно импульсы СГИ и КГИ. Коэффициенты пересчета указанных счетчиков в общем случае не одинаковы.

Делитель 2 частоты понижает частоту , вырабатываемую генератором 1, до значения, необходимого для работы стандартного телевизионного синхро- генератора (например 2 МГц), а также для накопления входной частоты до значения, необходимого Мля выработки

5

0

«

5

0

5

генератор тактовых импульсов, делитель частоты, синхрогенератор, первый выход которого соединен с синхро- входом формирователя видеосигнала, второй выход - с входом сброса первого счетчика точек, третий выход - с входом сброса счетчика строк, выходы счетчика строк и первого счетчика точек соединены с входами соответственно формирователей кадровой и , строчной разверток, первые выходы которых соединены соответственно с адресным и управляющим входами блока оперативной памяти, информационный вход которого является входом Коды символов устройства, первый выход блока оперативной п амяти подключен к первому адресному входу знакогенератора , второй адресный и управляющий- входы которого соединены с вторыми выходами соответственно формирователей кадровой и строчной разверток , выход знакогенератора соединен с информационным входом формирователя видеосигнала, выход которого является выходом устройства для подключения к видеовходу телевизионного индикатора, отличающееся тем, что, с целью расширения области применения устройства путем отображения смысловых групп символов с точностью до одного знакоместа различным наклбном символов вдоль горизонтальной оси, оно содержит первый и

5U

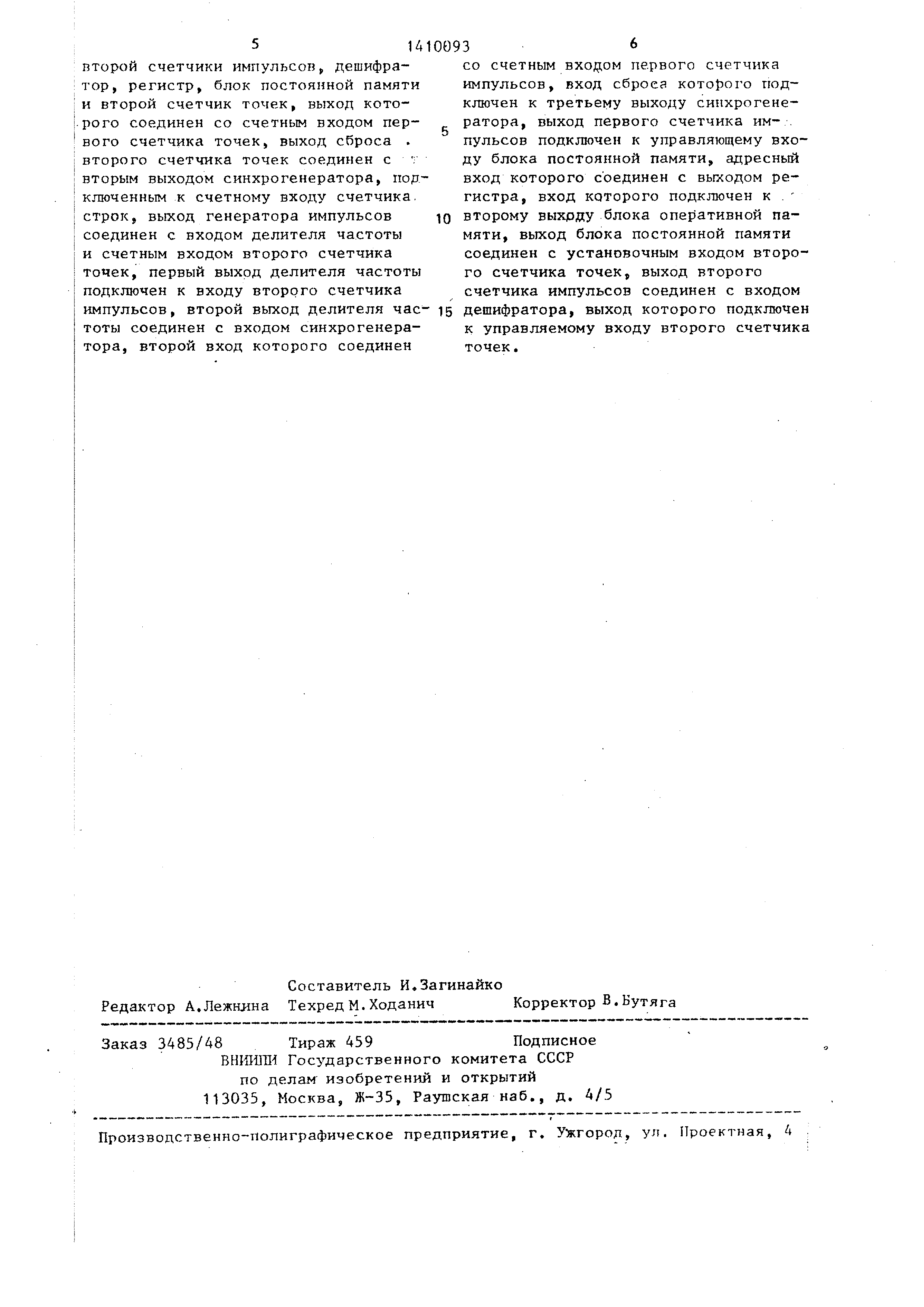

второй счетчики импульсов дешифратор , регистр, блок постоянной памяти и второй счетчик точек, выход которого соединен со счетным входом первого счетчика точек, выход сброса , второго счетчика точек соединен с т вторым выходом синхрогенератора, подключенным к счетному входу счетчика, строк, выход генератора импульсов соединен с входом делителя частоты и счетным входом второго счетчика точек, первый выход делителя частоты подключен к входу второго счетчика импульсов, второй выход делителя час тоты соединен с входом синхрогенератора , второй вход которого соединен

00936

со счетным входом первого счетчика импульсов, вход сброса которого подключен к третьему выходу синхрогене- ратора, выход первого счетчика им- . пульсов подключен к управляющему входу блока постоянной памяти, адресный вход которого соединен с выходом регистра , вход которого подключен к . 10 второму выхрду блока оперативной памяти , выход блока постоянной памяти соединен с установочным входом второго счетчика точек, выход второго счетчика импульсов соединен с входом

15 дешифратора, выход которого подключен к управляемому входу второго счетчика точек.

со со

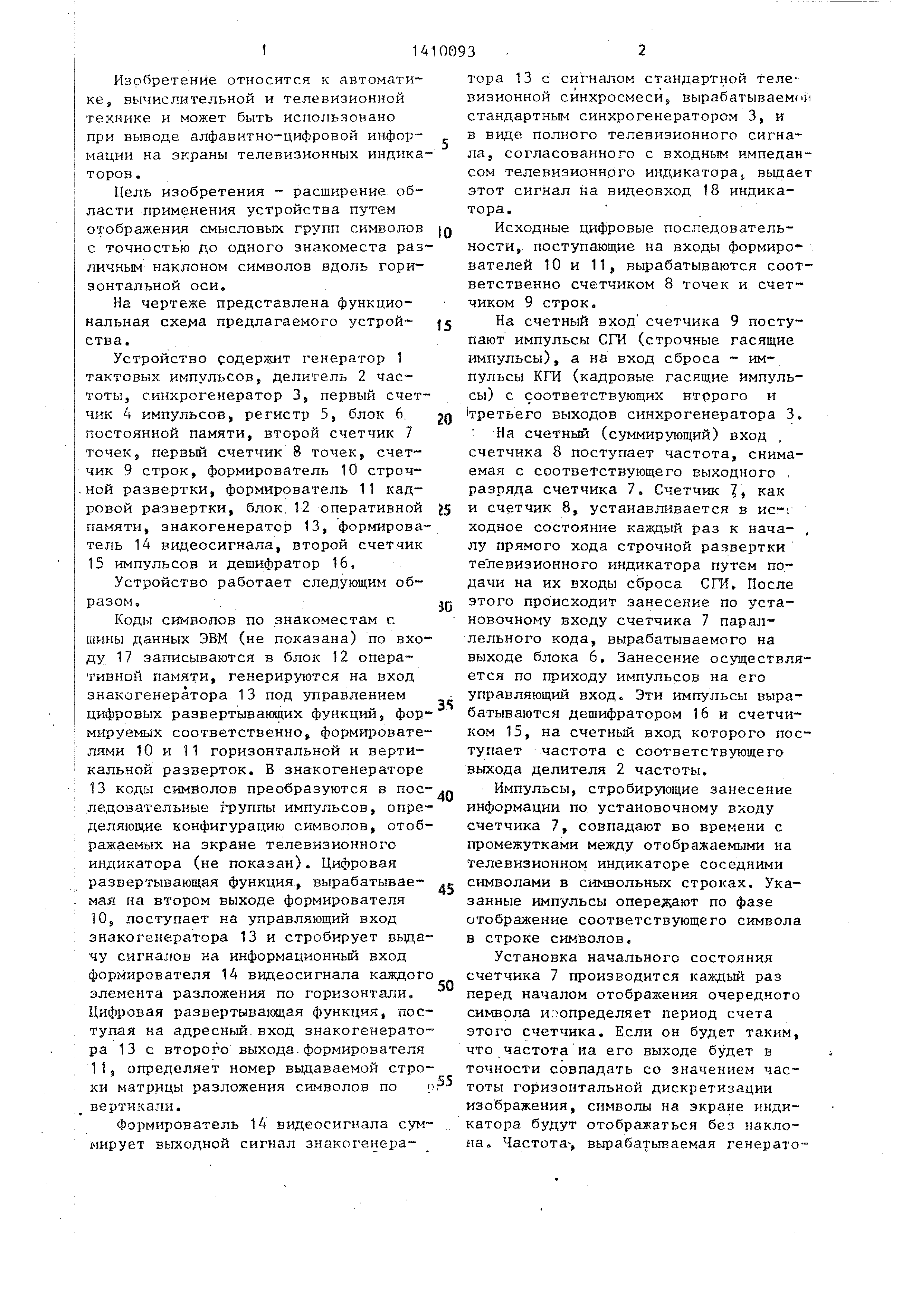

Изобретение относится к автомати ке, вычислительной и телевизионной технике и может быть использовано при выводе алфавитно-цифровой информации на экраны телевизионных индикаторов .

Цель изобретения - расширение области применения устройства путем отображения смысловых групп символов с точностью до одного знакоместа различным наклоном символов вдоль горизонтальной оси.

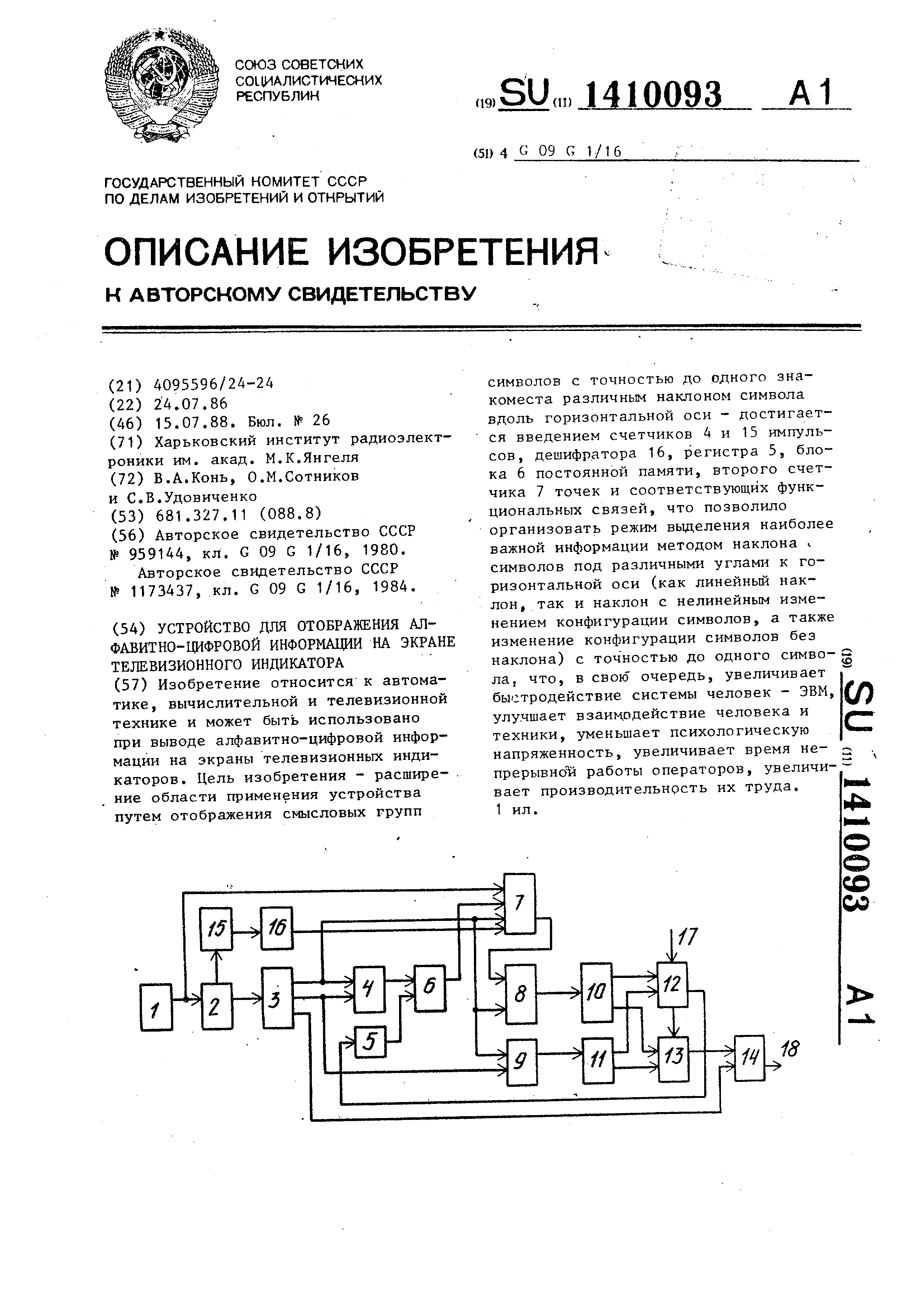

На чертеже представлена функциональная схема предлагаемого устройства .

Устройство содержит генератор 1 тактовых импульсов, делитель 2 частоты , синхрогенератор 3, первый счетчик 4 импульсов, регистр 5, блок 6. постоянной памяти, второй счетчик 7 точек, первьй счетчик 8 точек, счетчик 9 строк, формирователь 10 строч- .ной развертки, формирователь 11 кадровой развертки, блок.12 оперативной памяти, знакогенератор 13, формирователь 14 видеосигнала, второй счет.чик 15 импульсов и дешифратор 16,

Устройство работает следующим образом .

Коды символов по знакоместам г. шины данных ЭВМ (не показана) по входу 17 записываются в блок 12 оперативной памяти, генерируются на вход знакогенератора 13 под управлением цифровых развертывающих функций, формируемых соответственно, формирователями 10 и 11 горизонтальной и вертикальной разверток. В знакогенераторе 13 коды символов преобразуются в последовательные группы импульсов, опре- деляю1яие конфигурацию символов, отображаемых на экране телевизионного индикатора (не показан). Цифровая развертывающая функция, вырабатываемая на втором выходе формирователя 10, поступает на управляющий вход знакогенератора 13 и стробирует выдачу сигналов на информационный вход формирователя 14 видеосигнала каждого элемента разложения по горизонтали„ Цифровая развертывающая функция, поступая на адресный, вход знакогенератора 13 с второго выхода-формирователя 11J определяет номер выдаваемой строки матрицы разложения символов по вертикали.

Формирователь 14 видеосигнала суммирует выходной сигнал знакогенера

тора 13 с сигналам стандартной телевизионной синхросмеси, вырабатываемся стандартнь м синхрогенератором 3, и в виде полного телевизионного сигнала , согласованного с входным импедансом телевизионн.ого индикатораj выдает этот сигнал на видеовход 18 индикатора .

Исходные цифровые последовательности , поступающие на входы формиро- . вателей 10 и 11, вырабатываются соответственно счетчиком 8 точек и счетчиком 9 строк.

На счетный вход счетчика 9 поступают импульсы СГИ (строчные гасящие импульсы), а на вход сброса - импульсы КГИ (кадровые гасящие импульсы ) с соответствующих второго и третьего выходов синхрогенератора 3. На счетный (суммирующий) вход счетчика 8 поступает частота, снимаемая с соответствующего выходного , разряда счетчика 7. Счетчик 7 как и счетчик 8, устанавливается в ис-г ходное состояние каждый раз к началу прямого хода строчной развертки телевизионного индикатора путем подачи на их входы сброса СГИ. После этого происходит занесение по установочному входу счетчика 7 параллельного кода, вырабатываемого на выходе блока 6. Занесение осуществляется по приходу импульсов на его управляющий вход. Эти импульсы вырабатываются дешифратором 16 и счетчиком 15, на счетный вход которого поступает частота с соответствующего выхода делителя 2 частоты.

Импульсы, стробирующие занесение информации по установочному входу счетчика 7, совпадают во времени с промежутками между отображаемыми на телевизионном индикаторе соседними символами в символьных строках. Указанные импульсы опережают по фазе отображение соответствующего символа в строке символов.

Установка начального состояния счетчика 7 производится каждьШ раз перед началом отображения очередного символа и: определяет период счета этого счетчика. Если он будет таким, что частота на его выходе будет в точности совпадать со значением частоты горизонтальной дискретизации изображения, символы на экране индикатора будут отображаться без наклона . Частота-, вырабатываемая генератором 1, в несколько раз (4-10) выше частоты горизонтальной дискретизации изображения. Поэтому изменение начального состояния счетчика 7, например , на единицу в сторону увеличения периода его счета ведет к задержке начала отображения очередного символа на величину, меньшую одного кванта разложения информации.

При определенном порядке выдачи блоком 6 кодов смещения начала отображения соответствующих строк матриц разложения символов достигается эффект их наклона к горизонтальной оси на определенный угол.

Угол наклона зависит от порядка выдачи последовательности установок начальных состояний счетчика 7 при отображении соответствующих строк т: матриц разложения отображаемых символов . Наклон символов может быть как линейным, так и нелинейным (например закругленные символы).

счетчиком 15 и дешифратором 16 импульсов стробирования записи информации по установочному входу счетчика 7.

Изобретение позволяет из больших массивов одновременно отображаемой на экранах телевизионных индикаторов информации выделять наиболее важную

информацию путем наклона символов под различными углами к оси X, причем возможен как линейный наклон, так и наклон с нелинейным изменением конфигурации символов, а также изменени , формы символов без наклона. Выделение символов осуществляется с точностью до одного. Коды вида необходимого выделения символов хранятся вместе с кодами символов в блоке иоперативной памяти.

Формула изобретения

Устройство для отображения алфавитно-цифровой информации на экране
