Индикаторная масса для контроля герметичности

Изобретение относится к области испытательной техники и предназначено для контроля герметичности изделий , заполненных аммиачно-воздушной смесью. Целью изобретения является снижение трудоемкости контроля и расширение области использования. Это достигается тем, что индикаторная масса содержит, мас.%: в качестве пленкроьраззтощей основы эмаль типа ИС-ВА 79,5-84,5, наполнитель - окись алюминия (АЦОо) 14,7-20,0 и индикатор - бромтимоловый синий водорастворимый 0,5-0,8, что позволяет получить прочную, газопроницаемую пленку, позволяющую сократить время проведения контроля герметичности на изделиях сложной конфигурации. Для проведения контроля герметичности изделий обезжиривают его поверхность , кистью наносят на нее 0,5-миллиметровый слой готовой индикаторной массы, вьщерживают ее 15 мин. Визуально регистрируют несплошности по пятнам синего цвета. Снимают индикаторную массу с поверхности изделия в виде сплошной пленки. 1 табл. i (Л 00 сд о СП Цт ел

1

3505

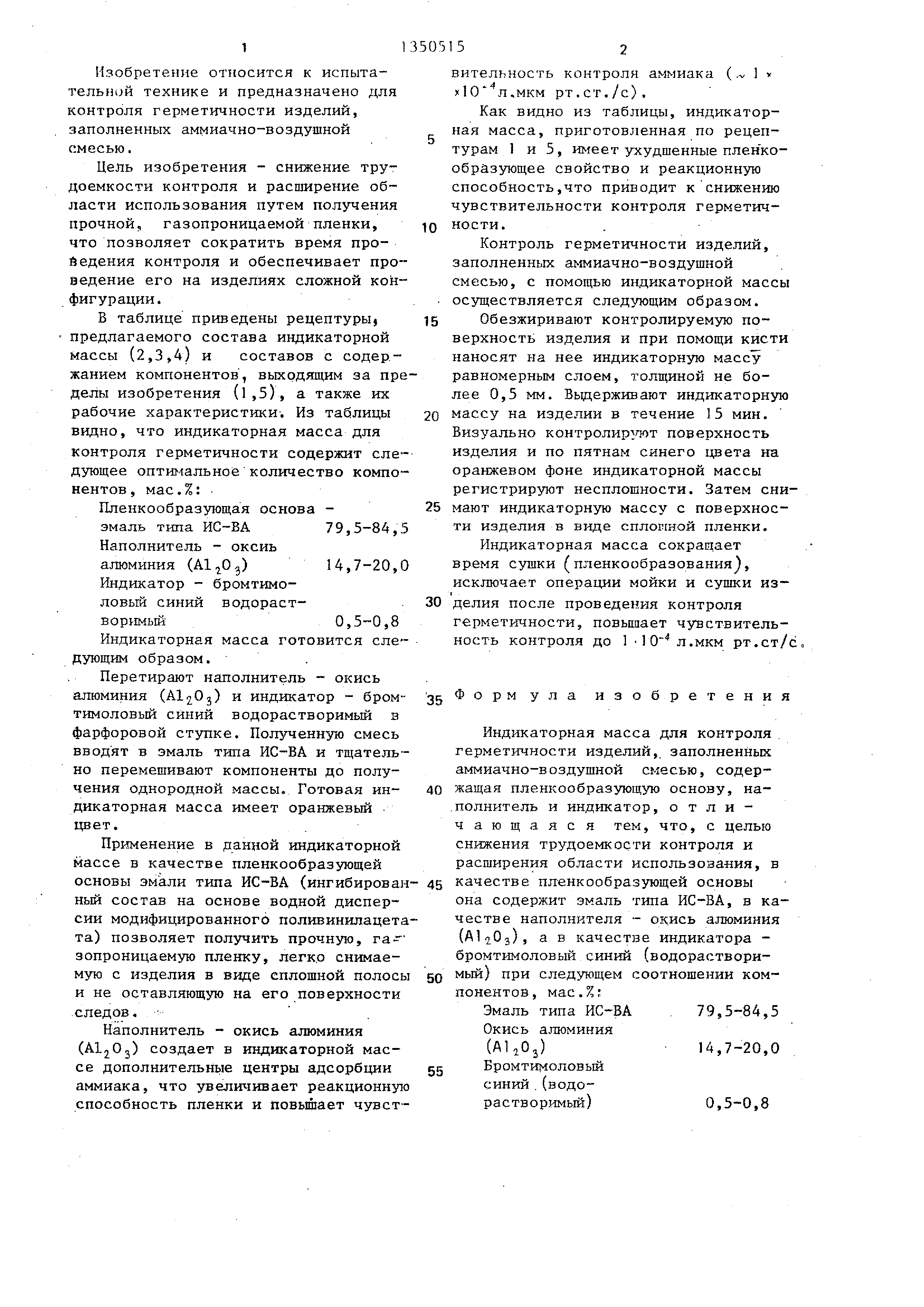

Изобретение относится к испытательной технике и предназначено для контроля герметичности изделий, заполненных аммиачно-воздушной смесью.

Цель изобретения - снижение трудоемкости контроля и расширение области использования путем получения прочной, газопроницаемой пленки, что позволяет сократить время про- йедения контроля и обеспечивает проведение его на изделиях сложной конфигурации . В таблице приведены рецептуры предлагаемого состава индикаторной массы (2,3,4) и составов с содержанием компонентов , выходящим за пределы изобретения (1,5), а также их рабочие характеристики-. Из таблицы видно, что индикаторная масса для контроля герметичности содержит следующее оптш 1альноё количество компонентов , мас.%:

Пленкообразующая основа - эмаль типа ИС-ВА 79,5-84,5 Наполнитель - оксиь алюминия () 14,7-20,0 Индикатор - бромтимо- ловый синий водораст-

воримьй0,5-0,8

Индикаторная масса готовится еле- дующим образом.

Перетирают наполнитель - окись алюминия (А120з) и индикатор - бром- тимоловый синий водорастворимый в фарфоровой ступке. Полученную смесь вводят в эмаль типа ИС-ВА и тщательно перемешивают компоненты до получения однородной массы. Готовая ин- дикаторная масса имеет оранжевый цвет.

Применение в данной индикаторной массе в качестве пленкообразующей основы эмали типа ИС-ВА (ингибирован ный состав на основе водной дисперсии модифицированного поливинилацета та) позволяет получить прочную, га- зопроницаемую пленку, легко снимаемую с изделия в виде сплошной полосы и не оставляющую на его поверхности .следов.

Наполнитель - окись алюминия (AljOj) создает в индикаторной массе дополнительные центры адсорбции аммиака, что увеличивает реакционную способность пленки и повышает чувст152

вительность контроля аммиака (. 1 ,мкм рт,ст./с).

Как видно из таблицы, индикаторная масса, приготовленная по рецептурам 1 и 5, имеет ухудшенные плен ко- образующее свойство и реакционную способность,что приводит к снижению чувствительности контроля герметичности .

Контроль герметичности изделий, заполненных аммиачно-воздушной смесью, с помощью индикаторной массы осзтцествляется следующим образом.

Обезжиривают контролируемую поверхность изделия и при помощи кисти наносят на нее индикаторную массу равномерным слоем, толщиной не более 0,5 мм. Выдерживают индикаторную массу на изделии в течение 15 мин. Визуально контролир тот поверхность изделия и по пятнам синего на оранжевом фоне индикаторной массы регистриртлот несплошности. Затем снимают индикаторную массу с поверхности изделия в виде сплошной пленки.

Индикаторная масса сокращает время сушки (пленкообразования), исключает операции мойки и сушки изделия после проведения контроля герметичности, повьЕпает чувствительность контроля до 1 .мкм рт.ст/

Формула изобретения

Индикаторная масса для контроля герметичности изделий, заполненных аммиачно-воздушной смесью, содержащая пленкообразующую основу, на- .полнитель и индикатор, отличающаяся тем, что, с целью снижения трудоемкости контроля и расширения области использоза-ния, в качестве пленкообразующей основы она содержит эмаль типа ИС-ВА, в качестве наполнителя - ок.ись алюминия (), а в качестве индикатора - бромтимоловый синий (водорастворимый ) при следующем соотношении компонентов , мас.%:

Эмаль типа ИС-ВА . 79,5-84,5

Окись алюминия

(Al,iOj) 14,7-20,0

Бромтимоловый

синий.(водорастворимый )0,5-0,8

69,5 30,0 0,5

79,5 82,0

84,5

20,0 0,5 17,3 0,7

14,7 0,8

89,2

10,0 0,8

Масса густая, имеет плохую укрывистость, не наносится на изделие равномерным слоем. Время сушки (пленкообразования) .20 мин.

Масса имеет хорошую укрьгоис- тость, наносится на изделие при помощи кисти равномерным слоем. Время сушки (пленкообразования ) 20 мин. Полученная пленка прочная, имеет хорошую адгезию к металлу, газопроницаема , снимается с изделия в виде сплошной полосы.Индикация четкая в виде синих пятен. Имеет чувствительность не хуже .мкм рт.ст./с.

Масса прозрачная,затруднена визуальная оценка индикации
