Навесные подмости

Изобретение относится к строительству. Целью изобретения является снижение материалоемкости и трудоемкости монтажа и демонтажа. Навесные подмости содержат балки I и щиты настила 2, соединенные между собой носредством петель 3 с образованием замкнутого контура. Балки выполнены из двух соединенных друг с другом уголков посредством прокладок. При этом гнезда для размещения крепежных приспособлений образованы полками уголков. Крепежные приспособления выполнены в виде пары уголков , развернутых полками навстречу друг другу. Крепежные приспособления прикреплены к балкам 1 при помощи стационарных штырей так, что могут вращаться вокруг них. В рабочем положении крепежные приспособления удерживаются при помощи подвижных щтырей. При этом балки прикреплены к нижнему поясу фермы. По концам балок 1 размещены прикрепленные к ним проушины. Через отверстия проушин продеты два тяговых каната. Монтажр1ая лестница служит для монтажника к месту установки навесных подмостей и закреплению их к верхнему концу колонньз блока. Блок, лебедка и канат служат для нодъема навесных подмостей к нижнему поясу фермы. 3 ил. (Л Т со 4 оо 4: О5

„ j tIQ I

Составитель В. Сухачев

Редактор Л. ВоссловскаяТехред И. ВересКорректор Л. Пил.пипенко

Заказ 4846/30Тираж 666Подписное

ВНИИПИ Государствениого комитета СССР по делам изобретений и открытий

I 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству и может быть использовано при ремонте не- супдих конструкций, покрытий, зданий и сооружений и при нанесении на них периодической антикоррозионной защиты.

Целью изобретения является снижение материалоемкости и трудоемкости монтажа и демонтажа подмостей.

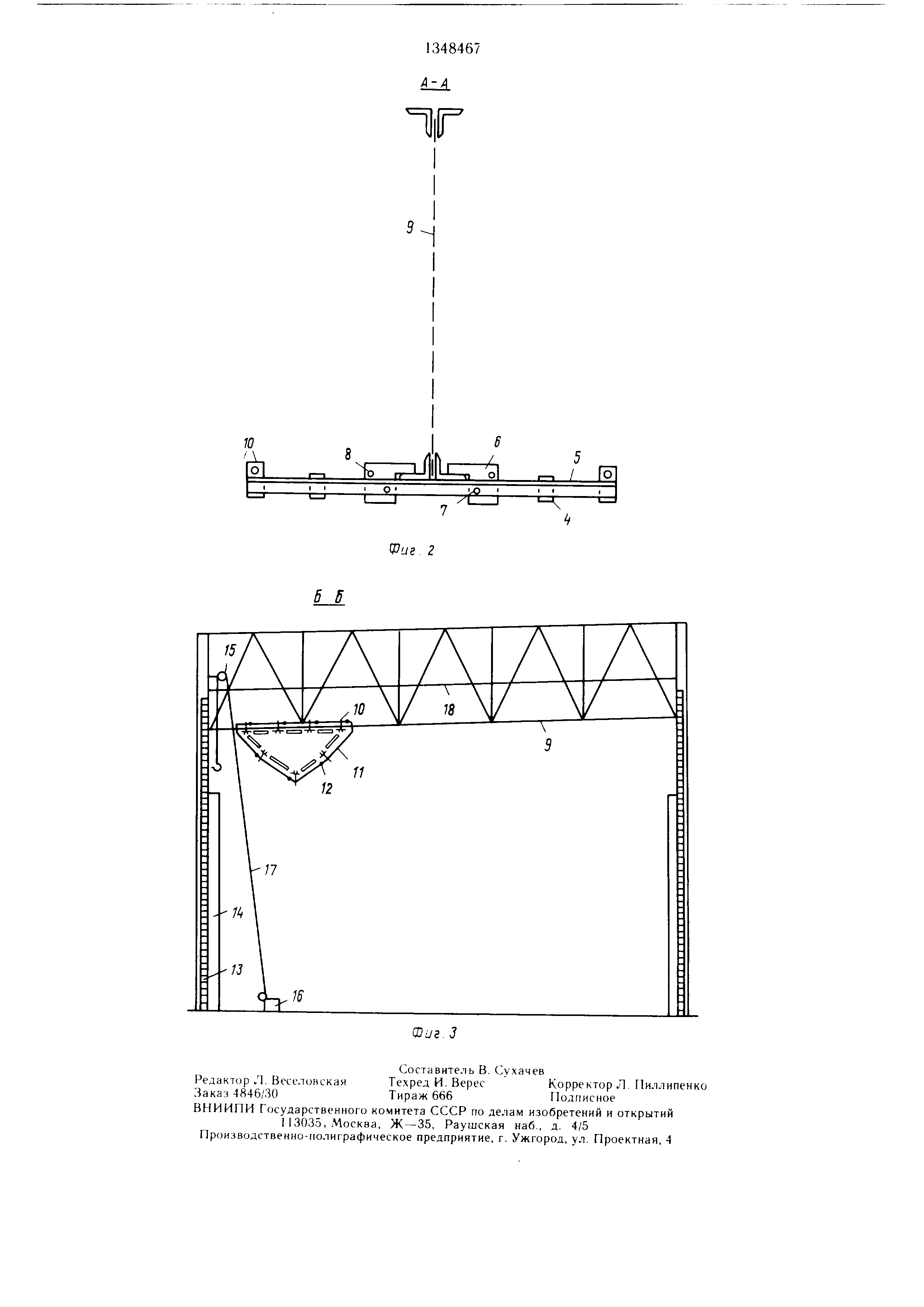

На фиг. 1 навесные подмости в рабочем положении, вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б -Б на фиг. 1.

Навесные подмости содержат балки I и щиты настила 2, соединенные между собой посредством петель 3 с образованием замкнутого контура. Балки 1 выполнены из дву.х соединенных друг с другом посредством прокладок 4 уголков 5. Нри этом гнезда для размещения крепежных приспособлений 6 образованы полками уголков 5. Крепежные приспособления 6 выполнены в виде пары уголков, развернутых полка.ми на- 20 ники открепляют первоначально закреплен- встречу друг другу, и прикреплены к балкамные балки 1. При этом, например, один из

1 при помощи стационарных щтырей 7 с возможностью вращения вокруг последних. В рабочем положении крепежные приспособления 6 удерживаются подвижны.ми штырями 8. Балки 1 прикреплены к нижне.му поясу фермы 9. По концам балок 1 размещены прикрепленные к ним проушины 10. Через отверстия проу1пин 10 продеты два тяговых каната II, снабженные анкерами из опрессованных гильз 12. ЛАонтажная лестница 13 служит для под ьема монтажника к месту установки навесных подмостей и закрепления к верхнему концу колонны 14 блока 15. Блок 15,лебедка 16 и канат 17 служат для под1)ема навесных подмостей к нижнему поясу фермы. Канат 18 является страховочным.

Навесные под.мости, используются для работ по ремонту следуюп1им образом.

Вдоль колонны 14 устанавливается и прикрепляется к ней монтажная лестница

25

30

35

рядов щитов 2 вместе с балкой 1 повисает. Выбирая на себя тяговые канаты 11, монтажники подтягивают и крепят к нижнему поясу фер.мы 9 следующие балки 1 и щиты 2. Таким образом, монтажники перекатывают по нижнему поясу фермы 9 от участка к участку навески подмостей, производя необходимые ремонтные работы.

Формула изобретения

Навесные подмости, содержащие установленные на нижнем поясе фермы балки с крепежными приспособлениями, охватывающими нижний пояс фермы, и щиты настила , отличающиеся тем, что, с целью снижения материалоемкости и трудоемкости монтажа и демонтажа подмостей, балки и щиты их настила соединены между собой посредством петель с образованием замкнутого контура, а крепежные приспособления

13. Один из монтажников, поднявшись по40 выполнены в виде пары уголков, установлестмице 13, прикрепляет к верхней час-ленных на ферму и развернутых полками

ти колонны 14 блок 15 и надевает на негонавстречу друг другу, при этом балки снабконец каната 17 с крюком. Крюк с помощьюжены проушинами, к которым прикреплены

лебедки 16 опускается, к нему крепятсятяговые канаты.

навесные подмости, затем они с помощью лебедки 16 поднимаются к нижнему поясу фермы 9. При помощи крепежных приспособлений б одна из балок 1 крепится к нижнему поясу фермы 9. К рещетке фермы 9 крепится страховочный канат 18.

Пользуясь страховочным канатом 18 и предохранительным поясом, монтажник крепит к нижнему поясу фермы 9 вторую балку 1 висячих подмостей. Затем к нему под- нимаются еще два монтажника. Стоя на щитах 2, расположенных между прикрепленными к нижнему поясу фермы 9 балками 1, двое из монтажников, выбирая на себя тяговые канаты 11, подтягивают третью балку 1 подмостей к нижнему поясу фермы 9. Третий монтажник при помощи крепежных приспособлений 6 и подвижных щтырей 8 прикрепляет эту балку 1 к нижнему поясу фермы 9. Производя на этом участке фермы 9 необходимые ремонтные работы, монтаж

ники открепляют первоначально закреплен- ные балки 1. При этом, например, один из

рядов щитов 2 вместе с балкой 1 повисает. Выбирая на себя тяговые канаты 11, монажники подтягивают и крепят к нижнему поясу фер.мы 9 следующие балки 1 и щиты 2. Таким образом, монтажники перекатывают по нижнему поясу фермы 9 от участка к участку навески подмостей, производя необходимые ремонтные работы.

Формула изобретения

Навесные подмости, содержащие установенные на нижнем поясе фермы балки с крепежными приспособлениями, охватывающими нижний пояс фермы, и щиты натила , отличающиеся тем, что, с целью снижения материалоемкости и трудоемкости монтажа и демонтажа подмостей, балки и щиты их настила соединены между собой посредством петель с образованием замкнуого контура, а крепежные приспособления

выполнены в виде пары уголков, установ A:J.
