Способ изготовления изоляционных манжет коллекторов электрических машин

Изобретение относится к технологии изготовления изоляционных манжет коллекторов электрических машин. Пелью изобретения является увеличение производительности труда и повышение эксплуатационных характеристик коллекторов путем улучшения механических и электрических свойств манжеты . Из изоляционного ленточного материала изготавливают заготовку с лепестками, отделенными друг от др:/- га клинообразными поперечными вырезами , шаг которых смещен на 1/3-4/3 через интервал, равный длине окружности манжеты. Наматывают заготовку с натягом на конический пуансон.Производят уплотнение изоляционного материала и отгибают лепестки к оси манжеты. Затем пуансон укладывают в матрицу пресс-формы и подпрессовы- вают для того, чтобы выровнять изоляционный материал. Далее пресс-форму наг ревают до размягчения материала , опрессовывают под прессом с выдержкой , после чего ставят в печь для термообработки изоляционного материала . Затем пресс-форму извлекают из печи и охлаждают, выступающие края манжеты обрезают. Пресс-форму разбирают, извлекают из нее манжету. 2 ил. ф (Л со э со оо со

Фиг.2.

113

Изобретение относится к области электротехники, в частности к технологии изготовления изоляционных манжет и может быть использовано в электромашиностроении при изготовлении тяговых двигателей.

Целью изобретения является увеличение производительности труда и повышение эксплуатационных характе- ристик коллекторов путем улучшения механических и электрических свойств манжеты.

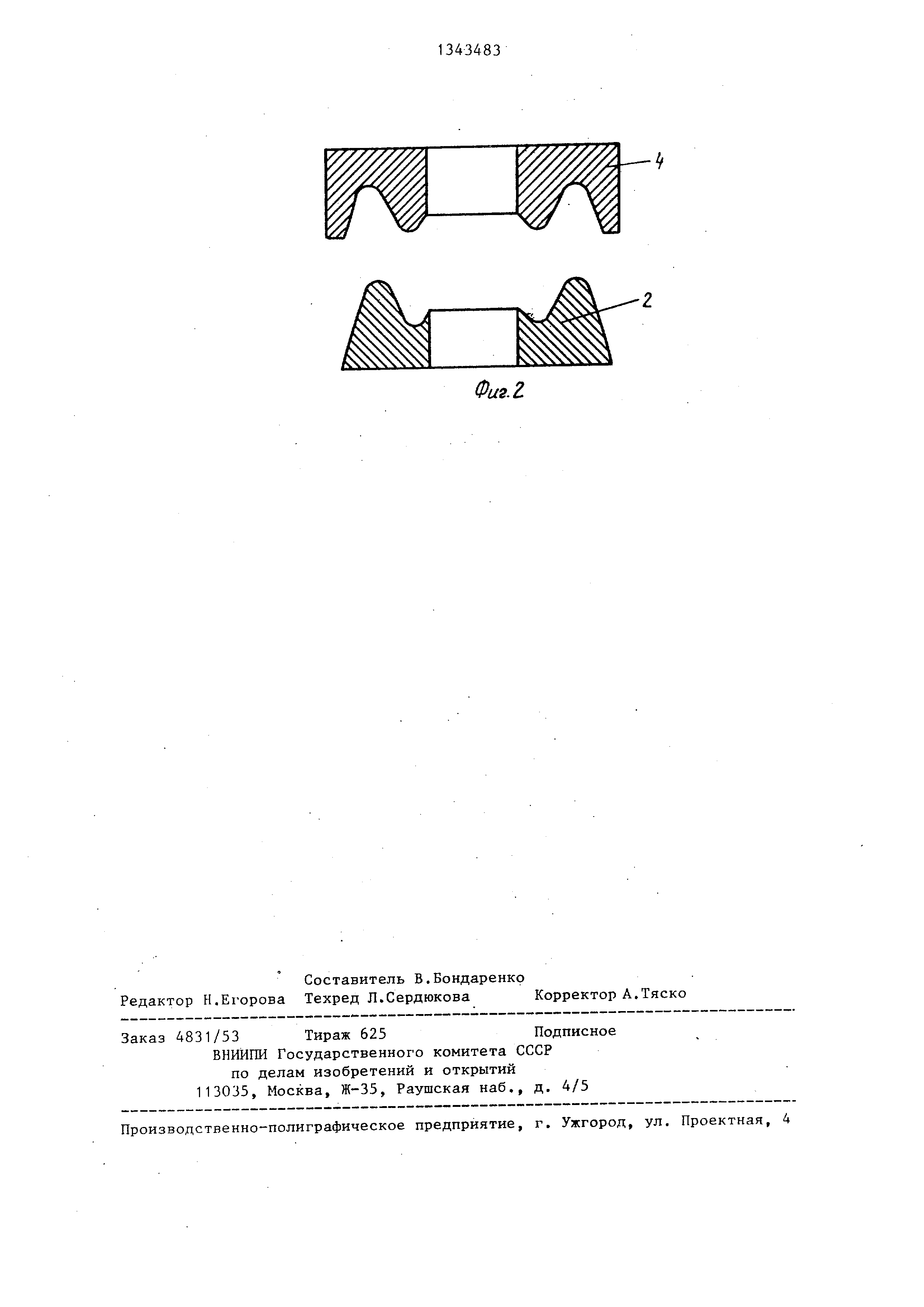

На фиг. 1 представлена изоляционная лента с клинообразными вырезами; на фиг. 2 - пресс-форма.

Способ изготовления изоляционных манжет коллекторов электрических машин осуществляется следующим образом

Из изоляционного ленточного материала 1 изготавливают заготовку с лепестками , отделенными друг от друга клинообразными поперечными вырезами, щаг которых h смещен на 1/3-4/3 через интервал, равный длине окружности манжеты . Наматывают заготовку с натягом на конический пуансон 2 так, чтобы дополнительные надрезы 3 ложились на

плоскость пуансона 2 ниже изгиба. Это 30 электрических свойств манжеты, при дает возможность плотней намотать изоляционную ленту 1 на конусный пуансон 2. Производят уплотнение изоляционного материала и отгибают лепестки к оси манжеты. Затем пуансон 35 2 укладывают в матрицу 4 пресс-формы и подпрессовывают для того, чтобы выровнять изоляционный материал. Далее

изготовлении заготовки шаг клинообразных вырезов смещают на 1/3-4/3 че рез интервал, равный длине окружности манжеты, при сворачивании заготов ки ее наматывают с натягом на конусный пуансон, перед операцией опрес- совки производят дополнительно предварительную подпрессовку и подогрев

пресс-форму нагревают до размягчения материала, опрессовывают под прессом с выдержкой, после чего ставят в печь для термообработки изоляционного материала . Затем пресс-форму извлекают из печи и охлаждают, выступающие края манжеты обрезают. Пресс-форму разбирают , извлекают из нее манжету,кромки которой зачищают мелкой шлифовальной шкуркой, а затем производят электрические испытания.

Формула изобретения

Способ изготовления изоляционных манжет коллекторов электрических, машин , при котором из ленточного материала изготавливают заготовку с ле0 пестками, отделенными друг от друга клинообразными поперечными вырезами, сворачивают заготовку, отгибают лепестки к оси манжеты, укладывают в пресс-форму, опрессовывают и термо обрабатывают, отличающий- с я тем, что, с целью увеличения производительности и повышения эксплуатационных характеристик коллекторов путем улучшения механических и

электрических свойств манжеты, при

изготовлении заготовки шаг клинообразных вырезов смещают на 1/3-4/3 через интервал, равный длине окружности манжеты, при сворачивании заготовки ее наматывают с натягом на конус . ный пуансон, перед операцией опрес- совки производят дополнительно предварительную подпрессовку и подогрев .
