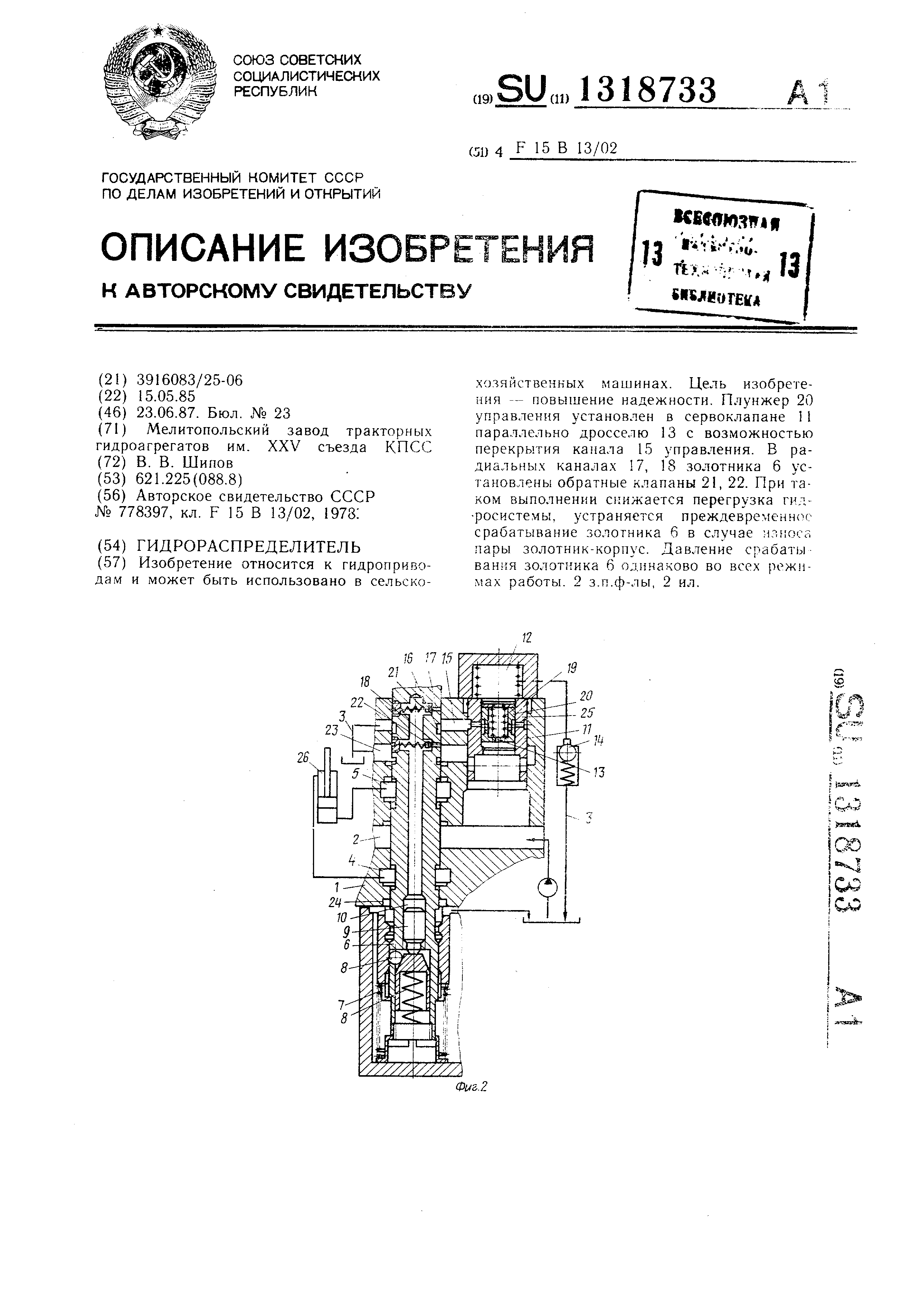

Гидрораспределитель

Изобретение относится к гидроприводам и может быть использовано в сельскохозянственкы .х машинах. Цель изобретения - повышение надежности. Плунжер 20 управления установлен в сервоклапане 11 параллельно дросселю 13 с возможностью перекрытия капала 15 управления. В радиальных каналах 7, 18 золотника 6 установлены обратные клапаны 21, 22. При таком выполнении снижается перегрузка гнл- росистемы, устраняется преждевременное срабатывание золотника 6 в случае илмоса пары золотник-корпус. Давление срабаты вания золотника 6 одинаково во всех режимах работы. 2 з.п.ф-лы, 2 ил. ;б 7 15 J9 S ,f ГА f it. А- (1 г I sarvrSt. , - t«A.. )гга ОО /« . I VA

1

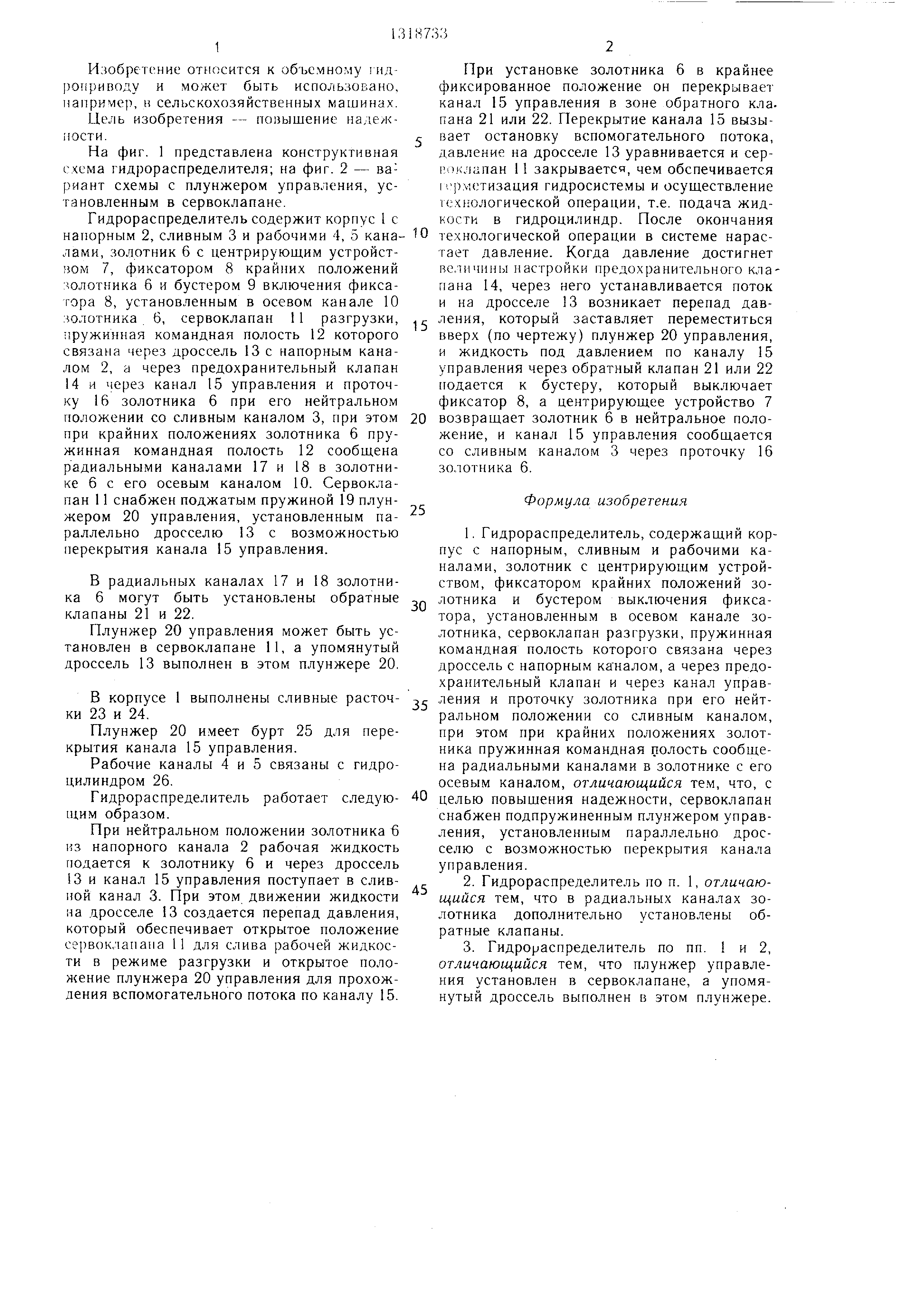

Изобретение относится к объемному i ид- ропривОлЧу и может быть использовано, например, в сельскохозяйственных машинах.

Цель изобретения - повышение надежности .

На фиг. 1 представлена конструктивная схема гидрораспределителя; на фиг. 2 - вариант схемы с плунжером управления, установленным в сервоклапане.

Гидрораспределитель содержит корпус 1 с напорным 2, сливным 3 и рабочими 4, 5 каналами , золотник 6 с центрирующим устройст- юм 7, фиксатором 8 крайних положений : олотника 6 и бустером 9 включения фиксатора 8, установленным в осевом канале 10 золотника 6, сервоклапан 11 разгрузки, пружинная командная полость 12 которого связана через дроссель 13 с напорным каналом 2, а через предохранительный клапан 14 и через канал 15 управления и проточку 16 золотника 6 при его нейтральном положении со сливным каналом 3, при этом при крайних положениях золотника 6 пружинная командная полость 12 сообщена радиальными каналами 17 и 18 в золотнике 6 с его осевым каналом 10. Сервоклапан 11 снабжен поджатым пружиной 19 плунжером 20 управления, установленным параллельно дросселю 13 с возможностью перекрытия канала 15 управления.

В радиальных каналах 17 и 18 золотника 6 могут быть установлены обратные клапаны 21 и 22.

Плунжер 20 управления может быть установлен в сервоклапане 11, а упомянутый дроссель 13 выполнен в этом плунжере 20.

В корпусе 1 выполнены сливные расточки 23 и 24.

Плунжер 20 имеет бурт 25 для перекрытия канала 15 управления.

Рабочие каналы 4 и 5 связаны с гидроцилиндром 26.

Гидрораспределитель работает следующим образом.

При нейтральном положении золотника 6 из напорного канала 2 рабочая жидкость подается к золотнику 6 и через дроссель 13 и канал 15 управления поступает в сливной канал 3. При этом движении жидкости на дросселе 13 создается перепад давления, который обеспечивает открытое положение сервоклапапа 11 для слива рабочей жидкости в режиме разгрузки и открытое положение плунжера 20 управления для прохождения вспомогательного потока по каналу 15.

3

2

При установке золотника 6 в крайнее фиксированное положение он перекрывает канал 15 управления в зоне обратного кла. пана 21 или 22. Перекрытие канала 15 вызывает остановку вспомогательного потока, давление на дросселе 13 уравнивается и сер- I).;Jlaпaн 11 закрывается, чем обспечивается |ерметизация гидросистемы и осуществление 1ех}юлогической операции, т.е. подача жидкости в гидроцилиндр. После окончания технологической операции в системе нарастает давление. Когда давление достигнет величины настройки предохранительного клапана 14, через него устанавливается поток и на дросселе 13 возникает перепад давления , который заставляет переместиться вверх (по чертежу) плунжер 20 управления, и жидкость под давлением по каналу 15 управления через обратный клапан 21 или 22 подается к бустеру, который выключает фиксатор 8, а центрирующее устройство 7

возвращает золотник 6 в нейтральное положение , и канал 15 управления сообщается со сливным каналом 3 через проточку 16 золотника 6.

25

Формула изобретения

1. Гидрораспределитель, содержащий корпус с напорным, сливным и рабочими каналами , золотник с центрирующим устройством , фиксатором крайних положений зоQ лотника и бустером выключения фиксатора , установленным в осевом канале золотника , сервоклапан разгрузки, пружинная командная полость которого связана через дроссель с напорным каналом, а через предохранительный клапан и через канал управ5 ления и проточку золотника при его нейтральном положении со сливным каналом, при этом при крайних положениях золотника пружинная командная гюлость сообщена радиальными каналами в золотнике с его осевым каналом, отличающийся тем, что, с

0 целью повышения надежности, сервоклапан снабжен подпружиненным плунжером управления , установленным параллельно дросселю с возможностью перекрытия капала управления.

;- 2. Гидрораспределитель по п. 1, отличающийся тем, что в радиальных каналах золотника дополнительно установлены обратные клапаны.

3. Гидрораспределитель по пп. 1 и 2, отличающийся тем, что плунжер управления установлен в сервоклапане, а упомянутый дроссель выполнен в этом плунжере.
