Рядовая сеялка

Авторы:
Бутин А.Д.
Номер заявки
31417
Дата подачи заявки
15.08.1928
Опубликовано
31.01.1930
Страна
SU
Как управлять
интеллектуальной собственностью
Чертежи
1
Реферат

[16]

Формула изобретения

Описание

[1]

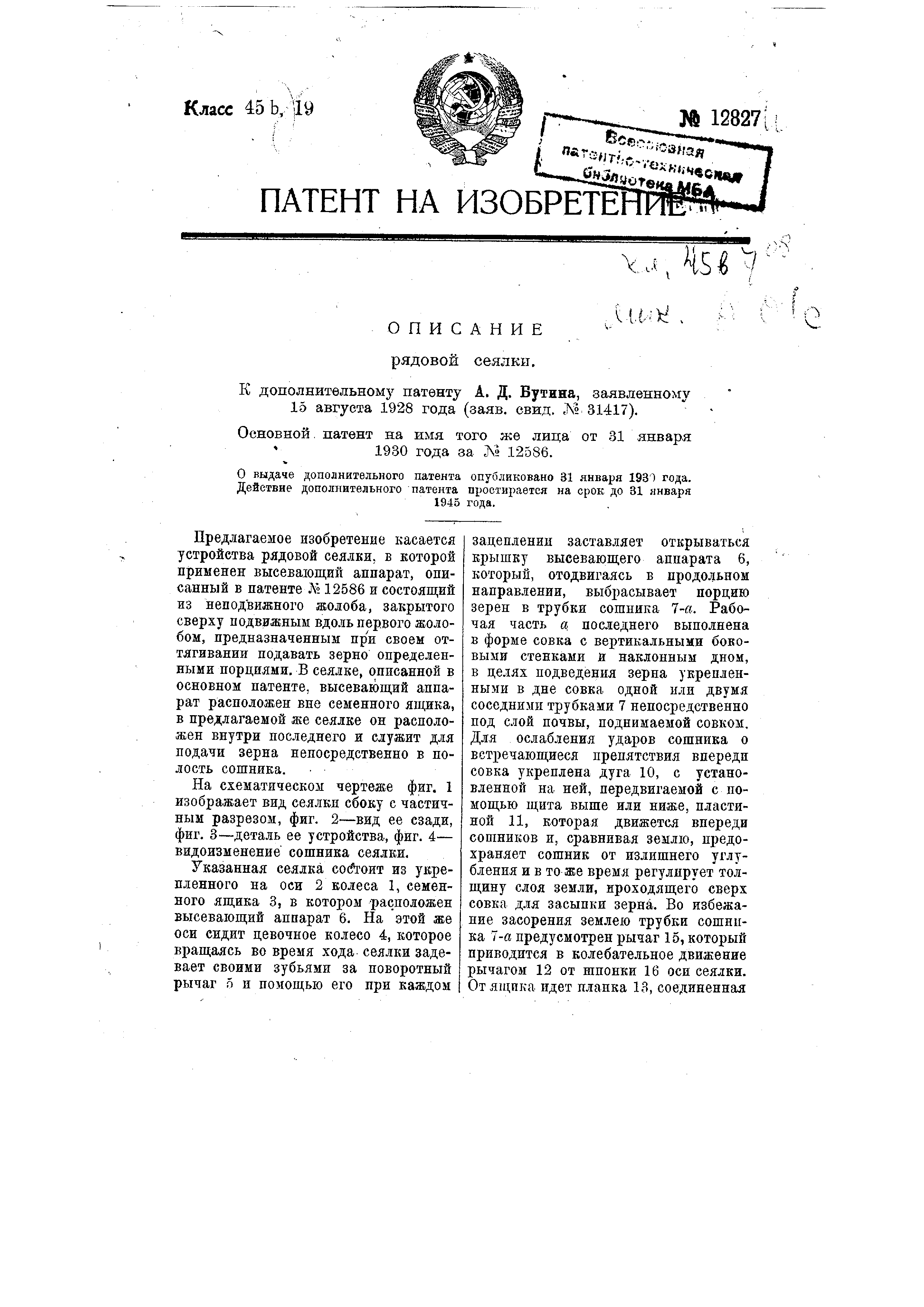

Предлагаемое изобретение касается устройства рядовой сеялки, в которой применен высевающий аппарат, описанный в патенте Л 12586 и состоящий из неподвижного колоба, закрытого сверху подвижным вдоль первого жолобом , предназначенным при своем оттягивании подавать зерно определенными нордиямн. В сеялке, оппсанной в основном натенте, высевающий аппарат расположен вне семенного ящика, в предлагаемой же сеялке он расположен внутри последнего и служит для подачи зерна непосредственно в полость сопгника.

[2]

На схематическом чертеже фиг. 1 изображает вид сеялкп сбоку с частичным разрезом, фиг. 2-вид ее сзади, фиг. 3-деталь ее устройства, фнг. 4- видоизменение сошника сеялки.

[3]

Указанная сеялка, сойоит из укрепленного на оси 2 колеса 1, семенного ящика 3, в котором расположен высевающий аппарат 6. На этой же ОСЕ сидит цевочное колесо 4, которое вращаясь во время хода сеялки задевает своими зубьями за поворотный рычаг 5 и помощью его при каждом

[4]

зацеплении заставляет открываться крышку высевающего аппарата 6, который, отодвигаясь в продольном направлении, выбрасывает порцию зереп в трубки сошника 7-й. Рабочая часть я последнего выполнена в форме совка с вертикальными боковыми стенками и наклонным дном, в целях подведения зерна укрепленными в дне совка одной или двумя соседними трубками 7 непосредственно под слой почвы, поднимаемой совком, Для ослабления ударов сошника о встречающиеся препятствия впереди совка укреплена дуга 10, с установленной на ней, передвигаемой с помощью щита выше или ниже, пластиной И, которая движется впереди сошников и, сравнивая землю, предохраняет сошник от излишнего углубления и в то же время регулирует толщину слоя земли, ироходящего сверх совка для засыпки зерна. Во избежание засорения землею трубки сошнпка 7-а предусмотрен рычаг 15, который приводится в колебательное движение рычагом 12 01 шпонки 16 оси сеялки. Отя1цика идет планка 13, соединенная

[5]

винтом с оглоблей 14, при помощи которой ящик 3 может быть укреплен в желдемом положении, что позволяет ё лировать ход сошников 1-а.

[6]

Г гули .

[7]

j .:.,. .-.,

[8]

. -едм ё т патента.

[9]

1. Рядовая сеялка е црнменением высевающего аппарата, описанного в патенте Х 12586, отличающаяся тем, что аппарат 6 расположен в установленном на оси 2 сеялки семенном ящике 3, в целях подачи зерна непосредственно в полость сошника 7 а, а для приведения аппарата в действие служит поворотныЁ рычаг 5, подучающий качания от укрепленного на оси сеялкн цевочного колеса 4 (фиг. 1, 2).

[10]

ФИГ I

[11]

2.При охарактеризованном в п. 1 устройстве применение сошника 7-а. рабочая часть л которого выполнена в форме совка с вертикальными боковыми стенками и наклонным дном, в целях подведения зерна укрепленными в дне совка одной или двумя соседними трубками непосредственно под слой почвь, поднимаемой совком (фиг. 3, 4).

[12]

3.При указанном в п. п. 1 и 2 устройстве применение переставной по дуге 10 пластины 11, предназначенной для регулирования толщины поднимаемого совком слоя почвы, и стержня 15, привод-имого в колебательное движение рычагом 12 от шпонки 16 оси сеялки в целях предохранения полости сошника от забивания почвой (фиг. 1, 2).

[13]

ФИГ 2

[14]

2

[15]

азиг4
