Рабочий орган роторного корчевателя

Изобретение относится к мелиоративному машиностроению, а более конкретно к машинам для корчевания пней и корней, и предназначено для использования в мелиорации при проведении культуртехнических работ , а также в торфяной промышленности .

Цель изобретения - повышение производительности .

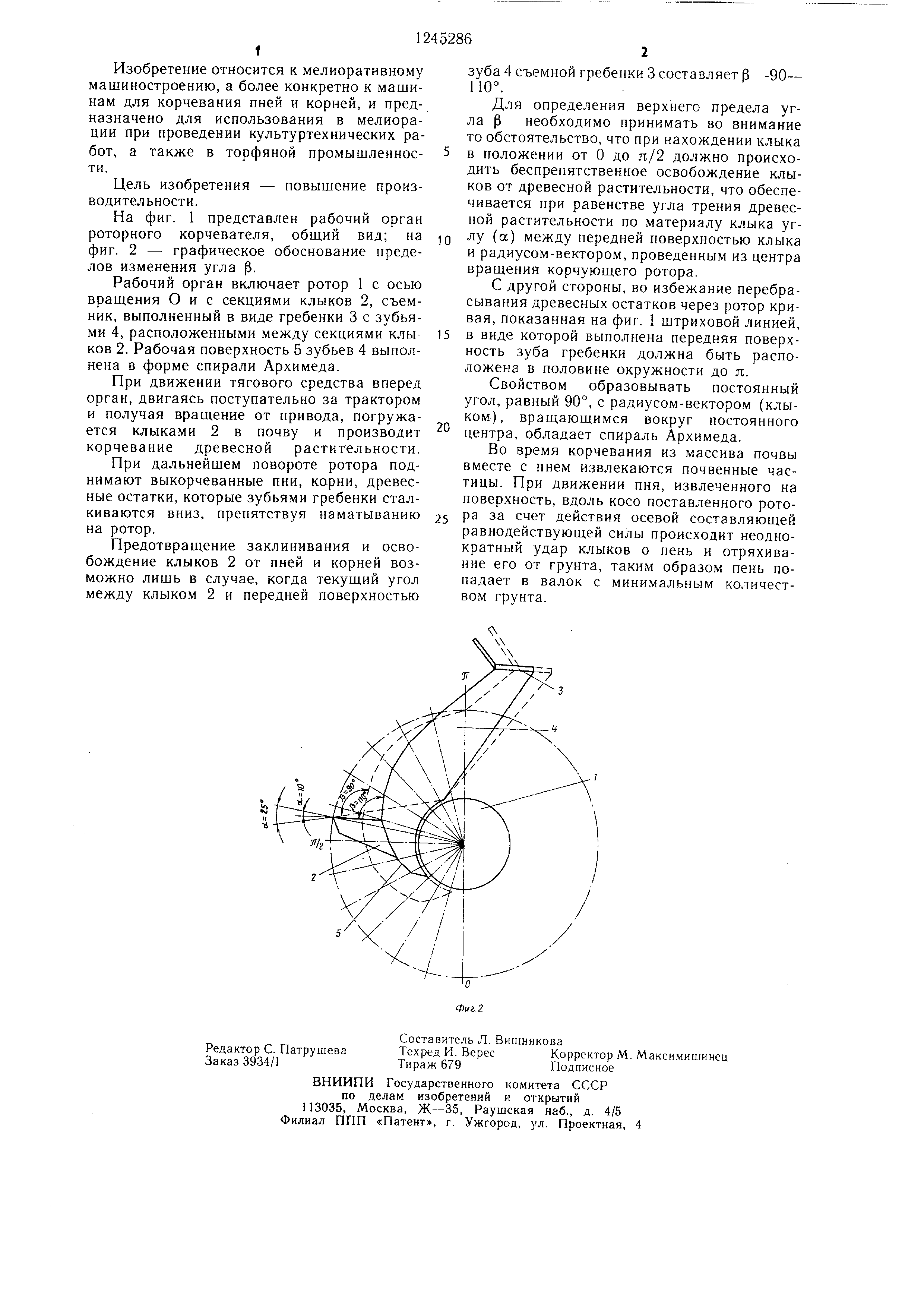

На фиг. 1 представлен рабочий орган роторного корчевателя, обший вид; на фиг. 2 - графическое обоснование пределов изменения угла р.

Рабочий орган включает ротор 1 с осью враш.ения О и с секциями клыков 2, съемник , выполненный в виде гребенки 3 с зубьями 4, расположенными между секциями клыков 2. Рабочая поверхность 5 4 выполнена в форме спирали Архимеда.

При движении тягового средства вперед орган, двигаясь поступательно за трактором и получая враш,ение от привода, погружается клыками 2 в почву и производит корчевание древесной растительности.

При дальнейшем повороте ротора поднимают выкорчеванные пни, корни, древесные остатки, которые зубьями гребенки сталкиваются вниз, препятствуя наматыванию на ротор.

Предотвращение заклинивания и освобождение клыков 2 от пней и корней возможно лишь в случае, когда текуший угол между клыком 2 и передней поверхностью

зуба 4 съемной гребенки 3 составляет р -90- 110°.

Для определения верхнего предела угла р необходимо принимать во внимание то обстоятельство, что при нахождении клыка

в положении от О до л/2 должно происходить беспрепятственное освобождение клыков от древесной растительности, что обеспечивается при равенстве угла трения древесной растительности по материалу клыка углу (а) между передней поверхностью клыка и радиусом-вектором, проведенным из центра вращения корчующего ротора.

С другой стороны, во избежание перебрасывания древесных остатков через ротор кривая , показанная на фиг. 1 штриховой линией,

в виде которой выполнена передняя поверхность зуба гребенки должна быть расположена в половине окружности до л.

Свойством образовывать постоянный угол, равный 90°, с радиусом-вектором (клыком ), вращающимся вокруг постоянного

центра, обладает спираль Архимеда.

Во время корчевания из массива почвы вместе с пнем извлекаются почвенные частицы . При движении пня, извлеченного на поверхность, вдоль косо поставленного ротора за счет действия осевой составляющей равнодействующей силы происходит неоднократный удар клыков о пень и отряхивание его от грунта, таким образом пень попадает в валок с минимальным количеством грунта.
