[1]Изобретение относится к -импульсно
технике и может быть использовано в устройствах автоматики и телемеханики .
[2]Цель изобретения - расширение функциональных возможностей и повышение помехоустойчивости.

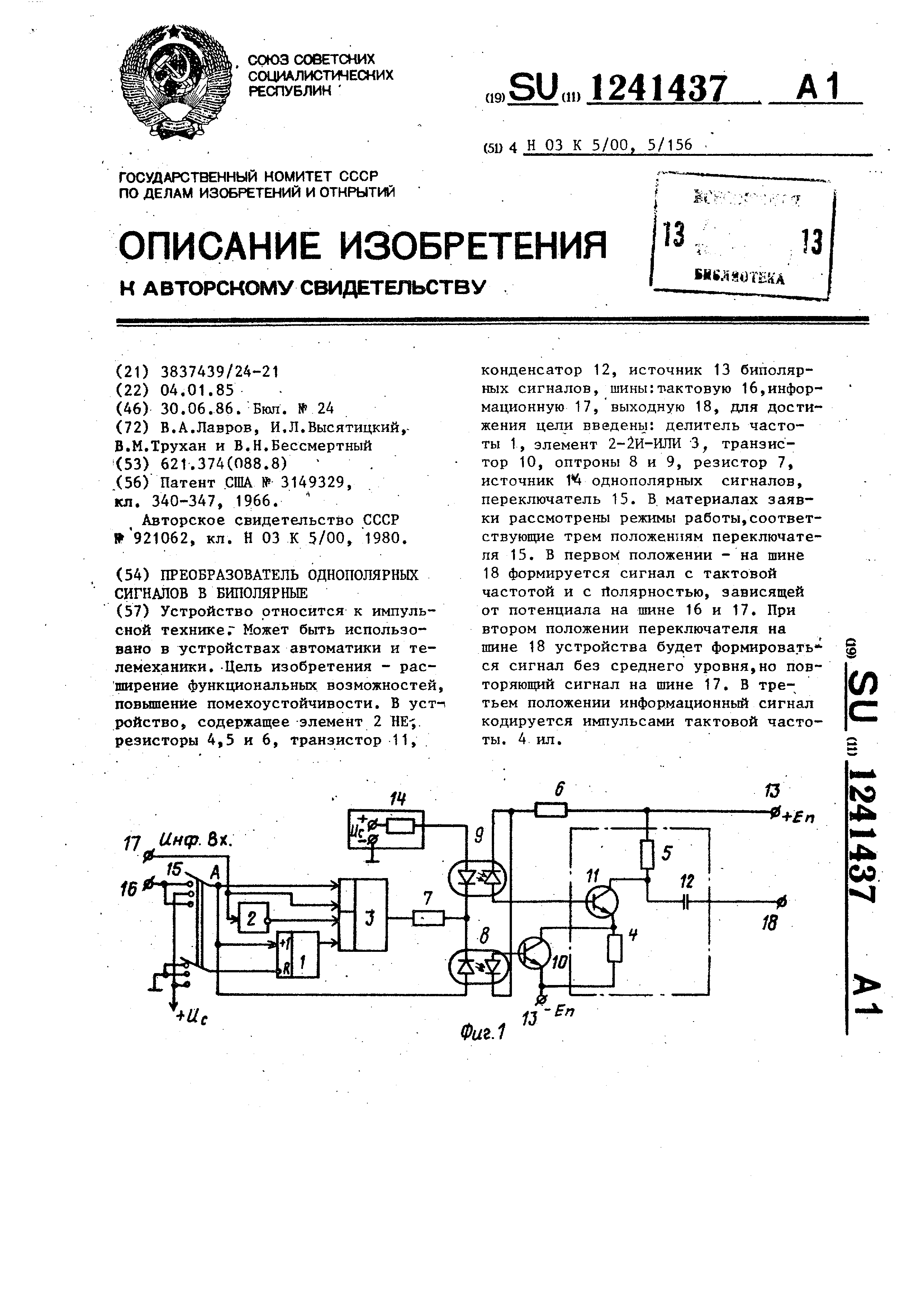

[3]На фиг. 1 приведена электрическая функциональная схема устройства; на фиг. 2 - 4 - временные диаграммы
работы устройства.,
[4]Устройство содержит делитель t частоты, элемент НЕ 2, элемент 2-2ИИЛИ
3, резисторы 4-7, оптроны 8 и 9, транзисторы 10 и 11, конденсатор 12, источник 13 биполярных
[5]сигналов, источник 14 однополярных
[7]сигналов, переключатель 15, тактовую
шину 16, информационную шину 17,выходную шину 18.
[8]Устройство работает следующим образом
.
[9]При первом положении переключат.ел 15 (фиг. 2) сигнал с делителя 1 частоты
запрещает прохождение сигнала с информационного входа через первую часть элемента 2-2И-ИЛИ 3 и работет
вторая его часть. При поступлении нулевых потенциалов на тактовую 16 и информационную 17 шины на выходе
элемента 2-2И-ИЛИ 3 формируется нулевой потенциал, протекает ток через оптрон 9, открьшается транзистор
11 и формируется нулевой потенциал на шине 18 устройства. Если на информацинной логический О
а на тактовой шине 16 - логическая 1, на выходе элемента 2-2И-ИЛИ 3 формируется логический О, через
оптроны 8 и 9 протекает ток,транзисторы 10 и 11 открываются и на выходе
устройства формируется отрицательный уровень напряжения. При поступлении
на входные шины 16 и 17 уровня логической 1, на выходе элемента 2-2И-
ИЛИ 3 формируется высокий потенциал, через оптроны 8 и 9 ток не протекает
, транзисторы 10. и 11 закрыть, на шине 18 устройства формируется положительный уровень напряжений.
[10]При втором положении переключателя 15 (фиг. 3) на выходе делителя 1
частоты логической О, препятствукмди прохождению импульсов с информационной
шины 17 через первую половину элемента 2-2И-ИЛИ 3. К одному из входов второй половины элемента 2-2И-ИЛ
3 подключен потенциал логической 1 от источника 14 однополярных сигна
[13]лов. Сигнал на выходе элемента 2-2И-
ИЛИ 3 формиру€ тся в соответствии с сигналом на информационной шине 17.
Оптроны 8 и 9, а также транзисторы 10 и 11 открываются и закрываются
одновременно, а на шине 18 устройства формируется сигнал.без среднего уровня
, но повторяющий сигнал на информационной шине 17.
[14]При третьем положении переключателя
15 (фиг. 4) через первую половину элемента 2-2И-Ш1И 3 проходят тактовые
сигналы с частотой в К раз меньшей, чем при нулевом уровне на шине 17,так
как к одному из входов подключен выход делителя 1 частоты, а через вторую
половину элемента 2-2И-ИЛИ 3 тактовые сигналы проходят.лишь при поло-
7кительном уровне напряжения на информационной шине 17. Поэтому на шине
18 устройства формируются двуполяр- ные импульсы без среднего уровня
при напряжении логической 1 с частотой , равной частоте импульсов на,
5 тактовой шине 16, а при напряжении логического О - с частотой в К
раз меньшей, чем частота импульсов на тактовой .шине 16, т.е. информационный
сигнал кодируется импульса- . ми тактоэой частоты. При этом обеспечивается гальваническая развязка
источникозз питания информационных и биполярных сигналов.
[17]Преобразователь однополярных сигналов в биполярные, содержащий
тактовую шину, информационную шину, соединенную с входом элемента НЕ,
первый резистор, первый вьшод которого соединен с эмиттером транзистора , котшектор которого соединен
с первым вьтодом второго резйсторА Г и через конденсатор - с выходом устройства
, второй вывод второго резистора соединен с первым вьшодом третьего резистора и положительной ши-
ной источника биполярных сигналов, отличающийся тем,что, с целью расширения функциональных
возможностей путем кодирования уровней однополярного сигнала импульсами
различной тактовой частоты и повышения помехоустойчивости, в него
введены источник однополярных сигналов , дополнительный транзистор,
первый и второй оптроны, четвертый резистор, элемент 2-2И-ИПИ, делитель.
[19]частоты, переключатель, первый и второй контакты которого соединены
с тактовой шиной, третий и четвертый контакты - с положительной шиной источника однополярного сигнала,пятый
и шестой контакты - с общей шиной , седьмой к онтакт - с первым входом элемента 2-2И-ИЛИ, первым выводом
первого оптрона и первым входом делителя частоты,установочный вход которого соединен с восьмым контактом
переключателя, а выход - с вторым входом элемента 2-2И-ИЛИ, третий вход
которого соединен с выходом элемента НЕ, четвертый вход - с информационной шиной, а выход через четвертый
[20]UHgj.Sx. I I А ппппппппппп
[26]Составитель С. Ермаков Редактор М.Недолуженко Техред Л.Олейник Корректор Т.Колб
[27]Заказ 3612/54 Тираж 81.6 Подписное ВНИИПИ Государственного комитета СССР
[28]по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5
[29]Лроизводственно-полиграфическое предприятие,г.Ужгород, ул. Проектная, 4
[31]резистор - с первьм вьгоодом второго оптрона и вторым выводом первого оптрона
, третий вывод которого соеди- i нен с вторым выводом третьего резистора
и вторым выводом второго оптрона , а четвертый вывод - с базой дополнительного транзистора, эмиттер ко-
торого соединен,с отрицательной шиной источника биполярных сигналов и вторым
выводом первого резистора, а коллектор - с эмиттером первого транзистора , база которого соединена с
третьим вьшодом второго оптрона,чет вертый вывод которого соединен с положительной
шиной источника однополярного сигнала.
[32]ппппппппппппп
п п п п п п
[34]Фиг.
