Потенциометрический датчик линейных ускорений

Для измерения линейных ускорений применяют потенциометрическио датчики с упруго подвешенной на плоских пружи 1ах инертной массой, с которой жестко связаны подвижный контакт потенциометра и медный стакан, взаимодействующий с демпфирующей магнитной системой.

Предлагаемый датчик более соверщенен, по сравнению с известными подобными датчиками, так как он обеспечивает уменьшение влияния поперечных составляющих ускорения на точность измерений. Это достигается тем, что, в нем применена дополнительная инертная масса, щарнирно связанная с основной, а упругие подвески масс направлены в противоположные стороны.

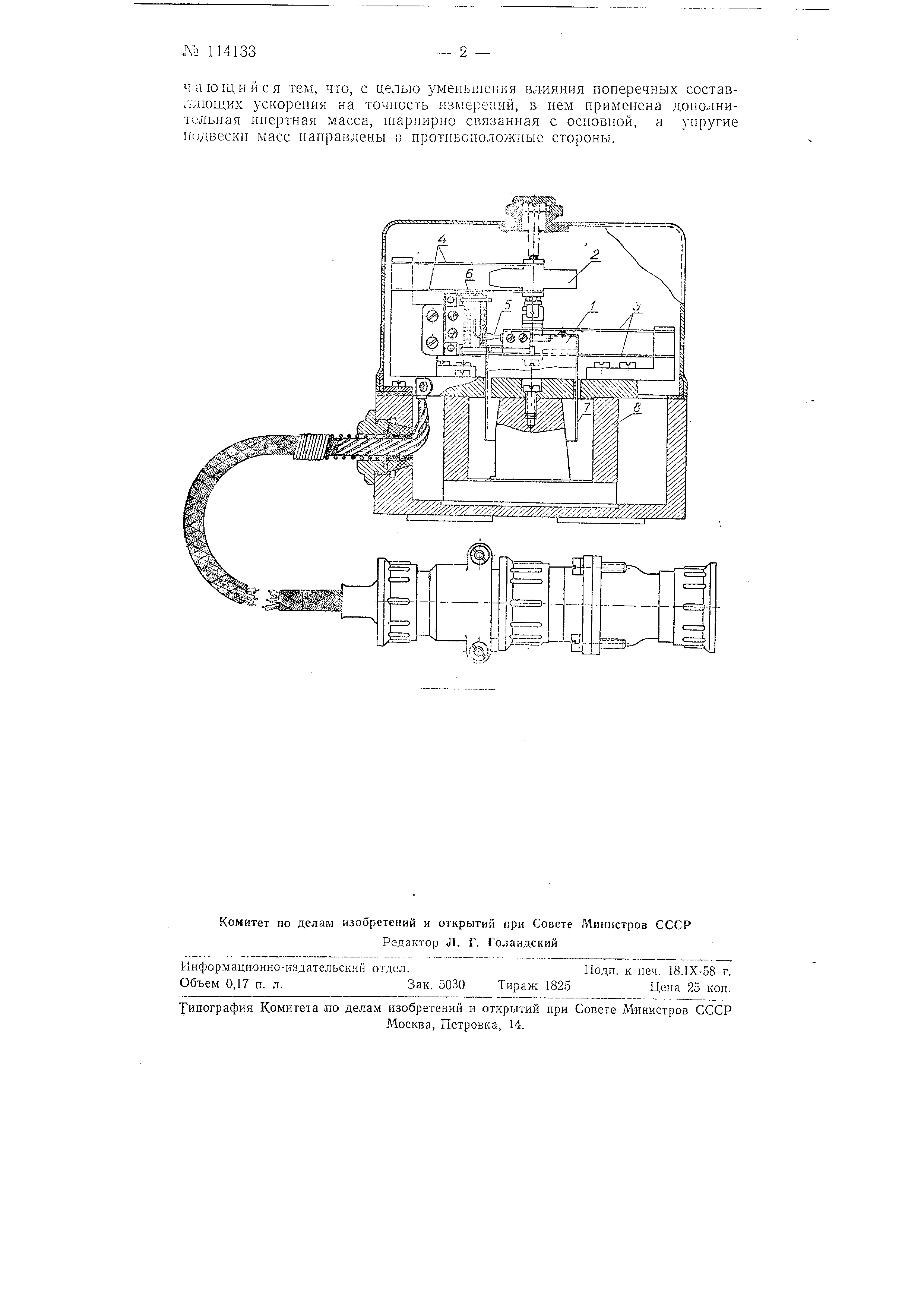

На чертеже изображена электрическая схема предлагаемого датчика.

Датчик выполнен в виде двух инертных масс 1 н 2 (основной и дополнительной ), расположенных друг под другом и шарнирно связанных между собой.Инертные массы 1 и 2 подвешены на плоских пружинах 3 и 4, установленных по разным сторонам от плоскости симметрии этих масс. Основная инертная масса 1 жестко связана с подвижным контактом 5 потенщюметра 6нс медным стаканом 7, который взаимодействует с магнитной системой 8 и создает демпфирующие усилия, способствующие успокоению подвижной системы датчика.

Под действием инерционных сил массы 1 и 2 перемещаются, что приводит к изменению положения контакта 5 потенциометра, т. е. изменению его омического сопротивления.

Предмет изобретения

Потенциометрический датчик линейных ускорений с подвешенной на плоских пружинах инертной массой, на которой укреплен подвижный контакт потенциометра, жестко связанной с электропроводным стаканом , взаимодействующим с демпфирующей магнитной системой, о тличающийся тем, что, с целью уменьшения влияния поперечных состав/;; ющкх ускорения на точиость измерений, в нем применена дополнительная инертная масса, п арнирио связанная с основной, а упругие подвески масс направлены i; противоположные стороны.
