[1]гGO

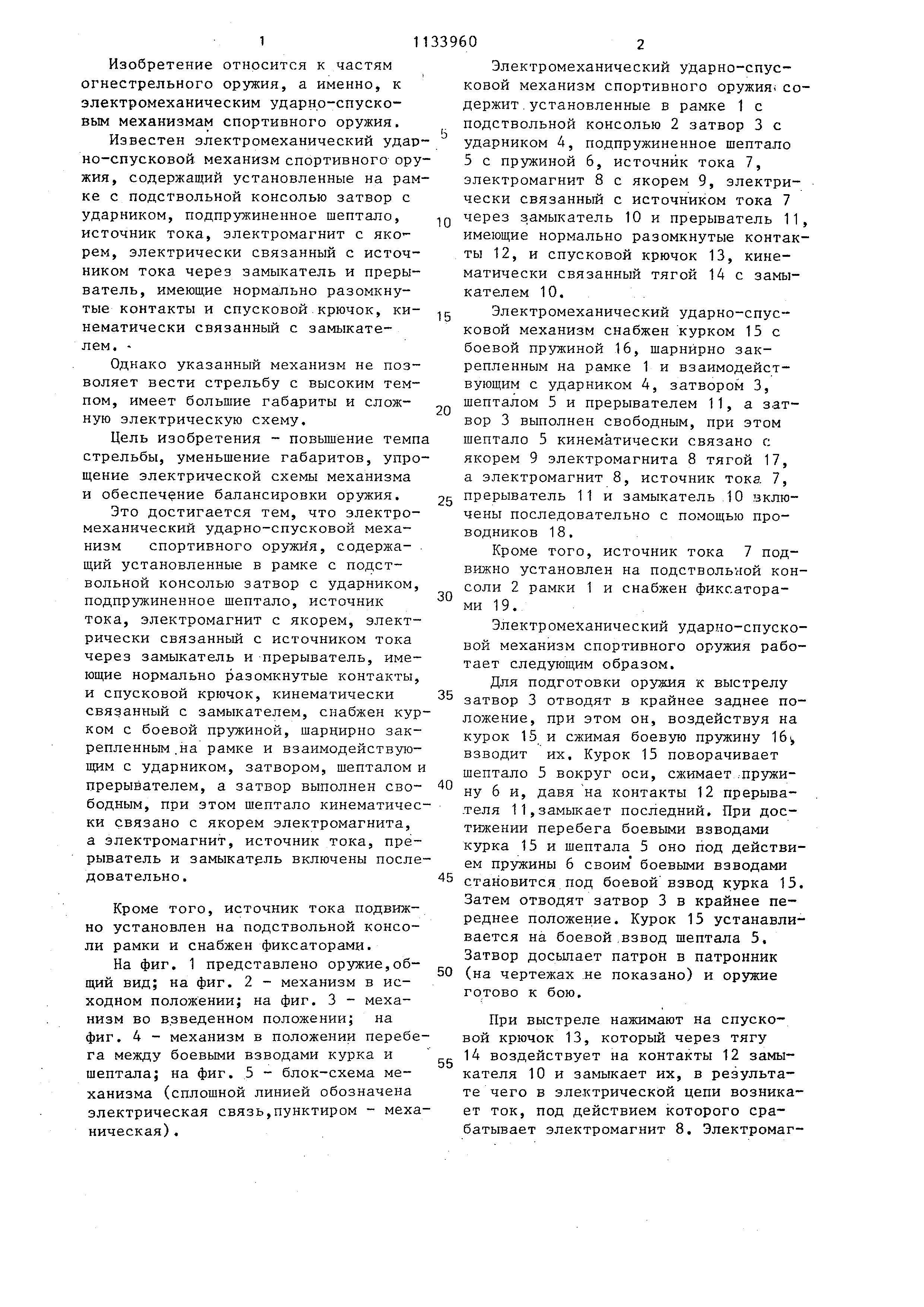

СО СО О5 1 Изобретение относится к частям
огнестрельного оружия, а именно, к электромеханическим ударно-спусковым механизмам спортивного оружия.
Известен электромеханический удар но-спусковой механизм спортивного ору
жия, содержащий установленные на рам ке с подствольной консолью затвор с ударником, подпружиненное шептало,
источник тока, электромагнит с якорем , электрически связанный с источником
тока через замыкатель и прерыватель , имеющие нормально разомкнутые
контакты и спусковой крючок, кинематически связанный с замыкателем . Однако
указанный механизм не позволяет вести стрельбу с высоким темпом , имеет большие габариты и сложную
электрическую схему. Цель изобретения - повышение темп стрельбы, уменьшение габаритов, упро
щение электрической схемы механизма и обеспечение балансировки оружия.
Это достигается тем, что электромеханический ударно-спусковой механизм спортивного оружия, содержащий
установленные в рамке с подствольной консолью затвор с ударником подпружиненное шептало, источник
тока, электромагнит с якорем, электрически связанный с источником тока
через замыкатель и прерыватель, имеющие нормально разомкнутые контакты и спусковой крючок, кинематически
связанный с замыкателем, снабжен ком с боевой пружиной, шарнирно зак репленным.на рамке и взаимодействую
щим с ударником, затвором, шепталом прерывателем, а затвор выполнен сво
бодным, при этом шептало кинематиче ки связано с якорем электромагнита,
а электромагнит, источник тока, пре рыватель и замыкатель включены посл довательно .
Кроме того, источник тока подвижно установлен на подствольной консоли рамки и снабжен фиксаторами.
На фиг, 1 представлено оружие,общий вид; на фиг. 2 - механизм в исходном положении; на фиг. 3 - механизм
во взведенном положении; на фиг. 4 - механизм в положении переб га между боевыми взводами курка и
шептала; на фиг. 5 - блок-схема механизма (сплошной линией обозначена
электрическая связь,пунктиром - мех ническая) , 1
02 Электромеханический ударно-спусковой механизм спортивного оружия; содержит
. установленные в рамке 1 с подствольной консолью 2 затвор 3 с ударником 4, подпружиненное шептало
5 с пружиной 6, источник тока 7, электромагнит 8 с якорем 9, электрически связанный с источником тока 7
через замыкатель 10 и прерыватель 11, имеющие нормально разомкнутые контакты
12, и спусковой крючок 13, кинематически связанный тягой 14 с замыкателем 10.
Электромеханический ударно-спусковой механизм снабжен курком 15 с
боевой пружиной 16, шарнирно закрепленным на рамке 1 и взаимодействующим с ударником 4, затвором 3,
шепталом 5 и прерывателем 11, а затвор 3 выполнен свободным, при этом
шептало 5 кинематически связано с якорем 9 электромагнита 8 тягой 17,
а электромагнит 8, источник тока 7, прерыватель 11 и замыкатель .10 включены
последовательно с помощью проводников 18. Кроме того, источник тока 7 подвижно
установлен на подствольной консоли 2 рамки 1 и снабжен фиксаторами 19.
Электромеханический ударно-спусковой механизм спортивного оружия работает следующим образом.
Для подготовки оружия к выстрелу затвор 3 отводят в крайнее заднее положение
, при этом он, воздействуя на курок 15 и сжимая боевую пружину 16j, взводит их. Курок 15 поворачивает
шептало 5 вокруг оси, сжимает .пружину 6 и, давя на контакты 12 прерывателя
11,замыкает последний. При достижении перебега боевыми взводами
курка 15 и шептала 5 оно под действием пружины б своим боевыми взводами
становится под боевойвзвод курка 15. Затем отводят затвор 3 в крайнее переднее
положение. Курок 15 устанавливается на боевой .взвод шептала 5. Затвор досыпает патрон в патронник
(на чертежах не показано) и оружие готово к бою. При выстреле нажимают на спусковой
крючок 13, который через тягу 14 воздействует на контакты 12 замыкателя
10 и замыкает их, в результате чего в электрической цепи возникает
ток, под действием которого срабатывает электромагнит 8. Электромаг
3 нит 8 вытягивает якорь 9, через тягу 17 поворачивает шептало 5 вокруг
оси, и, ..сжимая пружину 6, освобождает боевой взвод курка 15. Курок 15
под действием боевой прз/жины 16 поворачивается по часовой стрелке вокруг
оси и размыкает контакты 12 прерывателя 11. Цепь разомкнута, воздей ствие электромагнитных сил на якорь
прекращено. Шептало 5 под действием пружины 6 вытягивает тягой 17 якорь
9 из электромагнита 8. При дальнейшем повороте курок 15 ударяет по ударнику 4, в результате чего происходит
выстрел. Под воздействием пороховых газов затвор 5 движется назад и автоматически по вьшеописанно/
7/ / / -4-Д Фиг.г 18 0
ну циклу производит подготовку оружия к очередному выстрелу. Для производства следующего выстрела
нажимают на спусковой крючок. В случае необходимости, перед стрельбой перемещением источника тока
7 на подствольной консоли 2 рамки 1 устанавливают требуемые для стрелка
центр тяжести оружия и его момент инерции, а положение источника тока
7 фиксируют фиксаторы 19. Таким обра ,зом обеспечивается балансировка оружия,
Использование изобретения позволяет повысить темп стрельбы, уменьшить габариты и упростить электрическую
схему механизма, а также обеспечить необходимую балансировку оружия.
