Устройство для получения спермы от хряков

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ СПЕРМЫ ОТ ХРЯКОВ, выполненное в виде чучела, установленного на основании посредством передней и задней стоек, в полости которого смонтированы вагинодержатель с вагиной, спермоприемник и приспособление для обогрева, причем чучело связано с передней стойкой шарнирно, отличающееся тем, что, с целью повышения эффективности и обеспечения физиологически оптимальных условий взятия спермы, вагинодержатель закреплен в полости чучела посредством универсального шарнира, вагона соединена со стенками чучела с помощью пружин, а задняя стойка выполнена телескопической и снабжена размеш,енной внутри нее пружиной.

СРиг.7

1С

о со со со

Изобретение относится к искусственному осеменению животных.

Сперму от производителей, предназначенную для искусственного осеменения самок , получают на искусственную вагину, которую во время садки производителя на специальное устройство или другое животное держат Б руках или закрепляют в устройстве (чучеле). Так получают сперму от быков и баранов.

Рефлексы совокупления и эякуляции у хряков-производителей длятся сравнительно долгое время, поэтому искусственную вагину закрепляют в чучеле 1.

Известно устройство для получения спермы от хряков, выполненное в виде чучела с вагинодержателем, спермоцриемником и приспособлением для обогрева, установленного на опорных стойках. Вагина со спермоприемником установлена жестко. На спине чучела закреплена эластичная прокладка. Задняя о.,орная стойка чучела регулируется по высоте, а передняя выполнена шарнирно поворотной 2.

Недостаток известных устройств заключается в том, что искусственная вагина в чучеле закрепляется неподвижно к чучелу. Это не соответствует анатомо-физиологической функции и состоянию влагалища свиноматки и сказывается отрицательно на совокупительном рефлексе. При жестко укрепленной искусственной вагине у части хряков при несоответствии высоты чучела с высотой хряка при совокупительном рефлексе возможны перегибы полового члена, что вызывает болезненную реакцию.

В известных устройствах для взятия спермы от хряков задняя часть устройства регулируемая по высоте. Для каждого хряка необходимо устанавливать соответствующую высоту устройства.

Известное устройство выполнено из дерева , на спине чучела закреплена эластичная прокладка. Это не позволяет проводить тщательную обработку устройства, его дезинфекцию , что полностью исключает выполнение санитарных требований и такое устройство недолговечно.

Цель изобретения - повышение эффективности и обеспечение физиологически оптимальных условий взятия спермы.

Поставленная цель достигается тем, что Б устройстве для получения спермы от хряков , выполненным в виде чучела, установленного на основании посредством передней и задней стоек, в полости которого смонтированы вагинодержатель с вагиной, спермоприемник и приспособление для обогрева, причем чучело связано с передней стойкой шарнирно, вагинодержатель закреплен в полости чучела посредством универсального шарнира, вагина соединена со стенками чучела с помощью пружин, а задняя стойка выполнена телескопической и снабжена размещенной внутри нее пружиной.

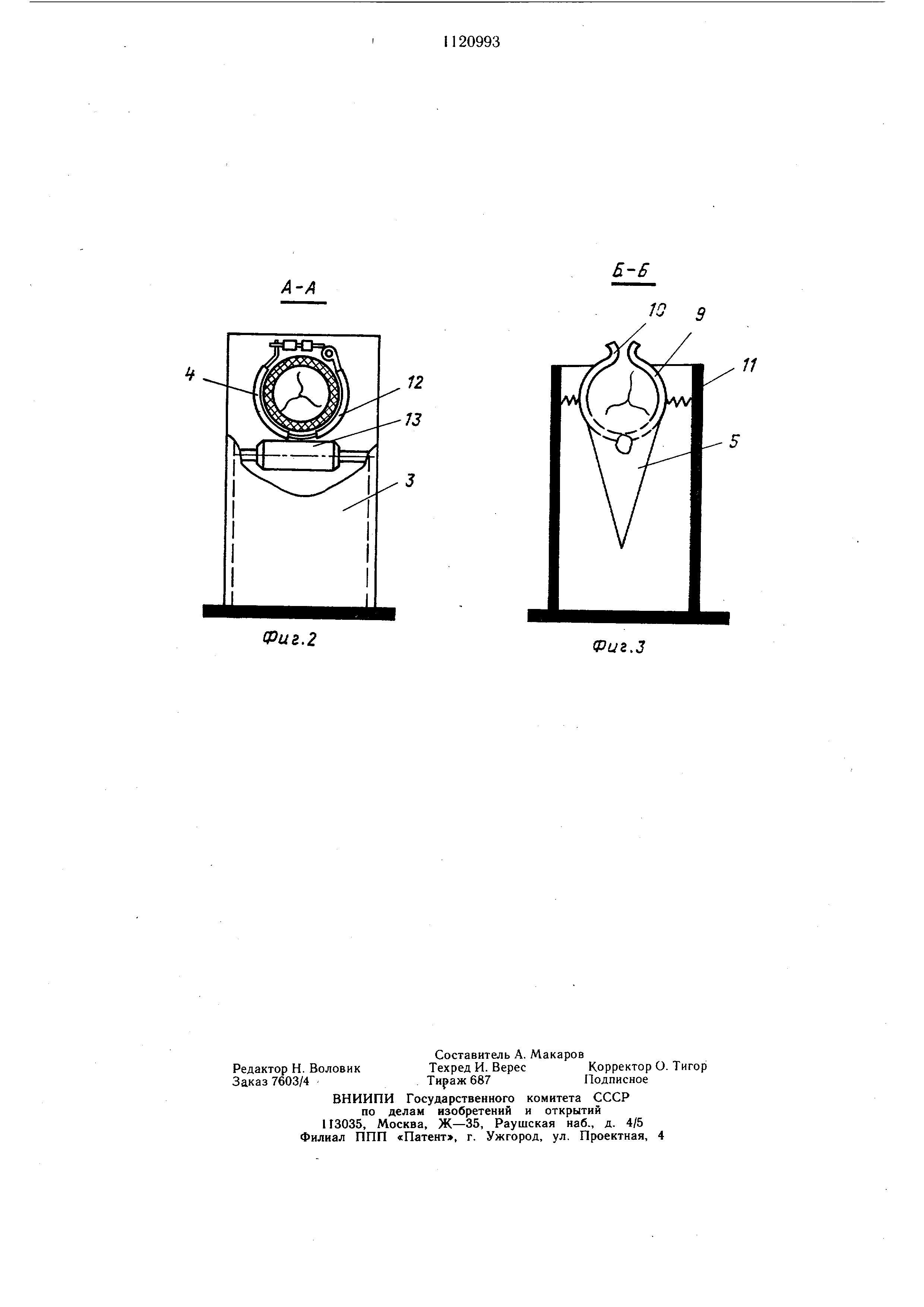

На фиг.1 изображено устройство с эластичным вырезом его стенки и стенки термостата , общий вид; на фиг. 2 - разрез А-А на фиг. 1 (общий вид задней стенки термостатирующей камеры, где крепится входной конец искусственной вагины); на фиг. 3 - разрез Б-Б на фиг. 1; (крепление вагины в термостатирующей камере со стороны спермоприемника ).

Устройство имеет станину 1, корпус 2, термостатирующую камеру 3, куда вставляется искусственная вагина 4 со спермоприем5 НИКОМ 5. Задняя стойка 6 устройства выполнена как амортизатор и состоит из двух вхо дящих одна в другую труб с пружиной. Передняя стойка 7 имеет щарнир 8. Со стороны спермоприемника 5 искусственная вагина 4 укрепляется на полукольцах 9, име ющих зажим 10. Полукольца 9 к термостатирующей камере 3 прикрепляется пружинами или резиновыми лентами 11. На задней стенке камеры 3 (фиг. 2) входной конец искусственной вагины 4 устанавливается в 5 полукольца 12, которые укреплены на шарнирах 13, обеспечивающих подвижность полуколец вниз-вверх, слева-направо. Благодаря применению таких приспособлений искусственная вагина свободно перемещается вокруг своей продольной оси без движения 0 в горизонтальном направлении. Возможность подъема задней части корпуса чучела 2 для установки и изъятия искусственной вагины 4 осуществляется шарниром 14 и фиксирующей планкой 15.

Сверху устройство покрыто тканью, пропитанной эпоксидной смолой.

Устройство работает следующим образом .

При садке хряка на чучело 2 срабатывает амортизирующее устройство 6. Хряк вво0 дит половой член в искусственную вагину 4, которая закреплена с возможностью перемещения вокруг своей продольной оси в любом направлении. Это обеспечивает сохранение физиологических требований, предъявляемых при совокупительном рефлексе и эякуляции .

Наличие амортизатора смягчает удары нижней части туловища хряка во время садки на чучело.

Предлагаемое устройство по сравнению 0 с существующим обеспечивает оптимальные условия для проявления условных половых рефлексов и выделение спермы высокого качества .

Внещнее покрытие устройства позволяет проводить мойку и дезинфекцию чучела лю5 быми дезсредствами при температуре до 100° без повреждения целостности чучела.
