[2]ГАЗОСЕПАРАТОР ЦЕНТРОБЕЗШОГО НАСОСА ДЛЯ ДОБЫЧИ ИЗ СКБАЖЖ
[3]Полезная модель относится к области насосостроения и может быть использованй в газосепараторах центробежных насосов для добычи нефти из скважин.
[4]Широко известен газосепаратор центробежного насоса для добыч&1 нефти из скважин, включающий цилиндрический корпус и, установленные на валу, один или несколько центробежных лопастных сепараторов, одно или несколько центробежных колес и направляющих аппаратов и шнек для перемещения газожидкостной смеси (I, 2).
[5]К недостаткам известного газосепаратора следует отнести:
[6]-незащищенность внутренней поверхности цилиндрического корпуса от гидроабразивного износа под действием вращающихся с епарат оров;
[7]-налич1л,е цилиндрического барабана на сепараторах, значительно увеличивающего их массу и, как следствие, центробежные силы, возде/Эствующие на радиальные опоры вала газосепаратора;
[8]-наличйе кольцевой выточки под стопорное кольцо на внутренней поверхности корпуса газосепаратора, вызывающей разрыв корпуса при эксплуатации газосепаратора;
[9]-наличие дополнительного сепарирующего узла, значительно усложняющего конструкцию газосепаратора.
[10]Сущность настоящей полезной влодели заключается в обеспечении защиты корпуса от гидроабразивного износа, в сш5жении нагрузок на радиальные опоры вала газосепаратора, в исключении центробежной ступени (рабочего колеса и направ; ляющего аппарата) и в упрощении общей коне тру кции.
[11]Объект - полезная модель мне - Е 21 в 43/38
[12]Указанные задачи достигаются тем, что в цилиндрический корпус установлена втулка с возможностью его защр1ты от гвдроабразивного износа, сепараторы снабжены OTKPHTHIVJK радиальньшли лопастями, а меаду шнеком и сепараторами установлен лопастный выпрямитель потока газожидкостной смеси, каждая лопасть которого перпендикулярна соответствующей ей плоскости, парал сельной оси вала газосепаратора.

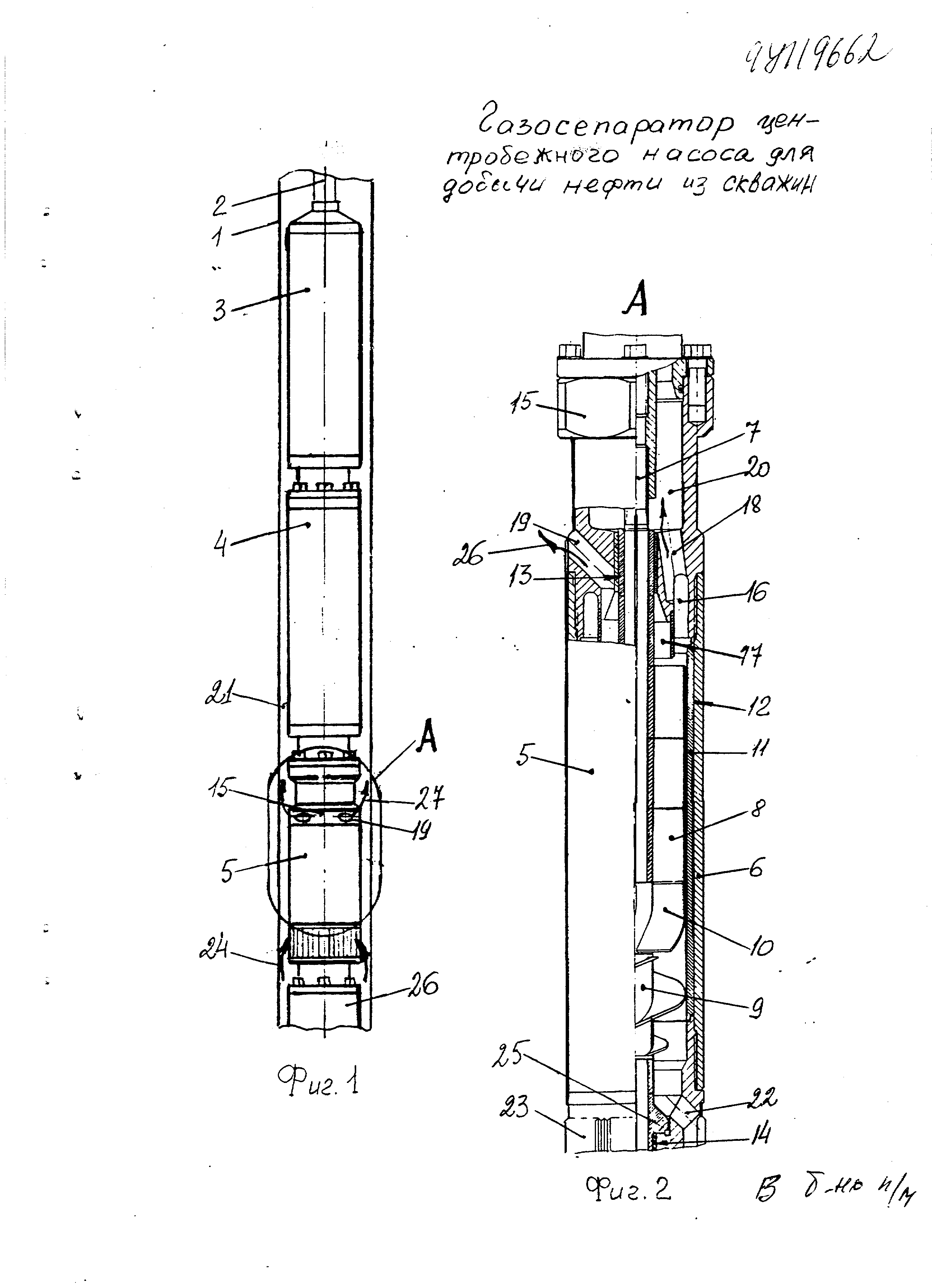

[13]Сущность пре,дложенного газосепаратора центробежного насоса для добычи нефти из скважин поясняется чертежом на одном листе, где на фиг.1 изображен обтш вид насоса, а на фиг.2 - конструкция газосепаратора.
[14]Предложенный насос (.) опускается в скважину I на трубах 2 и включает верхний насосный модуль 3, нИоШшй насосный модуль 4 и модуль газосепаратора 5. В газосепаратор 5 установлены цилиндрический корпус б, вал 7, несколько центробежных лопастных сепараторов 8 и шнек 9 для перемещения газожидкостной смеси. Между сепаратором 8 и шнеком 9 установлен лопастной выпрямитель потока газожидкостной смеси 10. Сепараторы 8 и выпрязаитель потока 10 снабжены открыты ли лопастями, каждая из которых направлена перпендикулярно соответствующей ей плоскости, параллельной оси вала 7 газосепаратора 5. В корпус 6 установлена втулка II, запщщающая внутреннюю поверхность 12 6 от гидроабразивного износа. Вал 7 газосепаратора 5 вращается в верхней 13 PI нижней 14 радиальных опорах. В верхней части корпуса 6 головка 15 образует внешнюю 16 и внутреннюю 17 кольцевые камеры и снабжена каналами 18 и 19, соединяюидали, соответственно, внешнюю камеру 16 с полостью 20 головки 15 и внутреннюю камеру 17 - с окружающей средой 21. Газожидкостная смесь поступает в газосепаратор 5 по каналарл 22 основания 23 (направление движения газожидкостной смеси указано стрелкалш 24).Действующие осевые усилия воспринимаются упорньш подщ1 пником 25. Насос приводится в работу погружнызу электродвигателем 26.
[15]Предложенным газосепаратор центробежного насоса для добычи нефти из скважин работает следующим образом. Газо:№дкостная смесь по каналш 22 основаш я 23 поступает Б газосепаратор 5 к шнеку 9, создающему определенный напор для перемешеш я газощ дкостной смесж внутри газосепаратора 5. Выпрямитель 10 обеспечивает безударный вход потока на лопасти сепараторов 8. Под действием центробежных сил, создаваемых сепараторами 8, газолсидкостная смесь сепарируется на Жидкую и газовую (разы, которые в верхней части корпуса б попадают, соответственно, во внешнюю 16 и внутреннюю 17 ка1 1еры. Из внешней кшлчеры 16 жщкая фаза по каналам 18 попадает в полость 20, сообщающейся с нижним насосншл модулем 4. Газовая фаза из внутренней камеры 17 по каналаи 19 выбрасывается в окружающую среду 21 (направление движения газовой фазы указано стрелкагуЖ 27).
[16]Предложенная конструквдя позволит защитить внутреннюю поверхность 12 корпуса 6 газосепаратора 5 от гидроабразивного износа, а радиальные опоры 13 и 14 вала 7 - от дополнительной радиальной нагрузки и повысить, тем самы1У1, надежность и долговечность газосепараторов центробежных насосов для добычи нефти из скважин, исключить центробежную ступень и улучшить, тем саь/ым, всасывающую способность газосепараторов . Предложенная конструкция проще и удобнее для изготовления и эксплуатации.
[17]Источники информации:
[18]1.Авт.свидетельство СССР 1з II61694, кл.Е21 В 43/38, 1982.
[19]2.Модули насосные-газосепараторы МПГ и ШГК, ТУ26 06-1416-84, М., 1984.
