ОРОСИТЕЛЬ ГРАДИРНИ

Полезная модель относится к энергетике и химической промышленности, может быть использована как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды и решает задачу повышения эффективности тепломассообменного процесса. Указанная задача решается за счет того, что ороситель градирни в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, согласно полезной модели, в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие желобковые профильные элементы в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек. 1 ил.

Ороситель градирни в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, отличающийся тем, что в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие желобковые профильные элементы в соотношении 1:2:1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

Полезная модель относится к энергетике и химической промышленности и может быть использована как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.

Известен ороситель градирни в виде модуля из слоев параллельных друг другу перфорированных труб из термопластичного материала, сваренных по торцам модуля между собой в местах соприкосновения, причем концевые участки труб выполнены без перфорации, и поперечное сечение концевого участка трубы выполнено уширенным относительно поперечного сечения перфорированного участка трубы. [Патент РФ №2141616, МПК F28F 25/00, ОРОСИТЕЛЬ ГРАДИРНИ / Самойлов Г.А. и др; Заявлено 11.11.1997; Опубл. 20.11.1999 Бюл. №32].

Недостатком данного оросителя градирни является возможность свободного проскока капельного потока воды внутри перфорированных труб, что не обеспечит должного взаимодействия его с потоком воздуха. А также невозможность турбулизации капельного потока воды в объеме блока оросителя.

Наиболее близким техническим решением (прототипом) является ороситель градирни в виде модуля из слоев полимерных ячеистых труб, в котором трубы выполнены цилиндрическими, размещенными во всех слоях

параллельно друг другу и сварены по торцам модуля между собой в местах соприкосновения. Трубы в смежных слоях размещены в шахматном порядке относительно друг друга [Патент РФ №2141617, МПК F28F 25/08, / Быковец В.П. и др.; Заявлено 18.08.97; Опубликовано 20.11.99. Бюл. №32].

Основным недостатком конструкции также является возможность свободного проскока капельного потока воды без его контакта с оросителем, при установке модуля в градирне с вертикальным размещением полимерных ячеистых труб. Указанный недостаток приводит к снижению контакта воздушного потока с потоком воды непосредственно на поверхности оросителя, в результате чего снижается эффективность тепломассообменного процесса. И также невозможность турбулизации капельного потока воды в объеме блока оросителя.

Полезная модель решает задачу повышения эффективности тепло-массообменного процесса.

Указанная задача решается за счет того, что ороситель градирни в виде модуля из слоев полимерных сетчатых оболочек, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, согласно полезной модели, в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие желобковые профильные элементы в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

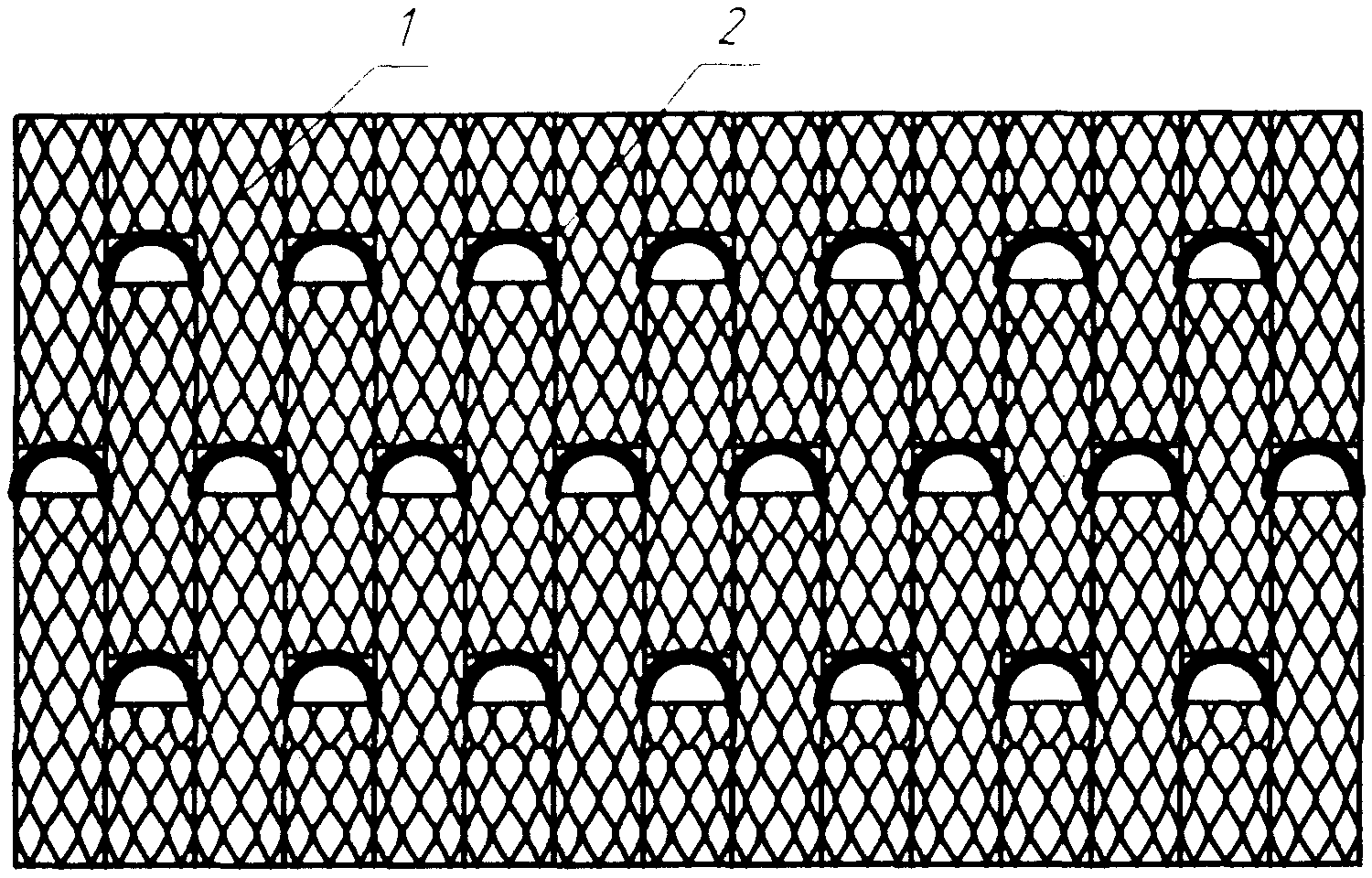

На фиг. изображен общий вид оросителя градирни.

Ороситель градирни составлен в виде модуля из слоев полимерных сетчатых оболочек 1, выполненных цилиндрическими, размещенных во всех вертикальных слоях параллельно друг другу и сваренных по торцам модуля между собой в местах соприкосновения, причем в составе каждого ряда вертикально размещенных сетчатых оболочек установлены горизонтально лежащие желобковые профильные элементы 2 в соотношении 1 к 2 к 1 для каждого последующего ряда вертикально размещенных сетчатых оболочек.

Ороситель градирни работает следующим образом.

Оборотная вода подается на ороситель градирен и под действием массовых сил проходит сквозь него стекая тонкой струйкой по полимерным ячеистым трубам. Желобковые профильные элементы препятствуют свободному проскоку капельного потока в трубном пространстве оросителя, дополнительно турбулизируя восходящий воздушный поток, интенсифицируя тем самым процесс тепломассообмена, что способствует увеличению времени контакта капель воды с потоком воздуха.

К основным преимуществам предлагаемой конструкции оросителя градирен относятся следующие:

- эффективность конструкции, за счет исключения возможности свободного проскока капельного потока в трубном пространстве без контакта с поверхностью оросителя;

- прочность конструкции, благодаря высокой демпфирующей способности сетчатых оболочек;

Полезная модель соответствует критерию "промышленная применимость" и может быть использовано в энергетике и химической промышленности как составная часть тепломассообменного оборудования при непосредственном контакте между газом и жидкостью, в частности в промышленных градирнях для охлаждения оборотной воды.
