[1]Полезная модель относится к строительству, а именно к сооружению монолитных железобетонных перекрытий, может найти применение в сооружениях опорных многоэтажных конструкций зданий различного назначения.
[2]Известно стыковое соединение безбалочного железобетонного перекрытия с колонной (патент №2179612, МПК7 Е 04 В 5/43, oп. 2002.02.20), содержащее колонну в виде трубы, стальную, надколонную плиту с центральным отверстием, закрепленную на колонне посредством косынок и вертикально установленные внутри колонны напротив каждой косынки ребра жесткости, высотой не меньше двух толщин плиты перекрытия.
[3]К недостаткам известного технического решения можно отнести сложность конструкции и малую несущую способность стыка колонны с плитой перекрытия, что не позволяет выполнять отверстия в перекрытии для проходок коммуникаций непосредственно у граней колонны.
[4]Известно более близкое стыковое соединение безбалочного железобетонного перекрытия с колонной (варианты), принятое за прототип (патент РФ №2194825. МПК Е 04 В 5/43, oп. 2002.12.20), содержащее колонну и плиту перекрытия, арматурные каркасы колонны и плиты перекрытия, стальные пластины с отверстиями для пропуска арматуры, поставленные на ребро, размещенные напротив каждой грани колонны, симметрично относительно осей колонны, и жестко закрепленные к арматурному каркасу плиты.
[5]Недостатками этого известного технического решения являются сложность исполнения, связанная с повышенной трудоемкостью монтажа, а также малая несущая способность стыка колонны с перекрытием, не позволяющая выполнять отверстия в перекрытии для проводок коммуникаций непосредственно у граней колонны.
[6]Предлагаемая полезная модель направлена на устранение вышеуказанных недостатков известного и от ее применения может быть получен следующий технический результат, который заключается: во-первых, в достижении максимальной простоты стыкового соединения, позволяющего с минимальной трудоемкостью осуществлять монтажные работы, во-вторых, повышается несущая способность, позволяющая выполнять отверстия в плите перекрытия для проходок вертикальных коммуникаций в непосредственной близости от колонны.
[7]Это достигается за счет того, что в теле плиты перекрытия над колонной устанавливают скрытую стальную капитель, состоящую из соединенных между собой
[8]четырех стержней жесткой арматуры из балочных или уголковых профилей, концы которых выступают за пределы сечения колонны на расстояния от двух до пяти толщин плиты перекрытия.
[9]Расположение капители над колонной может быть различным и определяется, как правило, положением отверстий в плите перекрытия для проходки вертикальных коммуникаций. Так при размещении отверстий в плите перекрытия у граней колонны, жесткую арматуру (стержни) капители располагают под углом примерно 45 градусов к осям сечения колонны. Если же отверстия в плите перекрытия расположены у ребер колонны, то жесткую арматуру (стержни), капители располагают под углом примерно 90 градусов к осям сечения колонны.
[10]Повышенная несущая способность предлагаемого стыкового соединения обеспечивается тем, что жесткая арматура скрытой стальной капители воспринимает не только все поперечные срезающие усилия, но и часть изгибающих моментов, действующих в плите перекрытия. Это обстоятельство позволяет выполнять в плите перекрытия отверстия для вертикальных проходок непосредственно у самой колонны, т.е. в тех зонах, которые по ряду соображений чаще всего оказываются наиболее целесообразными для размещения коммуникаций в зданиях различного назначения.
[11]Предлагаемое техническое решение предусматривает: соединение колонны с плитой перекрытия с ортогональным расположением крестообразной (четырехсторонней) капители; соединение колонны с плитой перекрытия с осевым расположением двусторонней капители; соединение колонны с плитой перекрытия с диагональным расположением крестообразной (четырехсторонней) капители; соединение колонны с плитой перекрытия с диагональным расположением двусторонней капители.
[12]Особенность предлагаемого устройства заключается в создании простого и надежного узла соединения плиты перекрытия с колонной при одновременном повышении его несущей способности до такой степени, чтобы можно было размещать отверстия в перекрытии для проходки вертикальных коммуникаций непосредственно у самой колонны. Над сечением колонны между нижней и верхней арматурными сетками плиты перекрытия установлена металлическая капитель. Она состоит из соединенных между собой прокатных стержней из швеллеров (двутавров, уголков и т.д.). Концы этой капители выступают за пределы сечения колонны на расстояние, равное от двух до шести толщинам плиты перекрытия. В зависимости от положения отверстий, располагаемых в непосредственной близости от колонны, капитель может быть повернута вокруг оси колонны.

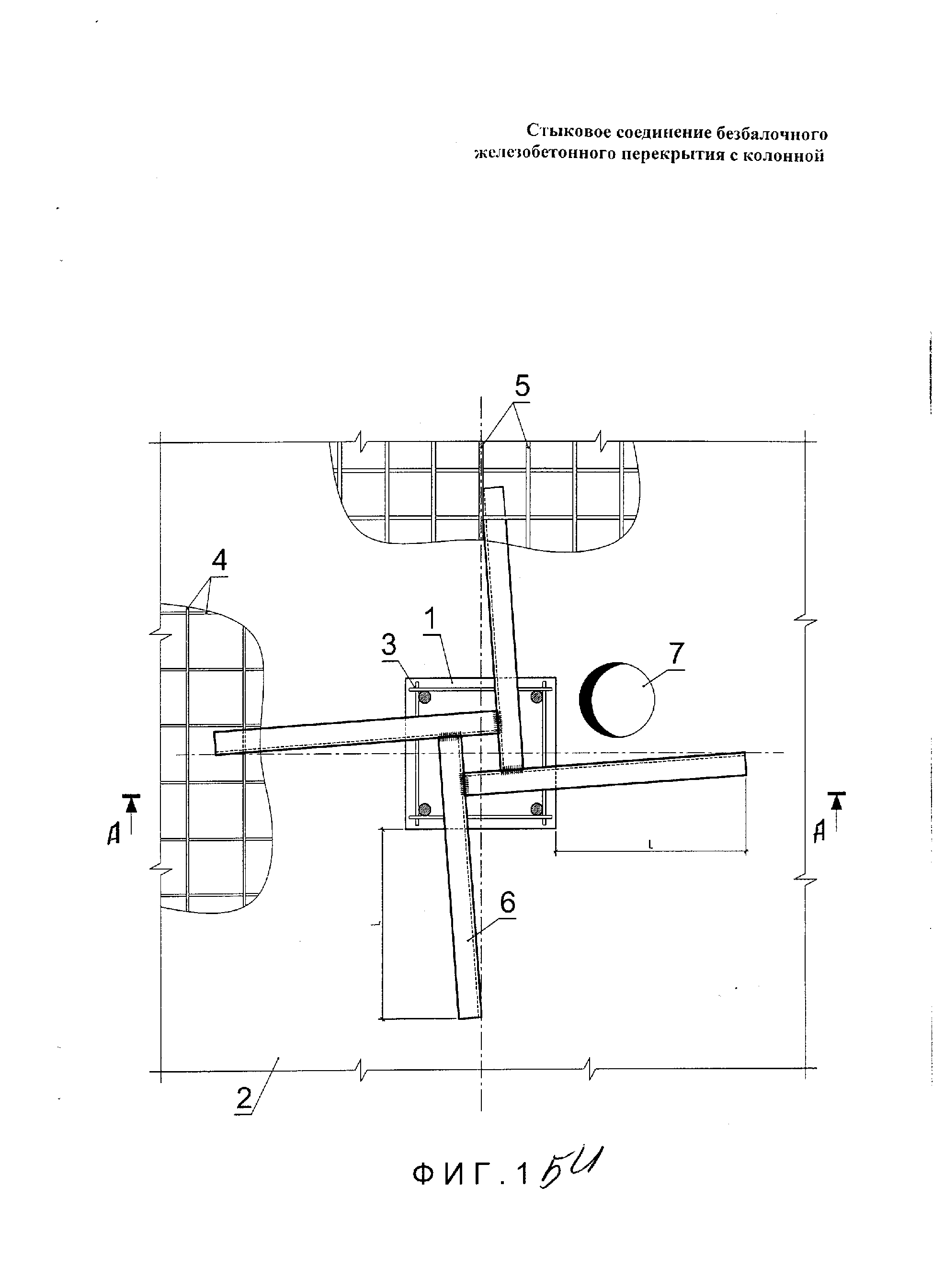

[13]На фиг.1 изображено соединение колонны с плитой перекрытия с ортогональным расположением крестообразной (четырехсторонней) капители, вид в плане;
[14]На фиг.2 - то же, с осевым расположением двусторонней капители, вид в плане;
[15]На фиг.3 - то же, с диагональным расположением капители крестообразной (четырехсторонней), вид в плане;
[16]На фиг.4 - то же, с диагональным расположением двусторонней капители, вид в плане;
[17]На фиг.5 - разрез А-А на фиг.1 соединения колонны с плитой перекрытия;

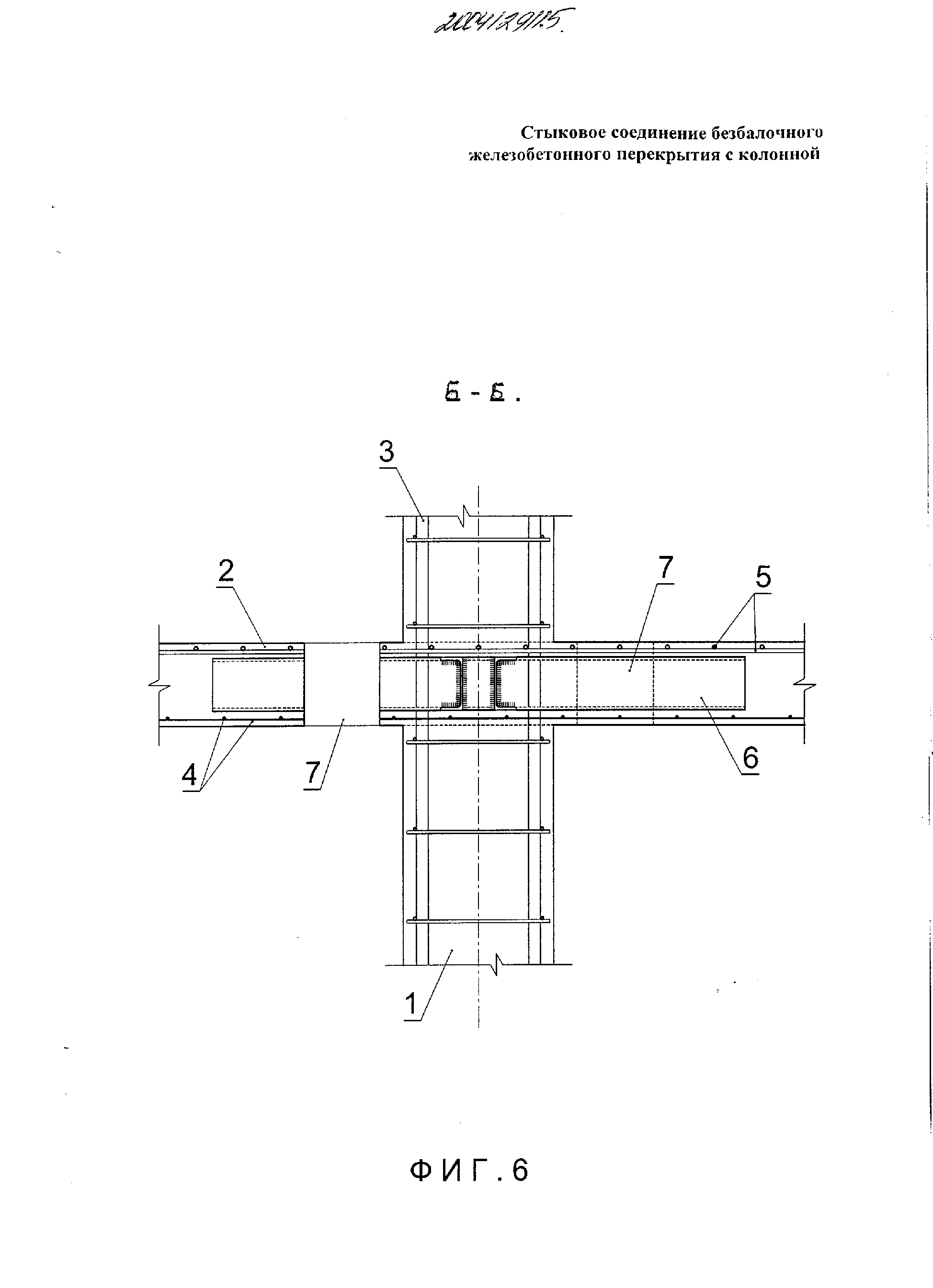

[18]На фиг.6 - разрез Б-Б на 4)иг.2 соединения колонны с плитой перекрытия.
[19]Стыковое соединение безбалочного железобетонного перекрытия с колонной содержит колонну 1 и плиту перекрытия 2, внутри колонны 1 установлен каркас 3, внутри плиты 2 расположены нижняя сетка 4, верхняя надопорная сетка 5 и стальная капитель 6. Расстояния L от концов капители 6 до ближайших граней колонны 1 равно от двух до пяти толщин h плиты перекрытия 2. Сечения стержней капители 6 определяют расчетом для каждого конкретного случая действия нагрузок на плиту перекрытия 2 с учетом (или без учета) размеров и мест расположения отверстий 7.
[20]Монтаж стыкового соединения осуществляют следующим образом.
[21]На опалубку, подведенную под перекрытие, укладывают нижнюю сетку 4 плиты перекрытия 2, арматурный каркас 3 колонны 1 предварительно выведен над опалубкой. Затем капитель 6 устанавливают в проектное положение. При наличии отверстий 7 в плите 2 закрепляют соответствующие устройства для образования этих отверстий в процессе бетонирования. На капитель укладывают верхнюю надопорную сетку 5 плиты 2 и фиксируют, при необходимости, все установленные в проектные положения элементы от возможных их смещений при укладке бетонной смеси. Соединение готово к заполнению бетоном.
[22]Как видно из приведенного описания, предлагаемое стыковое соединение безбалочного железобетонного перекрытия с колонной является предельно простым в монтаже и обладает необходимой запрограммированной степенью надежности, обеспеченной даже при наличии отверстий в наиболее напряженной зоне плиты, т.е. у самой колонны.
[23]Простота и высокая надежность предлагаемого соединения подтверждена натурным исполнением и испытаниями при строительстве многокорпусного 9-этажного жилого дома в г. Красноярске, часть которого уже сдана в эксплуатацию.
