[1]Полезная модель относится к машиностроению и может быть использована для удаления заусенцев на профиле шлицевого отверстия, образованных при прорезке кольцевых внутренних канавок после операции протягивания шлицевого отверстия или после снятия фасок с торца профиля шлицевого отверстия.
[2]Известна шлицевая протяжка (а.с. №1547976, М кл. B 23 D 43/00, Бюл. №9, 07.03.1990), содержащая наклонные режущие зубья, предназначенные для прецизионной обработки боковых поверхностей шлицевых впадин.
[3]Недостатком конструкции является то, что для обработки протяжкой требуется протяжной полуавтоматический станок, при этом протяжка должна быть с хвостовиками, что неоправданно удлиняет инструмент и увеличивает расходы на него, а для полного удаления заусенцев без изменения размеров окончательно обработанного шлицевого отверстия необходимо применять несколько протяжек, изготовленных с различной толщиной зуба в, пределах; поля допуска на толщину зуба детали.
[4]Известны шлицевые прошивки (см. Справочник конструктора-инструментальщика. М., «Машиностроение», 456 с. с ил. стр.366, 1975), применяемые для калибровки и устранения различных деформаций
[5]отверстия, содержащие шлицевую направляющую, режущую и калибрующие части, при этом направляющая и выполненная с режущими боковыми кромками режущие части имеют, по крайней мере, по одному зубу с передним углом у в плоскости симметрии зуба.
[6]Недостатком известной конструкции является то, что для полного удаления заусенцев без изменения размеров окончательно обработанного шлицевого отверстия необходимо применять несколько прошивок изготовленных с различной толщиной зуба в пределах поля допуска на толщину зуба детали.
[7]Решаемая задача: улучшение качества обработки шлицевых отверстий и обеспечение возможности их обработки одним инструментом без изменения размеров детали.
[8]Данная задача решается тем, что в указанной шлицевой прошивке-протяжке для удаления заусенцев, содержащей направляющую и выполненную с режущими боковыми кромками режущую части, имеющие, по крайней мере, по одному зубу с передним углом γ в плоскости симметрии зуба, направляющая и режущая части выполнены с деформационными прорезями, заполненными плотной гибкой массой, угол наклона боковой кромки режущей части зуба больше переднего угла γ в плоскости симметрии зуба, применяемого для данного материала, а передний угол γ' по нормали к режущей боковой кромке выражается зависимостью:
[10]где: γ' - передний угол по нормали к режущей боковой кромке;
[11]γ - передний угол в плоскости симметрии зуба;
[12]ω - величина угла профиля.
[13]Отличительными признаками предлагаемой прошивки-протяжки от указанной выше, наиболее близкой к ней, является наличие деформационных прорезей, выполненных в направляющей и режущей частях, которые для повышения стабильности собственных размеров и результата обработки заполнены плотной гибкой массой, а также выполнение режущей боковой кромки, предназначенной для лучшего подрезания заусенцев, с увеличенным углом наклона по сравнению с передним углом у в плоскости симметрии зуба, применяемым для данного материала.
[14]Заявителю не известны прошивки-протяжки, предназначенные для снятия заусенцев на профиле шлицевого отверстия, образованных при прорезке кольцевых внутренних канавок после протягивания шлицевого отверстия или после снятия фасок с торца профиля шлицевого отверстия, с указанной совокупностью существенных признаков и заявленная совокупность существенных признаков не вытекает явным образом из современного уровня техники, что подтверждает соответствие заявляемого технического решения условию «новизна».
[15]Заявляемое техническое решение поясняется чертежами, где:

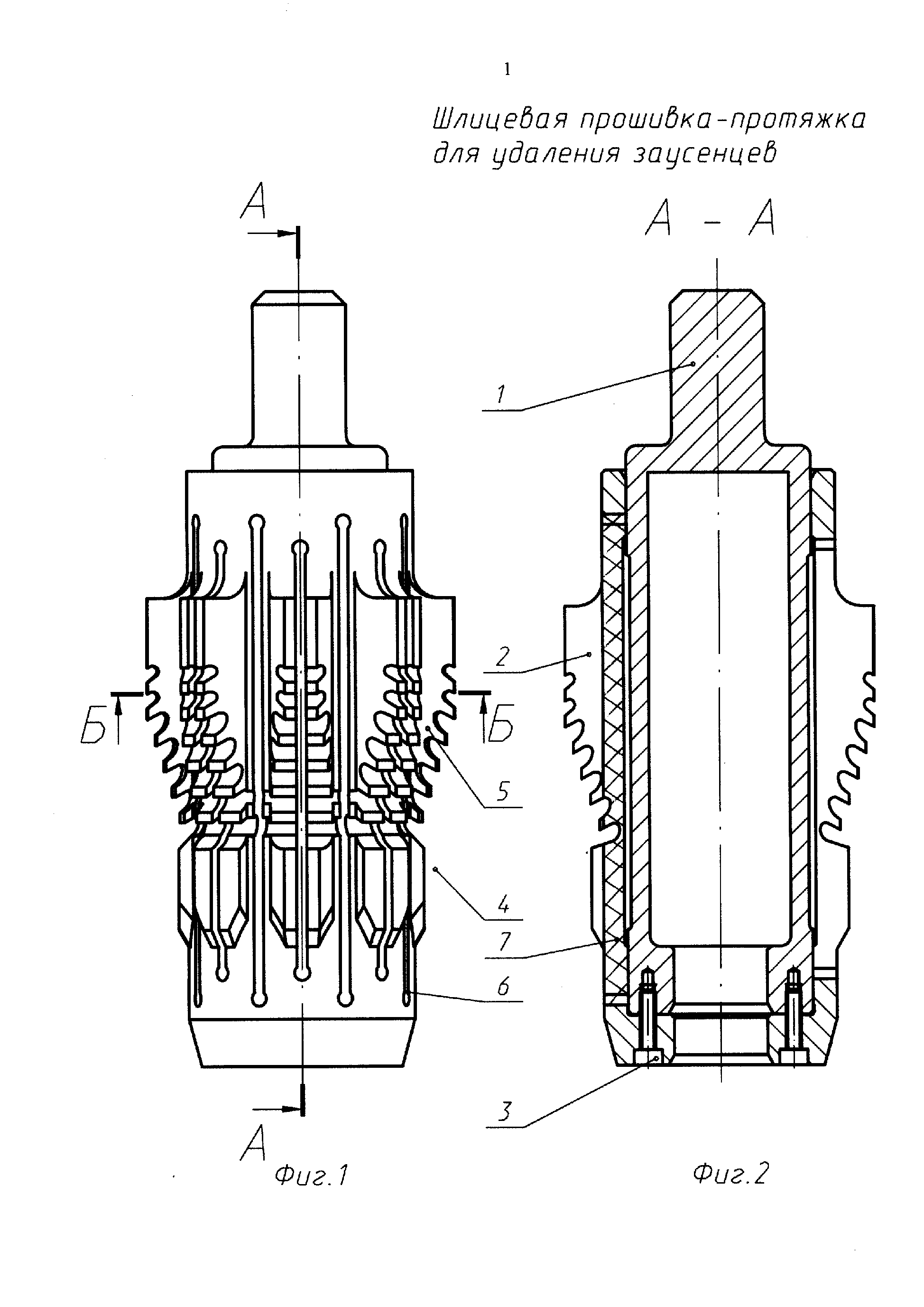

[16]фиг.1 - главный вид предлагаемой шлицевой прошивки-протяжки для снятия заусенцев;
[17]фиг.2 - разрез А-А на фиг.1;

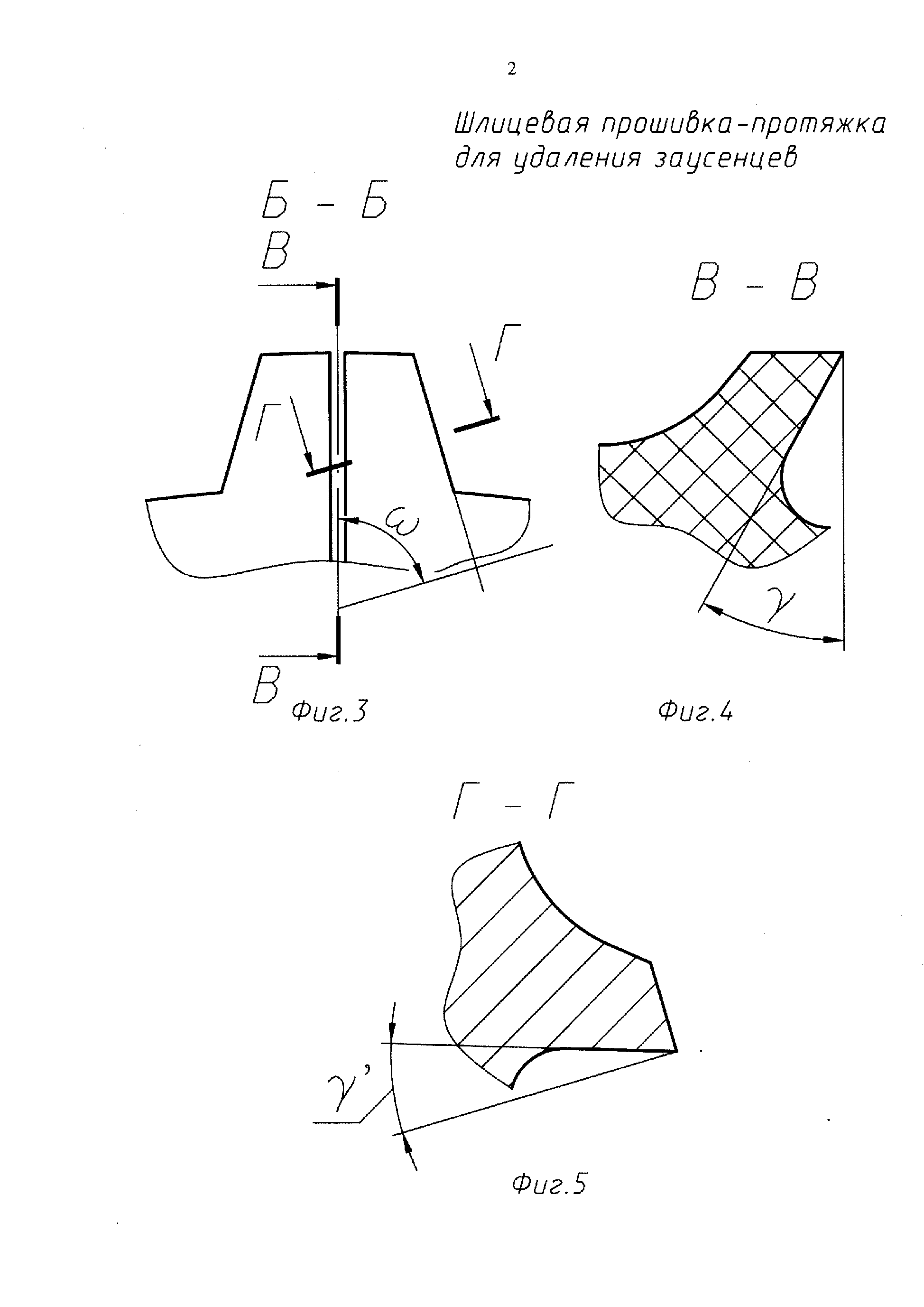

[18]фиг.3 - разрез Б-Б на фиг.1;
[19]фиг.4 - разрез В-В на фиг.3;
[20]фиг.5 - разрез Г-Г на фиг.3;

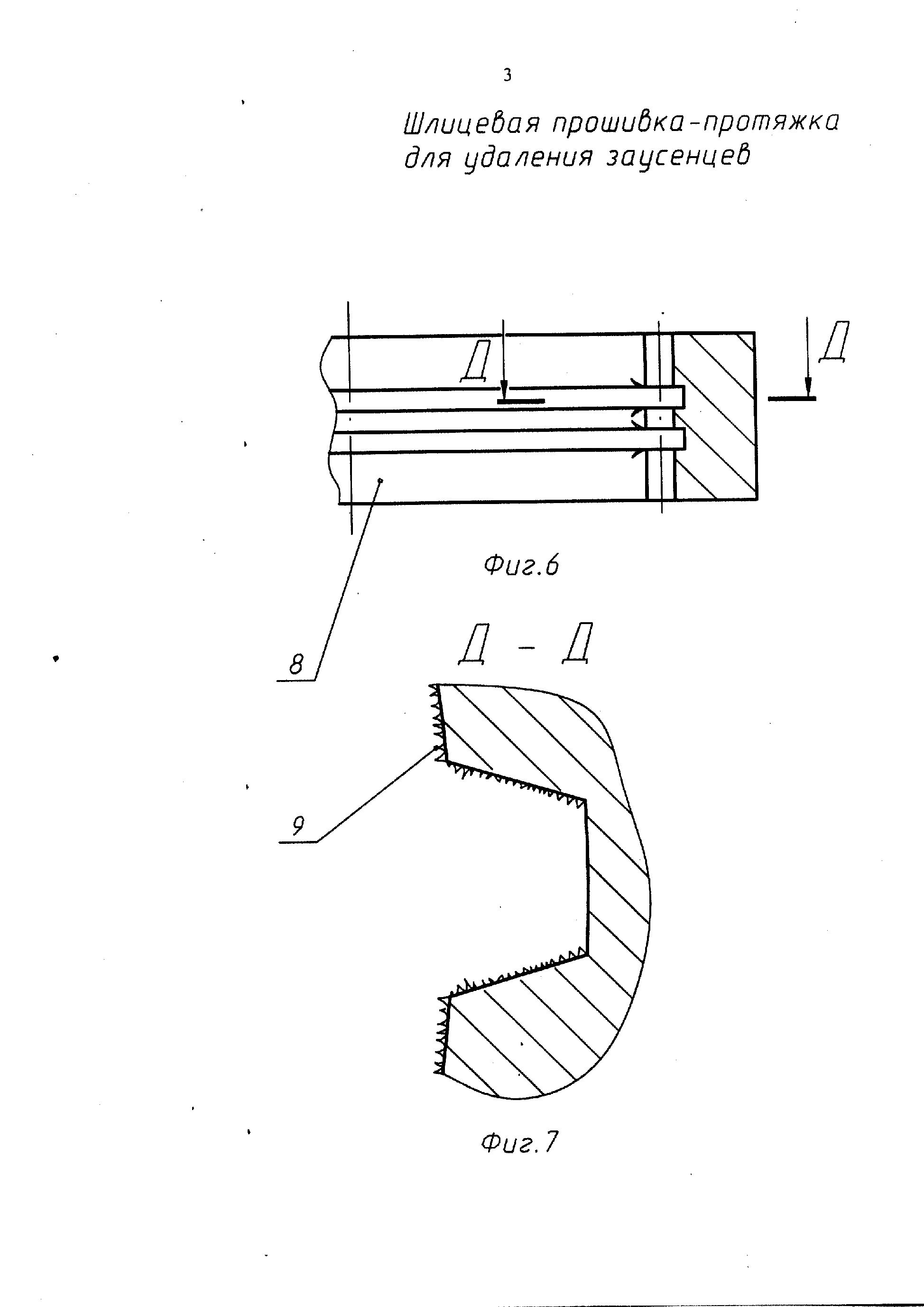

[21]фиг.6 - обрабатываемая деталь;
[22]фиг.7 - разрез Д-Д на фиг.6;
[23]Шлицевая прошивка-протяжка для удаления заусенцев состоит из оправки 1 и собственно прошивки 2, прикрепленной к ней винтами 3. Прошивка 2 содержит направляющую часть 4 и режущую часть 5, и имеет деформационные прорези 6, которые для повышения стабильности собственных размеров и результата обработки заполнены плотной гибкой массой 7.
[24]Направляющая часть 4 и режущая часть 5 имеют, по крайней мере, по одному зубу 8 с передним углом γ в плоскости симметрии зуба. Угол наклона режущей боковой кромки 8 больше переднего угла γ в плоскости симметрии зуба, применяемого для данного материала. Передний угол γ' по нормали к режущей боковой кромке (в случае эвольвентных шлиц он будет переменным) выражается зависимостью:
[26]где: γ' - передний угол по нормали к режущей боковой кромке;
[27]γ - передний угол в плоскости симметрии зуба;
[28]ω - величина угла профиля.
[29]Рассмотрим процесс обработки детали 9 заявляемой шлицевой прошивкой-протяжкой для снятия заусенцев 10.
[30]Прошивка-протяжка вставляется направляющей частью 4 в обрабатываемую деталь 9 и сжимается благодаря наличию деформационных прорезей 6 до толщины шлицев обрабатываемой детали, установленной на столе пресса (не показан). Далее при рабочем ходе прошивки-протяжки вниз режущая часть 5, сжатая до толщины шлицев обрабатываемой детали посредством направляющей части 4, плотно прилегая к боковым поверхностям шлиц, производит полный съем заусенцев 10 по профилю шлицев. Для повышения стабильности собственных размеров шлицевой прошивки-протяжки и результата обработки, деформационные прорези 6 заполнены плотной гибкой массой 7.
[31]Заявляемое техническое решение обеспечивает качественную обработку шлицевых отверстий одним инструментом без изменения размеров обрабатываемой детали.
[32]Шлицевая прошивка-протяжка для удаления заусенцев может быть выполнена на стандартном оборудовании с применением современных материалов и технологий.
