[1]Изобретение относится к сельскому хозяйству, а именно к устройствам для дозирования сыпучих рассыпных кормов для сельскохозяйственных животных.
[2]Известен шнековый дозатор кормов (см. патент № 2676552 С1 РФ МПК G01F 11/00), содержащий бункер, корпус с выгрузным патрубком, установленный на подшипниках в корпусе вал с транспортирующей спиралью и механизм изменения шага витков спирали, вал дозатора выполнен телескопическим, состоящим из трубчатых колен с гайками внутри них с поочередно меняющимся направлением резьбы и винта, на который они навинчены, имеющего резьбы в соответствии с направлением резьбы гаек, свободный конец которого оснащен маховиком, а транспортирующая спираль в виде витков шнека закреплена к каждому трубчатому колену одним винтом, на наружном трубчатом колене каждой сочленяющейся пары выполнен продолговатый паз под углом навивки шнека с возможностью поворота относительно друг друга и взаимной фиксации установленного положения винтом в этом пазу. Недостатками данного дозатора являются сложность конструкции и низкая надежность, вызванные большим количеством подвижных элементов, непосредственно контактирующих с кормом, а также длительное время регулирования дозы корма.
[3]За прототип был выбран кормораздатчик (см. патент № 2290788 С2 РФ МПК A01K 5/00), содержащий шнек, расположенный в кожухе, который сообщен с бункером через загрузочное окно, состоящий из загрузочного и выгрузного участков, причем шнек в зоне загрузочного окна выполнен с увеличивающимся в сторону выгрузного окна шагом, навивка загрузочного участка шнека выполнена длиной, равной длине загрузочного окна, а в зоне загрузочного окна установлена подвижна заслонка, с возможностью перемещении вдоль оси шнека в сторону выгрузного окна. Недостатком данного устройства является пульсация в зоне выгрузки готового материала, и неравномерного дозирования потока.
[4]Технической задачей изобретения является упрощение конструкции и повышение надежности с сохранением удовлетворительной равномерности дозирования с минимальным временем настройки дозы корма.
[5]Техническая задача решается за счет использования шнека с изменяющимся шагом в зоне загрузки и выгрузки, причем перемещение заслонок загрузочного и выгрузного окон синхронизировано, позволяя увеличить равномерность дозирования и обеспечивая оперативное регулирование объема выдаваемой порции.

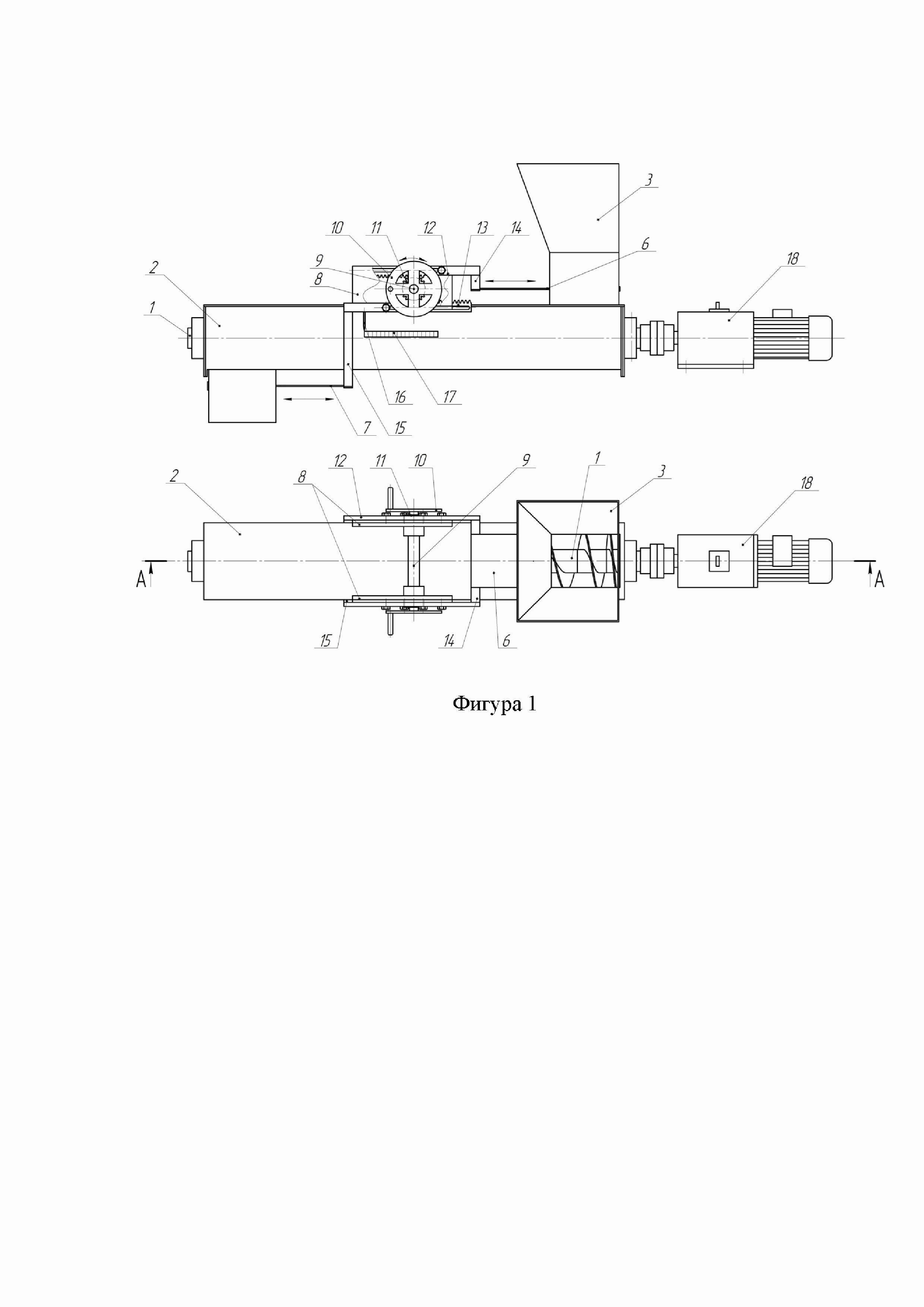

[6]Устройство предлагаемого дозатора поясняется чертежами, где на фиг. 1 показан общий вид шнекового дозатора сыпучих кормов, а на фиг. 2. - разрез А-А.
[7]Шнековый дозатор сыпучих кормов содержит шнек 1, расположенный в кожухе 2, который сообщен с бункером 3 через загрузочное окно 4, состоящий из загрузочного и выгрузного участков длиной соответственно L1и L2. Шнек 1 в зоне загрузочного окна 4 выполнен с увеличивающимся в сторону выгрузного окна 5 шагом, навивка загрузочного участка шнека 1 выполнена длиной, равной длине загрузочного окна 4. В зоне загрузочного окна установлена подвижная заслонка 6, с возможностью перемещении вдоль оси шнека 1 в сторону выгрузного окна 5.
[8]Шнек 1 в зоне выгрузного окна 5 выполнен с увеличивающимся в сторону загрузочного окна 4 шагом, навивка выгрузного участка шнека 1 выполнена длиной, равной длине выгрузного окна 5. В зоне выгрузного окна установлена подвижная выгрузная заслонка 7, с возможностью перемещении вдоль оси шнека 1 в сторону загрузочного окна 4.
[9]Перемещение заслонок синхронизировано при помощи механизма управления, состоящего из кронштейнов 8 закрепленных на кожухе 2, вала 9, с расположенными на нем маховиками 10 и шестернями 11, которые взаимодействуют с зубчатыми рейками 12 и 13 управления загрузочной заслонкой 6 и выгрузной заслонкой 7 соответственно. Зубчатые рейки 12 и 13 имеют сквозные пазы и могут перемещаться вдоль оси шнека 1, воздействуя через рычаги 14 и 15 на заслонки 6 и 7, меняя их положение и регулируя тем самым сечения загрузочного 4 и выгрузного 5 окон. На рычагах 14, связанных с загрузочной заслонкой 4, установлены указатели 16, показывающие по шкалам 17, закрепленным на кожухе 2, величину дозы корма, соответствующую текущему положению заслонок 6 и 7.
[10]Привод шнека 1 осуществляется при помощи мотор-редуктора 18. Наличие двух шестерен и по два зубчатых сектора на каждую заслонку исключает перекос заслонок, обеспечивая легкость их открытия, а также возможность управления заслонками с любой стороны дозатора.
[11]Дозатор работает следующим образом. При закрытых заслонках 6 и 7 дозируемый корм загружают в бункер 7, затем включают электродвигатель мотор-редуктор 18, который приводит во вращение шнек 1. Зная требуемую норму выдачи корма, вращая один из маховиков 10, открывают одновременно обе заслонки 6 и 7, добиваясь совпадения указателя 16 с соответствующим делением шкалы 17. Корм, захватываемый витками шнека 1 на загрузочном участке, перемещается вдоль оси шнека и транспортируется к выгрузной части шнека 1, где высыпается через выгрузное окно 5.
[12]Переменный шаг витков в загрузочной и выгрузной частях шнека, а так же синхронное управление заслонками, обеспечивают, стабилизацию потока корма на выходе, снижая неравномерность дозирования, а также сокращая время на регулирование дозы выдаваемого корма.
[13]Предлагаемый шнековый дозатор сыпучих кормов имеет простую конструкцию, обеспечивающую удовлетворительную равномерность дозирования и оперативное управление объемом дозы корма, а также имеет высокую эксплуатационную надежность, обеспечиваемую отсутствием механизмов регулирования в рабочей камере.
