[1]Область техники, к которой относится изобретение
[2]Изобретение относится к антенной технике и может быть использовано в радиолокации, авиации и радиосвязи. Щелевые антенны отличаются сравнительной простотой конструкции; в них могут отсутствовать выступающие части, что в ряде случаев является их существенным преимуществом (например, при установке на летательных аппаратах). В диапазоне сантиметровых и миллиметровых длин волн применяются многощелевые волноводные и плоские антенны.
[4]Щелевые антенны являются преимущественно объектами плоской формы и характеризуются высоким значением эффективной площади рассеяния (ЭПР). Поэтому их применение в радиолокаторах летательных аппаратов (ЛА) приводит к существенному увеличению их радиолокационной заметности.
[5]Одним из способов уменьшения ЭПР является снижение коэффициента отражения электромагнитной энергии. Последнее может быть достигнуто применением радиопоглощающих покрытий (РПП), уменьшающих обратное отражение, не ухудшая при этом излучательных характеристик антенн [Лагарьков М.А. и др. Фундаментальные и прикладные проблемы стелс-технологий / Вестник Российской академии наук, 2003, Т. 73, N.9, с. 779-787].
[6]Из уровня техники [Марковский В., Перов К. Советские авиационные ракеты «воздух-земля». - М.: Экспринт, 2006. - 50 с., с. 43-46] известны щелевые антенны, в которых уменьшение ЭПР достигается поворотом антенны на определенный угол относительно направления ее главного лепестка диаграммы направленности, что на некоторое время делает ЛА «слепым».
[7]В настоящее время не существуют щелевые антенны, в которых уменьшение ЭПР достигалось бы за счет применения поглощающих покрытий, так как не известны поглощающие материалы, которые не нарушали бы работу щелевых антенн [Справочник по радиолокации. В 2-х книгах. Т.2 / под ред. Скольник М.И. - М.: Техносфера, 2015. - 1352 с., с. 712].
[8]Из уровня техники известны РПП [Лагарьков М.А. и др. Фундаментальные и прикладные проблемы стелс-технологий / Вестник Российской академии наук, 2003, Т. 73, N.9, с. 779-787; Иванова В.И. и др. Разработка широкополосного радиопоглощающего покрытия с высокими эксплуатационными свойствами / Журнал радиоэлектроники, 2016, N.7, с. 1684-1719].
[9]Так, РПП [Иванова В.И. и др. Разработка широкополосного радиопоглощающего покрытия с высокими эксплуатационными свойствами / Журнал радиоэлектроники, 2016, N.7, с. 1684-1719] известно РПП, представляющее собой многослойный композиционный материал на основе полимерного связующего, наполненного мелкодисперсными порошками модифицированного железа (иногда - с добавлением ферритовых порошков).
[10]Такие РПП не могут быть использованы для покрытия щелевых антенн, так как излучение щелей антенн носит магнито-дипольный характер, что при использовании ферромагнитных наполнителей будет приводить к шунтированию излучающих диполей. По этой причине антенна останется неработоспособной, даже если в РПП прорезать щели. Таким образом, для покрытия щелевых антенн необходимо применять РПП, не содержащее ферромагнитных включений.
[11]Для уменьшения ЭПР предлагается использовать неселективное поглощающее покрытие (НПП), содержащее наноструктурированные проводящие нити из полуметаллов, как элемент конструкции, согласованный с геометрическими параметрами антенны [Сигов А.С.и др. Поглощение электромагнитного излучения металлическими наноструктурами / Нано- и микросистемная техника, 2008, N.11, с. 2-4; Шиляев А.А. и др. Протяженные металлические наноструктуры в диэлектрической матрице как универсальные поглотители электромагнитного излучения / Фундаментальные проблемы радиоэлектронного приборостроения, 2009, Т.9, N.2, с. 12-16].
[12]В качестве прототипа выбрана волноводно-щелевая антенна [Марков Г.Т., Сазонов Д.М. Антенны /учебник для студентов радиотехнических специальностей вузов, 2-е издание. - М.: Энергия, 1975. - 528 с., с. 358], представляющая собой решетку из многих излучающих щелей, питаемых общим волноводом.
[13]Основным недостатком прототипа является повышенная ЭПР.
[14]Раскрытие сущности изобретения
[15]Технический результат предлагаемой конструкции состоит в существенном снижении ЭПР щелевой антенны при сохранении ее излучательных и приемных свойств.
[16]Указанный технический результат достигается тем, что в предлагаемом устройстве, которое представляет собой щелевую антенну, выполненную из отрезка прямоугольного волновода, в широкой стенке которого расположены в ряд отверстия (щели), служащие для излучения или приема электромагнитных волн, в соответствии с настоящим изобретением, поверхность широкой стенки волновода покрыта неселективным поглощающим покрытием (НПП), представляющим собой полимерную основу, содержащую наноструктурированные проводящие нити из полуметаллов [Сигов А.С. и др. Поглощение электромагнитного излучения металлическими наноструктурами / Нано- и микросистемная техника, 2008, N.11, с. 2-4; Шиляев А.А. и др. Протяженные металлические наноструктуры в диэлектрической матрице как универсальные поглотители электромагнитного излучения / Фундаментальные проблемы радиоэлектронного приборостроения, 2009, Т. 9, N.2, с. 12-16].
[17]Для покрытия щелевой антенны используется прямоугольная пластина из НПП, длина и ширина которой превосходят соответствующие размеры широкой стенки волновода антенны на величину не менее (1/16)λ, где λ - рабочая длина волны щелевой антенны. Выступ пластины за габариты антенны позволяет избежать переотражения, связанного с краевыми эффектами.
[18]В пластине НПП предварительно вырезаны отверстия, положение и форма которых соответствуют щелям антенны с соблюдением их общего геометрического подобия. Размеры отверстий пластины НПП превосходят размеры щелей антенны так, чтобы обеспечить выступ краев отверстий пластины за края щелей на величину не более (1/100)λ. Толщина пластины НПП не превышает величину (1/8)λ.
[19]Пластина НПП закрепляется на антенне таким образом, чтобы отверстия пластины располагались соосно напротив щелей антенны. Части антенны, не содержащие излучательных щелей (например, соединительный фланец антенны), также покрываются НПП.
[20]Экспериментально показано, что в предлагаемом устройстве за счет нанесения НПП на плоскость щелевой антенны при выбранных параметрах покрытия не происходит ухудшения излучательных свойств антенны при одновременном снижении ее ЭПР.
[21]Так как НПП не содержит ферромагнитных включений, то шунтирования излучающих магнитных диполей не происходит.
[22]Наличие в НПП проводящих нитей из полуметаллов, которые являются сильными диамагнетиками, препятствует проникновению магнитного поля от излучающих щелей внутрь НПП, что приводит к существенному снижению поглощения излучения от антенны поглотителем.
[23]Краткое описание чертежей
[24]Изобретение иллюстрируется следующими графическими материалами.

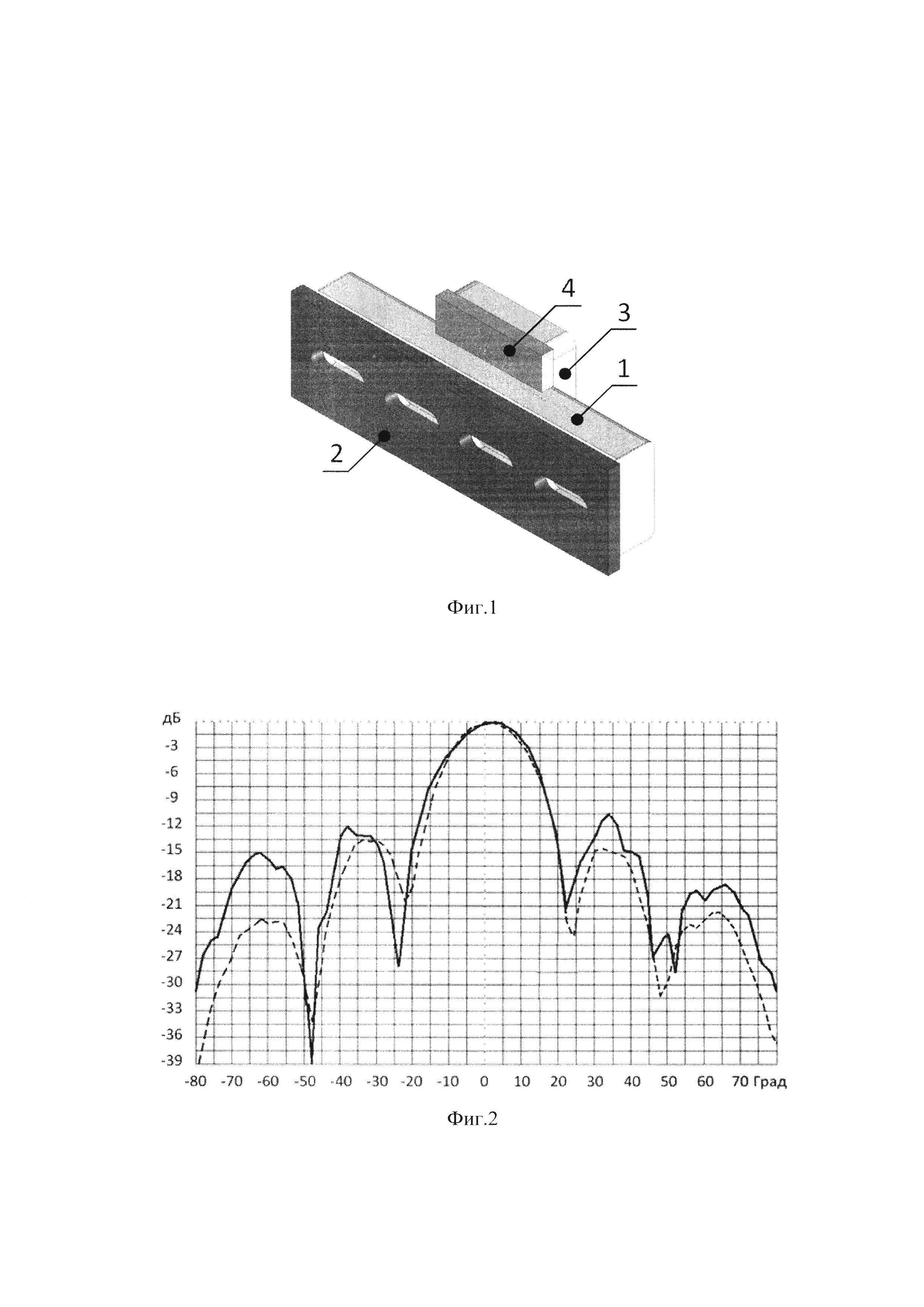

[25]На фиг. 1 показана конструкция предлагаемого устройства, где: / - щелевая антенна;
[27]3 - соединительный фланец;
[28]4 - пластина НПП дополнительная.
[29]На фиг. 2 и фиг. 3 представлены сечения диаграмм направленности (ДН) излучения щелевой антенны в ближней и дальней зоне, соответственно, где: пунктирная линия - сечение ДН антенны без покрытия НПП; сплошная линия - сечение ДН антенны с покрытием НПП.
[30]На фиг. 4 представлено сечение ДН излучения щелевой антенны без покрытия НПП, полученное расчетным способом.
[31]Осуществление изобретения
[32]Устройство приведено на фиг. 1 и представляет собой щелевую антенну 7, выполненную из отрезка прямоугольного волновода с щелями в широкой стенке волновода, расположенными в ряд, покрытую пластиной НПП 2 с предварительно вырезанными отверстиями, положение и форма которых соответствуют щелям антенны. Пластина НПП закреплена на антенне таким образом, что отверстия пластины располагаются соосно щелям антенны.
[33]Габаритные размеры пластины НПП по длине и ширине увеличены на 2 мм по сравнению с размерами антенны, то есть на величину порядка (1/16)λ, при λ=3,2 см.
[34]Отступ краев отверстий пластины НПП от краев щелей антенны не превышает 0,3 мм, то есть (1/100)λ.
[35]Антенна содержит соединительный фланец 3 для присоединения к СВЧ генератору, на выступающих частях которого закреплены дополнительные пластины НПП 4.
[36]Устройство работает следующим образом.
[37]СВЧ энергия поступает через соединительный фланец в антенну и далее излучается в пространство без искажений, благодаря отсутствию шунтирования излучающих щелей (магнитных диполей) покрытием НПП, содержащим поглощающие элементы в виде протяженных наноструктурированных нитей из полуметаллов, не имея при этом в своем составе ферромагнитных включений.
[38]Проводящие нити из полуметаллов, являясь сильными диамагнетиками, препятствуют проникновению магнитного поля от излучающих щелей внутрь НПП.
[39]При проверке работы устройства измерялись ДН излучения в ближней и дальней зонах, по которым определялись параметры, характеризующие излучательные свойства антенны.
[40]Снятие ДН проводилось методом измерения в ближней и дальней зонах. На фиг. 2 и фиг. 3 приведены сечения ДН антенны для центральной (рабочей) частоты 9,3 ГГц, полученные при измерениях в ближней и дальней зонах, соответственно (пунктирная линия соответствует сечению ДН антенны без покрытия НПП, сплошная - с покрытием НПП).
[41]На фиг. 4 приведена ДН для антенны без покрытия, полученная расчетным способом в программе CSTMWS.
[42]Из фиг. 2 и фиг. 3 видно, что форма сечений ДН практически одинакова для обоих случаев и хорошо совпадает с результатами расчетов.

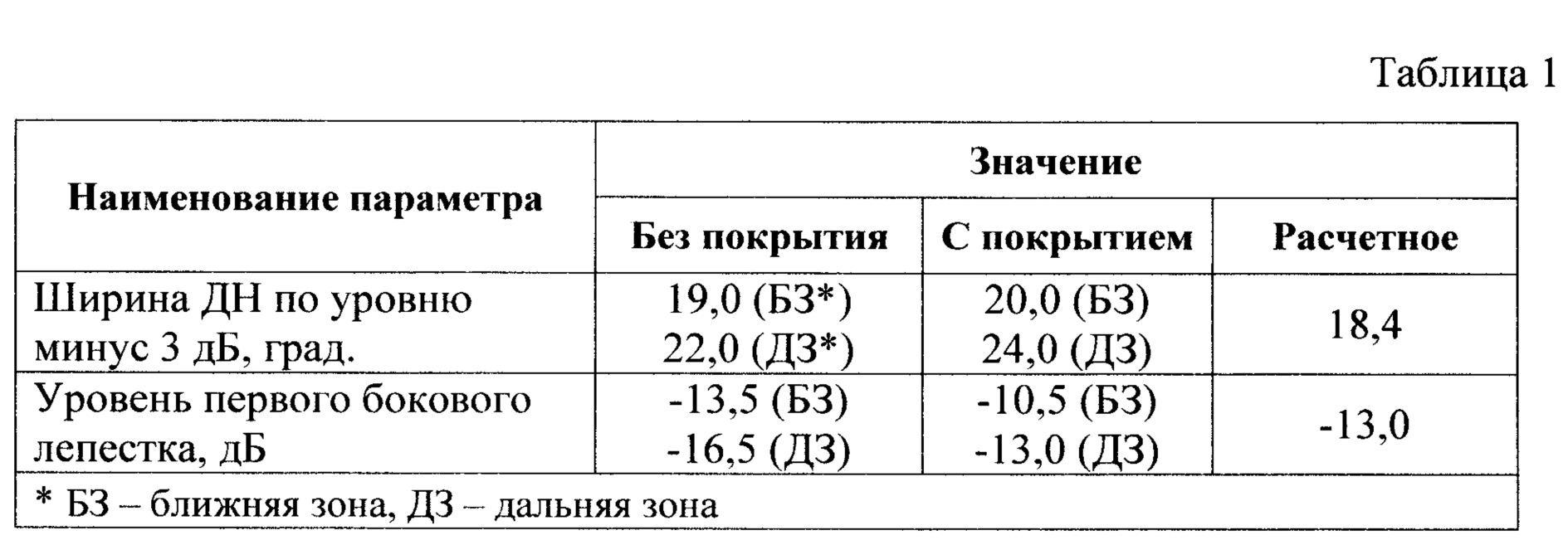

[43]В таблице 1 приведены значения основных параметров антенны с покрытием НПП и без него.
[44]
[45]Измерение коэффициента отражения R при нормальном падении потока излучения на поверхность антенны, покрытую НПП, показало высокую эффективность поглощения. Измерения проводились на частотах от 8,5 ГГц до 12,5 ГГц. При этом величина R составила величину от -20 дБ до -23дБ.
