[1]Изобретение относится к технике распыления жидкости.
[2]Наиболее близким техническим решением к заявленному объекту является форсунка по патенту RU №2461427, А62С 31/02, опубл. 20.05.98, содержащая полый корпус с соплом и центральным сердечником. Использование мелкодисперсного распылителя описанной конструкции позволяет получить равномерный по объему поток капель мелкодисперсного распыла в диапазоне диаметров капель от 30 до 150 мкм при давлении подачи воды не более 1 МПа.
[3]Однако распылитель такой конструкции не позволяет достичь заданного распределения потоков мелкодисперсных капель на поверхности орошения требуемой площади без увеличения расхода жидкости. Это связано с тем, что потоки капель генерируемые большей частью отверстий ориентированы в горизонтальном направлении и имеют на выходе из форсунки симметричное распределение относительно горизонтальной плоскости.
[4]Технический результат - повышение эффективности мелкодисперсного распыливания жидкости.
[5]Это достигается тем, что в пневматической форсунке с двухфазным потоком распыляемой жидкости, содержащей полый корпус с соплом и центральным сердечником, корпус выполнен с каналом для подвода жидкости и содержит соосную, жестко связанную с ним втулку, с закрепленным в ее нижней части соплом, выполненным в виде цилиндрической двухступенчатой втулки, верхняя цилиндрическая ступень которой соединена посредством резьбового соединения с, соосным с ней, центральным сердечником, имеющим центральное отверстие, и установленным с кольцевым зазором относительно внутренней поверхности цилиндрической втулки, при этом кольцевой зазор соединен, по крайней мере, с тремя радиальными каналами, выполненными в двухступенчатой втулке, соединяющими его с кольцевой полостью, образованной внутренней поверхностью втулки и внешней поверхностью верхней цилиндрической ступени, кольцевая полость связана с каналом корпуса для подвода жидкости к центральному сердечнику, к нижней части которого жестко прикреплен распылитель, выполненный в виде перфорированной трубки с пробкой внизу в виде круглой пластины, а в центральном сердечнике, в средней его части, выполнена проточка, которая совместно с кольцевым зазором между соплом и центральным сердечником образует карман, который соединен через перегородку с дополнительным кольцевым зазором, жидкость из которого поступает в пленочном режиме на внутреннюю поверхность сплошного диффузора, образуя при этом разделенный перегородкой двухфазный поток распыляемой жидкости, причем к диффузору соосно прикреплена цилиндрическая обечайка, срез которой лежит в плоскости круглой пластины распылителя.

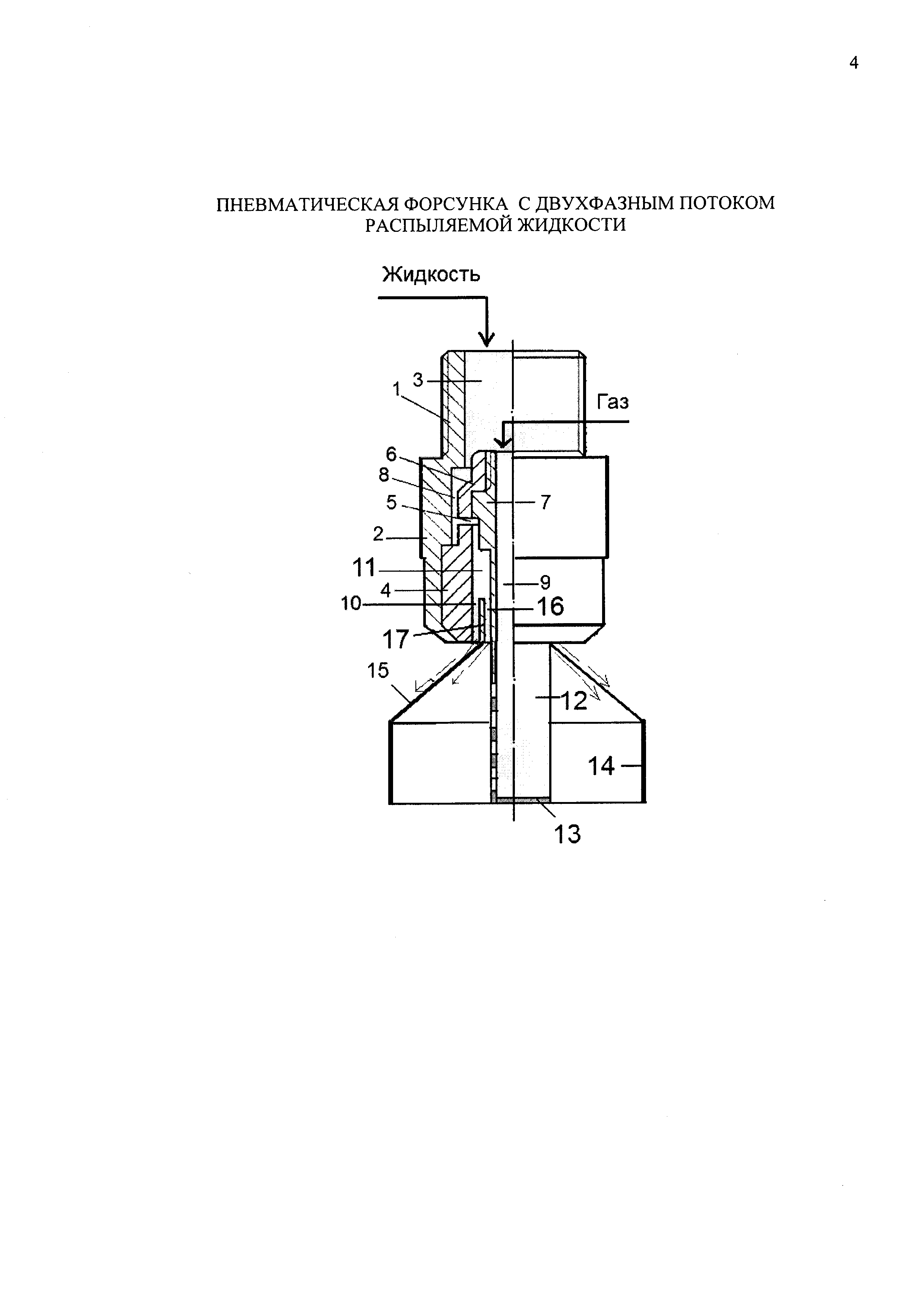

[6]На чертеже представлена конструктивная схема форсунки.
[7]Пневматическая форсунка с двухфазным потоком распыляемой жидкости содержит цилиндрический полый корпус 1 с каналом 3 для подвода жидкости и соосную, жестко связанную с корпусом втулку 2 с закрепленным в ее нижней части соплом, выполненным в виде цилиндрической двухступенчатой втулки 4, верхняя цилиндрическая ступень 6 которой соединена посредством резьбового соединения с соосным с ней центральным сердечником 7, имеющим центральное отверстие 9, и установленным с кольцевым зазором 10 относительно внутренней поверхности цилиндрической втулки 4. Через центральное отверстие 9 центрального сердечника 7 подводится под давлением газ или воздух.
[8]Кольцевой зазор 10 соединен, по крайней мере, с тремя радиальными каналами 5, выполненными в двухступенчатой втулке 4, соединяющими его с кольцевой полостью 8, образованной внутренней поверхностью втулки 2 и внешней поверхностью верхней цилиндрической ступени 6, причем кольцевая полость 8 связана с каналом 3 корпуса 1 для подвода жидкости. К центральному сердечнику 7, в его нижней части, жестко прикреплен распылитель 12, выполненный в виде перфорированной трубки с пробкой внизу в виде круглой пластины 13. К центральному сердечнику 7, жестко связанному с верхней цилиндрической ступенью 6 двухступенчатой втулки 4 сопла, соосно прикреплен внешний сплошной конический диффузор 15, образованный поверхностью усеченного конуса, при этом верхнее основание усеченного конуса расположено ниже выходного сечения кольцевого зазора 10 и не перекрывает его. В центральном сердечнике 7, в средней его части, выполнена проточка, которая совместно с кольцевым зазором 10 между соплом и центральным сердечником 7 образует карман 11, который соединен через перегородку 17 с дополнительным кольцевым зазором 16, жидкость из которого поступает в пленочном режиме на внутреннюю поверхность сплошного диффузора 15, образуя при этом разделенный перегородкой 17 двухфазный поток распыляемой жидкости.
[9]К диффузору 15 соосно прикреплена цилиндрическая обечайка 14, срез которой лежит в плоскости круглой пластины 13 распылителя 12.
[10]Пневматическая форсунка с двухфазным потоком распыляемой жидкости работает следующим образом.
[11]В полость центрального отверстия 9 центрального сердечника 7 под давлением поступает газ (воздух), который поступает затем в перфорированный распылитель 12.
[12]Жидкость под давлением подается в полость корпуса 1 форсунки и затем поступает по двум направлениям: первое - в кольцевую полость 8 через радиальные каналы 5, затем в кольцевой зазор 10 между соплом и центральным сердечником 7. При давлениях на входе более 0,2 МПа жидкость разгоняется с образованием пленки жидкости, которая не отрывается от его внешней поверхности. В результате чего на внешней поверхности сплошного диффузора 15 будет иметь место пленочный характер распыления (движения) жидкости, близкий к ее ламинарному режиму, а внутри сплошного диффузора 15 будет сформирован мелкодисперсный поток жидкости, близкий к турбулентному режиму его движения за счет соударения потоков жидкости и газа, движущемуся по перфорированной трубке 12. На выходе из сплошного внешнего диффузора 15 будет формироваться еще более мелкодисперсный поток распыляемой жидкости за счет взаимодействия потоков с ламинарным и турбулентным режимами движения жидкости и газа.
[13]Наличие газовых включений в жидкости дополнительно возмущает ее поверхность, что приводит к волнообразованию и объемному дроблению жидкостной пленки.
[14]Форсунка может использоваться в различных отраслях техники, где требуется создать распыленные потоки жидкости. Кроме того, форсунка может использоваться в различных технологических процессах, в которых требуется обеспечить высокую эффективность тепломассообменных процессов при распылении жидкостей.
