ЭКСПРЕСС-КАССА С ТУМБАМИ ПОД СИГАРЕТЫ

Полезная модель относится к торговому оборудованию, а именно к кассовым боксам, предназначенным для оптимизации работы кассира и хранения товаров, включая сигареты, в розничной торговле. Экспресс-касса с тумбами под сигареты включает корпус, на верхней части которого выполнена рабочая зона кассира с вырезом под денежный ящик и надставкой, под которой установлена тумба с полками и источником питания. На боковой стороне корпуса установлены полки, а на верхней части корпуса перед рабочей зоной кассира выполнен конвейерный транспортер. На боковой стороне корпуса, противоположной стороне с полками, расположен отсек для сигаретной тумбы с ячейками и толкателями, сбоку от конвейерного транспортера установлена боковая тумба для сигарет с ячейками и толкателями. Техническим результатом является повышение скорости обслуживания. 3 ил.

Экспресс-касса с тумбами под сигареты, включающая корпус, на верхней части которого выполнена рабочая зона кассира с вырезом под денежный ящик и надставкой, под которой установлена тумба с полками и источником питания, на боковой стороне корпуса установлены полки, а на верхней части корпуса перед рабочей зоной кассира выполнен конвейерный транспортер, на боковой стороне корпуса, противоположной стороне с полками, расположен отсек для сигаретной тумбы с ячейками и толкателями, сбоку от конвейерного транспортера установлена боковая тумба для сигарет с ячейками и толкателями.

Полезная модель относится к торговому оборудованию, а именно к кассовым боксам, предназначенным для оптимизации работы кассира и хранения товаров, включая сигареты, в розничной торговле.

Известен кассовый бокс [Патент RU № 26909, МПК A47F 10/00, опубл. 10.01.2003], содержащий основание, по меньшей мере, два вертикальных элемента прямоугольной формы, накопитель и прямоугольную соединительную вставку, которые связаны между собой крепежными элементами, а также крышку для размещения контрольно-кассовой машины, отличающийся тем, что каждый вертикальный элемент состоит из двух пластин, расположенных параллельно друг другу и соединенных между собой посредством боковых угловых элементов с образованием замкнутого полого короба, а накопитель выполнен в виде фасонного элемента с концевыми опорами П-образного профиля, размещенными в полостях соответствующих коробов.

Недостатками известной полезной модели являются отсутствие зонирования для одновременного обслуживания кассира и покупателя, отсутствие специализированных отсеков для хранения сигарет, мусора или электрооборудования, что увеличивает время обслуживания.

Задачей является создание компактной кассовой системы, которая оптимизирует хранение товаров и оборудования в зоне кассира за счет эргономичной компоновки и быстрого доступа к товарам/оборудованию.

Техническим результатом является повышение скорости обслуживания.

Технический результат достигается за счет того, что экспресс-касса включает корпус, на верхней части которого выполнена рабочая зона кассира с вырезом под денежный ящик и надставкой, под которой установлена тумба с полками и источником питания, на боковой стороне корпуса установлены полки, а на верхней части корпуса перед рабочей зоной кассира выполнен конвейерный транспортер. На боковой стороне корпуса, противоположной стороне с полками, расположен отсек для сигаретной тумбы с ячейками и толкателями, сбоку от конвейерного транспортера установлена боковая тумба для сигарет с ячейками и толкателями.

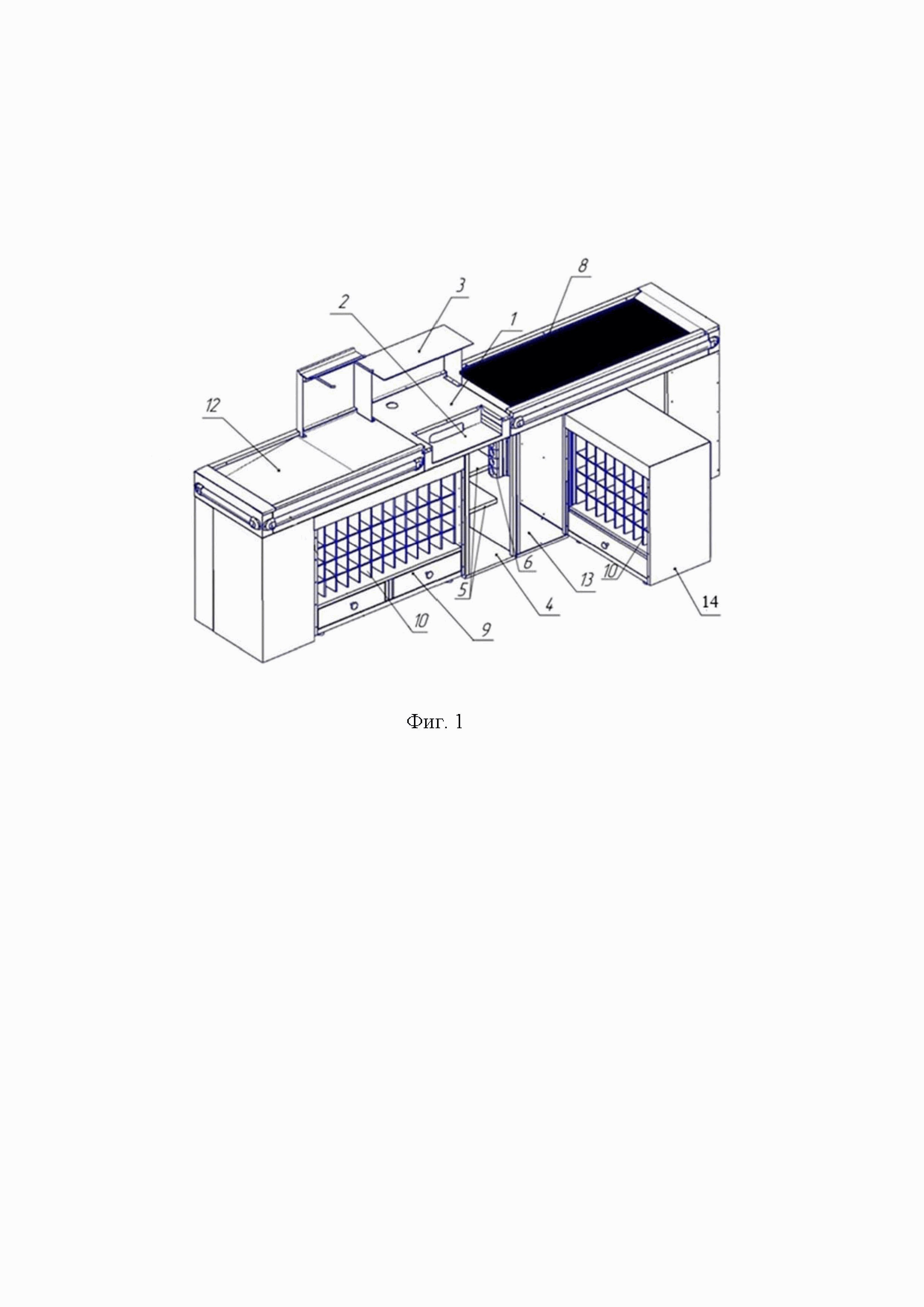

На Фиг. 1 представлен кассовый бокс, вид со стороны кассира.

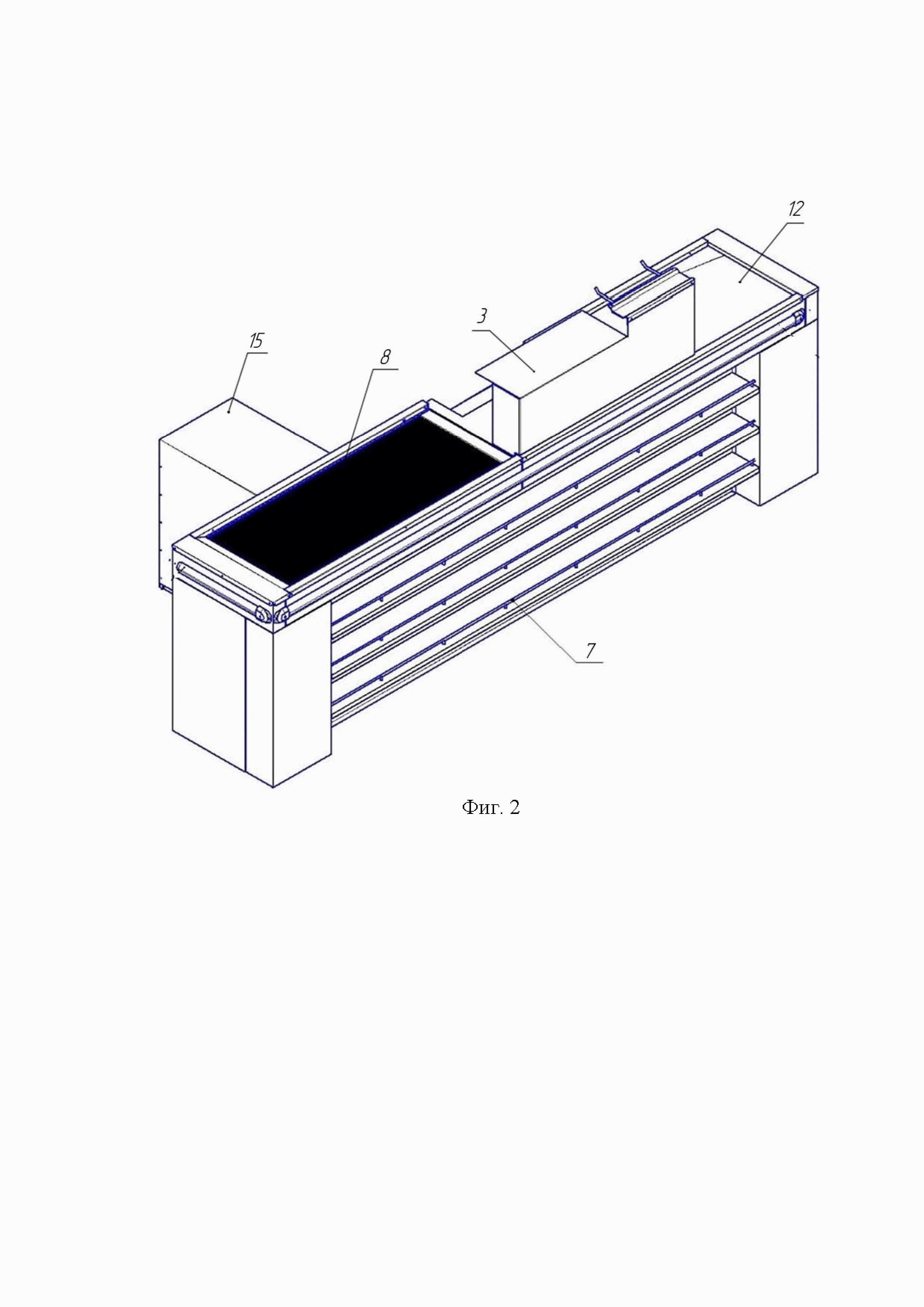

На Фиг. 2 представлен внешний вид кассового бокса со стороны покупателя.

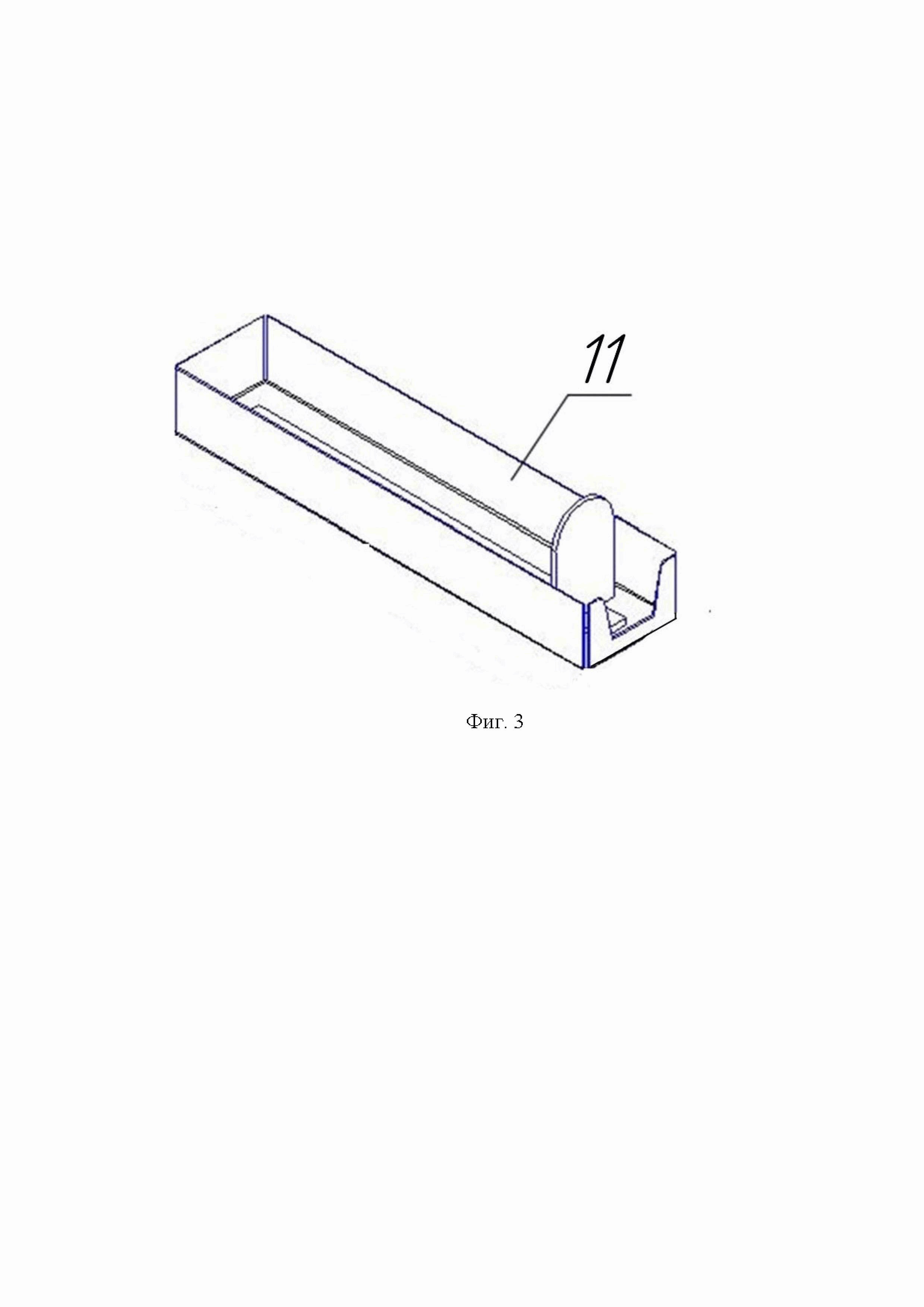

На Фиг. 3 представлен толкатель ячеек.

Экспресс-касса представляет собой прямоугольную сварную конструкцию общей длиной 3105 мм, глубиной 605 мм и высотой 900 мм, выполненную из стали толщиной 1 мм. Конструкция включает в себя рабочую зону 1 кассира с вырезом 2 под денежный ящик (на фигурах не представлен), металлическую надставку 3 для размещения кассового оборудования (монитор, сканер), тумбу 4 с двумя полками 5 и источником питания 6 (розеткой) для подключения транспортера 8 и электроники. Также экспресс-касса включает отсек 9 для сигаретной тумбы размером 1000×410×750 мм с ячейками 10 из органического стекла и пластиковыми толкателями 11 пачек сигарет (на фигурах не показаны), аналогичную боковую тумбу 14 размером 700×410×750, зону выкладки товара 12, конвейерный транспортер 8 для перемещения товара. Со стороны покупателя кассовый бокс оснащен тремя полками 7 для товара с бортиками. Дополнительно касса содержит тумбу 13 под мусорное ведро с внутренней обшивкой из нержавеющей стали толщиной 0,8 мм. Утилизация мусора в ведро, расположенное в тумбе 13, не отходя от рабочего места, за счет ее встроенного расположения, обеспечивает повышение скорости обслуживания.

Наличия пластиковых толкателей 11 у сигаретных тумб для выдвижения ячеек 10 ускоряют выдачу товара. Розетка 6 в тумбе 4 обеспечивает быстрое подключение транспортера 8 и электроники. Расположения полок 7 для товара со стороны покупателя в кассовой зоне сокращает количество операций и, следовательно, время, связанных с поиском и передачей товаров, благодаря наличию полок 7 со стороны покупателя в кассовой зоне 1.

Рассмотрим пример использования экспресс-кассы.

Во время обслуживания покупателя, дополнительно, по его запросу, кассир достает сигареты из тумбы за 2-3 секунды благодаря пластиковым толкателям 11, которые автоматически подают пачки к краю ячейки 10.

Заявленная конструкция, а именно близкое расположение полок, тумб, транспортера 8, а также наличие толкателей 11, исключает хаотичные движения кассира, сокращает время поиска товаров и оборудования, а также минимизирует ошибки, тем самым увеличивая скорость обслуживания.
