[1]Полезная модель относится к переточным устройствам, предназначенным для беспрепятственного циркулирования воздуха между помещениями с закрытыми дверями без нарушения шумоизоляции и могут быть использованы, в том числе для жилых комнат с минимальной щелью под дверями.
[2]Установка переточного клапана возможна при условии правильно функционирующей естественной или механической вентиляции. Такой клапан заменяет щель под дверью с улучшением характеристик по шумоизоляциии, является пассивным устройством для организации воздухообмена между помещениями, при этом поток воздуха может протекать в любую сторону.
[3]В контексте настоящей заявки в качестве эквивалентных понятий будут использованы термины «створка ворот», «дверь».
[4]Известен дверной вентиляционный переточный клапан, включающий полый корпус с выполненными в нем сквозными отверстиями, включая вентиляционное и отверстия под крепежные элементы, снабженный заглушками, и размещенный внутри корпуса шумогаситель в виде набора направленных навстречу друг другу гребенчатых элементов, собранных воедино, расположенных в шахматном порядке и выполненных из экструдированных теплоизоляционных и шумоизоляционных материалов (пат. RU 221592, опубл. 14.11.2023. Бюл. №32).
[5]К недостаткам известного решения относится ограниченность его применения дверными группами, имеющими пороги, что следует из фиг. 2 к описанию известного решения.
[6]Наиболее близким по совокупности существенных признаков – прототипом заявляемой полезной модели – является устройство, использованное в створке ворот с вентиляционными отверстиями, включающее корпусную деталь, устанавливаемую в нижней части створки ворот, и эластичный уплотнитель, закрепляемый на упомянутой корпусной детали и контактирующий своей нижней частью с полом (пат. EP 0230998, опубл. 05.08.1987). По известному решению, корпусная деталь, на которой закреплен эластичный уплотнитель, устанавливается в нижней части двери. Эластичный уплотнитель закреплен на корпусной детали в фиксированном положении относительно створки ворот, причем он подвергнут предварительной деформации для обеспечения плотного соединения с полом.
[7]К недостаткам известного решения относится то, что в закрытом состоянии отсутствует переток воздуха, отсутствует шумопоглощение, фиксированное положение эластичного уплотнителя относительно створки ворот, не позволяющего, в частности, компенсировать возможные углубления в полу, параллельные створке в закрытом состоянии и имеющие глубину, большую размера уплотнителя в свободном состоянии. Между тем такие углубления на практике могут иметь место, как следствие, например, повреждения пола. При использовании в таких случаях известного решения уплотнитель не будет выполнять своей функции – обеспечивать изоляцию помещений по разные стороны створок ворот.
[8]Технической задачей, на решение которой направлена предлагаемая полезная модель, является создание конструкции дверного вентиляционного переточного клапана (далее – клапана) с автоматически регулируемым положением эластичного уплотнителя относительно полотна двери.
[9]Техническим результатом осуществления предлагаемой полезной модели является расширение области применения клапана на дверные группы, не имеющие порогов.
[10]Решение поставленной технической задачи достигается за счет введения в конструкцию клапана, включающего корпусную деталь, выполненную из металлического сплава в форме профиля заданного поперечного сечения, и эластичный уплотнитель, закрепляемый на упомянутой корпусной детали и контактирующий своей нижней частью с полом, дополнительных элементов: пружинного механизма, связанного через поджимной винт с эластичным уплотнителем, корпуса, в котором размещены с возможностью возвратно-поступательного перемещения сверху вниз эластичный уплотнитель в сборе с корпусной деталью, к которой он прикреплен, и объединяющего корпуса, в котором размещены все элементы клапана.
[11]Конструкция клапана, предлагаемого в качестве настоящей полезной модели, поясняется чертежами (фиг. 1, фиг. 2, фиг. 3, фиг. 4).
[12]На фиг. 1 показан клапан в поперечном разрезе.

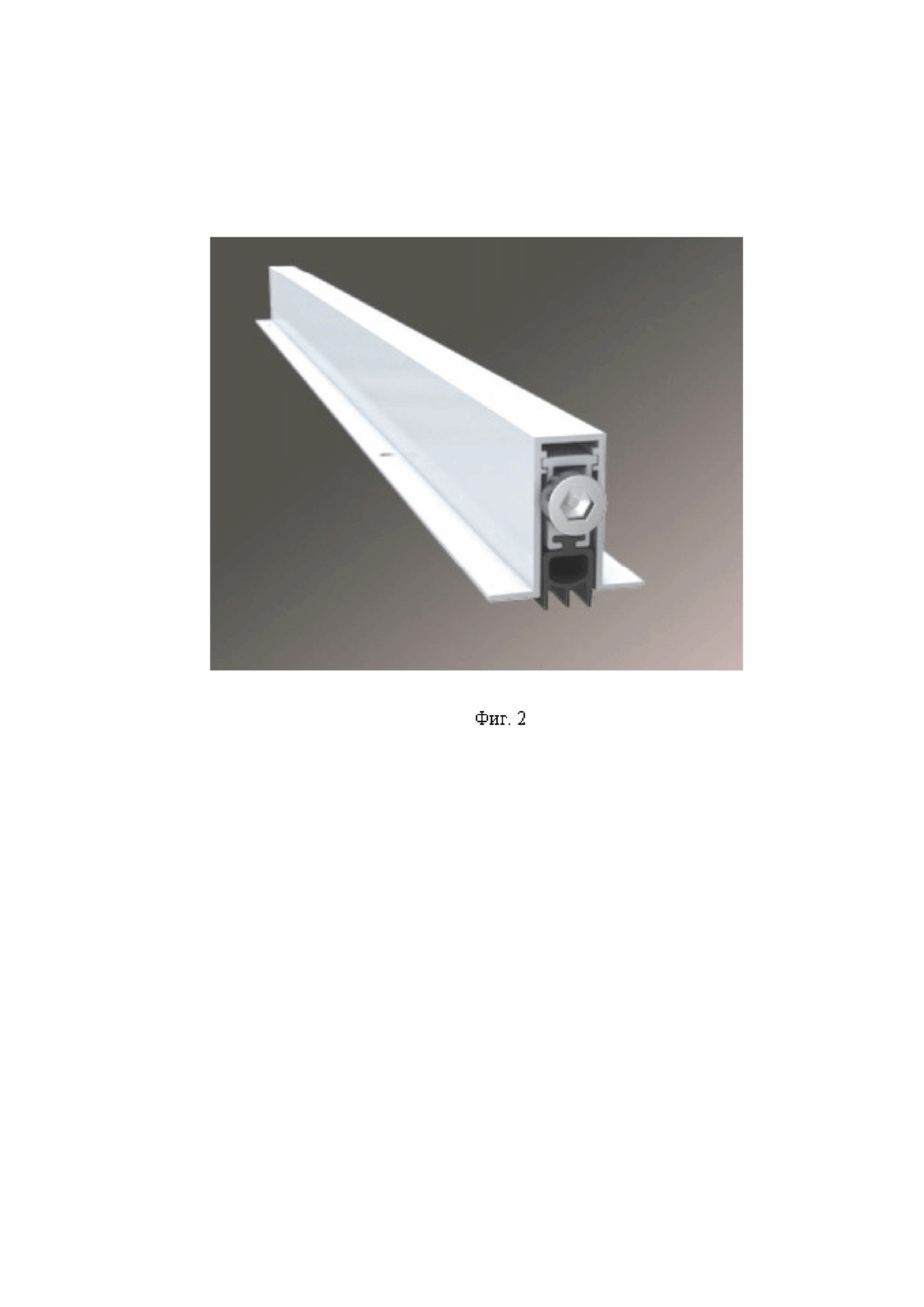

[13]На фиг. 2 показан внешний вид предлагаемого клапана.
[14]На фиг. 3 показан предлагаемый клапан с убранным внутрь корпуса эластичным уплотнителем.
[15]На фиг. 4 показан предлагаемый клапан с выступающим из корпуса эластичным уплотнителем – показан момент нажатия пальцем на поджимной винт пружинного механизма
[17]1- основной корпус клапана,
[19]3 - основной корпус автоматического порога,
[20]4 - корпус для крепления эластичного уплотнителя,
[21]5 - эластичный уплотнитель,
[23]Предлагаемый клапан включает полый основной корпус 1, выполненный из прямоугольной профильной трубы, преимущественно, квадратной. Корпус может быть изготовлен металлическим, в частности, алюминиевым, или из полимерных материалов. На торцах корпуса установлены заглушки (на фиг. не показаны). По всей поверхности внешней (лицевой) и внутренней (задней) сторон корпуса выполнены щелевые вентиляционные отверстия (на фиг. позицией не указаны), через которые осуществляется переток воздуха с одной стороны на другую. В верхнем основании основного корпуса 1 выполнены сквозные отверстия (на фиг. не показаны) под крепежные элементы предназначенные для присоединения вентиляционного клапана к дверному полотну.
[24]Внутри основного корпуса 1 размещены все остальные элементы клапана, в частности, шумогаситель 2, основной корпус 3 автоматического порога, корпус 4 для крепления эластичного уплотнителя, эластичный уплотнитель 5 и поджимающий винт 6.
[25]Эластичный уплотнитель 5 закреплен на корпусе 4 и образует вместе с ним сборочную единицу, которую в контексте настоящей заявки можно назвать автоматическим порогом. Автоматический порог, в свою очередь, размещен внутри корпуса 3. Корпус 4 установлен в корпусе 3 автоматического порога с возможностью возвратно-поступательного перемещения сверху вниз (в рабочем положении клапана) и связан с поджимающим винтом 6 через пружинный механизм (на фиг. не показан). Пружинный механизм может быть выполнен по схеме, известной из уровня техники, и его конструкция не является предметом охраны по настоящей заявке.
[26]Предлагаемый клапан работает следующим образом.
[27]В положении двери «открыто» автоматический порог поджат пружинным механизмом к верхней части клапана так, что эластичный уплотнитель 5 вместе с корпусом 4 втянут внутрь основного корпуса 1.
[28]В положении двери «закрыто», когда головка поджимного винта 6 касается косяка дверной коробки, поджимной винт 6, под действием усилия закрывания двери, воздействует на пружинный механизм, освобождая автоматический порог. Корпус 4 с закрепленным на нем эластичным уплотнителем 5 выходит из основного корпуса 1 под собственным весом и, при полностью закрытой двери, упирается своей нижней кромкой в напольное покрытие. Поджимной винт 6 при закрытой двери полностью утоплен до торцевой плоскости основного корпуса 1. Полный ход автоматического порога может быть изначально заложен достаточно большой, компенсирующий возможные неровности пола. При открывании двери головка поджимного винта 6 выходит из контакта с косяком двери, освобождает пружинный механизм, а тот, в свою очередь, воздействует на корпус 4, втягивая автоматический порог внутрь основного корпуса 1.
[29]Пример осуществления полезной модели.
[30]Предлагаемый дверной вентиляционный переточный клапан (см. фиг. 2) может быть установлен на любых дверных полотнах, как изготовленных в соответствии со стандартными параметрами, в частности, шириной 600, 700, 800, 900 мм, так и нестандартных.
[31]На фиг. 3 показан предлагаемый клапан в положении, соответствующем открытой двери. Видно, что автоматический порог (корпус 4 с закрепленным на нем эластичным уплотнителем 5) втянут внутрь основного корпуса 1.
[32]На фиг. 4 оператор имитирует воздействие на поджимной винт 6 дверного косяка – нажимает на головку поджимного винта 6 пальцем. Видно, что автоматический порог вышел из основного корпуса 1.
