[1]Полезная модель относится к области строительства и направлена на повышение надежности гидроизоляции холодных швов бетонирования в монолитных конструкциях зданий и сооружений.
[2]Как известно, холодный шов бетонирования образуется в результате перерывов во времени (например, технологических) в процессе укладки слоев бетонной смеси при бетонировании монолитных конструкций. Данный шов возникает на границе между «новым» и «старым» слоями уложенной и твердеющей смеси. В этом случае один слой («старый») уже имеет определенную прочность, а второй только начинает твердеть, поэтому между ними не обеспечивается полноценная адгезия и, как следствие, образуется участок возможных протечек поверхностных, подземных или атмосферных вод, который необходимо дополнительно гидроизолировать.
[3]Ненадежно выполненная гидроизоляция холодных швов бетонирования приводит не только к появлению протечек и возникновению сырости в помещениях, но и снижает долговечность монолитных конструкций.
[4]В современной практике гидроизоляция холодных швов бетонирования в монолитных конструкциях выполняют еще на этапе устройства арматурного каркаса, а именно: устанавливают и фиксируют внутренние гидрошпонки на арматурный каркас в местах образования запланированного холодного шва, далее послойно укладывают бетонную смесь с необходимыми перерывами во времени [СТО НОСТРОЙ 2.7.156-2014. Устройство водонепроницаемых конструкций]. В этом случае внутренняя гидрошпонка, находящаяся в массиве конструкции, обеспечивает функцию надежного гидроизоляционного барьера, который не пропускает воду в месте образования холодного шва.
[5]Необходимо отметить, что достаточно часто установка внутренних гидрошпонок до бетонирования умышленно или ошибочно не предусматривается [Шилин, А.А. Гидроизоляция подземных и заглубленных сооружений при строительстве и ремонте / А.А. Шилин. – М.: Издательство МИСИ – МГСУ, 2018. – 372 с.]. В таком случае для возможности обеспечения надежности гидроизоляционного контура здания или сооружения применяют, так называемые ремонтные изделия, которые фиксируют с наружной поверхности монолитных конструкций, уже после окончания бетонных работ. К таким ремонтным изделиям относят ремонтные гидрошпонки.
[6]Известно конструктивное решение изделия для гидроизоляции холодного шва бетонирования «гидрошпонка ХО»
[7][https://www.geotx.ru/gidroizolyaciya/gidroshponka/dlya-rabochih-shvov/hogidroshponka/ho-240-4-25pvh/], которая предназначена (по данным производителя) для гидроизоляции (герметичности) технологических швов бетонирования при строительстве гидротехнических, заглубленных и подземных сооружений. Данная гидрошпонка выполнена в виде ленты из эластичного материала, имеющей прямое поперечное сечение, при этом гидрошпонка снабжена регулярно расположенными фиксирующими анкерами, которые должны находится в массиве бетона конструкции, и обеспечивать надежную фиксацию изделия. Таким образом, данное изделие используется в том случае, когда бетонирование монолитной конструкции еще не завершено. Следовательно, применять данное изделие в качестве ремонтной гидрошпонки, после окончания бетонных работ не представляется возможным, что является ее техническим недостатком.
[8]Наиболее близким по технической сущности к заявляемому конструктивному решению гидрошпонки для ремонта холодных швов бетонирования является выбранное в качестве прототипа конструктивное решение изделия для гидроизоляции холодного шва бетонирования «Гидрошпонка ДР» [https://www.geotx.ru/gidroizolyaciya/gidroshponka/dlya-deformacionnyh-shvov/gidroshponka-dr/dr-320pvh/], которая предназначена (по данным производителя) для восстановления гидроизоляции (герметичности) деформационных швов в существующих конструкциях гидротехнических, заглубленных и подземных сооружений.
[9]Признаки прототипа, совпадающие с существенными признаками заявляемой полезной модели, – гидрошпонка для ремонта холодных швов бетонирования, выполненная в виде ленты из эластичного материала, на концевых участках которой выполнены регулярные выступы по всей ее длине.
[10]Недостатком прототипа является его весьма ограниченная область применения, поскольку поперечное сечение гидрошпонки выполнено таким образом, чтобы ее можно было устанавливать в полость, находящуюся на сопряжении, а именно: в пространство деформационного шва. Если сопряжение монолитных конструкций не имеет деформационного шва, то данную шпонку применять не представляется возможным.
[11]Таким образом, задачей полезной модели является разработка конструктивного решения гидрошпонки, обеспечивающего надежную гидроизоляцию холодного шва бетонирования в монолитных конструкциях после окончания бетонных работ.
[12]Указанная задача решается за счет того, что гидрошпонка для ремонта холодных швов бетонирования, выполненная в виде ленты из эластичного материала, на концевых участках которой выполнены регулярные выступы по всей ее длине, отличающаяся тем, что грани ленты имеют шероховатости поверхности, а на одной из граней ленты расположены участки с выступами, при этом грань ленты с выступами имеет большую площадь, а участки с выступами размещены симметрично относительно геометрического центра ленты и имеют равную ширину. При этом поперечные сечения выступов гидрошпонки имеют форму полуокружности. При этом поперечные сечения выступов гидрошпонки имеют параболическую форму.
[13]Полезная модель поясняется чертежами (фиг. 1, фиг. 2, фиг. 3 и фиг. 4).

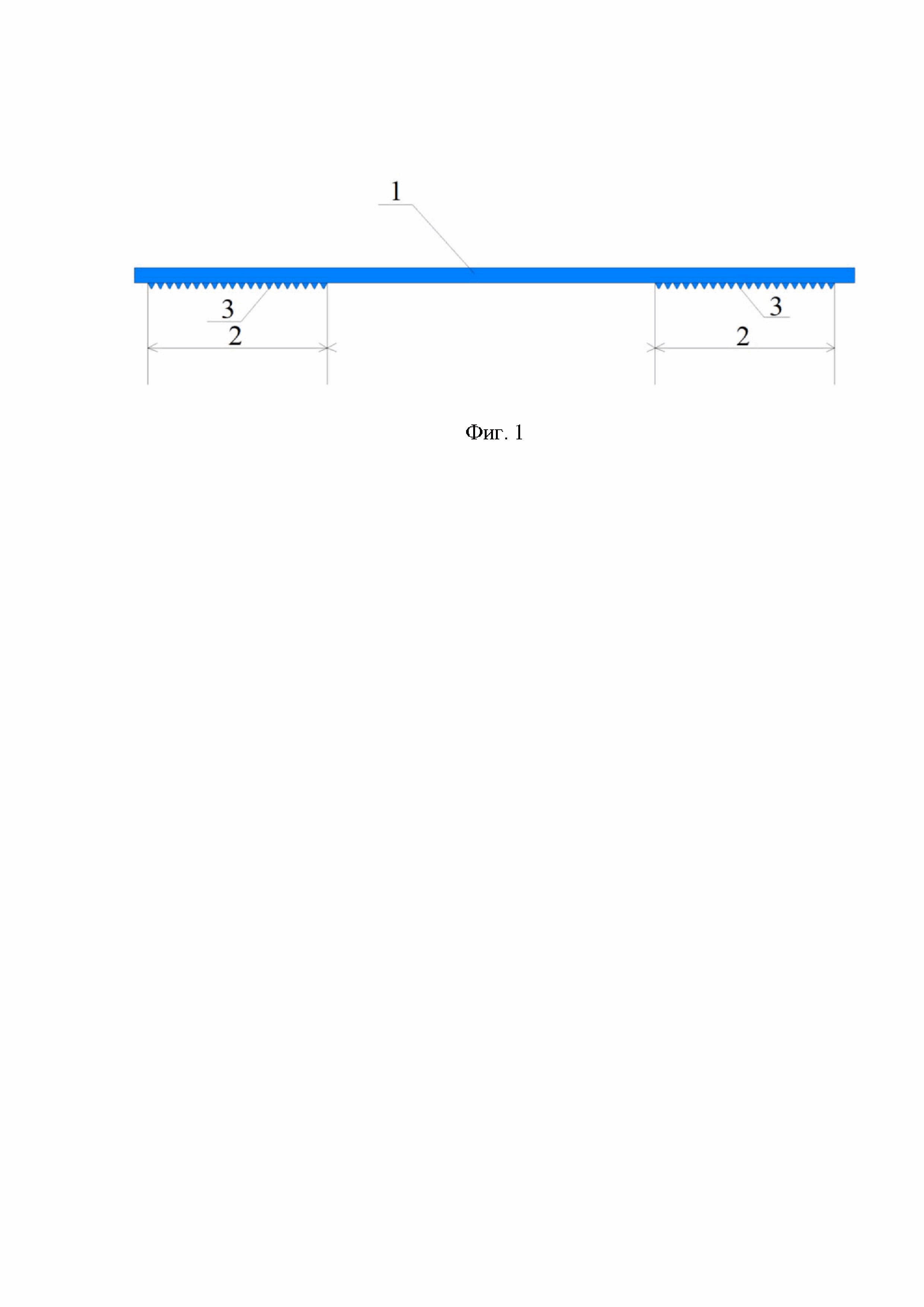

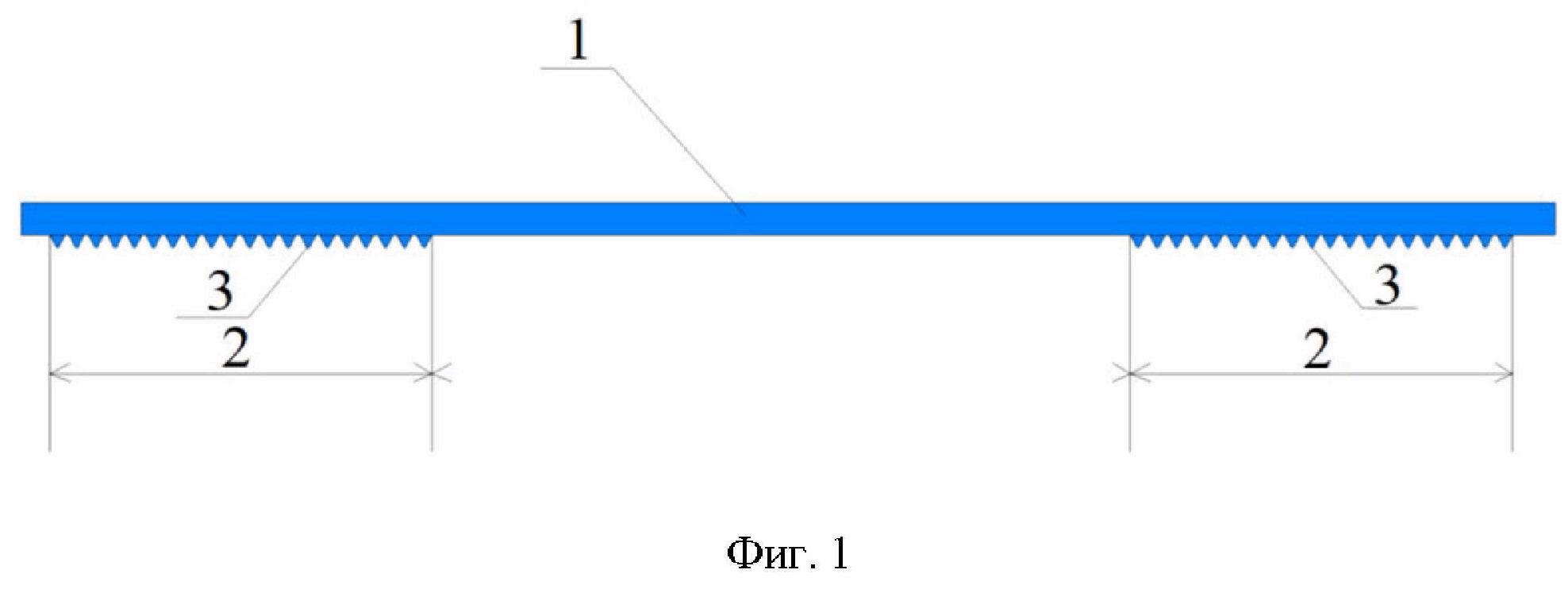

[15]фиг. 1 – поперечное сечение гидрошпонки для ремонта холодных швов бетонирования;

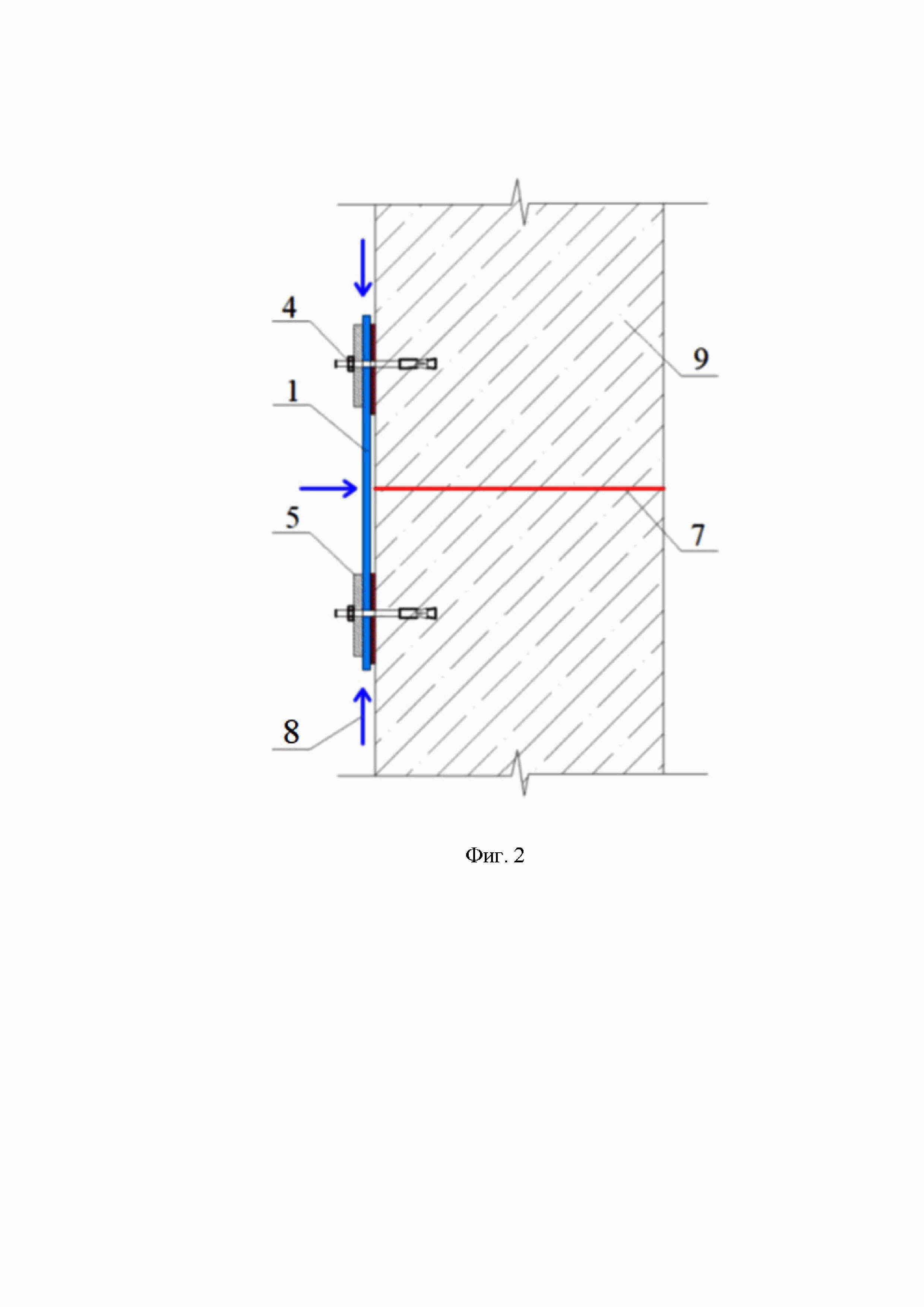

[16]фиг. 2 – поперечное сечение гидрошпонки для ремонта холодных швов бетонирования, установленной и зафиксированной на монолитной конструкции, на участке устройства холодного шва бетонирования;

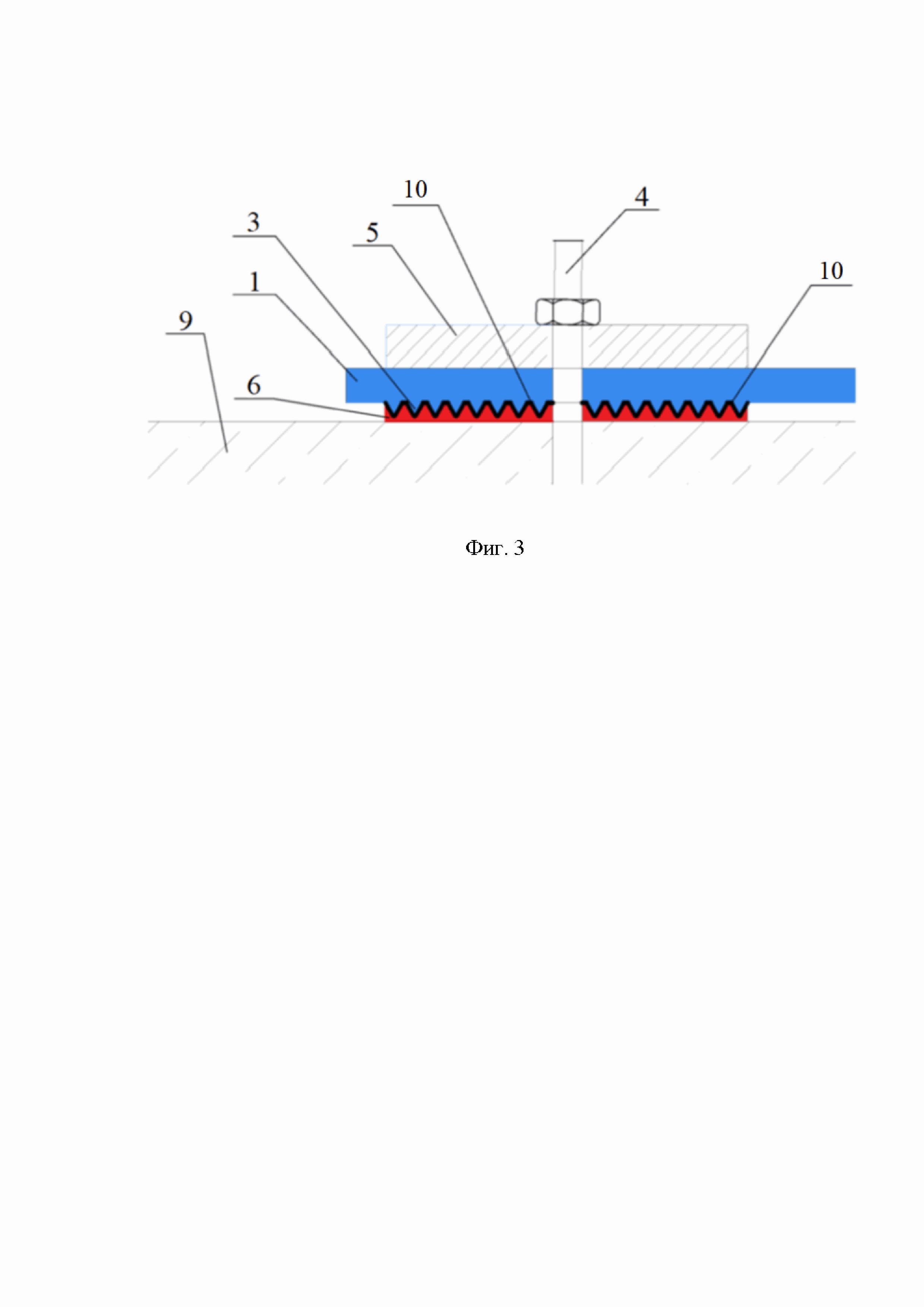

[17]фиг. 3 – фрагмент участка гидрошпонки для фиксации к монолитной конструкции;
[18]фиг. 4 – общий вид гидрошпонки, зафиксированной в сопряжениях монолитных конструкций (размер 90 мм, указан справочно).
[19]На фигурах 1 … 4 обозначено:
[20]1 – гидрошпонка для ремонта холодных швов бетонирования;
[21]2 – ширина участка с выступами;
[23]4 – крепежный элемент для фиксации гидрошпонки;
[24]5 – прижимной профиль для фиксации гидрошпонки;
[26]7 – холодный шов бетонирования в монолитной конструкции;
[27]8 – направление возможного давления воды;
[28]9 – монолитная конструкция;
[29]10 – направление возможной миграции воды;
[30]11 – стыковое соединение гидрошпонки (согласно технологическому регламенту на установку гидроизоляционных шпонок: ТР 186-07).
[31]Указанная задача решается за счет того, что гидрошпонку для ремонта холодных швов бетонирования (1) устанавливают и фиксируют в монолитной конструкции (9), в котором выполнен холодный шов бетонирования (7). Гидрошпонку (1) фиксируют на участках (2) с выступами (3), используя также комбинацию из средств герметизации и фиксации: слой герметика (6), крепежный элемент для фиксации (4) и прижимной профиль (5). Форма и расположение выступов (2) обеспечивает надёжную фиксацию гидрошпонки (1) (через слой герметика) к поверхности монолитной конструкции и, как следствие, надежную гидроизоляцию холодного шва бетонирования (7) в сопряжении монолитных конструкций. Шероховатость поверхности грани гидрошпонки, на которой расположены участки с выступами (2), также обеспечивает адгезию гидрошпонки к поверхности монолитной конструкции.
[32]Также в монолитных конструкциях в местах пересечений холодных швов бетонирования (7) может быть выполнено стыковое соединение гидрошпонки (11) для возможности создания надежного замкнутого гидроизоляционного контура зданий и сооружений.
[33]Технический результат заключается в том, что гидрошпонка для ремонта холодных швов бетонирования обеспечивает надежную гидроизоляцию холодного шва бетонирования в монолитных конструкциях после окончания бетонных работ.
[34]Технический результат достигается за счет конструктивного решения ремонтной гидрошпонки, содержащего:
[35]расположенные симметрично относительно геометрического центра ленты участки с выступами, обеспечивающие возможность установки и фиксации гидрошпонки для надежной гидроизоляцию холодного шва бетонирования в монолитных конструкциях после окончания бетонных работ;
[36]регулярные выступы на гранях для возможности надежной фиксации гидрошпонки на поверхности монолитных конструкций и гидроизоляции холодного шва бетонирования;
[37]симметричные участки с выступами одинаковой ширины для возможности установки и надежной фиксации гидрошпонки, вне зависимости от ориентации коротких торцов гидрошпонки относительно плоскости холодного шва бетонирования.
[38]Форма выступов обеспечивает надежную фиксацию ремонтной гидрошпонки к поверхности монолитной конструкции и, как следствие, надежную гидроизоляцию холодного шва бетонирования в монолитных конструкциях после окончания бетонных работ.
[39]Таким образом, предложенное решение обеспечивает надежную гидроизоляцию холодного шва бетонирования в монолитных конструкциях после окончания бетонных работ.
