[1]Полезная модель относится к строительству, а в частности к опорным конструкциям инженерных сетей, связи, кабельных, технологических и сантехнических коммуникаций (трубопроводов), к эстакадам.
[2]Известна конструкция насадки на сваи [SU 1384662 A1, Л. И. Гаранин], включающая трубчатый корпус, выполненный по длине составным из соединенных переходником верхней обоймы меньшего диаметра и нижней обоймы большего диаметра. Нижняя обойма выполнена разрезной по вертикали, и концы ее соединены криволинейными пластинами. Насадка снабжена замкнутым опорным кольцевым элементом, конфигурация полости которого соответствует конфигурации поперечного сечения ствола сваи, наклонными покосами, присоединенными внизу к опорному кольцевому элементу, и вертикальными, расположенными на расстоянии одна от другой по периметру корпуса связями, одни концы которых жестко прикреплены к кольцевому опорному элементу, а другие – к концам разрезной обоймы.
[3]Недостатком данной конструкции является то, что насадка устанавливается только на свайный фундамент и ее невозможно смонтировать на железобетонный монолитный фундамент с анкерными болтами без разрушения.
[4]Известно сопряжение стальной опоры с фундаментом посредством соединительных элементов, размещенных на башмаке стальной опоры, и закладных деталей фундамента, при этом с целью повышения удобства установки опоры в проектное положение соединительные элементы опорного башмака связаны с закладными деталями фундамента посредством стальных лент, расположенных, соответственно, между ними, и возможностью их независимого смещения во взаимно-перпендикулярных плоскостях [SU 468980 A1, А. П. Скворцов, В. А. Хилинский].
[5]К недостатку известной конструкции можно отнести то, что сопряжение не универсальное, на фундамент можно установить только один тип опоры.
[6]Техническая проблема, на решение которой направлена полезная модель, заключается в сохранении надежности существующего железобетонного монолитного фундамента без его разрушения при установке на него одностоечной колонны, отличающейся от проектной схемы установочных размеров, без изменения проектной схемы размещения анкерных болтов в фундаменте ростверка, который закрепляют основанием к фундаменту анкерными болтами.
[7]При реализации полезной модели поставленная проблема решается за счет достижения технического результата, который заключается в повышении эффективности монтажа ростверка к фундаменту анкерными болтами.
[8]Указанный технический результат достигается тем, что конструкция ростверка фундамента содержит следующие элементы: основание со сквозными отверстиями диаметром d1 и со шпильками диаметром d2, шпильки установлены перпендикулярно основанию и жестко соединены сваркой. Размещение в основании сквозных отверстий с диаметром d1 выполнено по проектной схеме размещения анкерных болтов на верхней поверхности железобетонного монолитного фундамента для двухстоечной пространственной фермы, размещение в основании шпилек диаметром d2 выполнено в соответствии с установочной схемой присоединения одностоечной колонны. Поверхность ростверка покрыта горячим цинкованием и огнезащитным покрытием. Диаметры отверстий d1 и d2 могут быть равны или различаться.
[9]Заявленная конструкция ростверка фундамента позволяет быстро и легко устанавливать одностоечную колонну, у которой установочная схема отличается от проектной схемы размещения анкерных болтов, предназначенной для установки двухстоечной пространственной колонны без разрушения железобетонного монолитного фундамента и самой конструкции одностоечной колонны с сохранением их механической прочности.
[10]Ростверк – переходной узел для соединения железобетонного монолитного фундамента и металлической одностоечной колонны. Ростверк принимает и распределяет нагрузку на железобетонном монолитном фундаменте от колонны.
[11]Использование ростверка фундамента для установки строительных конструкций известно. Однако неизвестна конструкция ростверка фундамента для одностоечных колонн, включающая конфигурацию расположения сквозных отверстий диаметром d1 и конфигурацию расположения шпилек диаметром d2; конфигурация сквозных отверстий соответствует проектному положению, конфигурация расположения шпилек соответствует установочным размерам одностоечной колонны, как показано на фиг. 1-4.

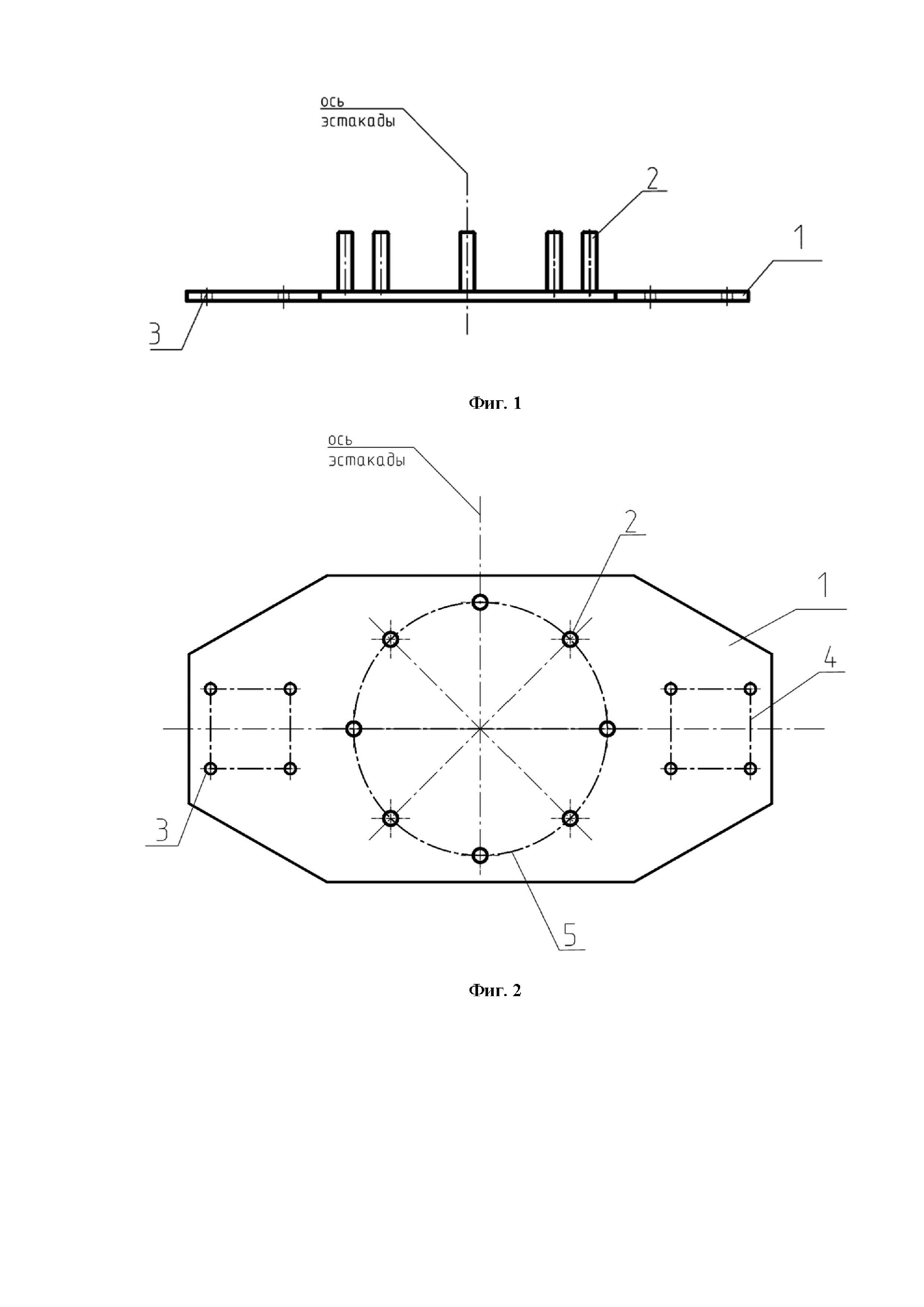

[12]На фиг. 1 изображен ростверк фундамента для колонны.
[13]На фиг. 2 изображен ростверк фундамента для колонны, вид сверху.
[14]На фиг. 3 изображен ростверк фундамента для колонны, вид сбоку.

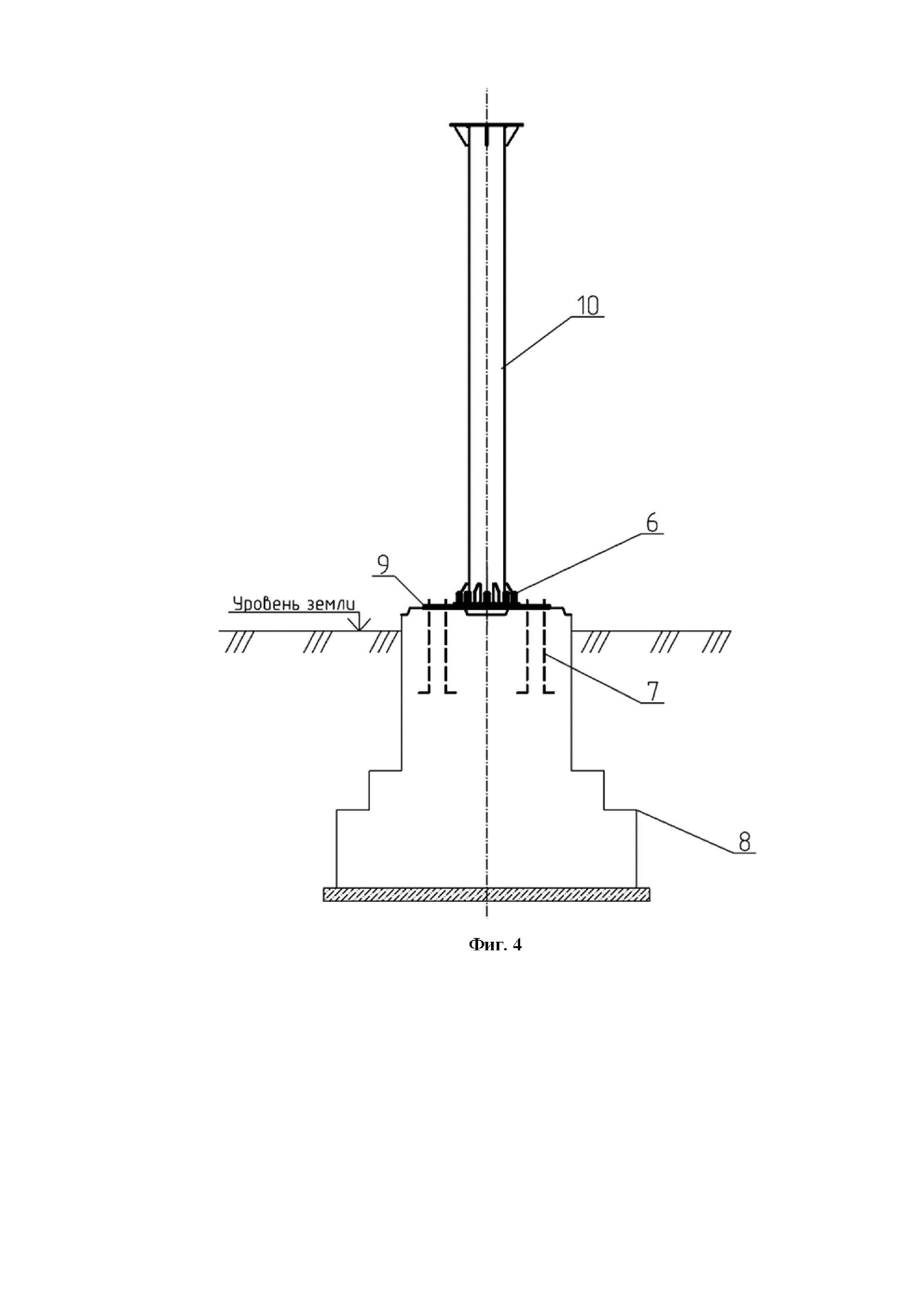

[15]На фиг. 4 изображен ростверк с установкой одностоечной колонны на существующий железобетонный монолитный фундамент, предназначенный для установки двухстоечной пространственной колонны.
[16]На фиг. 1 цифрами обозначены: 1 – основание ростверка для установки одностоечной колонны; 2 – шпилька диаметром d2; 3 – сквозное отверстие диаметром d1.
[17]На фиг. 2 цифрами обозначены: 1 – основание ростверка для установки одностоечной колонны; 2 – шпилька диаметром d2; 3 – сквозное отверстие диаметром d1; 4 – схема сквозных отверстий для проектного положения размещения анкерных болтов на верхней поверхности железобетонного монолитного фундамента для установки двухстоечной пространственной фермы; 5 – схема установочных размеров одностоечной колонны.
[18]На фиг. 3 цифрами обозначены: 1 – основание ростверка для установки одностоечной колонны; 2 – шпилька диаметром d2; 3 – сквозное отверстие диаметром d1.
[19]На фиг. 4 цифрами обозначены: 6 – болт для шпильки диаметром d2; 7 – анкерный болт в железобетонном монолитном фундаменте под отверстие диаметром d1; 8 – железобетонный монолитный фундамент; 9 – ростверк фундамента; 10 – одностоечная колонна диаметром D.

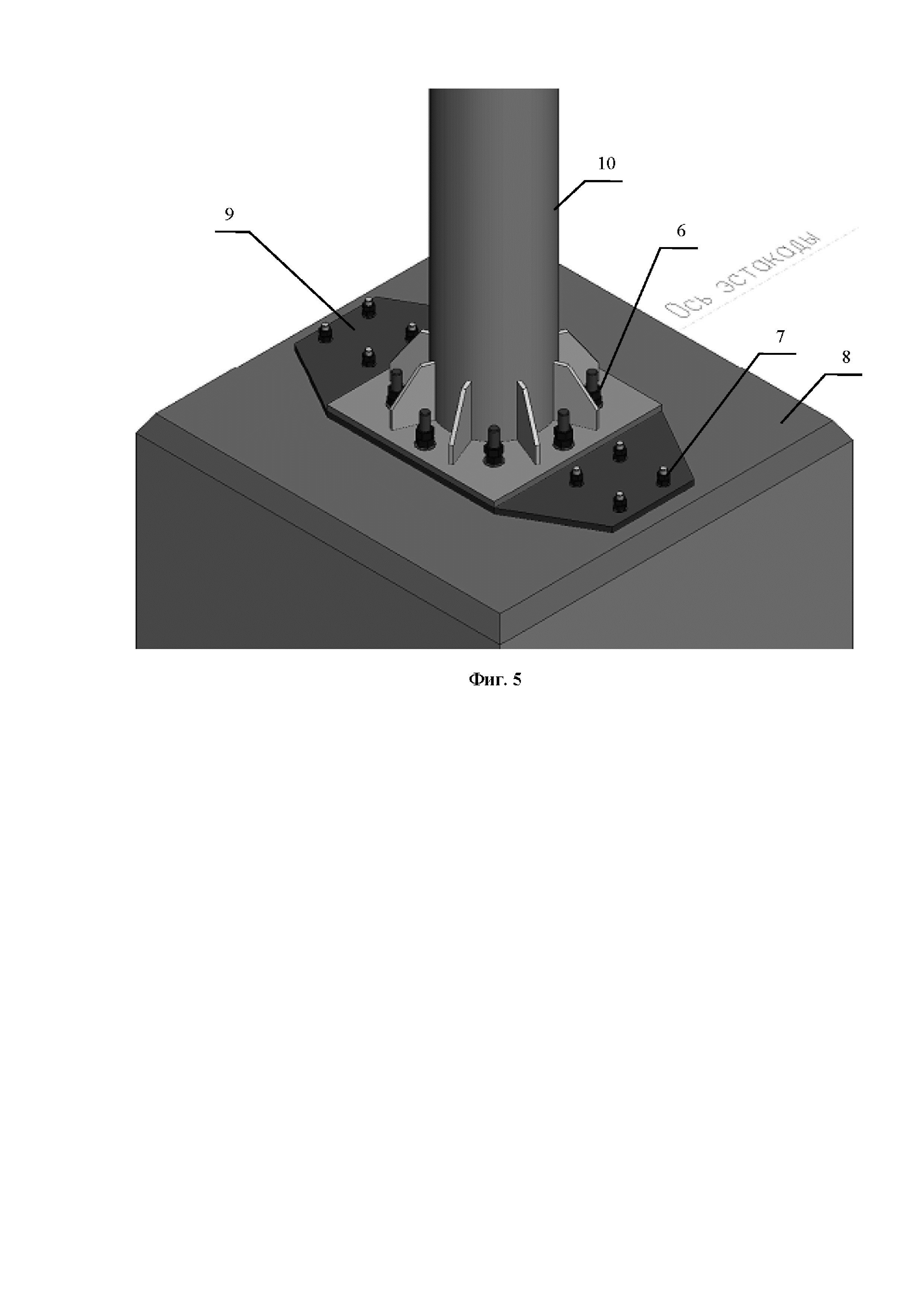

[20]На фиг. 5 цифрами обозначены: 6 – болт для шпильки диаметром d2; 7 – анкерный болт в железобетонном монолитном фундаменте под отверстие диаметром d1; 8 – железобетонный монолитный фундамент; 9 – ростверк фундамента; 10 – одностоечная колонна диаметром D.
[21]Ростверк конструктивно выполнен из одной пластины – основания 1 со сквозными отверстиями 3 и шпильками 2, шпильки 2 установлены перпендикулярно основанию 1 и жестко соединяются посредством сварного соединения.
[22]Пластина основания ростверка выполнена из листового горячекатаного проката, предпочтительно материал листа – сталь марки С335-5 или Ст309Г2С, AISI 304, AISI 316, AISI 321. Для основания толщина листа находится в диапазоне от 5 до 50 мм, предпочтительнее толщина листа 20 мм.
[23]Шпильки используются с резьбой М10, М12, М14, М16, М18, М20, М22, М24, М26, М28, М30, длиной от 30 до 200 мм.
[24]Поверхность всего ростверка покрывается горячим цинкованием методом погружения.
[25]Операции изготовления конструкции (фиг. 2) следующие.
[26]1. Нарезают следующие элементы:
[27]одно основание 1, в виде восьмиугольника с заданными габаритными размерами, например 950×500×20 мм;
[28]восемь шпилек с резьбой, например М24, и длиной 70 мм.
[29]2. Сверлят в основании 1 восемь сквозных отверстий, например, диаметром 20 мм. Схемы сквозных отверстий 4 на основании 1 ростверка ориентированы перпендикулярно оси эстакады.
[30]3. К основанию 1 приваривают перпендикулярно восемь шпилек 2 (фиг. 2).
[31]4. Поверхность ростверка покрывают горячеоцинкованным покрытием методом погружения.
[32]5. Наносят на оцинкованный ростверк огнезащитное покрытие.
[33]Элементы, упомянутые в единственном числе, не исключают множественности элементов, если отдельно не указано иное.
[34]Несмотря на то, что конструкция осуществления была подробно описана и показана на сопроводительных чертежах, следует понимать, что такая конструкция является лишь иллюстрированной и что данная полезная модель не должна ограничиваться конкретными показателями и описанными компоновками и конструкциями, поскольку различные другие модификации могут быть очевидны специалистам в соответствующей области.
[35]Ростверк на фундамент можно устанавливать на верхнюю поверхность железобетонного монолитного фундамента основанием 1 путем нанизывания на анкерные болты железобетонного монолитного фундамента.
[36]Пример для пояснения сущности предложенного решения.
[37]1. Существует железобетонный монолитный фундамент 8 с проектной схемой расположения анкерных болтов, например 4.
[38]2. Необходимо установить металлическую одностоечную колонну 10, с отличающимися установочными размерами 5 от проектной схемы 4.
[39]3. Варианты установки:
[40]срезать анкерные болты 7 на существующем железобетонном монолитном фундаменте 8, просверлить в фундаменте 8 перфоратором новые отверстия под анкерные болты согласно схеме по установочным размерам 5 сквозных отверстий металлической одностоечной колонны 10, закрепить анкерные болты в отверстиях; в процессе сверления появляется вибрация от перфоратора, которая разрушает фундамент 8, при этом образуются микротрещины, что снижает механическую прочность, а следовательно, и надежность фундамента;
[41]демонтировать старый фундамент 8 и смонтировать новый железобетонный фундамент со схемой размещения отверстий согласно установочным отверстиям металлической одностоечной колонны 5, при этом потребуется разработать новую проектную документацию, пройти государственную экспертизу и увеличить время строительно-монтажных работ, в итоге увеличится время ввода объекта в эксплуатацию;
[42]на сосуществующий железобетонный монолитный фундамент 8 устанавливается предложенный ростверк 9 путем нанизывания на отверстия в верхнем или нижнем основании ростверка на анкерные болты 7; жесткая фиксация ростверка осуществляется болтами, для исключения ослабления болтового соединения, из-за температурных расширений, используются стопорные шайбы; сверху на ростверк 9 устанавливается металлическая одностоечная колонна 10 со своей схемой установочных отверстий, при этом происходит сопряжение одностоечной колонны с фундаментом без его разрушения и снижения его надежности; в данном варианте отсутствуют временные затраты на демонтаж анкерных болтов и сверление фундамента, что сохранит механическую прочность, существующий фундамент не демонтируется, и не требуется разрабатывать новую проектную документацию, что в целом значительно сокращает время ввода объекта в эксплуатацию.
[43]Таким образом, представленная конструкция ростверка простая, легко и быстро монтируется под требуемую проектную схему за счет того, что ростверк полной заводской готовности, устанавливается без разрушения существующего фундамента с сохранением его надежности и без изменения проектной документации.
