[1]
Изобретение относится к области медицинской техники, а именно к протезам голени.
[2] Наиболее близким по технической сути является протез голени с подвесным чехлом для коротких культей
голени, содержащей гильзу бедра, приемную гильзу для короткой культи, звено "голень" и искусственную стопу. Конструкции протезно-ортопедических изделий, под ред. А.П.Кужекина, М., 1984, стр. 63.
[3] Недостатками прототипа являются отсутствие упругого подгиба в колене при наступании протезом на опору, поскольку короткая неактивная культя голени не в состоянии управлять движениями голени
протеза, в результате чего имеет место травмирование коленного и тазобедренного суставов при переднем толчке протезированной конечностью, резко нарушается антропоморфность походки, возрастают
энерготраты при ходьбе.
[4] Целью изобретения является создание протеза на короткую неактивную культю голени с подрессоренным подгибанием в коленном узле, что обеспечивает снижение мышечных
энергозатрат при ходьбе, амортизацию травмирующих толчков, антропоморфность походки.
[5] Поставленная цель достигается тем, что протез на короткую культю голени, содержащий гильзу бедра,
приемную гильзу для короткой культи, звено "голень" и искусственную стопу, снабжен устройством, состоящим из подвижных друг относительно друга в сагиттальной плоскости частей с заданными параметрами
углового перемещения и содержащим упругий элемент, допускающий регулировку его характеристики в соответствии с масс-инерционными величинами пациента, причем верхняя часть устройства жестко связана с
приемной гильзой, а нижняя часть - с трубкой голени.
[6] Совокупность приведенных признаков, позволяющих изготавливать энерогосберегающие и антропоморфные протезы на короткую культю голени,
в науке и технике до даты подачи заявки не обнаружены, что соответствует требованию "новизна".
[7] Таким образом, заявляемое техническое решение соответствует критерию "положительный
эффект".
[8] Кроме того, соавторами не обнаружено подобных технических решений, следовательно, совокупность существенных признаков отвечает критерию изобретения "существенное отличие".

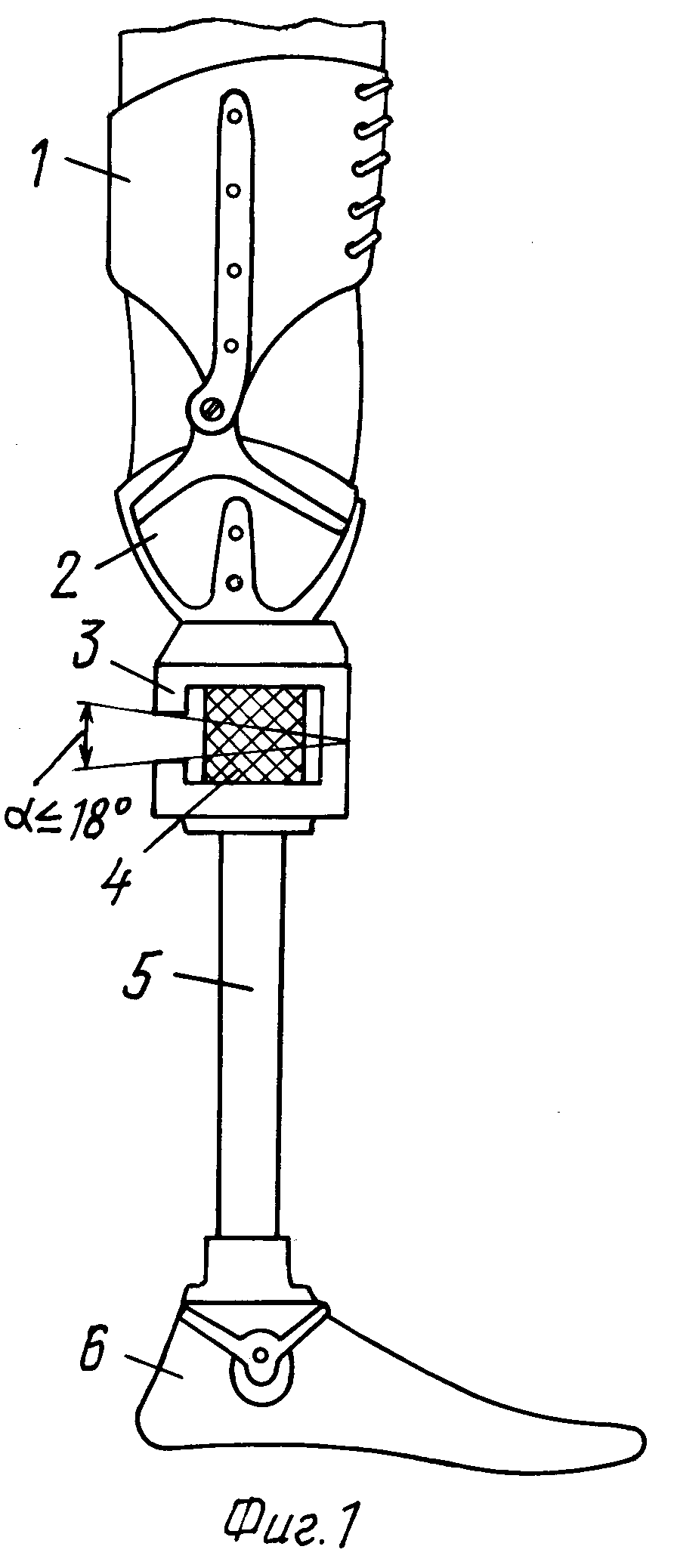

[9] На фиг. 1 изображена схема протеза на короткую культю голени.
[10] Протез содержит гильзу бедра 1, шарнирно соединенную с приемной гильзой 2 для короткой культи голени;
устройство для подрессоренного подгибания 3; упругий элемент 4; трубку голени 5 и стопу 6.

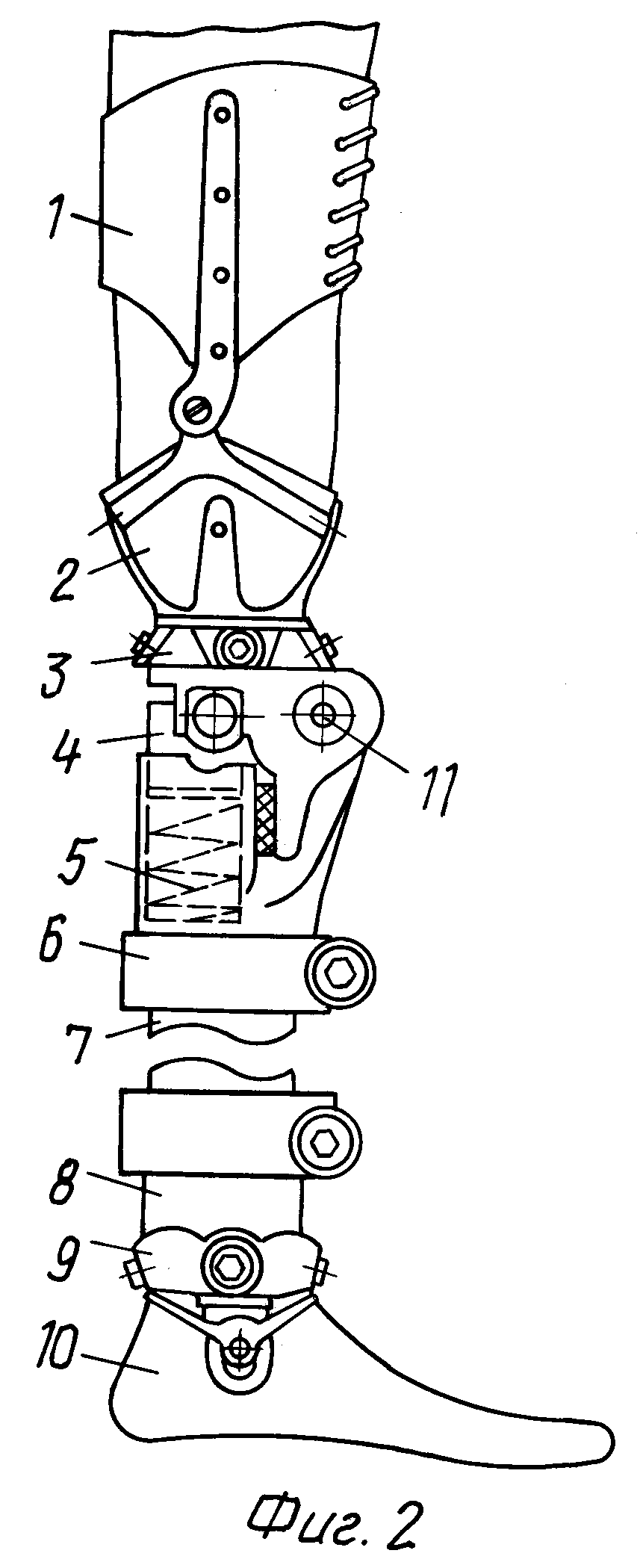

[11] На фиг. 2 изображен конструктивный вариант протеза на короткую культю голени в исходном
неподогнутом положении.
[12] Протез содержит гильзу бедра 1, шарнирно соединенную с приемной гильзой 2 для короткой культи голени; адаптер 3, обеспечивающий соединение приемной гильзы 2 с
модулем подгибания 4, в который встроена рессорная пружина 5; хомут 6, фиксирующий резьбовое соединение модуля подгибания с трубкой голени 7; втулку 8 с адаптером 9 для присоединения к трубке голени 7
стопы 10; ось вспомогательного шарнира 11, обеспечивающего взаимный поворот в пределах до 18o приемной гильзы 2 с гильзой бедра 1 относительно дистальной части голени в целях
подрессоренного подгибания в первую половину фазы опоры.
[13] Предлагаемый протез на короткую культю голени функционирует следующим образом.
[14] В фазе переноса усилие
предварительной затяжки рессорной пружины 5 устанавливает модуль подгибания 4 в положении полного разгибания относительно оси вспомогательного шарнира 11.
[15] В момент наступания на опору
под действием опорной реакции в сагиттальной плоскости создается момент относительно оси вспомогательного шарнира 11, в результате чего приемная гильза 2 вместе с гильзой бедра 12 совершает угловое
перемещение относительно дистальной части модуля подгибания 4 и трубки голени, что приводит к обжатию рессорной пружины 5.
[16] Вид упругой характеристики, определяющей характер
подрессоренного подгибания, регулируется путем использования набора сменных пружин, а также величиной предварительной затяжки пружины.
[17] В процессе переката на стопе реакция опоры меняет
место приложения к стопе и угол наклона к горизонту, передвигаясь вперед, что сопровождается выходом из подгибания и возвращением рессорной пружины 5 в исходное положение. При переходе линии
нагружения протеза вперед от оси вспомогательного шарнира 11 силовой момент, приложенный к модулю подрессоренного подгибания, меняет свой знак относительно указанной оси и модуль полностью разогнут.
Вслед за этим начинается основное сгибание в коленном шарнире, соединяющем гильзу бедра 1 с приемной гильзой 2, что достигается поворотом бедра в сторону сгибания. Указанное предшествует переносу
протеза над опорой.
[18] Преимущества предлагаемого протеза перед базовым объектом следующие:
1. Снижаются мышечные энергозатраты при ходьбе за счет накопления потенциальной
энергии в упругом элементе в фазу переднего толчка при наступлении на опору с последующим усилением заднего толчка, обеспечивающего поступательное перемещение тела.
[19] 2. Значительно
улучшается антропоморфность походки, повышается ее ритмичность и симметрия.
[20] 3. Благодаря подрессоренному подгибанию улучшается амортизация переднего толчка, что устраняет травмирование
культи и вышележащих частей тела, которое нарастает со временем.
[21] 4. Благодаря подрессоренному подгибанию допускается увеличение скорости ходьбы.
