[1]Полезная модель относится к ветеринарии, в частности к устройству для захвата клещей, их удаления, хранения и эвтаназии. Оно может быть использовано как частными лицами, так и специалистами медицинских и ветеринарных учреждений.
[2]Известно устройство для удаления клещей с двумя частично эластичными захватными рычагами, на свободных концах которых предусмотрены захватные губки, прижатые друг к другу с определенным усилием смыкания, которые могут быть открыты путем нажатия на захваты, выполненные за одно целое на захватных рычагах для приема клеща, причем захватные рычаги в одной точке между захватными элементами и захватными губками неразъемно соединены друг с другом через эластичную опорную перемычку, а их внутренние концы, обращенные в сторону от захватных губок, лежат на наклонных поверхностях, которые выполнены как единое целое с внутренней стороны цельного корпуса, в котором размещены захватные рычаги (см. DE 19827651 С1, опубл. 27.01.2000 г.).
[3]Известно устройство для удаления клещей, содержащее корпус с наконечником, стержень, расположенный внутри корпуса и снабженный в верхней части нажимной кнопкой, а в нижней части - захватной петлей, при этом внутри корпуса установлена возвратная пружина, опирающаяся на упорную шайбу, при этом наконечник присоединен посредством резьбового соединения к нижней части корпуса, а возвратная пружина установлена между упорной шайбой и наконечником (см. RU 95494 U1, опубл. 10.07.2010).
[4]Известно устройство для удаления клещей, состоящее из изогнутой в форме зажима упругой проволоки, один конец которого имеет тонкую рукоятку, а другой заканчивается узлом для фиксации клеща. Узел состоит из свободных концов проволоки, согнутых в форме треугольников, которые плотно прижимаются друг к другу основаниям (см. RU №2255687, опубл. 10.07.2005).
[5]Недостатком всех вышеперечисленных устройств является то, что они только удаляют клеща, при этом большая вероятность раздавить и фрагментировать клеща, а также его потерять при переносе в контейнер для хранения и транспортировки.
[6]Известно пьезоэлектрическое механическое устройство для удаления клещей с кожи человека или животного, состоящее из пьезоэлектрического элемента, имеющего кнопку для механического сжатия и два металлических электрода - контактный и высоковольтный (см. RU 122277 U1, опубл. 27.11.12 г).
[7]Недостатком известного устройства является то, что оно только удаляет клеща.
[8]Наиболее близким аналогом является устройство для снятия, временного хранения и транспортировки клеща, состоящее из корпуса с узлом для фиксации клеща. Корпус представляет собой емкость для временного хранения и транспортировки клеща, выполненную из эластичного прозрачного материала, причем емкость имеет суженную торцевую часть, в которой находится узел для фиксации клеща в виде щелевидной прорези, обеспечивающей при сжатии стенок суженной торцевой части захват и извлечение клеща (см. RU 124135 U1, опубл. 23.01.2013).
[9]Недостатком известного устройства является то, что оно не предусматривает уничтожение клеща.
[10]Заявленная полезная модель направлена на разработку устройства, способного обеспечить быстрое, простое и качественное удаление присосавшегося к коже животного или человека клеща, временное его хранение, безопасную транспортировку в лабораторию, и уничтожение клеща (эвтаназия клеща).
[11]Поставленная задача решается за счет того, что заявленное устройство для захвата клещей, их удаления, хранения и эвтаназии выполнено в виде прямоугольного прозрачного двухкамерного корпуса (1), боковая стенка первой камеры выполнена в виде задвижной крышки (2), передняя торцевая стенка (4) первой камеры имеет прорезь остроугольной формы (4а) для захвата клеща (13) и закругление (46) со стороны, противоположной прорези (4а), задняя торцевая стенка первой камеры устройства одновременно является межкамерной перегородкой (5) и передним торцом второй камеры устройства, при этом устройство снабжено пьезоэлектрическим элементом (7), смонтированным во второй камере таким образом, что его кнопка (8) размещена в отверстии, выполненном в стенке заднего торца второй камеры устройства, контактный электрод (9) пьезоэлектрического элемента (7) проходит сквозь отверстие межкамерной перегородки (5) в полость первой камеры устройства, а контактная площадка (10) высоковольтного электрода (11) пьезоэлектрического элемента (7) расположена на внутренней поверхности передней торцевой стенке первой камеры устройства, контактная площадка (10) высоковольтного электрода (11) пьезоэлектрического элемента (7) выполнена в виде металлической пластины, форма которой повторяет форму внутренней поверхности передней торцевой стенки первой камеры устройства, включая прорезь остроугольной формы, при этом пластина имеет электрическое соединение с высоковольтным выходом пьезоэлектрического элемента посредством изолированного электропровода (12).
[12]Технический результат, достигаемый заявленной совокупностью существенных признаков, заключается в расширении ассортимента устройств, предназначенных для удаления и хранения клещей, путем создания многофункционального устройства оригинальной конструкции, способного обеспечить не только удаление клещей с кожного покрова, но и их эвтаназию.
[13]Сущность полезной модели поясняется чертежами.

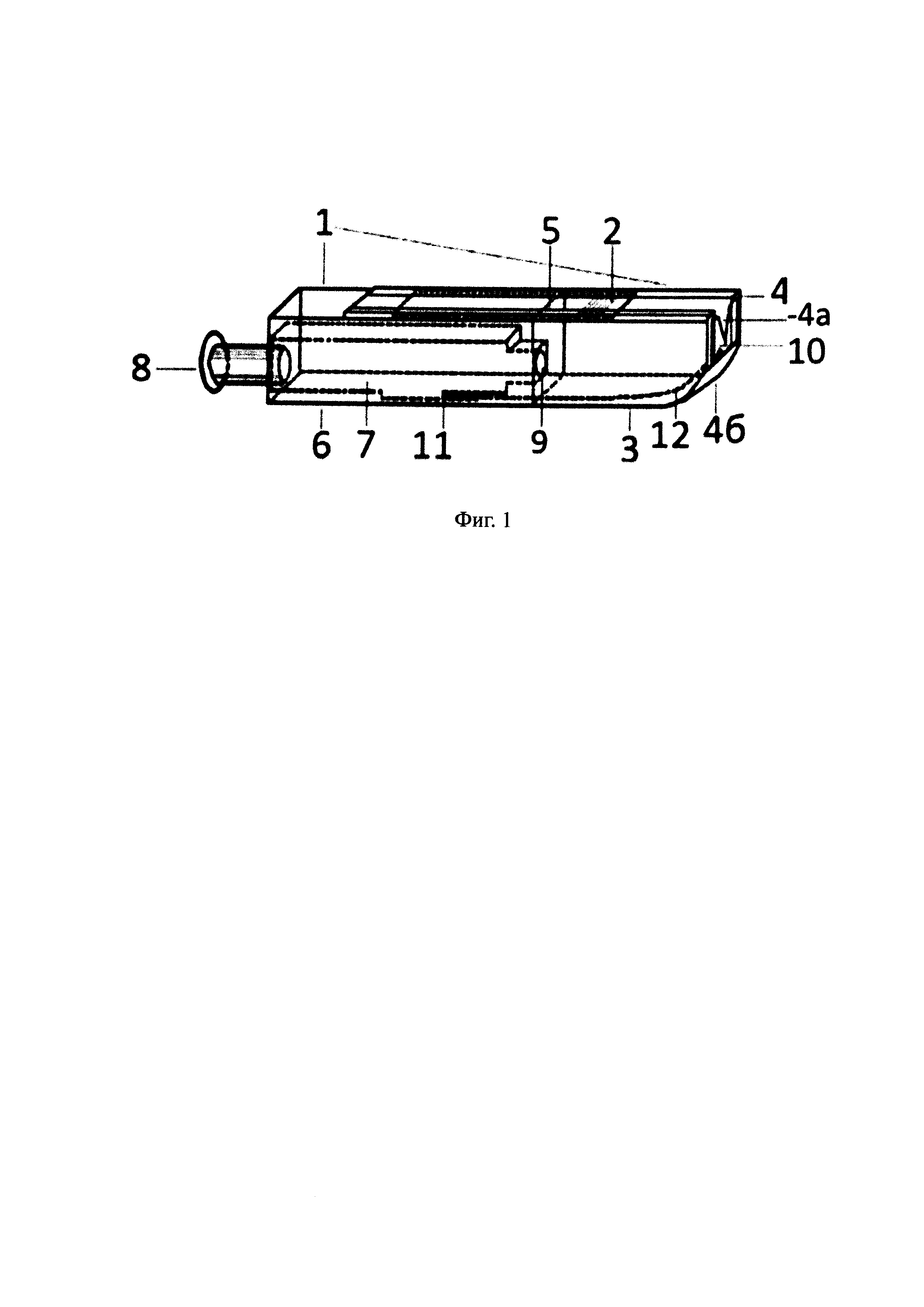

[14]На фиг. 1 изображено устройство для захвата клещей, их удаления, хранения и эвтаназии, общий вид.

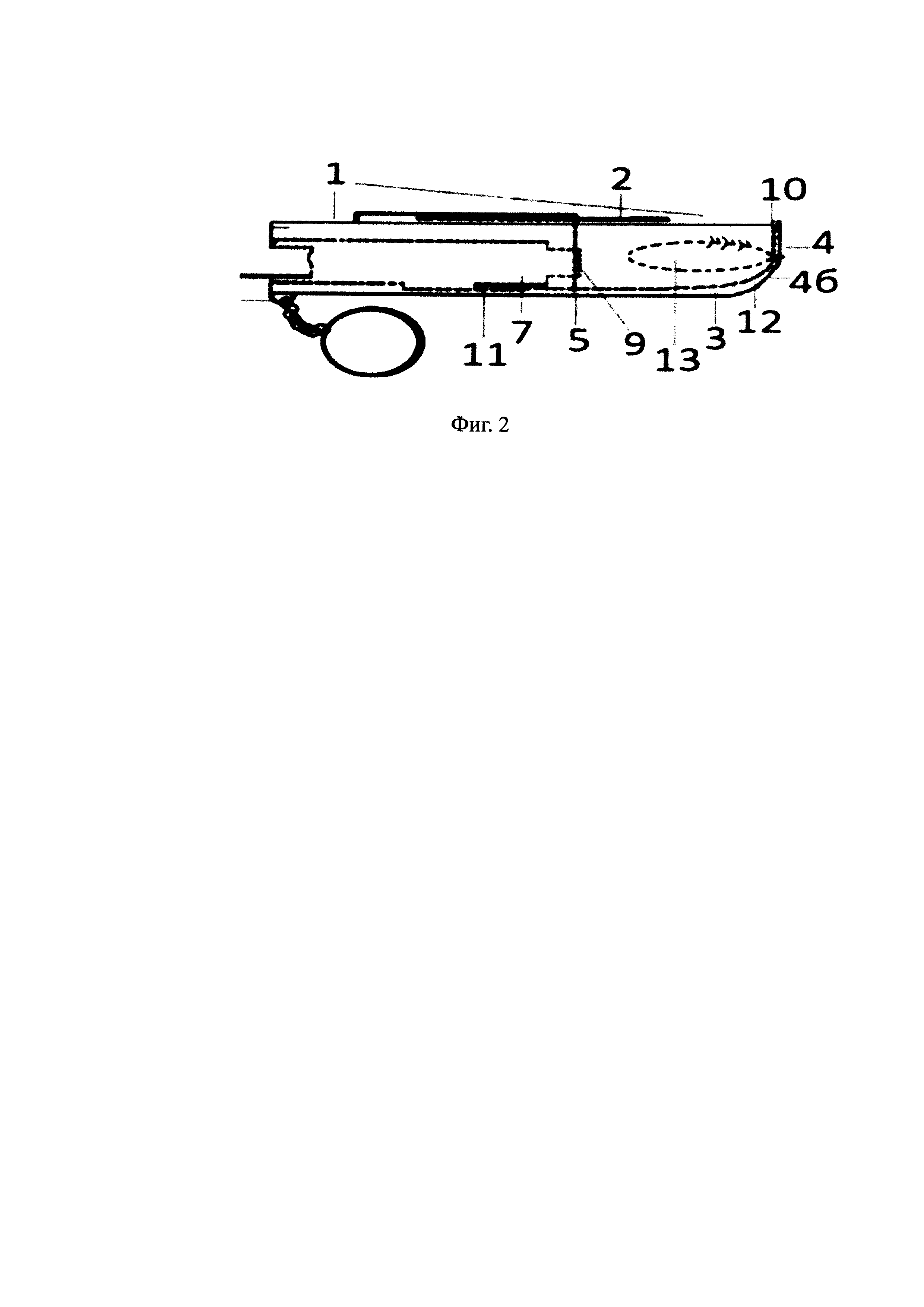

[15]На фиг. 2 - устройство для захвата клещей, их удаления, хранения и эвтаназии с размещенным внутри клещом, в разрезе.
[16]На фиг. 3 - контактная площадка высоковольтного электрода пьезоэлектрического элемента, вид спереди.
[17]Заявленное устройство содержит двухкамерный корпус (1), задвижную крышку (2), первую камеру устройства (3), переднюю торцевую стенку (4), в которой выполнена прорезь остроугольной формы (4а) и закругление (46) со стороны, противоположной прорези, межкамерную перегородку (5), вторую камеру (6) устройства, в которой размещен пьезоэлектрический элемент (7) с кнопкой (8). Устройство содержит контактный электрод (9) пьезоэлектрического элемента, контактную площадку (10), высоковольтный электрод (11) пьезоэлектрического элемента, изолированный электропровод (12). На фиг. 2 в первой камере изображен клещ (13). Контактная площадка (10) высоковольтного электрода (11) пьезоэлектрического элемента выполнена в виде металлической пластины, форма которой повторяет форму внутренней поверхности передней торцевой стенки первой камеры устройства, включая прорезь остроугольной формы. Пластина имеет электрическое соединение с высоковольтным выходом пьезоэлектрического элемента посредством изолированного электропровода (12)
[18]Для воздействия может быть использован электрический разряд мощностью от 5 кВ до 20 кВ.
[19]Заявленное устройство может дополнительно содержать элемент крепежной конструкции любого известного типа, например в виде магнита, прищепки, защелки-клипа, отверстия для цепочки или шнурка и т.д., предназначенный для удобства бытового использования (по принципу брелока, пенала или для фиксации на одежде, ошейнике и т.п.).
[20]Заявленное устройство работает следующим образом.
[21]Задвижную крышку (2) устройства переводят в положение «открыто», затем переднюю торцевую стенку (4) плотно прижимают к поверхности кожи и производят захват находящейся над поверхностью кожи части ротового аппарата клеща, посредством подведения под тело клеща (13) прорези остроугольной формы (4а) и тело клеща (13) оказывается внутри полости первой камеры (3), затем задвижную крышку (2) переводят в положение «закрыто» и парализуют клеща путем однократного воздействия электрического разряда, поступающего от пьезоэлектрического элемента (7) при нажатии на кнопку (8) пьезоэлектрического элемента устройства, затем устройство наклоняют в сторону закругления (46), используя его как рычаг, в результате чего тело парализованного клеща (13) оказывается внутри закрытой первой камеры (3) устройства. Одиночное воздействие электрического разряда пьезоэлектрического элемента способно на короткое время обездвижить клеща, в том числе и ротовой аппарат, т.е. заблокировать тоническую активность, что обеспечивает простое и полное выведение из кожного покрова ротового аппарата клеща из кожного покрова.
[22]При хранении и транспортировке клеща (например, в клинику или диагностическую лабораторию) производят визуальный контроль проявления жизненной активности, и, по мере необходимости, проводят повторное нажатие на кнопку пьезоэлектрического элемента для обездвиживания клеща. В случае принятия решения об эвтаназии клеща проводят серию повторных нажатий на кнопку пьезоэлектрического элемента (по меньшей мере двух нажатий). Совокупность электрических разрядов, выдаваемых пьезоэлектрическим элементом, в течение малого промежутка времени вызывает летальный исход клеща.
[23]Таким образом, заявленное устройство позволит быстро, просто и качественно удалить клеща, присосавшегося к кожному покрову животного или человека, обеспечит безопасное хранение и транспортировку клеща, и его уничтожение (эвтаназию).
