Бронебойный оперенный подкалиберный снаряд

Полезная модель относится к военной технике, а именно к боеприпасам, в частности к подкалиберным снарядам с отделяющимся кольцевым воздухозаборником с обтюрирующим пояском. Бронебойный оперенный подкалиберный снаряд содержит корпус, внутри которого гайкой закреплен трассер, перьевой стабилизатор, закрепленный на корпусе при помощи резьбы, твердосплавный сердечник, кольцевой воздухозаборник с обтюрирующим пояском, соединяющийся с корпусом при помощи кольцевых проточек, бронебойный наконечник с закрепленным на него путем закатки баллистическим наконечником, закрепленный на резьбе головной части корпуса. Твердосплавный сердечник с головной частью конусообразной формы представляет собой инструмент в виде пуансона-сверла за счет сформированных параллельных друг другу наклонных спиральных канавок, направленных в сторону вращения снаряда, длина которых составляет не более половины длины бронебойного сердечника, образующих режущие кромки. Технический результат заключается в увеличении глубины пробития гомогенной брони. 4 ил.

Бронебойный оперенный подкалиберный снаряд, содержащий корпус, внутри которого гайкой закреплен трассер, перьевой стабилизатор, закрепленный на корпусе при помощи резьбы, твердосплавный сердечник, кольцевой воздухозаборник с обтюрирующим пояском, соединяющийся с корпусом при помощи кольцевых проточек, бронебойный наконечник с закрепленным на него путем закатки баллистическим наконечником, закрепленный на резьбе головной части корпуса, отличающийся тем, что твердосплавный сердечник с головной частью конусообразной формы представляет собой инструмент в виде пуансона-сверла за счет сформированных параллельных друг другу наклонных спиральных канавок, направленных в сторону вращения снаряда, длина которых составляет не более половины длины бронебойного сердечника, образующих режущие кромки.

Полезная модель относится к военной технике, а именно к боеприпасам, в частности к подкалиберным снарядам с отделяющимся кольцевым воздухозаборником с обтюрирующим пояском.

Известен бронебойный оперенный подкалиберный снаряд (БОПС) [Средства поражения и боеприпасы: Учебник /А. В. Бабкин, В. А. Велданов, Е. Ф. Грязнов и др.; Под общ. ред. В. В. Селиванова. М.: Изд-во МГТУ им. Н.Э. Баумана, 2008. С. 585], содержащий корпус с закрепленным на нем баллистическим наконечником, установленным секторным ведущим устройством, скрепленным надвижными кольцами, образующими центрующую базу. Передняя из опор, размещенная по направлению к баллистическому наконечнику, выполнена в виде пилонов. На задней центрующей опоре выполнен кольцевой воздухозаборник, в хвостовой части корпуса расположен перьевой стабилизатор. В указанном устройстве присутствуют недостатки - вероятность рикошета и недостаточная глубина пробития гомогенной брони.

Кроме того, известен бронебойный оперенный подкалиберный снаряд 3БМ-42 «МАНГО» [Средства поражения и боеприпасы: Учебник /А. В. Бабкин, В. А. Велданов, Е. Ф. Грязнов и др.; Под общ. ред. В. В. Селиванова. М.: Изд-во МГТУ им. Н.Э. Баумана, 2008. С. 587], принятый за прототип, содержащий трассер, перьевой стабилизатор, корпус, кольцевой воздухозаборник с обтюрирующим пояском, стержень, бронебойный наконечник, баллистический наконечник. 3БМ-42 «МАНГО» уменьшает вероятность рикошета за счет понижения площади контакта с броней.

Недостатки 3БМ-42 «МАНГО» заключаются в недостаточной глубине пробития гомогенной брони.

Техническим результатом предлагаемого устройства является увеличение глубины пробития гомогенной брони.

Технический результат достигается за счет того, что в известном бронебойном оперенном подкалиберном снаряде, содержащем трассер, закрепленный гайкой в корпусе; перьевой стабилизатор, закрепленный на корпусе при помощи резьбы; корпус; твердосплавный сердечник; кольцевой воздухозаборник с обтюрирующим пояском, соединенный с корпусом при помощи кольцевых проточек; бронебойный наконечник с закрепленным на него путем закатки баллистическим наконечником, закрепленный на резьбе головной части корпуса; отличающийся тем, что твердосплавный сердечник, изготовленный из материала с высокой плотностью, головная часть которого представляет собой инструмент в виде пуансона-сверла за счет формирования наклонных, направленных параллельно вращению снаряда, спиральных канавок, образующих режущие кромки.

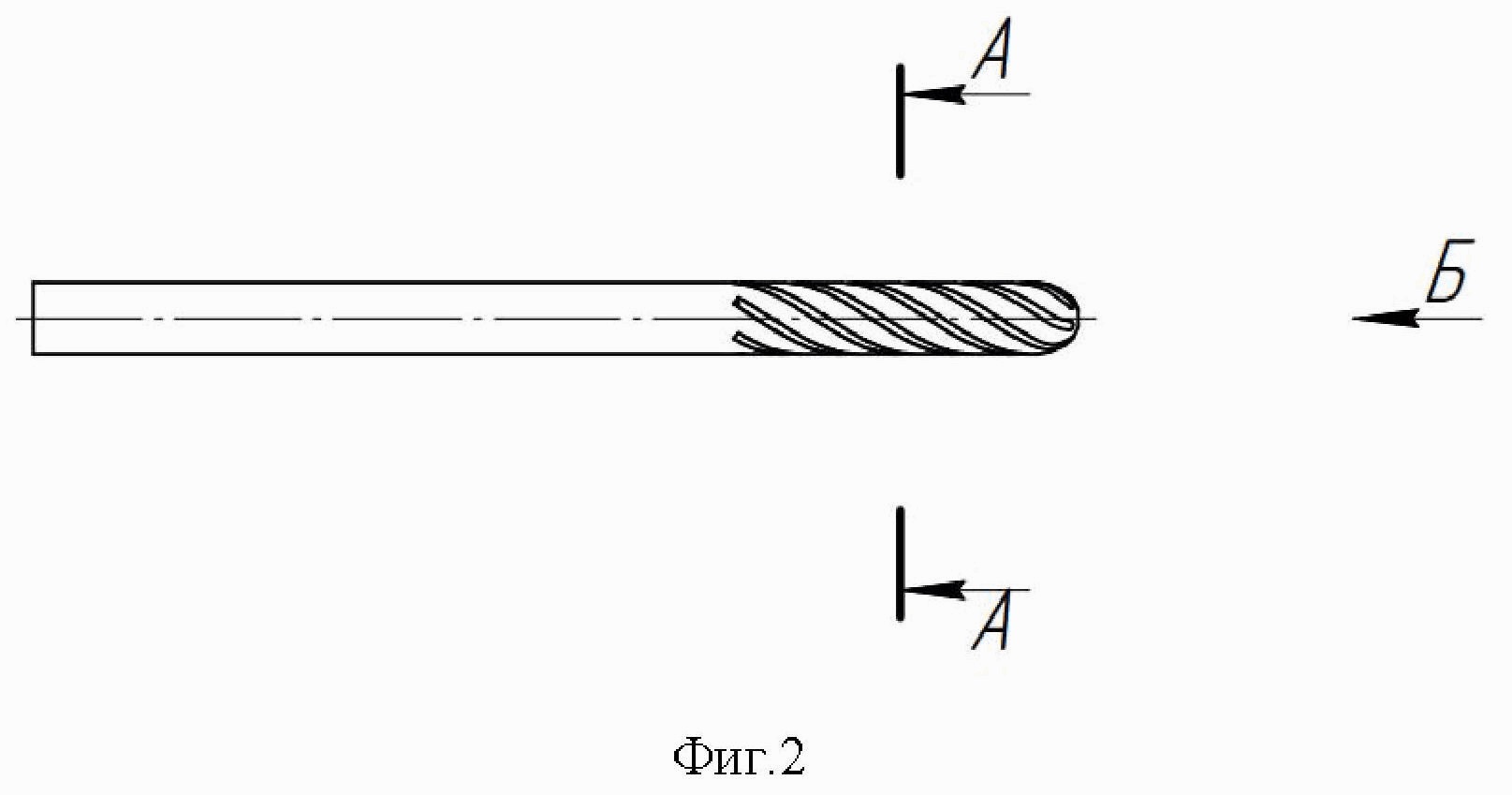

На фиг.1 приведена структурная схема предлагаемого БОПС. На фиг.2 приведен твердосплавный сердечник со спиральными канавками, образующие режущие кромки, длина которых составляет не более половины длины бронебойного сердечника. Сердечник изготавливается из материала с высокой плотностью, например, из вольфрамового сплава ВНЖ-90. На фиг.3 и фиг.4 приведены структурные схемы сердечника, а именно вид в разрезе цилиндрической части со спиральными канавками и общий вид головной части конусообразной формы.

Предлагаемый БОПС (фиг. 1) содержит 1 - трассер, 2 - перьевой стабилизатор, 3 - корпус, 4 - кольцевой воздухозаборник с обтюрирующим пояском, 5 - бронебойный наконечник, 6 - баллистический наконечник, 7 - твердосплавный сердечник.

При помощи кольцевых проточек корпус 3 соединяется с кольцевым воздухозаборником с обтюрирующим пояском 4. Внутри корпуса 3 находится твердосплавный сердечник 7, а в головной части корпуса 3 - бронебойный наконечник 5 закрепленный на резьбе. Баллистический наконечник 6 крепится на бронебойном наконечнике 5 закаткой. Внутри корпуса 3 гайкой закреплен трассер 1. Перьевой стабилизатор 2 крепится к корпусу 3 при помощи резьбы.

Снаряд работает следующим образом: при вылете снаряда из канала ствола под действием набегающего потока воздуха кольцевые воздухозаборники 4 создают подъемную силу на ведущее устройство, затем плавно отходят от корпуса снаряда, не воздействуя на него или на оперение 2. При соударении снаряда с броней баллистический наконечник 6 разрушается, бронебойный наконечник 5 не дает разрушиться сердечнику 7 в процессе бронепробития. Конусообразная головная часть сердечника 7, выполненная как подобие пуансона-сверла, на которой выполнены спиральные режущие канавки, обеспечивает его вкручивание в материал брони, минимизируя вероятность рикошета и увеличивая глубину пробития, в результате чего, формирующие спиральные канавки твердосплавного сердечника 7 вкручиваются в материал брони, в следствии чего происходит формирование спиралевидной полости с выходом на цилиндрическую часть. В образованных полостях происходит течение материала брони как в радиальном, так и тангенциальном направлении за счет пластической деформации, которая обеспечивается спиральными канавками на конусной части, что и способствует снижению нагрузки при внедрении тела снаряда в броню, приводя к повышению глубины пробития.

Таким образом, происходит совмещение процесса разрушения брони и ее пластической деформации, за счет того, что спиральные режущие канавки образуют спиралевидные полости с выходом на цилиндрическую часть, в которых происходит течение материала брони как в радиальном, так и тангенциальном направлении за счет пластической деформации что и способствует снижению нагрузки при внедрении тела снаряда в броню.
