[1]Инженерный коммуникационный блок (техническая ниша) относиться к области строительства жилых домов, производственных и общественных зданий, касается устройства ниши для конструктивного размещения инженерных коммуникаций и оборудования в зданиях.
[2]В отечественных и зарубежных технологиях известны различные способы размещения коммуникаций в специальных встраиваемых коробах и нишах, монтируемых, традиционно, единой конструкцией по высоте здания, в том числе с применением специального патрона. При этом монтаж таких ниш или иных железобетонных конструкций не увязывается с последующим монтажом размещаемых в них оборудования внутренних санитарно-технических систем (ВСТС) или средств противопожарной зашиты (это различают как самостоятельные стадии строительства и благоустройства), соответственно, инженерные блоки в распространенной практике широко не рассматриваются как отдельные поэтажные сегменты.
[3]Недостатком известных конструкционных решений является:
[4]- необходимость дополнительных работ по оборудованию инженерных коммуникаций (сегментов санитарно-технических систем, в том числе водопроводов, а также систем энергетики и пожаротушения и т.д.);
[5]- высокая трудоемкость при монтаже дополнительных конструкций, а также весьма значительная длительность монтажа инженерных систем.
[6]Так, известен инженерный коммуникационный блок в виде железобетонной плиты, в теле которой по ее высоте выполнены вентиляционные каналы круглого сечения для помещений, в которые встроены трубопроводы из оцинкованной стали, являющиеся воздуховодами принудительной вентиляции, а так же сборный вентиляционный канал и дополнительный вертикальный канал круглого сечения с встроенным внутрь него стояковым трубопроводом бытовой канализации из полипропилена, с установленной на нем раструбной фасонной частью, в месте подключения к стояку разводящего трубопровода канализации. При этом в теле блока с одной из его сторон устроена вертикальная коммуникационная ниша прямоугольного сечения, имеющая оцинкованный кожух, установленный с внутренней ее стороны (RU 156123, опубл. 27.10.2015 г.).
[7]Это решение принято в качестве прототипа.
[8]Недостатком известного решения является то. Что вентиляционные каналы выполнены в теле блока, в связи с чем после монтажа в них труб доступ к этим коммуникациям становится невозможным без демонтажа блока (то есть его разрушения после того, как этот блок будет встроен в стеновую архитектуру). По сути, этот блок используется для встраивания коммуникаций в несущую стену. При этом такой монтаж подразумевает, что в соседних выстроенных по вертикали блоках все каналы вентиляционных отверстий будут совпадать. При отклонении осей каналов станет невозможно протаскивать трубы через каналы в смежных блоках. Это усложняет монтаж, увеличивает время на позиционирование блоков и в целом удорожает возможный ремонт блока в случае разрушения коммуникации.
[9]Настоящая полезная модель направлена на достижение технического результата, заключающегося в сокращении сроков строительства за счет упрощения монтажа здания при использовании инженерных коммуникационных блоков.
[10]Указанный технический результат достигается тем, что инженерный коммуникационный блок представляет собой цельное железобетонное изделие, соответствующее высоте этажа строящегося здания, имеющее нишу, в которую в заводских условиях установлены элементы инженерных сетей, оборудования, коммуникаций и контрольно-измерительные приборы, при этом ниша снабжена техническими отверстиями под ввод/вывод соединительных устройств установленного в нише оборудования и коммуникаций. Кроме того, блок может быть снабжен створкой двери, частично закрывающей пространство ниши.
[11]Указанные признаки являются существенными для достижения технического результата.
[12]Полезная модель иллюстрируется изображениями инженерного блока в различных вариантных исполнениях. На представленных фигурах показаны:

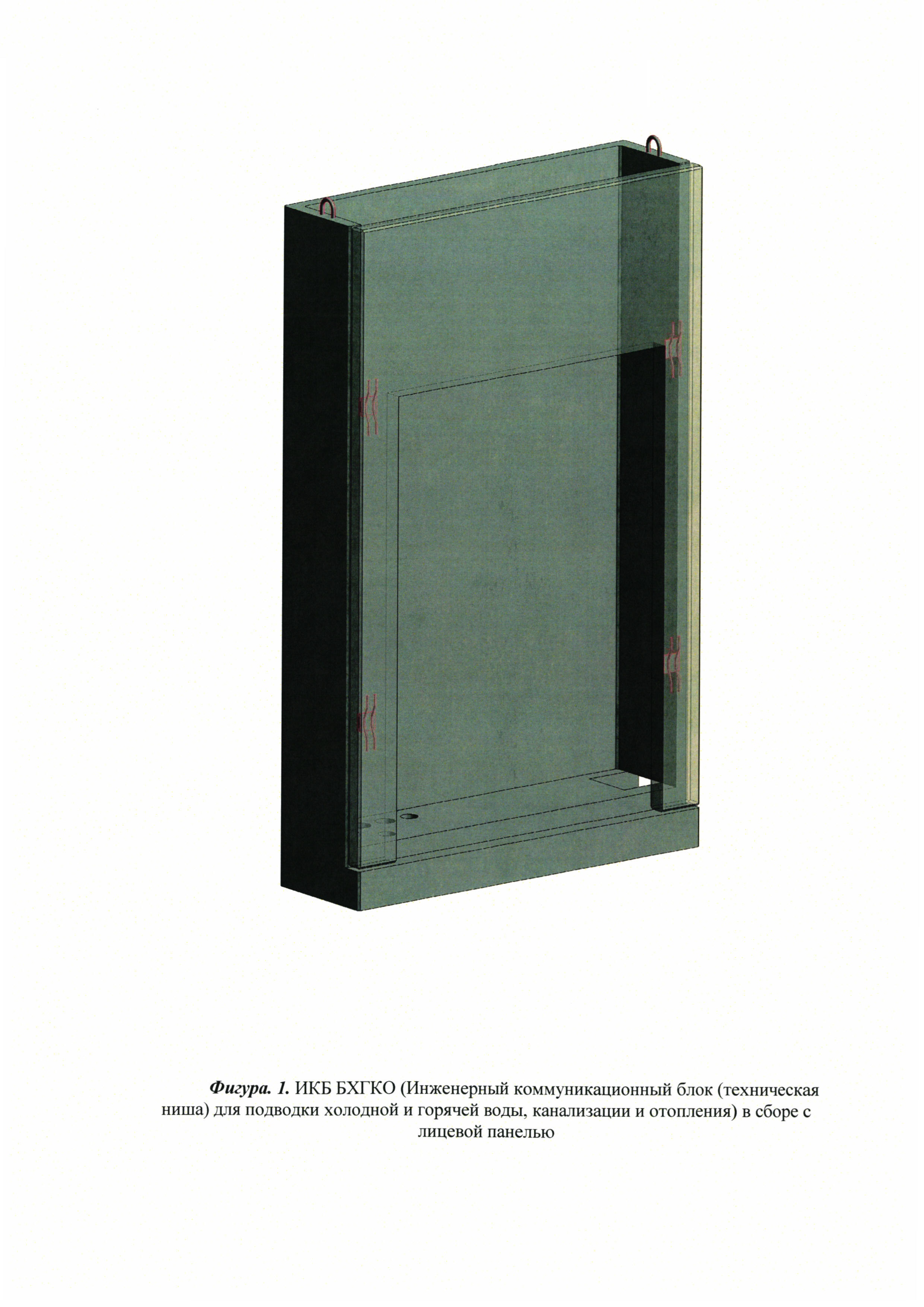

[13]фиг. 1 - инженерный блок для подводки холодной и горячей воды, канализации и отопления в сборе с лицевой панелью;
[14]фиг. 2 - то же, что на фиг. 1, без лицевой панели;
[15]фиг. 3 - инженерный блок для слаботочных сетей в сборе с лицевой панелью;

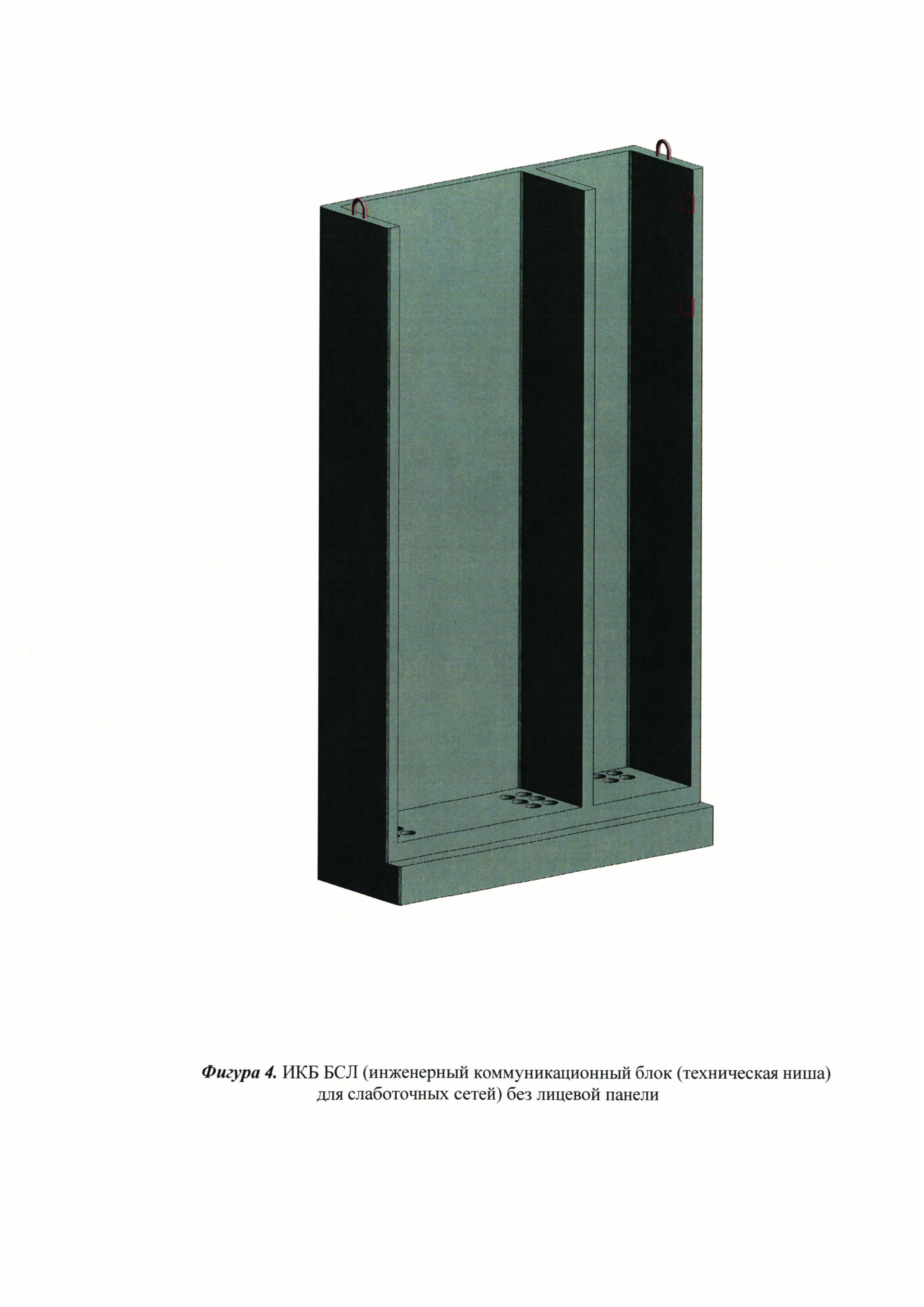

[16]фиг. 4 - то же, что на фиг. 3, без лицевой панели;

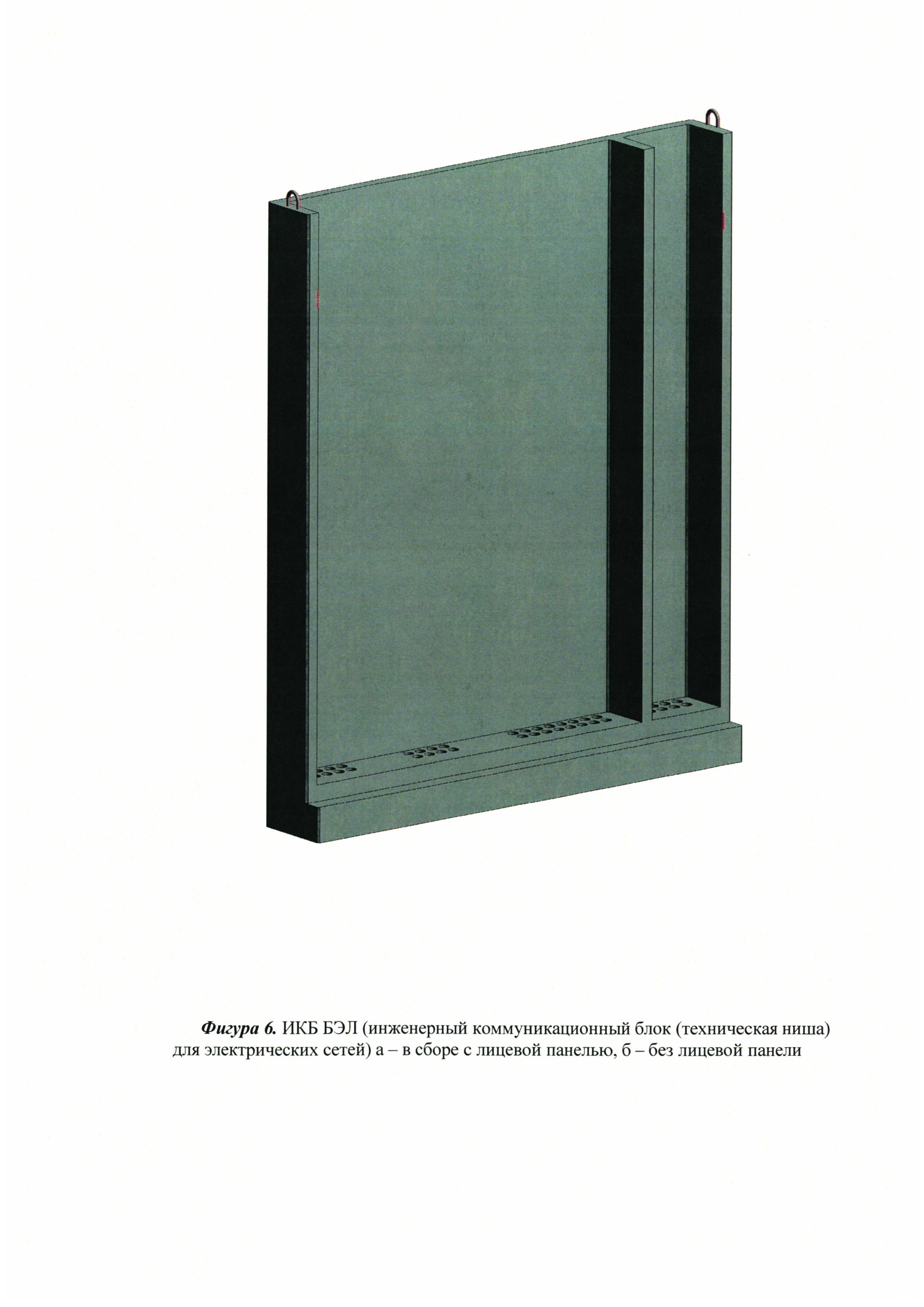

[17]фиг. 5 - инженерный блок для электрических сетей в сборе с лицевой панелью;
[18]фиг. 6 - то же, что на фиг. 5, без лицевой панели;
[19]фиг. 7 - инженерный блок для пожаротушения в сборе с лицевой панелью;
[20]фиг. 8 - то же, что на фиг. 7, без лицевой панели.
[21]Согласно настоящей полезной модели (фиг. 1-9) инженерный блок (технологисческая ниша) представляет собой цельное железобетонное изделие и образует полностью или частично закрываемую техническую нишу, куда помещаются элементы инженерных сетей, оборудование и коммуникации, а также контрольно-измерительные приборы.
[22]Блок изготавливается из бетона различного типа и класса, по своей высоте соразмерен высоте этажа здания, куда его предполагается установить. В связи с этим, диапазон размеров блоков (при неизменной конструкции, материалов и функциональных характеристик), не устанавливается точно даже в пределах одного варианта исполнения, варьируется в пределах, установленных параметрами сооружаемого строения.
[23]Эксплуатация блоков осуществляется в статическом состоянии построенных зданий и допускает естественное воздействие воздуха и влаги. Прочность блока обеспечивается совместной работой бетона и арматуры.
[24]В общем случае полезная модель характеризуется следующим основным конструктивным исполнением:
[25]- инженерный коммуникационный блок представляет собой цельное железобетонное изделие, соответствующее высоте этажа строящегося здания, которое имеет нишу, в которую в заводских условиях устанавливаются элементы инженерных сетей, оборудования, коммуникаций и контрольно-измерительные приборы;
[26]- ниша снабжена техническими отверстиями под ввод/вывод соединительных устройств установленного в нише оборудования и коммуникаций;
[27]- на ниже может быть расположена створка двери, частично закрывающая пространство ниши. Эта створка может не использоваться. В рамках настоящей полезной модели створка фигурирует как лицевая панель.
[28]Разработка инженерного коммуникационного блока (технической ниши), фактически, является итогом переосмысления общепринятого процесса монтажа инженерных коммуникаций и оборудования в строящемся здании. Этот процесс заблаговременно планируется и, насколько это возможно, переносится в стационарные заводские условия, в связи с чем выстраивается набор технических и технологических элементов (закладные детали, отверстия, короба, крышки и т.д.) которые являются базой для монтажа технического оборудования и коммуникаций, а также непосредственно средством монтажа блока в здании.
[29]Инженерный блок с размещенным оборудованием ВСТС закрывается либо металлической дверью, не являющейся неотъемлемой частью данной полезной модели. Для объединения всех составляющих инженерного блока с оборудованием ВСТС и разработан предложенный специальный инженерный коммуникационный блок (техническая ниша).
[30]Таким образом, решен ряд производственных задач:
[31]- индустриальность всех элементов конструкции, значительное упрощение монтажа инженерного оборудования в производственных и общественных зданиях (монтаж инженерных сетей и коммуникаций переносится со строительной площадки в цех завода);
[32]- оптимизация строительной конструкции для производства, обслуживания и ремонта (как самой конструкции блока, так и размещаемых в нем оборудования);
[33]- исключается резонирующее воздействие на стены здания и другие строительные элементы при монтаже коммуникаций и технических средств;
[34]- экономия сырья, трудозатрат, рабочего времени, электроэнергии, увеличение срока службы машин и инструментов, минимизация строительных отходов;
[35]- значительное сокращение сроков строительства зданий, полное исключение рисков простаивания при монтаже коммуникаций.
[36]Каждый из вариантов инженерного коммуникационного блока различается в зависимости от набора некоторых элементов, определяемого исходя их архитектурно-планировочного решения, отличного от других по конфигурации, пропорциям его ширины, длинны и высоты, размерам и массе.
[37]При этом общими характеризующими элементами всех вариантов является устройство технических отверстий, а также, в некоторых случаях, наличие навесной створки двери на лицевой стороне, позволяющей сегментировать открытое для наблюдения пространство ниши.
[38]Включение в железобетонную конструкцию блока отверстий, не исключает армирования панелей, которое выполнено в виде пространственного каркаса, собираемого с применением плоских сварных сеток и отдельных стержней, соединяемых между собой вязкой стальной отожженной проволокой 01,2-1,4 мм.
[39]Инженерный коммуникационный блок (техническая ниша) выполняется в следующих вариантах:

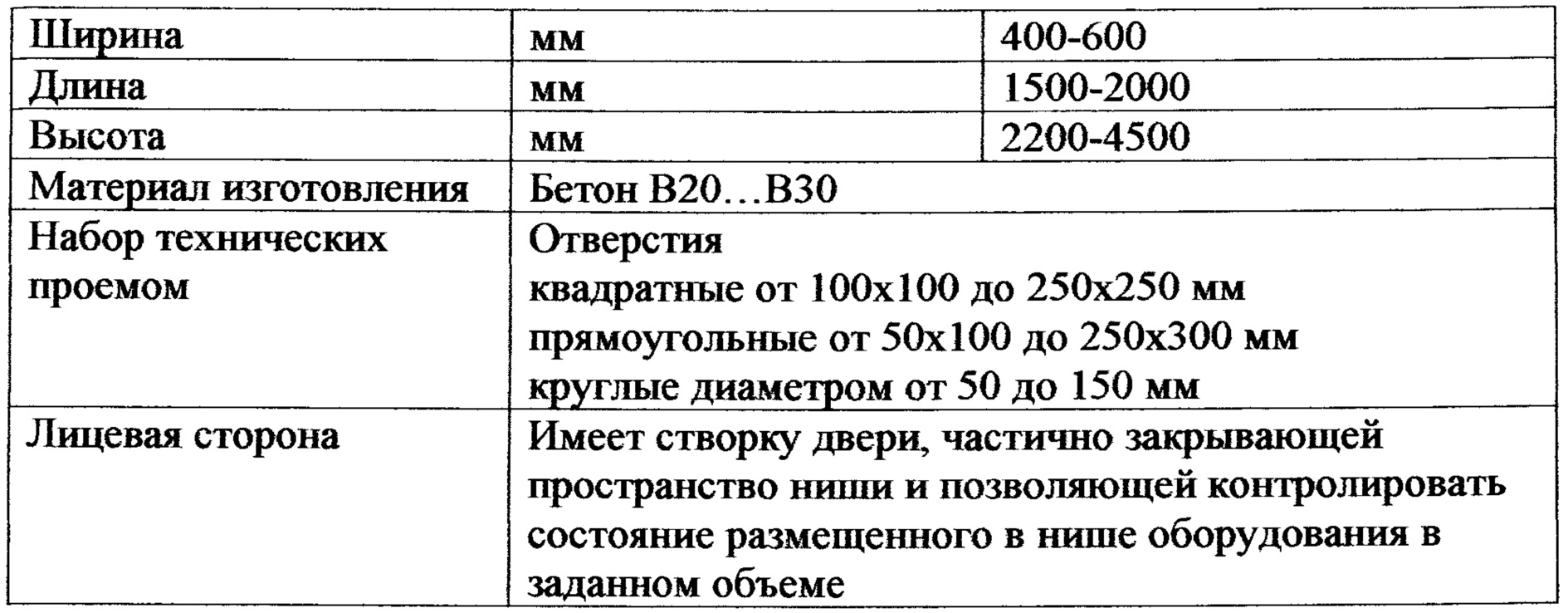

[40]1. Инженерный коммуникационный блок (техническая ниша) для подводки холодной и горячей воды, канализации и отопления (ИКБ БХГКО), представлен на фиг. 1 в сборе с лицевой панелью, а на фиг. 2 - без лицевой панели. Характеризующие параметры:
[41]

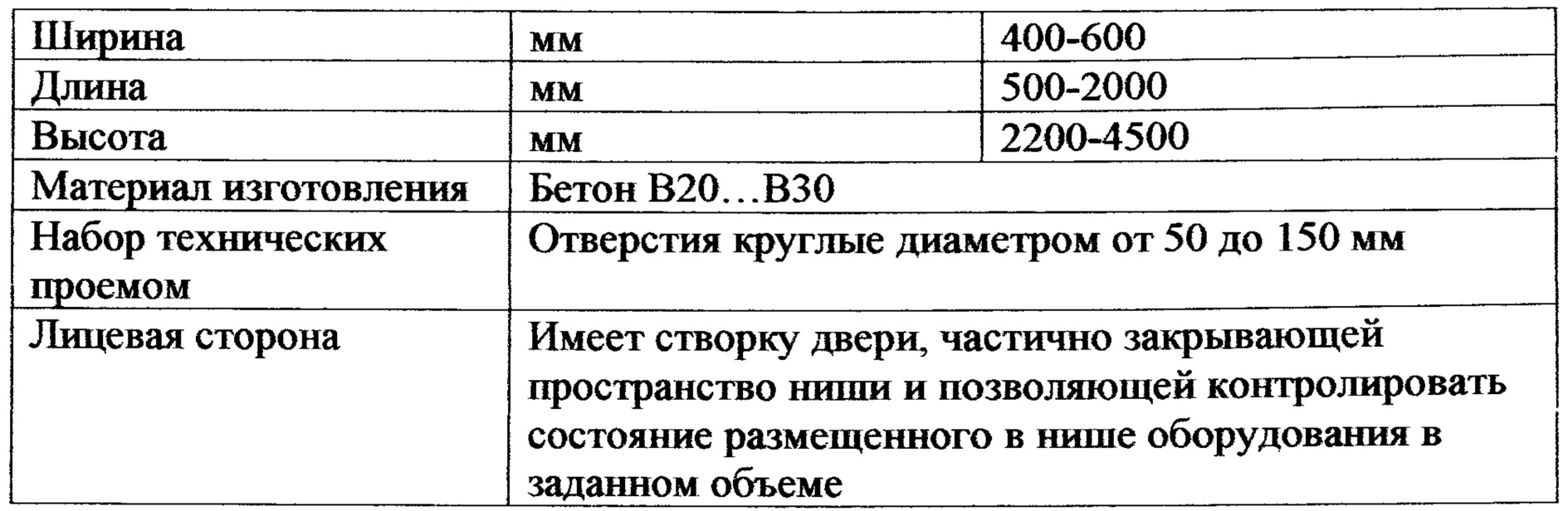

[42]2. Инженерный коммуникационный блок (техническая ниша) для слаботочных сетей (ИКБ БСЛ) представлен на фиг. 3 в сборе с лицевой панелью, а на фиг. 4 - без лицевой панели Характеризующие параметры:
[43]
[44]3. Инженерный коммуникационный блок (техническая ниша) для электрических сетей (ИКБ БЭЛ), представлен на фиг. 5 в сборе с лицевой панелью, а на фиг. 6 - без лицевой панели. Характеризующие параметры:
[45]
[46]

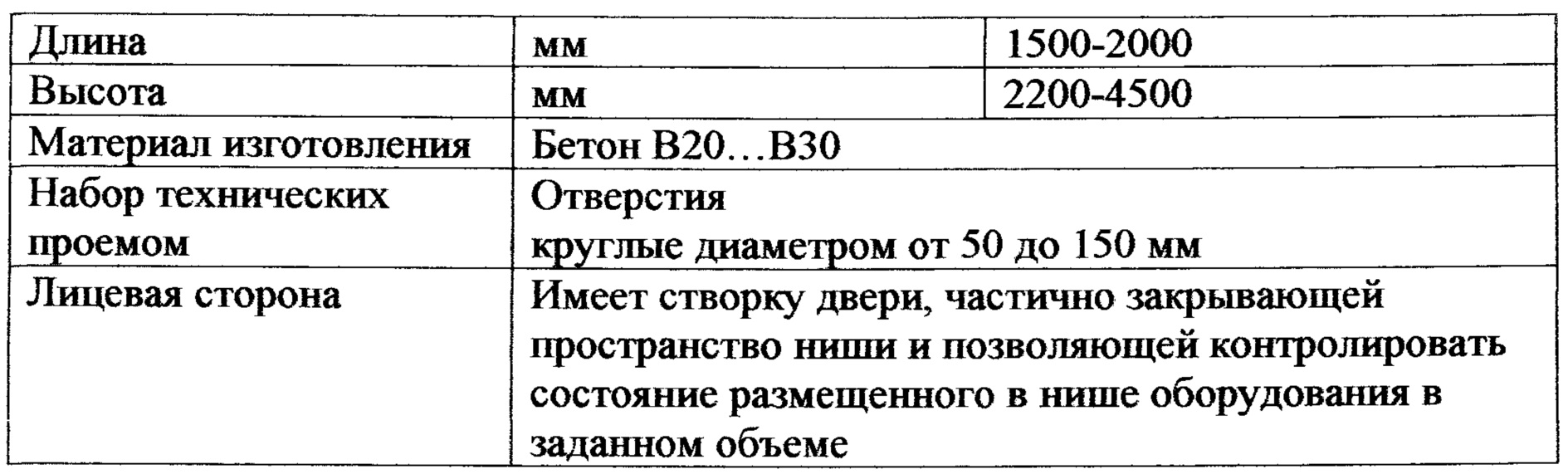

[47]4. Инженерный коммуникационный блок (техническая ниша) для пожаротушения (ИКБ БПТ) представлен на фиг. 7 в сборе с лицевой панелью, а на фиг. 8 - без лицевой панели. Характеризующие параметры:
[48]
[49]К достоинствам инженерного коммуникационного блока также относятся:
[50]- правильные геометрические размеры и соотношения, необходимую по гладкости поверхность, а также возможность дополнительной отделки лицевой поверхности, увеличение количества слоев, сопряжение, например, с архитектурным бетоном;
[51]- упрощение монтажа здания при использовании инженерных коммуникационных блоков (они легко и просто монтируются при любом строительном проекте, поднимаются на необходимую высоту стандартным способом с помощью башенного крана за стандартные встроенные петли);
[52]Устройство в строящемся здании предложенного коммуникационного блока как самостоятельного вида заводской продукции позволяет существенно увеличить уровень безопасности сетей водо- тепло- и электроснабжения, слаботочных линий, исключить риски попадания влаги в электросети, неконтролируемого или скрытого разрушения сетей.
[53]Инженерный коммуникационный блок (техническая ниша) с заданными функциональными характеристиками, обеспечивает сочетание минимального веса и оптимальной толщины стенок ниши с достижением производственных целей полезной модели. В этих целях толщина варьируется от 60 по высоте, до 255 мм у основания.
[54]На чертежах также показаны петли, с помощью которых башенным краном осуществляется подъем инженерных блоков на необходимую высоту строительных работ. Производство и монтаж закладных изделий железобетонных конструкций, а также связанные с ними и сварные соединения закладных изделий, выполняемые при изготовлении железобетонных конструкций - коммуникационных блоков (технических ниш), осуществляется в соответствии с действующим в Российской Федерации стандартом ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».
[55]Несмотря на некоторые различия по своему функциональному предназначению в зависимости от набора, размещаемого в технической нише оборудования, внешним отличиям блока, все варианты данной полезной модели образуют единую линию нескольких ее в основной концепции схожих вариативных решений и объединены одним конструкторским замыслом.
[56]Промышленное применение полезной модели подтверждается возможностью использовать ее в реальном производстве при строительстве домов предприятиями Концерна «Крост» (например, в запланированном строительстве жилого дома с инженерными сетями и благоустройством территории по адресу: г. Москва, р-н Нижегородский, квартал 80, между Новохохловской ул. и Третьим транспортным кольцом), что существенным образом повлияет на организацию строительства.
[57]Данная разработка может иметь практическое значение, поскольку может быть включена в ряд других строительных проектов Концерна «Крост».
