[1] Изобретение относится к области вооружения и может быть использовано в войсках противовоздушной обороны.
[2] Известно, что средства воздушного нападения (СВН) постоянно
совершенствуются в направлении оснащения самолетов и вертолетов средствами радиоэлектронного и оптического противодействия, применения малоразмерных беспилотных и пилотируемых СВН, оснащенных новейшей
радиоэлектронной аппаратурой разведки, подавления каналов сопровождения цели и визирования ракеты. Все это предъявляет постоянно растущие требования к средствам противовоздушной обороны.
[3]
Известны зарубежные пушечные комплексы типа "Гепард" (Германия), а также ракетные комплексы типа "Роланд" (Германия, Франция) с радиолокационными и оптическими каналами сопровождения цели и
визирования ракеты. Основным недостатком этих комплексов является то, что они имеют только один вид вооружения, а этого недостаточно для эффективной борьбы с массированными налетами СВН. Известен
также отечественный комплекс "Тунгуска". В боевой машине (БМ) комплекса "Тунгуска" реализована идея объединения двух видов вооружения - ракетного и пушечного. Комплекс "Тунгуска" и его модификация
"Тунгуска-М" находятся на вооружении Российской Армии.
[4] Наиболее близкой по технической сущности к заявленному изобретению является БМ комплекса "Тунгуска-М" (1).
[5] Боевая
машина комплекса "Тунгуска-М" содержит самоходное шасси, башенную установку с пушечным и ракетным вооружением, приводы вооружения, радиолокационную станцию обнаружения целей (СОЦ), радиолокационную
станцию сопровождения целей (ССЦ), оптический прицел (ОП) с приводами наведения и стабилизации, аппаратуру выделения координат (АВК) ракеты и цифровую вычислительную систему (ЦВС).
[6]
Боевая работа происходит следующим образом:
станция обнаружения целей осуществляет круговой обзор пространства, при появлении "чужой" отметки от цели на экране кругового обзора, оператор
совмещает маркер целеуказания с отметкой от цели, при этом ЦВС вырабатывает сигналы управления по азимуту и дальности и передает их на приводы наведения и стабилизации и на систему измерения дальности
радиолокационной станции сопровождения цели. После захвата цели и взятия ее на автосопровождение, ЦВС вырабатывает сигналы, которые поступают в систему наведения и стабилизации оптического прицела для
обеспечения подслеживания ОП за антенной ССЦ. В этом случае в зависимости от помеховой обстановки, возможен переход на сопровождение цели по угловым координатам оптическим прицелом. При этом с выхода
датчика команд снимаются сигналы, пропорциональные угловым координатам цели, которые поступают в ЦВС. После входа цели в зону поражения зенитной управляемой ракеты (ЗУР) производится пуск ЗУР. При
попадании факела двигателя, а после отделения двигателя - трассера ракеты в поле зрения АВК, в АВК вырабатываются сигналы о захвате ракеты, пропорциональные угловым координатам ракеты относительно
линии визирования оптического прицела, которые поступают в ЦВС, а из ЦВС - в шифратор команд управления, где кодируются и через передатчик ССЦ передаются на борт ракеты. На ракете сигналы управления
декодируются и преобразовываются в сигналы управления рулями ракеты и ракета выводится на линию визирования цели. В процессе всего времени полета ракеты марка ОП должна удерживаться на цели независимо
от положения ракеты в поле зрения оптического прицела. После захвата АВК ракеты ЦВС вырабатывает сигналы управления антенной ССЦ, обеспечивая ее наведение на цель. При подлете ракеты к цели на
расстояние 1000 м с ЦВС на ракету передается команда на взведение боевой части и включение неконтактного датчика цели (НДЦ). НДЦ вырабатывает сигнал на подрыв боевой части (БЧ) ракеты. При попадании
ракеты в цель срабатывает контактный взрыватель, детонирующий боевую часть, вызывая тем самым ее подрыв.
[7] Недостатком ЗСУ комплекса "Тунгуска-М" является низкая помехозащищенность
оптического канала визирования ракеты.
[8] Задачей предлагаемого изобретения является устранение вышеуказанного недостатка.
[9] Поставленная задача достигается тем, что в ЗСУ,
содержащей башенную установку с пушечным и ракетным вооружением, РЛС сопровождения, оптическим прицелом и цифровой вычислительной системой введены импульсный оптический ответчик и импульсный
оптический канал визирования ракеты, состоящий из блока выделения координат и устройства съема координат, выход которого соединен с входом цифровой вычислительной системы, при этом импульсный
оптический ответчик установлен на ракете, а устройство съема координат и блок выделения координат ракеты размещены в башенной установке.
[10] Импульсный оптический ответчик, представляющий
собой емкостной накопитель и собственно лампу-фару, на каждый тактовый импульс команды управления формирует световые импульсы, используемые импульсным оптическим каналом визирования ракеты для
измерения ее угловых координат.
[11] На чертеже приведена функциональная схема импульсного оптического канала визирования ракеты.
[12] Импульсный оптический канал визирования
ракеты конструктивно состоит из двух блоков:

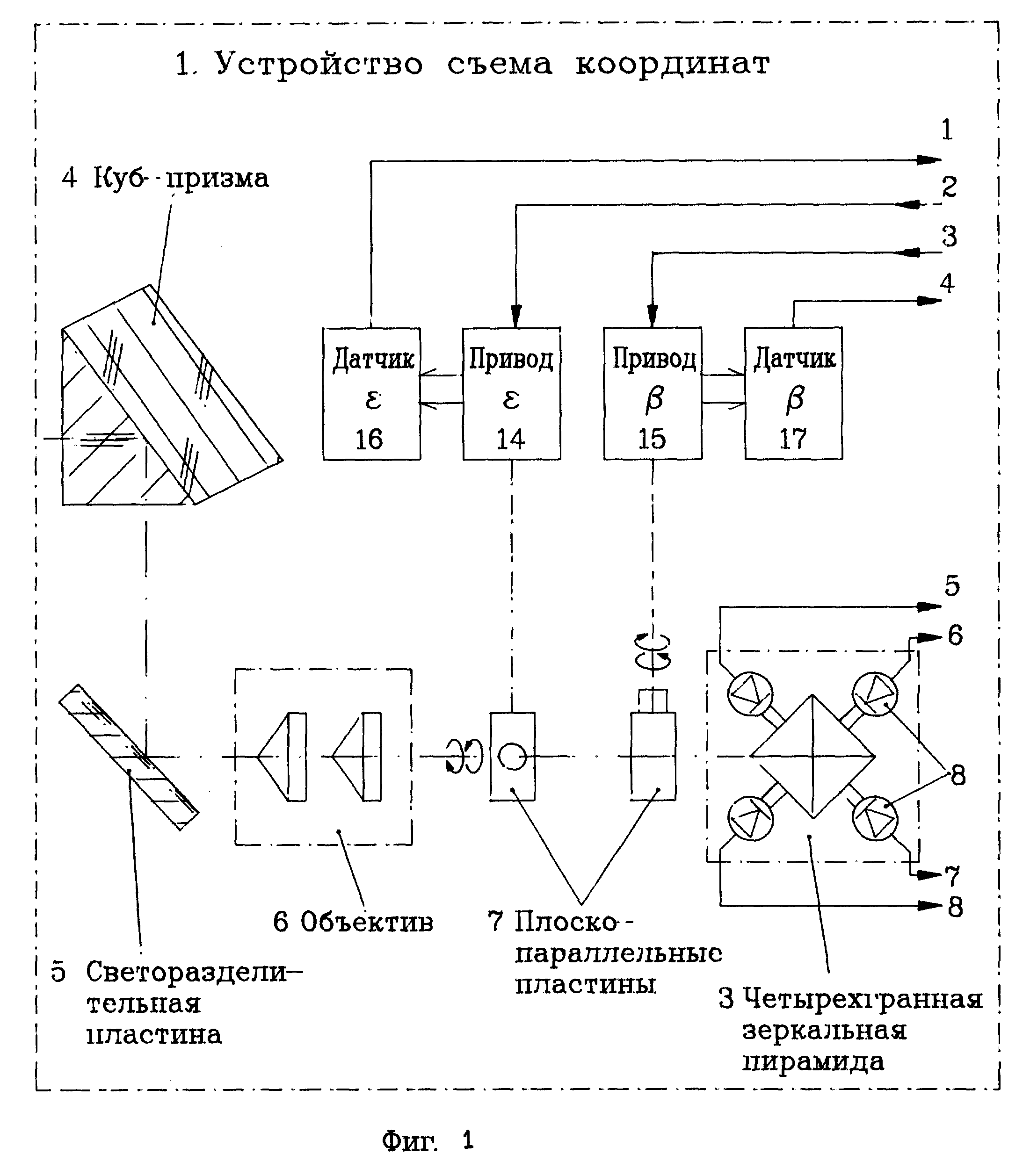

оптико-электронного устройства съема координат (УСК) (фиг.1) 1 и электронного блока выделения координат (БВК) (фиг.2) 2. Отличительной
особенностью УСК является применение четырехгранной зеркальной пирамиды 3. Световой поток через куб-призму 4, светоразделительную пластину 5, объектив 6 и плоскопараллельные пластины 7 попадает на
грани зеркальной пирамиды 3. Отразившись, световой поток поступает на четыре приемника 8 в соотношениях, определяемых величиной и направлением смещения сигналов импульсного оптического ответчика,
относительно оси четырехгранной зеркальной пирамиды 3. Приемники 8 формируют сигналы (П - право, Л - лево, В - верх, Н - низ), пропорциональные перехваченному световому потоку излучения импульсного
оптического ответчика, которые поступают на четырехканальное фотоприемное устройство (ФПУ) 9. Для формирования пеленгационной характеристики сигналы в ФПУ попарно суммируются и усиливаются. Сигналы с
выхода ФПУ поступают на блоки формирователей 10, которые управляются импульсными сигналами, вырабатываемыми блоком стробирования 11 и обеспечивающими стробирование, считывание и запоминание
информации. С выходов формирователей сигналы В, Н, П, Л поступают в блок управления 12, где формируются сигналы по углу места (ε) и по азимуту (β) в результате вычитания сигналов В и Н,
П и Л соответственно. Сигналы ε и β характеризуют величину углового смещения импульсного оптического ответчика относительно оси импульсного оптического канала визирования ракеты в двух
взаимно перпендикулярных плоскостях. С выхода блока управления 12 сигналы ε и β поступают на усилители мощности 13 и далее - на привода плоскопараллельных пластин УСК. Приводы 14, 15
поворачивая плоско-параллельные пластины совмещают сигналы импульсного оптического ответчика с осью четырехгранной зеркальной пирамиды, направляя тем самым ось импульсного оптического канала
визирования ракеты на импульсный оптический ответчик, осуществляя режим сопровождения. Сигналы с датчиков углов поворота 16, 17 плоскопараллельных пластин, пропорциональные угловым координатам
импульсного оптического ответчика, поступают в ЦВС 18.
[13] Боевая работа ЗСУ происходит аналогично работе ЗСУ "Тунгуска-М", за исключением того, что после отделения двигательной установки
импульсный оптический канал визирования ракеты работает по импульсам бортового оптического ответчика.
[14] Помехозащищенность импульсного оптического канала визирования ракеты
обеспечивается за счет стробирования канала на время приема импульсов от бортового оптического ответчика на определенном участке дальности (текущая дальность до ракеты - баллистическая).
[15] Таким образом, введение в состав ЗСУ импульсного оптического ответчика и импульсного оптического канала визирования ракеты обеспечивает более высокую помехозащищенность канала визирования
ракеты, повышая тем самым боевую эффективность ЗСУ в 1,2 - 1,3 раза по сравнению с ЗСУ "Тунгуска-М".
[16] На предлагаемое изобретение разработана документация, изготовлены образцы и
проведены государственные испытания. В настоящее время решается вопрос о принятии ЗСУ "Тунгуска-М1" на вооружение Российской Армии.
[17] Источники информации
1. Зенитные самоходные
пушечно-ракетные комплексы. Прототип. Журнал "Техника и оружие" N 5, 1996 г., стр. 7-11 М.: Издатель АО "АвиаКосмос".
[18] 2. Аналоги. Jane & Land-Based Air Defence, 1997-98, pp.
57-59, 116-120.
