[1]Полезная модель относится к области к стрелково-пушечному вооружению и служит для наведения стрелкового оружия в цель и придания ему устойчивости при стрельбе, а также может использоваться как дополнительный элемент, обеспечивающая значительное увеличение вероятности выживаемости экипажа, поврежденного или уничтоженного бронеобъекта.
[2]Сегодня практически все бронеобъекты Вооруженных Сил Российской Федерации имеют на своем вооружении, кроме основного орудия, один или несколько 7,62-мм курсовых или целеуказательных пулеметов Калашникова танковых (далее - ПКТ). В условиях интенсивного боя или кратковременного огневого контакта, когда происходит поражение или уничтожение бронеобъекта, экипаж боевых машин вынужден бросать поврежденную технику с уцелевшим вооружением и боевым комплектом и продвигаться к своим основным силам имея на вооружении малоэффективные укороченные автоматы или пистолеты. Применение ПКТ как пехотного пулемета было невозможным по причине наличия электроспуска, отсутствия крепления короба с боеприпасами, прицельных приспособлений и сошки. Однако, если в комплект бронеобъекта (танка, БМП, БМД) включить соответствующие элементы, то у экипажа боевой машины появляется возможность применения танкового пулемета в качестве пехотного варианта, тем самым увеличивая боевую мощь и выживаемость экипажа поврежденной машины.
[3]Известна сошка стрелкового оружия (см. Наставление по стрелковому делу. 7,62 мм ручной пулемет Калашникова (РПК и РПКС). Воениздат Министерства обороны СССР. М., 1973 г., стр. 41-42), содержащая основание с ограниченным поворотом относительно продольной оси оружия, опору, пружинное устройство для фиксации опор в различных положениях. Сошка имеет возможность складываться вперед и назад вдоль ствола.
[4]Недостатками аналога являются недостаточная точность стрельбы из-за изменений средней точки попадания (СТП) при стрельбе с упором на ствол, при стрельбе с упором на ствольную коробку со свободным стволом в результате прогиба ствола и особенно при стрельбе с оптическим прицелом; невозможность изменения линии прицеливания при постоянном угле прицеливания; сложность снятия сошки с оружия.
[5]Известна сошка стрелкового оружия (Патент RU №2215256, МПК F41A 23/08, опубликован 27.10.2003 г.), где сошка содержит основание с пазами, подпружиненные ноги с зацепами, ось сошки, шарнирно соединенную с ногами, соединительное устройство для закрепления на оружии и упоры для ограничения оружия относительно сошки, что облегчает горизонтальное наведение оружия.
[6]Недостатками данного технического решения являются применение сошки к определенному виду оружия, место крепления сошки строго фиксировано, нет возможности углового поворота оси ствола в вертикальной плоскости перпендикулярно направлению стрельбы, при использовании оружия при стрельбе с наклонных поверхностей (на склоне), неудобство приведения сошек в боевое положение.
[7]Наиболее близкое техническое решение представлено в виде сошки стрелкового оружия с встроенными основанием с хомутиком для крепления на трубке газового поршня, двух ног с полозками для упора в грунт и выступами для фиксации в сложном положении, пружины для разведения ног, на левой ноге сошки имеется пружинная застежка для крепления ног в сложном положении, а на правой ноге - передвижной хомутик с фиксатором для звеньев шомпола во внутренней полости ноги. Сошка от трубки газового поршня не отделяется (Наставления по стрелковому делу. - М.: Воениздат МО СССР, 1985 г., стр. 385-386).
[8]Недостатками данной конструкции являются жесткая фиксация ног сошки относительно оружия в боевом положении, что затрудняет горизонтальное наведение оружия, из-за перемещения ног сошки по опорной поверхности (грунту), а также наличие нескольких фиксирующих элементов на основании для удержания ног сошки в боевом, сложенном вперед или сложенном назад положениях, что усложняет конструкцию.
[9]Цель предлагаемой полезной модели заключается в создании возможности использования штатного ПКТ в составе бронеобъекта, с учетом устранения вышеперечисленных недостатков, обеспечивающего результат, состоящий в повышении эксплуатационных характеристик путем крепления на стволе в месте крепления надульного устройства, что обеспечивает угловое вращение ствола оружия в вертикальной плоскости перпендикулярно направлению стрельбы и быстрому приведению сошки к ПКТ в боевое положение, а также быструю установку (снятие) для использования на бронеобъекте.
[10]Сошка к ПКТ позволяет использовать танковый пулемет как его пехотный аналог, а именно производить стрельбу из танкового пулемета с упором в грунт, оконные рамы или другие объекты при помощи данной полезной модели. Что значительно повышает удобность, кучность и эффективность ведения огня экипажем поврежденной боевой машины из неудобных положений.

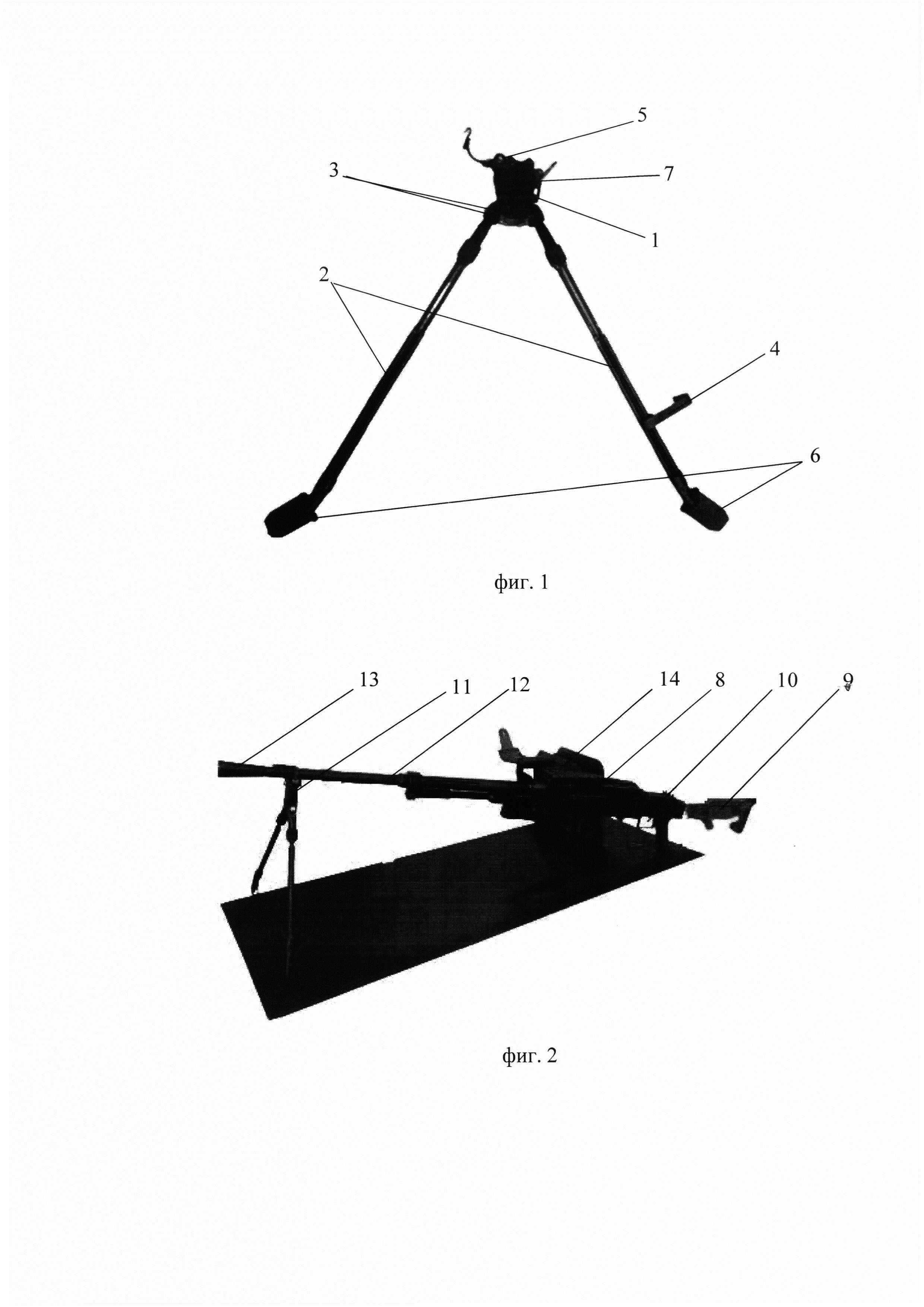

[11]Данное техническое решение поясняется фигурами:
[12]фиг. 1 - общий вид устройства;
[13]фиг. 2 - сошка к ПКТ в рабочем положении.
[14]Сошка к ПКТ содержит основание 1, выполненное с ограничением движения ствола в двух степенях свободы в продольной оси конусностью ствола и в поперечной оси ограничительным выступом, выполненным с возможностью фиксации на остове фиксатора надульного устройства; складные стойки с острыми концами 2, выполненные длиной, равной длине стоек штатных сошек ПКТ, увеличенных на длину в 140 мм, позволяющие использовать штатный пулеметный короб с боеприпасами к ПКТ емкостью 200 патронов, и закрепленные у основания при помощи болтового соединения 3; фиксатор стоек в походном положении 4; быстросъемное крепление к стволу 5; ограничительные лепестки 6, препятствующие глубокому утопанию стоек в грунт; фиксатор быстросъемного крепления 7.
[15]Устройство работает следующим образом.
[16]При повреждении бронемашины ПКТ 8 снимается с нее, отделяется электроспуск. Вместо него присоединяется приклад 9, корпус затыльника с пистолетной рукояткой и спусковым механизмом 10, после устанавливается сошка к ПКТ 11 на ствол 12 у дульного устройства 13. Затем присоединяется короб с люлькой 14. Конструкция устройства обеспечивает необходимую и достаточную высоту для использования пулеметного короба с бронемашины повышенной емкости, а также возможность ее перевода в различные положения за счет быстросъемного крепления к стволу и уменьшения ручных операций, что ускоряет подготовку к использованию ПКТ как пехотного варианта.
[17]Таким образом, предлагаемая полезная модель - сошка к ПКТ позволяет применять танковый пулемет в качестве пехотного варианта, тем самым увеличивая боевую мощь, эффективность и выживаемость экипажа поврежденной машины.
[18]Список использованных источников
[19]1. Наставления по стрелковому делу. - М.: Воениздат МО СССР, 1985 г., с 385-386.
[20]2. Наставление по стрелковому делу. 7,62 мм ручной пулемет Калашникова (РПК и РПКС). Воениздат Министерства обороны СССР. М., 1973 г., стр. 41-42.
[21]3. Патент РФ №2215256, МПК F41A 23/08, Опубл. 27.10.2003 г.
