[1]Нолезная модель относится к домашнему хозяйству и в частности к производству ёмкостей со съёмными крышками для хранения продуктов как жидких так и сыпучих.
[2]Известна ёмкость со съёмной крышкой, включающая взаимосвязанные между собой и смонтированные на корпусе диаметрально противоположно от горловины откидные ручки и съёмную крышку /см.Политехнический словарь, М.,С.Э. 1989 г,с. 593, термин - цистерна/.
[3]Известна также ёмкость со съёмной крышкой, включающая взаимосвязанные между собой и смонтированные на корпусе диаметрально противоположно от горловины откидные ручки и съёмную крышку /см.Нолитехнический словарь, М.,С.Э., 1989 г., с. 450, термин - резервуар/.
[4]Недостатками известных ёмкостей является относительно узкие функциональные возможности и высокая материалоёмкость.
[5]Цель полезной модели - расширение функциональных возможностей и снижение материалоёмкости.
[6]Достигается это тем, что корпус выполнен с расположенными в нижней и верхней частях наружными кольцевыми выпрессовками, диметрально расположенными на верхней части корпуса несущими рёбрами с горизонтальными отверстиями и несущим стержнем для установки откидных ручек и расположенной со стороны дна корпуса кольцевой впадиной, крышка выполнена с расположенными снаружи - сверху и сбоку и изнутри рёбрами жёсткости и имеет одно- или многозаходную резьбу, откидные ручки выполнены с расположенными по наружному и внутреннему контурам рёбрами жёсткости, внутри горловины корпуса ёмкости на горизонтальных кромках горловины размещён вкладыш гашения жидкости, который выполнен в виде чашкообразной ёмкости с наклонными наружу боковыми стенками и горизонтально расположенным на кромках чашкообразной ёмкости опорным уплотнительным кольцом, а горловина корпуса ёмкости выполнена диаметром меньше, равной, или больше половины диаметра корпуса ёмкости и имеет одно- или многозаходную резьбу
[7]Целесообразно, чтобы кольцевые выпрессовки корпуса были выполнены с трапецеидальным поперечным сечением.
[8]Полезно, чтобы кольцевые выпрессовки были выполнены с криволинейным поперечным сечением.
[9]Целесообразно, чтобы кольцевые выпрессовки были выполнены с полуцилиндрическим поперечным сечением.
[10]Полезно, чтобы кольцевые выпрессовки были выполнены прерывистыми и смещёнными друг относительно друга по высоте корпуса.
[11]Целесообразно, чтобы кольцевые выпрессовки были выполнены многорядными по высоте корпуса.
[12]Полезно, чтобы несущие рёбра были выполнены тругольными.
[13]Целесообразно, чтобы несущие рёбра были выполнены прямоугольными.
[14]Полезно, чтобы несущие рёбра были выполнены эллипсообразными.
[15]Полезно, чтобы горизонтальные отверстия были выполнены разновеликими.
[16]Целесообразно, чтобы несущий стержень был выполнен по длине с переменным поперечным сечением.
[17]Полезно, чтобы несущий стержень был выполнен из конструкционных полимеров.
[18]Целесообразно, чтобы несущий стержень был выполнен из армированных полимеров.
[19]Полезно, чтобы несущий стержень был выполнен из стеклопластиков.
[20]Целесообразно, чтобы несущий стержень был выполнен из углепластиков.
[21]Полезно, чтобы рёбра жёсткости откидных ручек были расположены на наружных и внутренних кромках.
[22]Целесообразно, чтобы рёбра жёсткости откидных ручек были размещены между наружными и внутренними кромками.
[23]Полезно, чтобы ёмкость была выполнена из конструкционных полимеров.
[24]Целесообразно, чтобыёмкость была выполнена
[26]Полезно, чтобы корпус ёмкости был выполнен объёмом от пяти до ста литров.
[27]Целесообразно, чтобы корпус, крыпжа, и вкладыш гашения емкости были выполнены с добавками суперконцентратора.
[28]Полезно, чтобы ёмкость была выполнена армированной.
[29]Целесообразно, чтобы резьбы горловины и крышки были выполнены с треугольным поперечным сечением.
[30]Полезно, чтобы резьбы горловины и крышки ёмкости были выполнены с трапециидальным поперечным сечением.
[31]Целесообразно, чтобы резьбы горловины и крышки емкости были выполнены унорными.
[32]Полезно, чтобы рёбра жёсткости крышки были выполнены с разновеликим поперечным сечением.
[33]Целесообразно, чтобы рёбра жёсткости ручек были выполнены с разновеликим поперечным сечением.
[34]Полезно, чтобы откидные ручки были выполнены с расположенными во внутренних их частях П-образными кронштейнами.
[35]Ёмкость со съёмной крышкой соответствует всем признакам используемых для характеристики изобретения, а именно признаку наличия конструктивного элемента, поскольку корпус выполнен с расположенными в нижней и верхней частях наружными кольцевыми выпрессовками,
[36]признаку наличия связи между элементами, поскольку корпус выполнен с диметрально расположенными на верхней части корпуса несуш;ими рёбрами с горизонтальными отверстиями и несуш;им стержнем для установки откидных ручек
[37]признаку взаимного расноложения элементов, поскольку корпус выполнен с расположенной со стороны дна корпуса кольцевой впадиной
[38]признаку формы выполнения элемента, поскольку крышка выполнепа с расположенпыми снаружи - сверху и сбоку и изнутри рёбрами жёсткости,
[39]признаку формы выполнения связн меяеду элементами,
[40]поскольку откидные ручки выполнены с расположенными по наружному и внутреннему контурам рёбрами жёсткости,,
[41]признаку материала, из которого выполнен элемент,
[42]поскольку ёмкость выполнена из углепластиков.

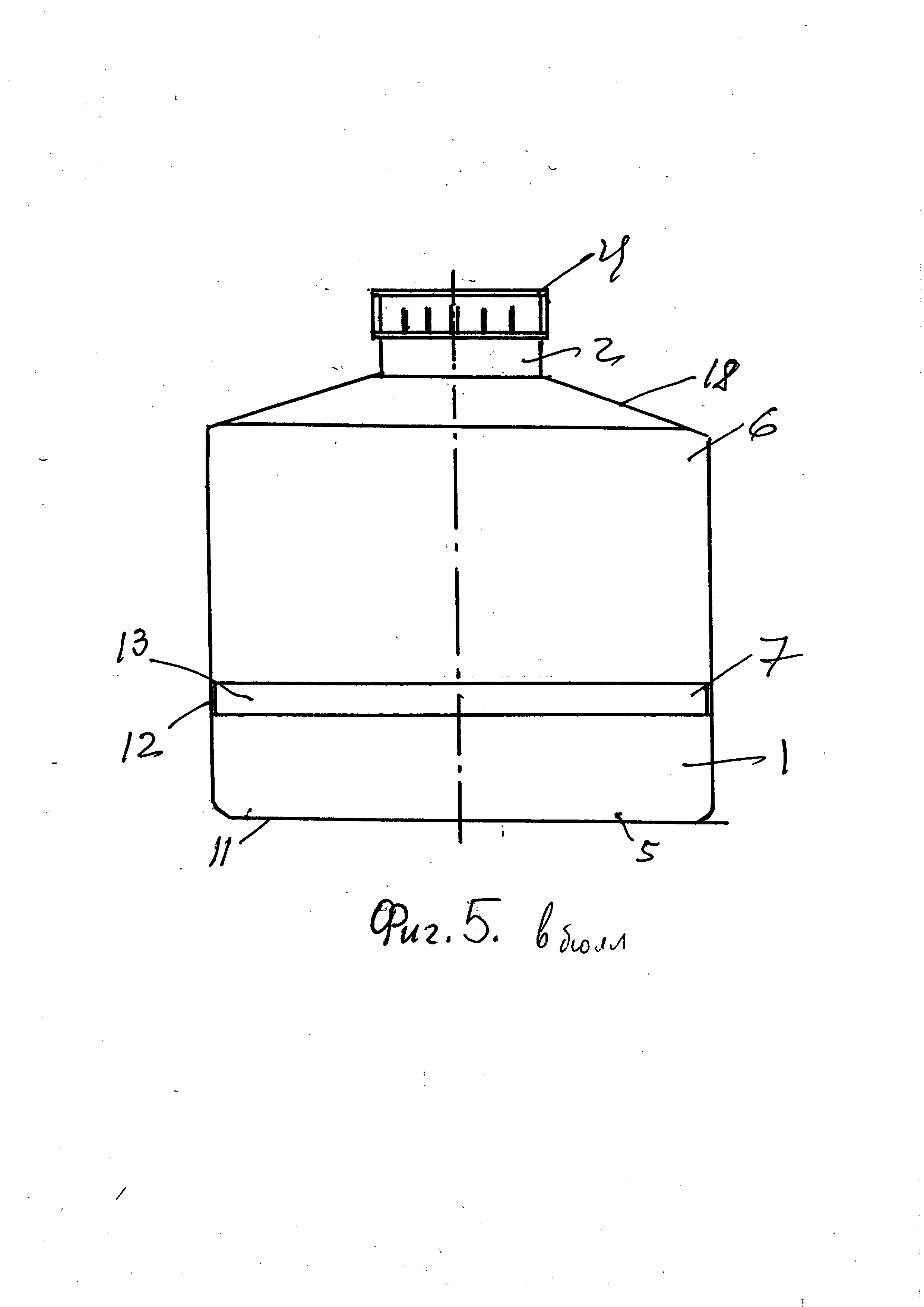

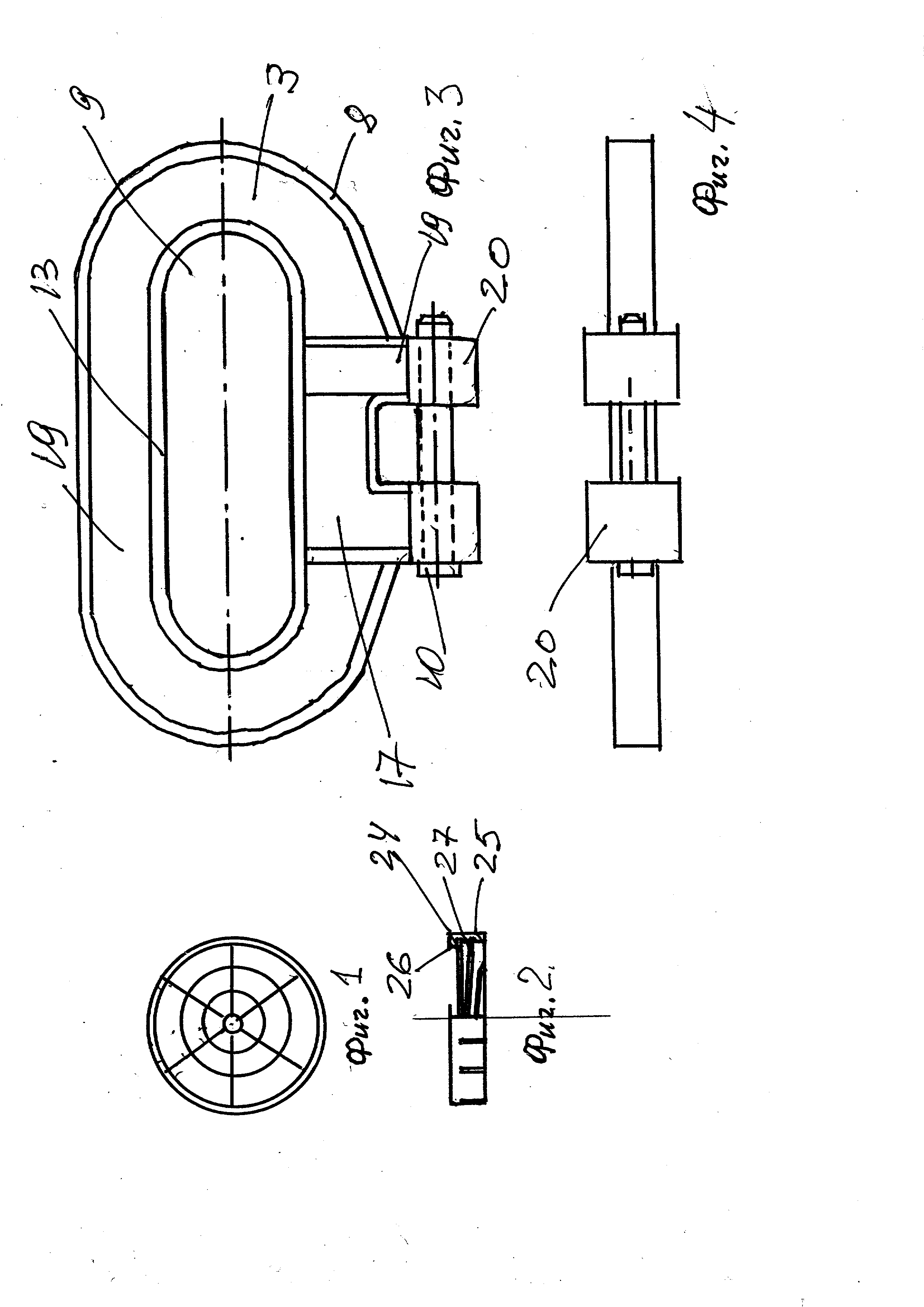

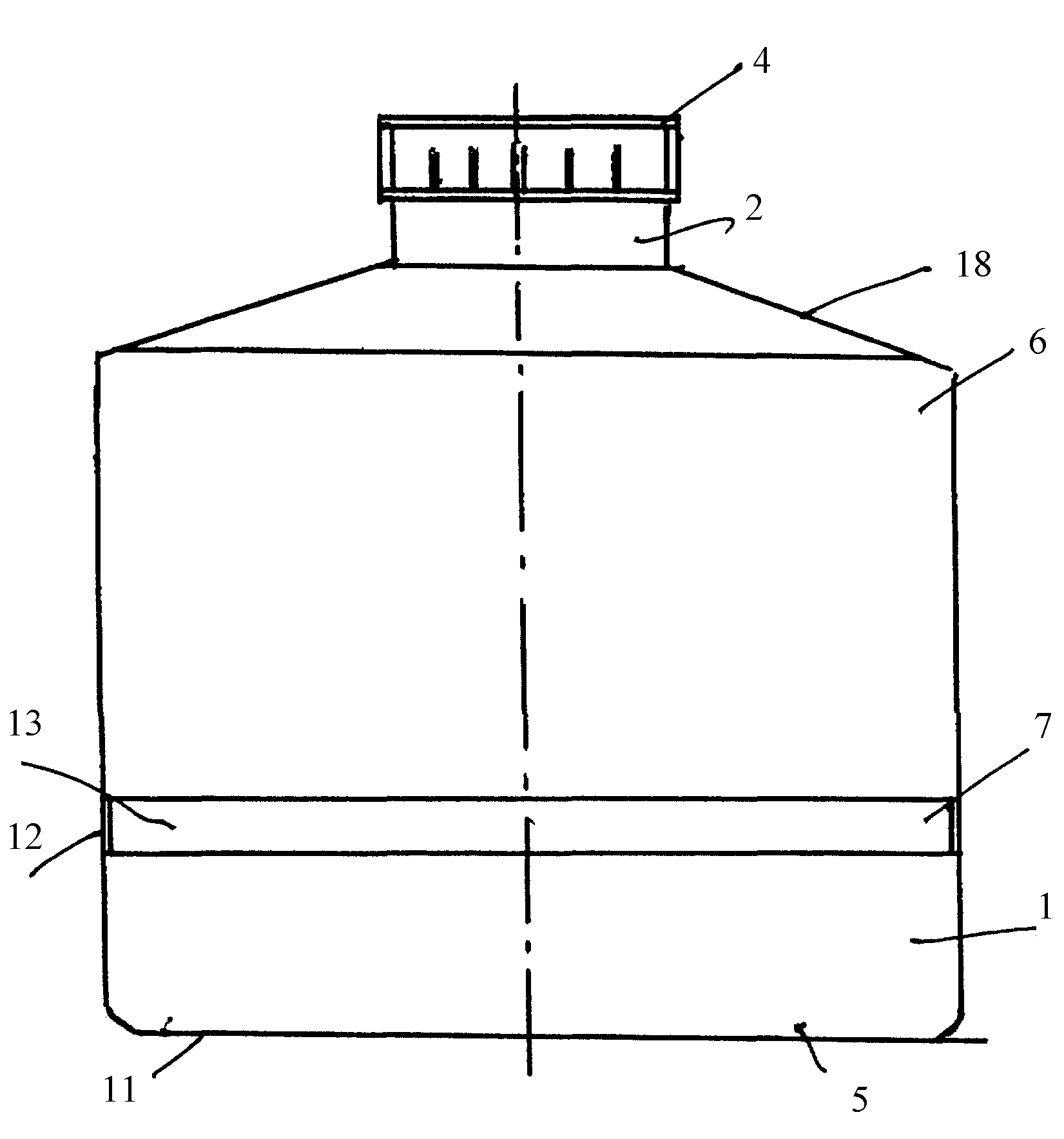

[43]На фиг. 1 изображена схема откидной крышки, вид сверху. На фиг. 2 - то же, вид сбоку по горизонтальной оси. На фиг. 3 - схема откидной ручки, вид сверху, На фиг. 4 - то же, разрез по А-А на фиг.З, На фиг. 5 - схема корпуса ёмкости со съёмной крышкой, вид сбоку.
[44]Ёмкость со съёмной крышкой включает взаимосвязанные между собой и смонтированные на корпусе 1 диаметрально противоположно от горловины 2 откидные ручки 3 и съёмную крышку 4, при этом корпус 1 выполнен с расположенными в нижней 5 и верхней 6 частях наружными кольцевыми выпрессовками 7, диметрально расположенными на верхней части 6 корпуса 1 несущими рёбрами 8 с горизонтальными отверстиями 9 и несущим стержнем 10 для установки откидных ручек 3 и расположенной со
[45]стороны дна И корпуса 1 кольцевой внадиной 12, крышка 4 выполнена с расположеннымн снаружн - сверху, сбоку и изнутри рёбрами жёсткости 13 , а откидные ручки 3 выполнены с расположенными по наружному 14 и внутреннему 15 контурам рёбрами жёсткости 16, при этом кольцевые выпрессовки 7 корпуса 1 выполнены с трапецеидальным поперечным сечением 17, или выполнены с криволинейным поперечным сечением,или выполнены с полуцилиндрическим поперечным сечением, или выполнены прерывистыми и смещёнными друг относительно друга по высоте корпуса 1, или вьшолнены многорядными по высоте корпуса 1, причём несущие рёбра 8 выполнены тругольными, или выполнены прямоугольными, или эллипсообразными, горизонтальные отверстия 9 выполнены разновеликими, несущий стержень 10 выполнен по длине с переменным поперечным сечением, или выполнен из конструкционных полимеров, или выполнен из армированных полимеров, или из стеклопластиков, или выполнен из углепластиков, при этом рёбра жёсткости 16 откидных ручек 3 расположены на наружных 14 и внутренних 15 кромках, или размещены между наружными 14 и внутренними 15 кромками, а ёмкость 18 выполнена из конструкционных полимеров, или из полиэтилена низкого давления, или выполнена из полиэтилена высокого давления,или из смеси полиэтилена низкого и высокого
[46]давления, или с добавками частиц полиэтилена повторного использования, или выполнена армированной, или выполнена из стеклопластиков, или из углепластиков, рёбра жесткости 13 съёмной крышки 4 выполнены с разновеликим поперечным сечением, или выполнены с разновеликим поперечным сечением, откидные ручки 3 выполнены с расположенными во внутренних 19 их частях П-образными кронштейнами 20, а верхняя часть ёмкости 18 выполнена наклонной под углом 25-30 градусов, при этом внутри горловины 21 корпуса 1 ёмкости на горизонтальных кромках 22 горловины 21 размещён вкладыш 23 гашения жидкости, который выполнен в виде чашкообразной ёмкости 24 с наклонными наружу боковыми стенками 25 и горизонтально расположенным на кромках 22 чашкообразной ёмкости 24 опорным уплотнительным кольцом 26, а горловина 2 корпуса 1 ёмкости выполнена диаметром меньше, равной, или больше половины диаметра корпуса 1 ёмкости и имеет одно- или многозаходную резьбу 27.
[47]Сборку , загрузку и разгрузку ёмкости осуп1;ествляют следующим образом.
[48]Вначале ёмкость 18 устанавливают на дно 11с кольцевой впадиной 12, затем производят монтаж откидных ручек 3 на несущие рёбра 8 с помощью П-образных кронштейнов 20,
[49]горизонтальных отверстий 9 и несущего стержня 10, т.е. вначале на несущие рёбра 8 заводят откидные ручки 3 а в горизонтальные отверстия 9 вводят несущий стержень 10, нри этом каждая откидная ручка 3 получает шарнирное закрепление, после чего выполняют загрузку ёмкости 18, с помощью опорного уплотнительного кольца 26 устанавливают вкладыш 23, а затем на горловину 2 одевают съёмную крышку 4 и с помощью рёбер жёсткости 13 расположенных сбоку крышки 4 осуществляют её завинчивание, при разгрузке ёмкости 18 вначале отвинчивают с помощью рёбер жёсткости 13 съёмную крышку 3 и через увеличенную по диаметру горловину 2 выполняют разгрузку и цикл повторяют.
