[1]Полезная модель относится к таре из картона, предназначенной для размещения, хранения, перевозки штучных изделий различного назначения, в особенности, она удобна для использования на предприятиях фаст-фуда, в дороге или учебных заведениях для упаковки пищевых продуктов. Заявляемая полезная модель разработана, в частности, для использования на предприятиях фаст-фуда, в дороге или учебных заведениях.
[2]Известна упаковка, представленная в п. РФ №136028 по кл. B65D 85/00, 3.12.08.2013 г., оп.27.12.2013 г..
[3]Известная упаковка характеризуется следующей формулой: Формула полезной модели:
[4]1. Упаковка, имеющая форму, в основе которой лежит параллелепипед, выполненная посредством перегиба ее частей по линиям сгиба из листовой заготовки с образованием днища, крышки, боковых, задней и передней стенок, отличающаяся тем, что крышка выполнена с возможностью ее удержания в открытом состоянии при наличии, по меньшей мере, одной перемычки, расположенной между боковой стенкой и крышкой, при этом перемычка и боковая стенка соединены между собой через линию ослабленной прочности.
[5]2. Упаковка по п. 1, отличающаяся тем, что на перемычке выполнен клапан.
[6]3. Упаковка по п. 2, отличающаяся тем, что перемычка и клапан соединены через линию ослабленной прочности.
[7]4. Упаковка по п. 1, отличающаяся тем, что она снабжена, по меньшей мере, одним клапаном.
[8]Упаковка изготовлена из бумаги.
[9]Недостатком известной упаковки являются ее не вполне удовлетворительные эксплуатационные характеристики, такие как ее прочность и надежность сохранения в ней продукта, обусловленные как выполнением ее из бумаги, так и особенностями конструкции.
[10]Известная коробка имеет форму параллелепипеда, в котором передняя и задняя стенки в несколько раз длиннее торцевых стенок и при небольшой ее высоте в процессе транспортировки достаточно плоская коробка в форме параллелепипеда может оказаться в положении на ребре: в этом положении продукт, упакованный и уложенный и в коробку, под собственным весом смещается к нижней стенке, расширяет расстояние между центральными частями дна и крышки, разворачивается боком. В результате такой неуправляемой перегруппировки содержимого коробки продукт теряет товарный вид и качество. Все это может происходить потому, что центральные части дна и крышки плоской коробки, какими бы их жесткими не выполняли, под тяжестью продукта отходят друг от друга, вспучиваются, а продукт смещается со своего места, ложится на бок, что приводит к потере им товарного, потребительского вида. Выполнение упаковки из бумаги делает ее прочность очень уязвимой и ненадежной. Кроме того, в наглухо закрытой коробке при хранении продукт может испортиться.
[11]Наиболее близкой по технической сущности к заявляемой представляется упаковка, представленная в п. РФ №27579 по кл. B65D 85/00, з. 01.10.2002 г., оп.01.10.2002 г. и выбранная в качестве прототипа. Известная упаковка характеризуется следующей формулой: Упаковка, содержащая выполненные из картона основание и крышку замкнутой конструкции, образованную двумя частями - нижней в виде прямоугольного параллелепипеда и верхней - в форме усеченной четырехугольной пирамиды, отличающаяся тем, что крышка выполнена из единой плоской заготовки, центральная часть которой, являющаяся верхним основанием пирамиды, имеет форму квадрата, две боковые противоположные грани пирамиды выполнены с отгибаемыми треугольными клапанами, заправляемыми внутрь пирамидальной части упаковки, а противоположные грани параллелепипеда, являющиеся продолжениями указанных противоположных граней пирамиды, выполнены с загибаемыми внутрь параллелепипеда прямоугольными клапанами, на одних из которых выполнены горизонтальные и вертикальные прорези, а на других горизонтальные прорези и замки, взаимодействующие с вертикальными прорезями соответствующих клапанов параллелепипеда для обеспечения сцепления упомянутых прямоугольных клапанов, при этом на другой паре противоположных граней параллелепипеда имеются замки-лепестки для взаимодействия с указанными горизонтальными прорезями на прямоугольных клапанах параллелепипеда. Практически все линии перегиба между элементами конструкции выполнены прерывистыми (перфорированными), что ослабляет ее жесткость и прочность.
[12]Недостатки известной упаковки заключаются в том, что она неудобна в изготовлении и в сборке, что обусловлено ее конструкцией, и не очень прочна и надежна в эксплуатации. Корпус упаковки состоит из двух прямоугольных частей-стенок, соединяемых между собой при складывании по сгибам с помощью прорезей и вставляемых в них язычков с образованием корпуса в виде прямоугольного параллелепипеда. При этом при сборке одновременно приходится собирать и пирамидальную крышку, поскольку две ее противолежащие боковые стенки-грани соединены с боковыми стенками корпуса, и, видимо, в это же время закладывать пакуемый продукт в корпус, просовывая его в еще не соединенные между собой две стенки-грани, снабженные прямоугольными клапанами с прорезями с одной стороны и язычками с другой стороны. К сожалению, сборка упаковки в единое целое и с укладкой в нее пакуемого изделия или товара в описании не описана. Кроме того, выполнение упаковки из обычного картона не очень удобно для транспортировки и хранения в ней пищевых продуктов - она может намокнуть и испортить внешний вид продукта.
[13]Сборка корпуса из 2 частей, соединяемых между собой язычками и прорезями под них делает ее конструкцию не очень прочной и надежной, а необходимость одновременно производить и сборку крышки является неудобством ее изготовления и эксплуатации.
[14]Задачей является повышение прочности и надежности упаковки при упрощении технологии ее изготовления и сборки.
[15]Поставленная задача решается тем, что в упаковке, содержащей выполненные из картона в виде единой плоской заготовки из двух частей, образующих при складывании путем перегиба корпус и крышку замкнутой конструкции, причем одна из частей имеет при складывании форму усеченной четырехгранной пирамиды с основанием квадратной формы, а вторая часть представляет собой при складывании параллелепипед, в одной части заготовки боковые противоположные стенки пирамиды выполнены с отгибаемыми треугольными клапанами, заправляемыми при складывании внутрь пирамидальной части упаковки, а вторая часть заготовки выполнена в виде прямоугольника с загибаемыми при складывании заготовки внутрь параллелепипеда двумя прямоугольными клапанами, при этом одна из сторон прямоугольника является продолжением одной из противолежащих стенок заготовки пирамидального корпуса и соединена с ней прерывистой линией сгиба, по меньшей мере, на одном из прямоугольных клапанов выполнены горизонтальные прорези, а на другом - замки, согласно полезной модели, часть упаковки, выполненная в форме усеченной четырехгранной пирамиды, является корпусом, днищем которого служит меньшее по размеру основание пирамиды, крышка имеет форму параллелепипеда с квадратным основанием, при этом все стенки пирамидального корпуса, имеющие между линиями сгиба форму равнобедренных трапеций, обращены к стороне днища более короткой стороной, а их отгибаемые клапаны в развернутом виде имеют треугольную форму с V-образной выемкой в центре наружной стороны и имеют небольшие скосы к боковым стенкам граней пирамидального корпуса с образованием при складывании корпуса по линиям сгиба боковых стенок трапецеидальной формы, передняя стенка корпуса снабжена фиксирующим язычком, заготовка дна крышки соединена с днищем корпуса через его заднюю боковую стенку, размер верхней стороны которой равен длине стенки дна крышки, снабженного с трех сторон отгибаемыми по линии сгиба вдоль его сторон передней и боковыми стенками в виде более узких прямоугольных полос, при этом последние имеют скругления со стороны смыкания дна крышки с днищем корпуса, а передняя стенка крышки состоит из двух частей заготовки - длинной прямоугольной полосы, выходящей за пределы дна крышки с образованием по ее краям двух квадратных клапанов, с двумя симметрично расположенными с ее внутренней стороны пазами, и примыкающей к ней снаружи короткой полосы, соразмерной с шириной крышки и выполненной с двумя симметрично расположенными по ее наружному краю выступами под два ответных паза для них с образованием при складывании крышки ее передней стенки двойной толщины, и углублением в центре по наружному краю под фиксирующий язычок на передней стенке корпуса, в стенках которого выполнены вентиляционные отверстия, линии сгиба между днищем корпуса и его боковыми стенками, а также между дном крышки и ее боковыми стенками выполнены сплошными, а линии сгиба боковых стенок и их отгибов-клапанов, а также линия смыкания между задней боковой стенкой корпуса и задней стороной дна крышки - прерывистыми, при этом габариты упаковки соразмерны с габаритами пакуемого в нее продукта, а сама упаковка выполнена из трехслойного микрогофрокартона, внутренний слой которого имеет полимерное покрытие.
[16]Выполнение корпуса упаковки в виде четырехгранной усеченной к основанию-днищу пирамиды с треугольными клапанами с V-образной выемкой в центре наружной стороны в совокупности с выполнением прямоугольных стенок крышки со скруглениями со стороны линии сгиба, по которой осуществляется смыкание крышки с корпусом, обеспечивает при сборке корпуса более удобное и надежное сцепление загибаемых внутрь клапанов упаковки; выполнение крышки в форме прямоугольного параллелепипеда с квадратным дном с упрочненной передней стенкой сдвоенной толщины при прочном сцеплении ее конструкции квадратными клапанами в совокупности со скруглением прямоугольных боковых стенок крышки перед линией смыкания крышки с корпусом также облегчает их загибание при складывании упаковки. При этом выполнение корпуса в виде четырехгранной усеченной пирамиды, расширяющейся от основания-днища кверху и не имеющей специальных фиксирующих элементов боковых соединений, делает корпус единой «монолитной» частью, что в совокупности с закрывающей ее крышкой с квадратным дном и упрочненной передней стенкой с одной застежкой обеспечивает прочную и надежную жесткую конструкцию упаковки, а также удобство ее эксплуатации. Возможность отогнуть крышку в одну сторону при уже сложенном корпусе дает возможность удобно уложить в корпус пакуемое изделие, обеспечивая удобство эксплуатации упаковки. Изготовление упаковки из трехслойного микрогофрокартона, внутренний слой которого имеет полимерное покрытие, в совокупности с наличием в боковых стенках корпуса вентиляционных отверстий обеспечивает надежное хранение в ней пакуемого продукта.
[17]Технический результат - получение более прочной и надежной конструкции упаковки при ее более простом изготовлении и более удобной эксплуатации, а также обеспечении более надежного хранения в ней пакуемого продукта.
[18]Заявляемая упаковка обладает новизной в сравнении с прототипом, отличаясь от него наличием таких существенных признаков как использование части упаковки, выполненной в форме усеченной четырехгранной пирамиды, в качестве корпуса, днищем которого служит меньшее по размеру квадратное основание пирамиды, выполнение крышки в форме параллелепипеда с квадратным основанием, при этом все стенки пирамидального корпуса в форме равнобедренных трапеций обращены к стороне днища более короткой стороной, выполнение их отгибаемых клапанов в развернутом виде треугольной формы с V-образной выемкой в центре наружной стороны, наличие на клапанах небольших скосов к боковым стенкам граней пирамидального корпуса с образованием при складывании корпуса по линиям сгиба боковых стенок трапецеидальной формы, снабжение передней стенки корпуса фиксирующим «язычком», соединение заготовки дна крышки, также имеющей форму квадрата, с днищем корпуса через его заднюю боковую стенку, размер верхней стороны которой равен длине стенки дна крышки, снабжение дна крышки с трех сторон отогнутыми по линии сгиба вдоль его сторон передней и боковыми стенками в виде более узких прямоугольных полос, наличие у последних скруглений со стороны смыкания дна крышки с днищем корпуса, выполнение передней стенки крышки из двух частей заготовки: длинной прямоугольной полосы с наружной стороны крышки, выходящей за пределы дна крышки с образованием по ее краям двух квадратных клапанов, с двумя симметрично расположенными с ее внутренней стороны пазами, и примыкающей к ней короткой прямоугольной полосы, соразмерной с шириной крышки и выполненной с двумя симметрично расположенными по ее наружному краю выступами под два ответных паза для них с образованием при складывании крышки ее передней стенки двойной толщины, наличие углубления в центре по наружному краю под фиксирующий язычок на передней стенке корпуса, выполнение в боковых стенках корпуса вентиляционных отверстий, выполнение линии сгиба между днищем корпуса и его боковыми стенками, а также между дном крышки и ее боковыми стенками сплошными, а линии сгиба боковых стенок и их отгибов-клапанов, а также линия смыкания между задней боковой стенкой корпуса и задней стороной дна крышки - прерывистыми, при этом габариты упаковки соразмерны с габаритами пакуемого в нее продукта, выполнение упаковки из трехслойного микрогофрокартона, внутренний слой которого имеет полимерное покрытие, обеспечивающими в совокупности достижение заданного результата.
[19]Заявляемая упаковка может найти широкое применение в упаковочной промышленности, в частности для упаковки пищевых продуктов в фаст-фуде, Заявляемая полезная модель разработана, в частности, для использования на предприятиях фаст-фуда, в дороге или учебных заведениях, учреждениях общепита и потому соответствует критерию «промышленная применимость». Полезная модель иллюстрируется чертежами, где представлены на:
[20]- фиг. 1 - общий вид спереди упаковки с закрытой крышкой;

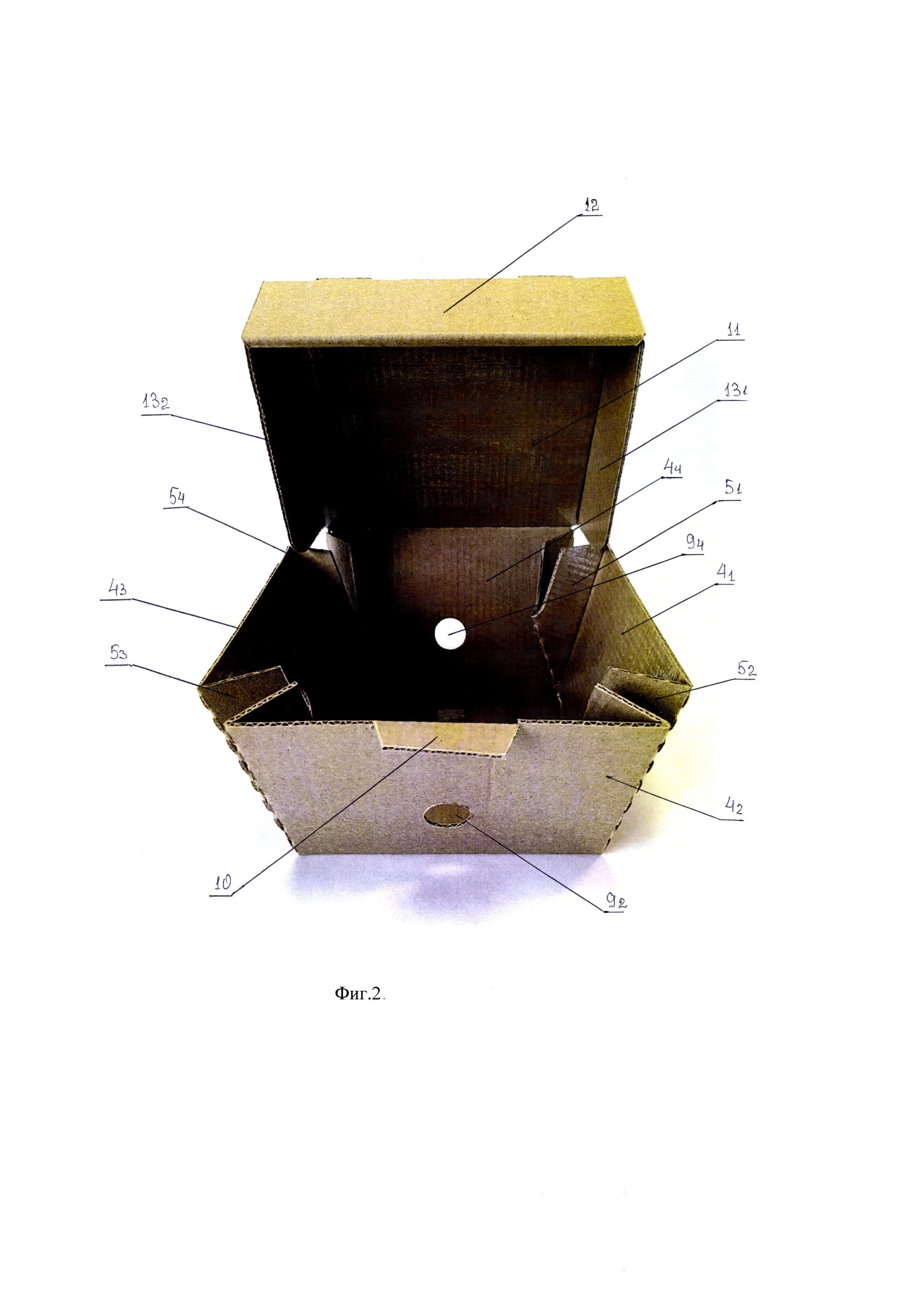

[21]- фиг. 2 - общий вид спереди упаковки в полуразвернутом виде с открытой крышкой;
[22]- фиг. 3 - общий вид сбоку упаковки в полуразвернутом виде с открытой крышкой;
[23]- фиг. 4 - вид развертки упаковки.
[24]Упаковка состоит из корпуса 1 и крышки 2. (фиг. 1-3). Корпус 1 имеет днище 3 квадратной формы и примыкающие к нему по линии сгиба боковые стенки 41-4 в форме равнобедренных трапеций. Боковые стенки 41-4 имеют отгибаемые клапаны 51-4 с обеих сторон, соединяемые с боковыми стенками 41-4 прерывистыми линиями 61=4 сгиба соответственно. Отгибаемые клапаны 51-4 имеют форму треугольников с V-образной выемкой 71-4. в центре наружной стороны и прерывистую линию сгиба 81-4 под выемкой 71-4, немного не доходящую до самой выемки. Во всех боковых стенках 41-4 выполнены вентиляционные отверстия 91-4. Передняя стенка 42 корпуса 1 снабжена фиксирующим язычком 10.
[25]Крышка 2 корпуса 1 имеет дно 11 с одной передней стенкой 12 и двумя боковыми стенками 131 и 132, примыкающими к нему с трех сторон по сплошным линиям сгиба 141-3. Задняя боковая стенка 44 корпуса 1 верхней стороной смыкается по прерывистой линии 15 сгиба с нижней стороной дна 11. При этом передняя стенка 12 состоит из двух частей - передней стенки 121 с внутренней стороны крышки 2 с квадратными клапанами 161 и 162 между каждой ее торцевой стороной и торцами боковых длинных стенок 131 и 132, в их верхней части и примыкающей к ней с наружной стороны чуть более короткой передней стенки 122, выполненной в заготовке в виде прямоугольной полоски. При этом длина передней стенки 12 соразмерна с шириной дна 11 крышки 2. С нижней стороны стенки 121 в ней выполнены два симметрично расположенных относительно продольной оси дна 11 паза 171 и 172. Длина наружной короткой стенки 122 соразмерна с шириной дна 11 крышки 2, а сама стенка 122 выполнена с двумя симметрично расположенными по ее наружному краю выступами 181 и 182 под два ответных паза для них 171 и 172 с образованием при складывании передней стенки 12 крышки 2 двойной толщины, и углублением 19 в центре по наружному краю под фиксирующий язычок 10 на передней 42 корпуса 1. Линии 201-4 сгиба днища 3 корпуса 1 и боковых стенок 41-4 выполнены сплошными. При этом клапаны 51-4 имеют скосы 211-4 к верхним сторонам боковых стенок 41-4, а боковые стенки 131, 2 - скругления 221, 2 к линии смыкания дна 11 крышки с верхней стороной стенки 44 корпуса 1.
[26]Габариты упаковки соразмерны с габаритами пакуемого в нее продукта, а сама упаковка выполнена из трехслойного микрогофрокартона, внутренний слой которого имеет полимерное покрытие.
[27]Упаковку под продукты создают следующим образом.
[28]Вначале из трехслойного микрогофрокартона с внутренним слоем с полимерным покрытием изготавливают развертку (заготовку) упаковки (см. фиг. 3). Затем выполняют перегиб элементов развертки по вышеописанным сплошным и прерывистым линиям сгиба, получая в итоге заявленную упаковку (см. фиг. 1). При этом выполнение части линий сгиба прерывистыми, а также наличие скосов в треугольных клапанах заготовки корпуса и V-образной выемки в центре их наружной стороны в совокупности со скруглением примыкающих к корпусу 1 боковых стенок крышки 2 существенно облегчает и упрощает сборку сложной трапецеидальной части корпуса в требуемую форму. Этому же способствует и выполнение корпуса и крышки как и как цельных узлов конструкции. Такая «монолитность» элементов в совокупности с выполнением упаковки из трехслойного микрогофрокартона, внутренний слой которого имеет полимерное покрытие, обеспечивает ее хорошую прочность и надежность и надежное хранение в ней пакуемого продукта.
[29]В сравнении с прототипом заявляемая установка является более прочной и надежной, более удобной в изготовлении и эксплуатации и обеспечивает надежность хранения пакуемого продукта.
