[1]Полезная модель относится к области строительства, в частности к охранным ограждениям для ограничения доступа к охраняемым объектам, и может быть использована в различных областях народного хозяйства. Это может быть ограждение периметра промышленных предприятий, опасных участков железнодорожных путей и автомагистралей, птицефабрик, кролиководческих ферм, садово-огородных участков и других объектов.
[2]Охранные ограждения традиционно содержат несущие опорные стойки для установки по периметру ограждаемой территории и расположенные между смежных стоек и соединенные с ними металлические сетки, например, рулонного типа - сетку свободного плетения (сетка «Рабица») высотой до 2,2 м. Использование данного типа сеток при строительстве ограждения придает последнему антивандальные свойства.
[3]Однако, в свернутом состоянии звенья сетки цепляются друг за друга, что усложняет их мобильность и приводит к сложностям при ее раскрутке и монтаже.
[4]Известны также сетки плоские металлические рулонные сварные, которые предлагаются целым рядом как зарубежных, так и отечественных производителей, например, концерном MetallugicaFrigerioS.p.A (IT), компанией MoredaRivereTrafilliers (FR) (см., www.ferumstal.ru-catalog), заводом металлических сеток Алькор (см. www.setok.net), заводом «Металл Сет» (см. www.mset.ru). Сетки плоские металлические рулонные сварные в отличие от сетки типа «Рабица» более мобильны и отличаются значительно большей эксплуатационной надежностью.
[5]Сетка металлическая рулонная сварная образована из проволок, расположенных в двух взаимно перпендикулярных направлениях и сваренных в местах их пересечения методом контактной сварки. Материалом служит низкоуглеродистая холоднотянутая проволока диаметром 1,0-6,0 мм круглого профиля. Данная сетка характеризуется параметрами сторон ячейки в свету и диаметром проволоки. За размер стороны ячейки в свету принимается расстояние между соседними продольно ориентированными проволоками, формирующими длину рулона, и соседними поперечно ориентированными проволоками, формирующими ширину рулона.
[6]Однако, практика использования ограждений на основе плоских сеток металлических рулонных показала их низкую эффективность применения при различных внешних силовых воздействий, в том числе:
[7]при антивандальном воздействии. Как правило, в таких ограждениях без каких-либо особо серьезных инструментов при использовании слесарных кусачек или другого легкого ручного инструмента злоумышленник без затруднений вырезает лаз, что приводит к несанкционированному демонтажу ограждения, облегчает процесс выхода из ограждаемой территории;
[8]при внешнем силовом воздействии вследствие малой несущей способности, возникающего при таких явлениях, как крупное животное.
[9]Практика эксплуатации охранных ограждений показала, что наиболее предпочтительным по эксплуатационной надежности являются ограждения с использованием сетки плоской металлической при диаметре используемой проволоки от 4 до 6 (см) (см. ГОСТ 3282-74), и при параметрах «h» образуемых ячеек между продольно ориентированными прутками, предпочтительно, превышающим параметры «s» ячеек между поперечно ориентированными проволоками.
[10]Формируемое сетчатое охранное ограждение имеет расстояние между смежно расположенными опорными столбами, предпочтительно, равное 2,5 (м) при высоте ограждения 1,5-2,5 (м) (см., патент RU №136842, публ. 25.04. 2013 г., патент RU №97659, публ. 20.09. 2010 г.).
[11]Однако данному типу охранных ограждений при использовании сетки плоской металлической с указанным диаметром проволоки свойственны следующие существенные недостатки:
[12]относительно большие размеры ячеек по высоте (направление поперечно ориентированных прутков) ограждения позволяют преодолевать его с использованием элементов его конструкции (например, в качестве лестницы), что ограничивает технологические возможности использования данного типа ограждений на особо охраняемых территориях, например, вокруг военных объектов, аэропортов и т.п.;
[13]относительно невысоким временем прорезания прутков ограждения с образованием отверстия, достаточного для преодоления заграждения способом пролаза сквозь него, что в результате приводит к замене целой сетчатой секции ограждения, расположенной между смежными опорными столбами, что как следствие, повышает материальные и трудозатраты;
[14]значительные габариты по ширине и высоте формируемого ограждения при заданных параметрах используемых прутков проволоки повышает массу сетки, усложняет процесс монтажных работ и мобильность транспортирования в зону строительства охранного ограждения.
[15]При строительстве охранных ограждений одним из основных требований к конструкции ограждения является простота и удобство его монтажа с привлечением минимального количества материально-технических и людских ресурсов с использованием для строительства комплекта составных частей или элементов конструкции, готовых к монтажу и к сборке (см. ГОСТ Р 57278-2016).
[16]Известны сборно-разборные охранные ограждения, для строительства которых используют готовые к монтажу и сборке комплекты составных частей конструкций, в том числе, на основе панелей сетчатых, например, компании «Heras» (см. MANUEL ASSEMBLY Mobile Fence, сайт www.Heras-mobile.com). Известные панели сетчатые для сборно-разборного охранного ограждения содержит замкнутую по прямоугольному контуру выполненную из металлопроката раму с соединенной с ней сетчатой секцией, продольно и поперечно ориентированные прутки проволоки, которой соединены между собой с образованием ячеек. Предпочтительно, параметры ячеек между продольно ориентированными прутками проволок превышают параметры ячеек между поперечно ориентированными прутками проволок.
[17]При формировании сборно-разборного охранного ограждения используют набор панелей сетчатых, рамы смежных из которых соединяют между собой, например, зажимами и устанавливают в опоры-основания. Рамы панелей закрепляются на опорах-основаниях специальными скобами. Для обеспечения устойчивости ограждения используются специальные распорки.
[18]Основными преимуществами данного типа ограждений являются
[19]мобильность используемых для формирования панелей сетчатых, что обеспечивает их транспортную доставку на любую ограждаемую территорию;
[20]возможность соединения панелей сетчатых между собой, что увеличивает протяженность ограждения;
[21]возможность сменности панелей сетчатых в сформированном ограждении при нарушении их эксплуатационных параметров.
[22]Однако известным панелям сетчатым при формировании сборно-разборного ограждения свойственны следующие существенные недостатки:
[23]панели сетчатые предназначены для строительства временных ограждений вдоль ограждаемой территории. Возможность использование данных панелей по высоте ограждения технологически затрудняется вследствие неустойчивости контактного взаимодействия рам смежных панелей между собой, что ограничивает технологические возможности использования их для формирования сборно-разборных ограждений на особо охраняемых территориях (военные объекты, ядерные объекты, аэропортов и т.п.);
[24]сборно-разборные охранные ограждения из данных панелей сетчатых имеют низкую антивандальную защищенность как при условии использования для их нарушения подручных средств прорезания прутков, так и вследствие возможности их преодоления способом перелаза с использованием подручных средств, например, лестницы, опирающейся на их рамы;
[25]опоры-основания, используемые для установки модулей, при перепаде высот рельефа местности не обеспечивают стабильности их ориентирования по высоте ограждения, что требует проведения инженерно-подготовительных работ в части профилирования трассы периметра и выполнения определенных земляных работ.
[26]Технический результат полезной модели заключается в улучшении заграждающей способности панелей сетчатых при формировании на их основе сборно-разборных ограждений на особо охраняемых территориях.
[27]Для решения поставленного технического результата предлагается панель сетчатая для сборно-разборного охранного ограждения, содержащая замкнутую по прямоугольному контуру, выполненную из металлопроката раму с соединенной с ней сетчатой секцией, образованной соединенными между собой контактной сваркой продольно и поперечно ориентированными прутками проволоки, образующих между собой ячейки, согласно полезной модели, панель снабжена второй рамой с сетчатой секцией, обе рамы параллельны между собой и соединены по их внешнему замкнутому контуру с образованием между ними внутренней полости, каждая рама по ее периметру имеет соединенные с ней металлические пластины с пазами и выступами, последние из которых образуют ориентированные к внутренней полости панели зажимы для крайних продольно и поперечно ориентированных прутков сетчатой секции соответствующей рамы.
[28]Согласно полезной модели, каждая рама выполнена из соединенных между собой по замкнутому контуру уголковых профилей, внутренние поверхности полок которых с оппозитно расположенных сторон рамы встречно ориентированы, при этом внутренняя полость панели образована между обращенными к друг другу внутренним поверхностям уголковых профилей при соединении рам между собой.
[29]Согласно полезной модели, параметры образуемых ячеек между продольно ориентированными прутками каждой сетчатой секции, превышают параметры ячеек между поперечно ориентированными прутками.
[30]Согласно полезной модели, продольно ориентированные прутки сетчатых секций одной из рам смещены по высоте относительно аналогичных прутков сетчатой секции другой рамы.
[31]При реализации полезной модели благодаря выше описанным конструктивным особенностям по образованию панели с двумя параллельно расположенными рамами с сетчатыми секциями улучшается заграждающая способность сборно-разборных ограждений, сформированных из набора соединенных между собой панелей вследствие снижения возможности доступного разрушения их сетчатых секций, что существенно для антивандальной защиты охранных ограждений на особо охраняемых территориях. Использование для крепления сетчатых секций зажимов-выступов металлических пластин, расположенных по периметру рам повышает прочность панели, что также улучшает заграждающую способность сборно-разборных ограждений на основе используемых для их формирования панелей.
[32]При анализе известного уровня техники не выявлено технических решений, имеющих аналогичную совокупность конструктивных признаков, что свидетельствует о соответствии заявляемого технического решения критериям полезной модели: «новизна», «промышленная применимость».
[33]При реализации технического решения используют традиционно известные материалы и оборудование, предназначенные для производства панелей с сетчатыми секциями для формирования сборно-разборных охранных ограждений, что подтверждается нижеприведенным его описанием и поясняющими рисунками:
[34]на рис. 1 показана панель с сетчатой секцией для сборно-разборного охранного ограждения, вид спереди;
[35]на рис. 2 - тоже, что на рис. 1, сечение I-I;
[36]на рис. 3 - тоже, что на рис. 2, вид А;
[37]на рис. 4 - тоже, что на рис. 3, сечение II-II;

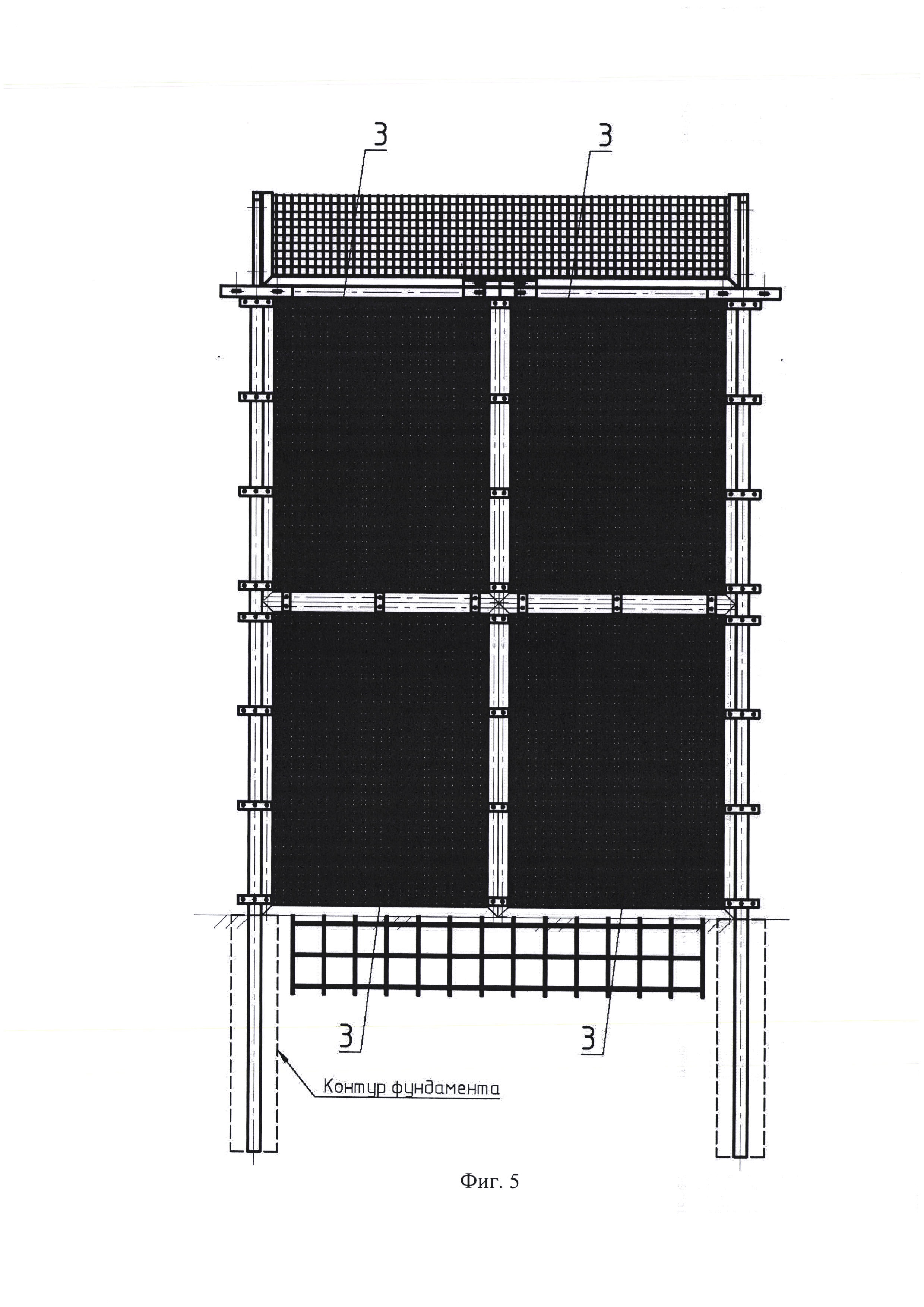

[38]на рис. 5 показан фрагмент сборно-разборного ограждения;
[39]на рис. 6 показан вариант соединения панелей с сетчатыми секциями между собой при строительстве сборно-разборного ограждения.
[40]Панель сетчатая для сборно-разборного охранного ограждения содержит две замкнутые по прямоугольному контуру, выполненные из металлопроката рамы 1 и 2, каждая из которых имеет соединенную с ней сетчатую секцию 3. Рамы 1 и 2 параллельны и соединены между собой по их внешнему замкнутому контуру с образованием между ними внутренней полости 4. Каждая сетчатая секция образована соединенными между собой контактной сваркой с образованием ячеек продольными 5 и поперечно-ориентированными 6 прутками проволоки. Предпочтительно, параметры образуемых ячеек между продольно ориентированными прутками 5 каждой сетчатой секции, превышают параметры ячеек между поперечно ориентированными прутками 6, что снижает материалоемкость панели и тем самым трудозатраты при соединении панелей сетчатых между собой при формировании охранного ограждения.
[41]Каждая рама 1 и 2 по ее периметру имеет соединенные с ней металлические пластины 7 с пазами и выступами 8, последние из которых образуют ориентированные к внутренней полости 4 панели зажимы для крайних продольно и поперечно ориентированных прутков 5 и 6 сетчатой секции соответствующей рамы (см. рис. 4). Использование металлических пластин 7 с выступами-зажимами для крайних продольно и поперечно ориентированных прутков 5 и 6 сетчатой секции улучшает натяжение последней в обоих направлениях ориентации прутков, что повышает прочность и надежность соединения сетчатых секций с соответствующей рамой панели и улучшает ее антивандальные свойства.
[42]Для изготовления рам 1 и 2 может быть использован металлопрокат различного профиля, например, трубчатого с прямоугольным или круглым поперечным сечением. Вместе с тем, по материалозатратам при изготовлении рам и образованию панели с внутренней полостью 4 между рамами 1 и 2 наиболее целесообразно использование металлопроката из уголковых профилей 9, посредством которых образован замкнутый прямоугольный контур каждой рамы 1 и 2. Внутренние контуры поверхностей полок уголковых профилей 9 с оппозитно расположенных сторон рам 1 и 2 встречно ориентированы, при этом внутренняя полость 4 панели образована между обращенными к друг к другу внутренним поверхностям уголковых профилей обоих рам при соединении их между собой.
[43]При реализации полезной модели продольно ориентированные прутки 5 сетчатых секций одной из рам 1 или 2 смещены по высоте относительно аналогичных прутков сетчатой секции другой рамы 2 или 1, что улучшает антивандальные свойства панели, а, следовательно, и заграждающую способность панелей сетчатых при формировании на их основе сборно-разборных ограждений на особо охраняемых территориях.
[44]Панель сетчатую образованную из двух соединенных между собой рам 1 и 2 с сетчатыми секциями 3 используют при строительстве сборно-разборного охранного ограждения (см. 5) путем соединения смежных панелей сетчатых между собой, как в направлении соответствующем протяженности ограждения между его опорами 10, так и в направлении формируемой высоты ограждения. В качестве средств соединения панелей сетчатых между собой и с опорами используют, например, болтовые соединения 11 с пластинами 12 (рис. 6).
[45]При использовании панели сетчатой для сборно-разборных охранных ограждений обеспечивается
[46]транспортная доставка панелей на любую ограждаемую территорию;
[47]возможность соединения панелей сетчатых между собой вдоль ограждаемой территории и по высоте, при этом повышается надежность контактного взаимодействия панелей между собой в обоих направлениях, что улучшает заграждающую способность сборно-разборного ограждения, что существенно для особо охраняемых территорий;
[48]наличие внутренней полости между рамами панели сетчатой снижает возможность доступного разрушения смежных сетчатых секций в панели, что улучшает антивандальную защиту и заграждающую способность сборно-разборного ограждения на особо охраняемых территориях;
[49]возможность сменности панелей сетчатых в сформированном ограждении при нарушении их эксплуатационных параметров.
