СПОСОБ ГИДРОУДАРНОГО ВОЗДЕЙСТВИЯ НА ПРИЗАБОЙНУЮ ЗОНУ НЕФТЯНОЙ СКВАЖИНЫ

Авторы:
Рубинштейн О.И.
Номер заявки
94003491/03
Дата подачи заявки
31.01.1994
Опубликовано
20.01.1997
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
2
Реферат

[16]

Использование: в добыче нефти, в частности при увеличении притока жидкости на забой скважины. Обеспечивает повышение эффективности гидроударного воздействия на пласт. Сущность изобретения: по способу в колонке насосно-компрессорных труб (НКТ) устанавливают диафрагму. До разрушения диафрагмы повышают уровень жидкости в затрубном пространстве. Для этого ее оттесняют сжатым газом под давлением. Затем повышают давление в НКТ и разрушают диафрагму. Вслед за разрушением диафрагмы сбрасывают давление в затрубном пространстве. Кроме того, в колонке НКТ ниже основной устанавливают дополнительную диафрагму. Полость между диафрагмами герметизируют. Дополнительную диафрагму рассчитывают на разрушение от гидроудара. 1 з.п. ф-лы, 1 табл., 2 ил.

Формула изобретения

1. Способ гидроударного воздействия на призабойную зону нефтяной скважины, предусматривающий повышение давления в колонне насосно-компрессорных труб до разрушения установленной в ней диафрагмы, отличающийся тем, что до разрушения диафрагмы понижают уровень жидкости в затрубном пространстве оттеснением его сжатым газом под давлением, а вслед за разрушением диафрагмы осуществляют сброс давления сжатого газа в затрубном пространстве.

2. Способ по п. 1, отличающийся тем, что в колонне насосно компрессорных труб ниже основной устанавливают дополнительную диафрагму, а полость между диафрагмами герметизируют, при этом дополнительную диафрагму рассчитывают на разрушение от гидроудара при разрушении основной диафрагмы от повышения давления в колонне насосно-компрессорных труб.

Описание

[1]

Изобретение относится к области добычи нефти и может быть использовано для увеличения притока жидкости на забой скважины.

[2]

Известны способы гидроударного воздействия на пласт [1] предусматривающие установку в колонне насосно-компрессорных труб (НКТ) устройства для аккумулирования энергии и повышение в НКТ давления до величины, обеспечивающей срабатывание устройства. Сброс жидкости из полости НКТ обеспечивает создание импульсного давления на призабойную зону.

[3]

Из известных наиболее близким к заявляемому является способ гидроударного воздействия на пласт [2] предусматривающий установку в колонне НКТ разрушаемых диафрагм и повышение давления над диафрагмой до ее разрушения, при этом избыточное давление передается на пласт и приводит к образованию в нем микротрещин.

[4]

К недостаткам известных способов гидроударного воздействия следует отнести то, что после частичного или полного смыкания микротрещин со временем проницаемость пласта снижается и может стать ниже первоначальной из-за засорения твердыми частицами, образующимися от породы пласта при разрушении от гидроудара.

[5]

Технической задачей, решаемой изобретением, является повышение эффективности гидроударного воздействия на пласт.

[6]

Эта задача решается тем, что при гидроударном воздействии на пласт в призабойной зоне нефтяной скважины, предусматривающем повышение давления в колонне НКТ до разрушения установленной в ней мембраны, предварительно понижают уровень жидкости в затрубном пространстве оттеснением его сжатым газом, а в период гидроударного воздействия на пласт осуществляют сброс давления в затрубном пространстве.

[7]

Эффективность гидроудара повышается за счет установки в НКТ дополнительной (второй) диафрагмы и образования герметичной полости между ними.

[8]

Резкий сброс давления в затрубье непосредственно за образованием в нем микротрещин обеспечивает интенсивную очистку не только микротрещин, но и прилегающих к ним зон пласта. Сброс давления на скорости смыкания микротрещин существенно не сказывается, а конечная проницаемость пласта значительно возрастает.

[9]

На фиг. 1 приведена схема скважины, оборудованной для реализации способа; на фиг. 2 график зависимости давления гидроудара от расстояния между диафрагмами в НКТ.

[10]

В нефтяную скважину 1 спускают колонну насосно-компрессорных труб 2, в которой установлены диафрагмы 3 и 4 и циркуляционный клапан 5. Верхняя диафрагма 3 рассчитана на разрушение при определенном давлении жидкости сверху, а нижняя диафрагма 4 должна выдерживать давление снизу на глубине ее установки и разрушаться при гидроударе сверху.

[11]

Затрубное пространство 6 оборудованной скважины подключают к компрессору, а полость НКТ к силовому насосу (цементировочному агрегату). Уровень жидкости в затрубном пространстве оттесняют сжатым газом, при этом излишек жидкости через циркуляционный клапан 5 и колонну 2 вытесняется на поверхность. После оттеснения жидкости в затрубье в НКТ повышают давление жидкости до величины, при которой происходит разрушение диафрагмы 3. Столб жидкости в НКТ падает вниз и ударяет в диафрагму 4, разрушает ее и передает давление гидроудара на жидкость, находящуюся в скважине в интервале продуктивного пласта, и через перфорацию 7 в пласт 8, что приводит к раскрытию имеющихся и образованию новых микротрещин в призабойной зоне пласта.

[12]

Давление гидроудара рассчитывают в соответствии с прочностными свойствами пород и регулируют прочностью диафрагмы и длиной участка свободного падения столба жидкости. Давление гидроудара не должно превышать давление гидроразрыва пород более чем в 2 раза. Через время, достаточное для раскрытия микротрещин, резко снижают давление в затрубье, что приводит к возникновению мгновенной глубокой депрессии на пласт и обеспечивает его максимальную очистку.

[13]

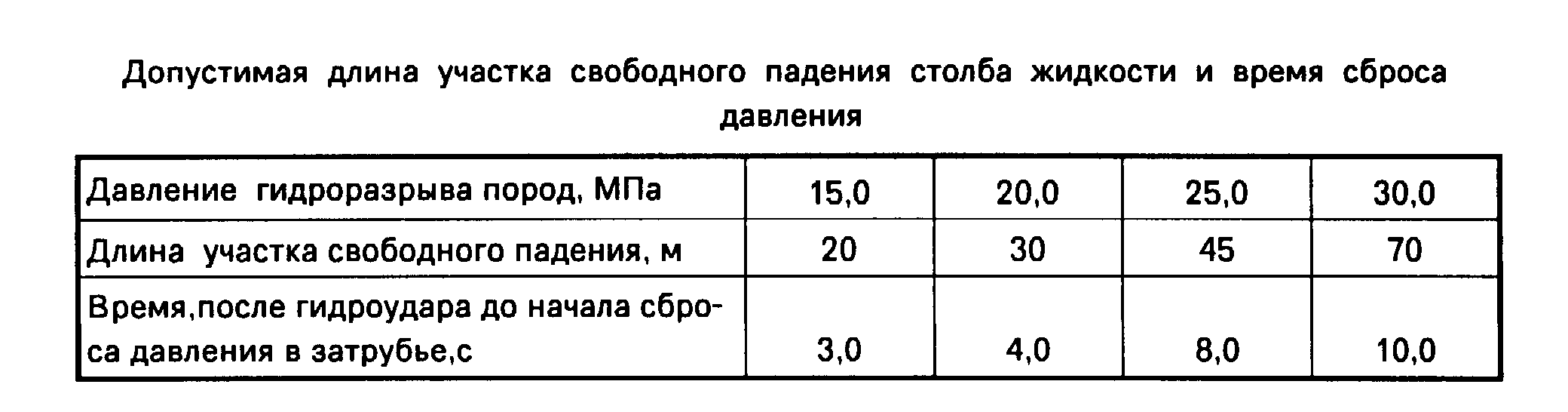

В таблице даны соответствия моментов сброса давления в затрубном пространстве с длиной участков свободного падения столба жидкости (расстояние между диафрагмами).

[14]

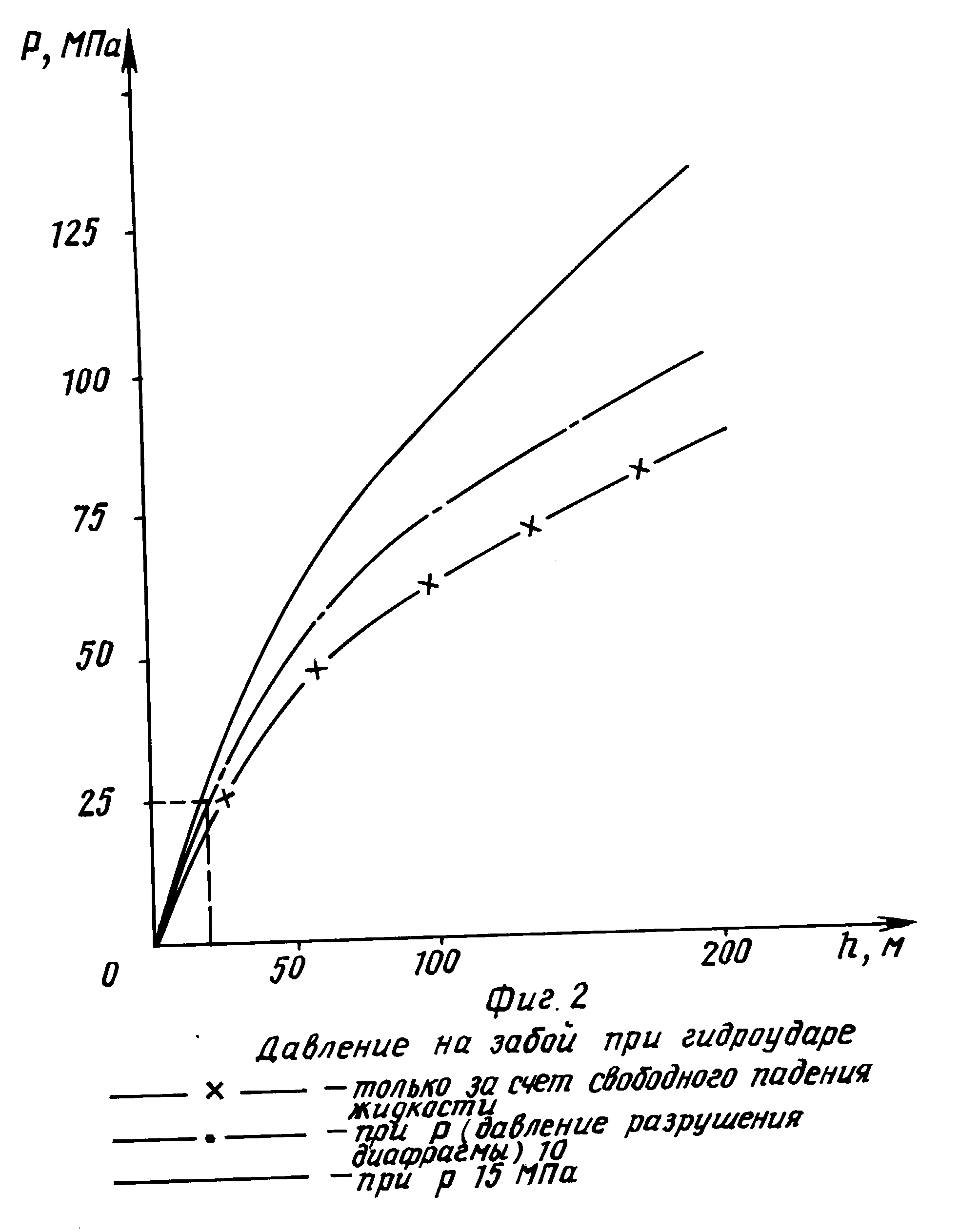

На графике (фиг. 2) дана зависимость давления (Р) гидроудара на призабойную зону пласта от длины участка свободного падения (h) и давления (p) разрушения диафрагмы.

[15]

В скважине глубиной 2800 м и с эксплуатационной колонной диаметром 73 мм в насосно-компрессорных трубах (диаметром 53 мм) верхняя диафрагма может быть установлена на расстоянии 20 м от нижней, установленной в башмаке колонны НКТ. Давлением от компрессора уровень жидкости в затрубье снижают с 800 до 1800 м. Повышая давление в НКТ, разрушают верхнюю диафрагму при расчетном давлении 15 МПа. Давление гидроудара на пласт после разрушения нижней диафрагмы составит 25 МПа. Через 3.5 секунд после разрушения нижней диафрагмы сбрасывают давление в затрубном пространстве. По окончании воздействия на пласт скважину вводят в эксплуатацию.
