ТОПОЧНЫЙ БЛОК С ВОЗМОЖНОСТЬЮ ПРЯМОГО И КОСВЕННОГО НАГРЕВА

Полезная модель относится к области сельского хозяйства, а именно к нагревателям для зерносушилок, а именно к воздухонагревателю с горелкой, работающей на различных видах топлива, применяемого в составе зерносушилок для сушки продовольственного, фуражного и семенного зернового материала, зернобобовых и масличных культур, и может быть использована на сельскохозяйственных и зерноперерабатывающих предприятиях при подготовке зерна к хранению, а также на комбикормовых, семенных, крупяных, мукомольных, пивоваренных и спиртовых заводах, а также на иных предприятиях агропромышленного комплекса. Топочный блок состоит из цилиндрического корпуса, внутри которого расположены теплообменник и камера сгорания с установленной на ней съемной торцевой крышкой. Конструкция снабжена дымовой трубой и взрывным клапаном. Съемная торцевая крышка крепится к камере сгорания с помощью болтовых соединений. При сушке пожароопасного зернового материала, такого как подсолнечник, рапс, закрытая крышка обеспечивает требуемую пожаробезопасность, топочные газы проходят через теплообменник 5, нагревая воздух, и выбрасываются через дымовую трубу. При сушке менее пожароопасного зернового материала, такого как пшеница, кукуруза, открытая крышка обеспечивает поступление топочных газов в смеси с нагретым в теплообменнике 5 воздухом непосредственно в зерновой материал. Техническим результатом заявленной полезной модели является повышение КПД заявленного устройства путем совмещения максимальной эффективности с пожаробезопасностью. 1 ил.

Топочный блок с возможностью прямого и косвенного нагрева, состоящий из цилиндрического корпуса, внутри которого расположены камера сгорания, теплообменник, оснащенный дымовой трубой и взрывным клапаном, отличающийся тем, что имеет в своей конструкции съемную торцевую крышку, которая крепится к камере сгорания с помощью болтовых соединений.

Полезная модель относится к области сельского хозяйства, а именно к нагревателям для зерносушилок, а именно к воздухонагревателю с горелкой, работающей на различных видах топлива, применяемому в составе зерносушилок для сушки продовольственного и семенного зерна зерновых, зернобобовых и масличных культур, и может быть использована на крупных и мелких сельскохозяйственных и зерноперерабатывающих предприятиях при подготовке зерна к хранению, а также на предприятиях агропромышленного комплекса.

Из уровня техники известен блок топочный (см. RU 88784, 20.11.2009), выбранный в качестве ближайшего аналога, состоящий из цилиндрического корпуса, внутри которого расположены камера сгорания с патрубками для выхода топочных газов и двухходовой теплообменник. Конструкция снабжена взрывным клапаном и дымовой трубой. В качестве элементов крепления, и дистанцирования использованы соприкасающиеся полками уголки, приваренные попарно и симметрично к стенкам теплообменника и камеры сгорания вторыми полками, с возможностью осевого и радиального перемещения конструкции при ее тепловом расширении.

Недостатком ближайшего аналога является низкий коэффициент полезного действия при сушке зернового материала.

Высокая пожаробезопасность при применении данного устройства компенсируется большими теплопотерями.

Техническим результатом заявленной полезной модели является повышение коэффициента полезного действия заявленного устройства, обусловленного совмещением максимальной эффективности применения устройства с пожаробезопасностью.

Заявленный технический результат достигается посредством создания топочного блока, состоящего из цилиндрического корпуса, внутри которого расположены теплообменник и камера сгорания, с установленной на ней съемной торцевой крышкой. Конструкция оборудована дымовой трубой и взрывным клапаном. Торцевая крышка камеры сгорания крепится к камере сгорания с помощью болтовых соединений, изолируя продукты сгорания от взаимодействия с зерновым материалом. Закрытая крышка топочного блока обеспечивает требуемую пожаробезопасность, необходимую при сушке пожароопасного зернового материала, такого как подсолнечник, рапс, при этом имеет низкий коэффициент полезного действия. Открытая крышка топочного блока обеспечивает требуемую пожаробезопасность при сушке зернового материала, такого как кукуруза, пшеница, менее пожароопасного, продукты сгорания при этом не изолированы от зернового материала и активно участвуют в процессе сушки, при этом коэффициент полезного действия повышается на 15-20%.

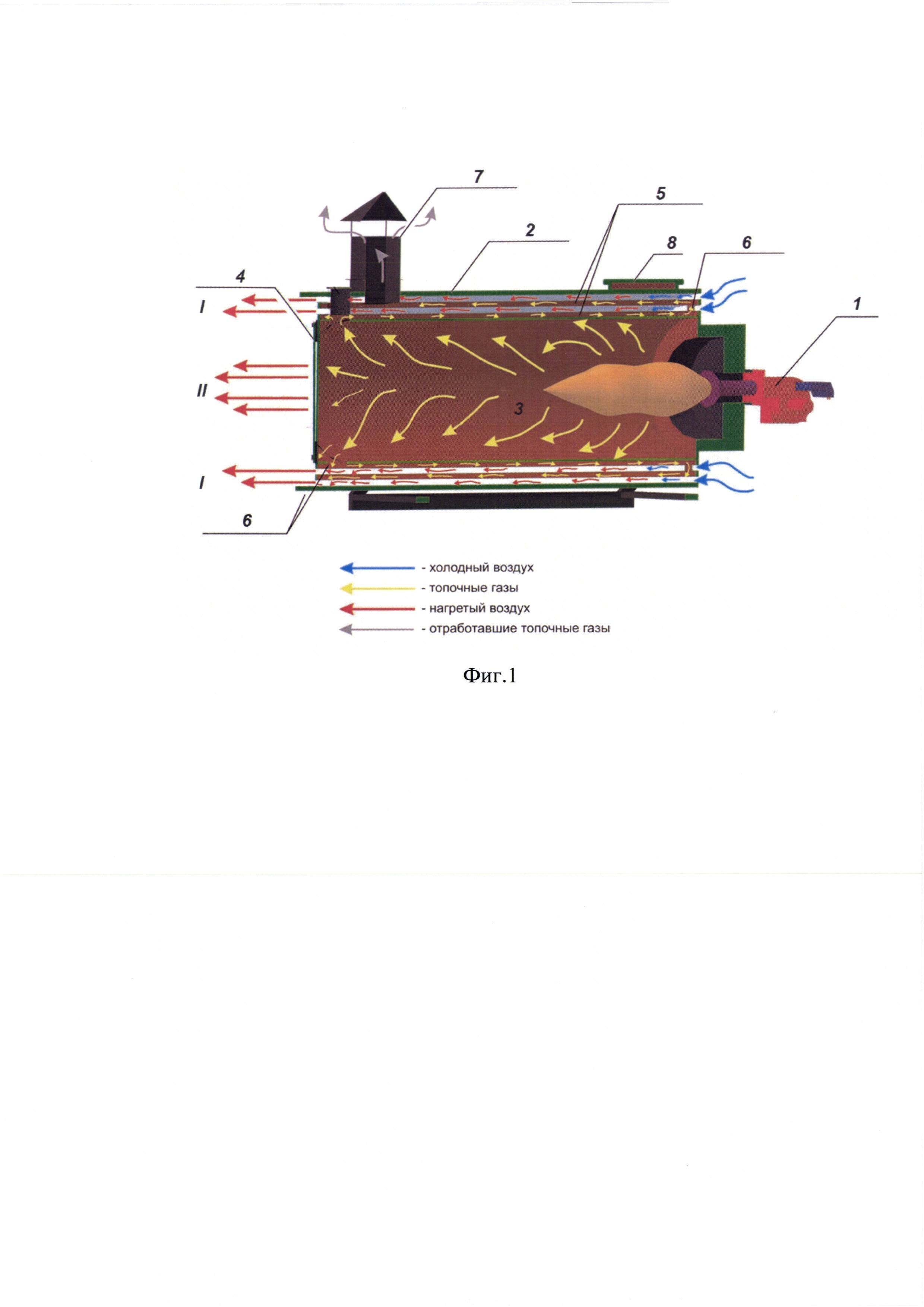

Заявленная полезная модель иллюстрирована следующим схематическим изображением:

Фиг. 1 - общий вид

Указанные на фиг. 1. позиции обозначают следующее:

1 - Горелка;

2 - Цилиндрический корпус;

3 - Камера сгорания;

4 - Съемная крышка;

5 - Теплообменник;

6 - Воздушный канал;

7 - Дымовая труба;

8 - Взрывной клапан.

Топочный блок с возможностью прямого (II) и косвенного (I) нагрева содержит цилиндрический корпус 2, на который установлена горелка 1, камера сгорания 3, с установленной на ней съемной крышкой 4, теплообменник 5, воздушный канал 6. Конструкция оборудована дымовой трубой 7 и взрывным клапаном 8.

Топочный блок с возможностью прямого (II) и косвенного (I) нагрева работает следующим образом.

I. Вариант с закрытой съемной крышкой.

Топливо при помощи горелки 1 сжигается в камере сгорания 3, образовавшиеся топочные газы, поступают из камеры сгорания 3 в теплообменник 5. Топочные газы перемещаются по каналам теплообменника 5 и нагревают металл воздушного канала 6. В свою очередь, чистый холодный воздух, перемещаясь по каналам 6, нагревается и подается в шахты зерносушилки, где осуществляется сушка зерна. Топочные газы выводятся через дымовую трубу 7. Взрывной клапан срабатывает при повышении давления в камере сгорания свыше допустимого, обеспечивая безопасность работы топочного блока.

II. Вариант с открытой съемной крышкой.

Топливо при помощи горелки 1 сжигается в камере сгорания 3, образовавшиеся топочные газы смешиваются с нагретым воздухом и поступают из камеры сгорания непосредственно в зерносушилку.
