[1]Полезная модель относится к организации развлекательного аттракциона, связанного с катанием на воде, для детей и взрослых.
[2]Известна полезная модель, относящаяся к развлекательным аттракционам на воде для детей и взрослых, состоящая из емкости для воды, выполненной в виде объемной фигуры Г-образной формы, решетки для стока воды, бортов безопасности, эластичной рабочей поверхности, погружного насоса (описание полезной модели к патенту РФ №136972, дата подачи заявки 30.08.2013, МПК A63G 31/00, опубл. 27.01.2014).
[3]Данный аттракцион имеет следующие недостатки: форма емкости имеет не оптимальную форму; отсутствует очистка воды, позволяющая использовать аттракцион неограниченным количеством людей и в соответствии с санитарными нормами; отсутствует регулировочная и прижимная пластины, соединенные с соплом, что при большом давлении выходящей воды делает невозможным катание на воде ввиду неорганизованного выходного потока; отсутствует электрический щит управления с заземлением, отвечающий за частоту вращения насоса, силу выходящего напора воды и при угрозе безопасности отключающий питание в установке.
[4]Известна полезная модель, относящаяся к развлекательным аттракционам на воде для детей и взрослых, состоящая из емкости для воды, выполненной в виде объемной фигуры Г-образной формы, решеток для стекания воды, устройства для нагнетания воды, соединенного с приспособлением для транспортирования воды, нагнетающая часть которого соединена с Г-образным соплом, внутри которого, перед его выходным отверстием, расположена регулировочная пластина, шарнирно соединенная с внутренней верхней стенкой Г-образного сопла, а после выходного отверстия Г-образного сопла расположена прижимная пластина, шарнирно соединенная с верхней наружной частью сопла (описание полезной модели к патенту РФ №166040, дата подачи заявки 15.04.2016, МПК A63G 31/00, опубл. 10.11.2016).
[5]Недостатками данного аттракциона являются форма емкости, не имеющая наклона для сбора загрязнений воды; отсутствие очистки воды, позволяющей использование аттракциона неограниченным количеством людей и в соответствии с санитарными нормами; использование Г-образных сопел для подачи воды на рабочую поверхность, так как под острым углом в самой конструкции сопла будут создаваться дополнительные гидродинамические нагрузки на внутренние стенки, разрушительно влияющие на конструкцию сопла и увеличивающие нагрузку на нагнетающее устройство; отсутствие электрического щитового управления с заземлением, отвечающего за частоту вращения насосов, силу выходящего напора воды и при угрозе безопасности отключающего питание в установке.
[6]Известна полезная модель, относящаяся к развлекательным аттракционам на воде для детей и взрослых, состоящая из емкости для воды, выполненной в виде объемной фигуры Г-образной формы, эластичной рабочей поверхности, решеток для стекания воды, гребного винта, закрепленного на валу, соединенном с двигателем, Г-образного сопла в качестве устройства для нагнетания воды, внутри которого, перед его выходным отверстием, расположена регулировочная пластина, шарнирно соединенная с внутренней верхней стенкой Г-образного сопла, а после выходного отверстия Г-образного сопла расположена прижимная пластина, шарнирно соединенная с верхней наружной частью сопла (описание полезной модели к патенту РФ №166041, дата подачи заявки 15.04.2016, МПК A63G 3/00, опубл. 10.11.2016).
[7]Недостатками данного аттракциона являются форма емкости, не имеющая наклона для сбора загрязнений воды; отсутствие очистки воды, позволяющей использование аттракциона неограниченным количеством людей и в соответствии с санитарными нормами; использование Г-образных сопел для подачи воды на рабочую поверхность, так как под острым углом в самой конструкции сопла будут создаваться дополнительные гидродинамические нагрузки на внутренние стенки, разрушительно влияющие на конструкцию сопла и увеличивающие нагрузку на нагнетающее устройство; отсутствие электрического щитового управления с заземлением, отвечающего за частоту вращения насосов, силу выходящего напора воды и при угрозе безопасности отключающего питание в установке.
[8]Известна полезная модель, относящаяся к тренажерам на воде для детей и взрослых, состоящая из емкости для воды, выполненной в виде объемной фигуры Г-образной формы, решеток для стекания воды, устройства для нагнетания воды, соединенного с приспособлением для транспортирования воды, нагнетающая часть которого соединена с Г-образным соплом, внутри которого, перед его выходным отверстием, расположена регулировочная пластина, шарнирно соединенная с внутренней верхней стенкой Г-образного сопла, а после выходного отверстия Г-образного сопла расположена прижимная пластина, шарнирно соединенная с верхней наружной частью сопла (описание полезной модели к патенту РФ №172980, дата подачи заявки 16.02.2017, МПК A63G 31/00, опубл. 02.08.2017).
[9]Недостатками данного аттракциона являются форма емкости, не имеющей возможности быстрого сбора и разбора; усложнение структуры нагнетания воды, что приводит к удорожанию и снижению надежности тренажера; рабочую поверхность из жесткого материала, что повышает риск травм и несчастных случаев на тренажере, наличие трубопроводов для сбора и фильтрования воды, что снижает надежность тренажера; расположение щита управления под емкостью с водой, что может привести к несчастным случая на тренажере.
[10]Существует еще ряд аналогичных технических решений, при использовании которых люди могут получить навыки катания на доске для серфинга. Все технические решения имеют сходные признаки: вода, подающаяся нагнетателем через сопло под большим давлением, образует постоянный поток на рабочей поверхности, которая в различных исполнениях имеет горизонтальную плоскость или меняет угол наклона. Человек, находящийся на доске для серфинга, скользит по потоку воды.
[11]Задачей настоящей полезной модели является создание такого водного аттракциона, конструктивное исполнение которого обеспечит достижение технического результата, заключающегося в обеспечение простоты использования аттракциона за счет возможности эксплуатировать и обслуживать привод нагнетателей воды, не останавливая работы аттракциона. Понятие "использование" включает в себя как возведение, так и эксплуатацию аттракциона.
[12]Технический результат достигается с помощью устройства создания искусственной волны, содержащего емкость для воды переменной глубины Г-образной формы в продольном сечении и О-образной в поперечном сечении, что обеспечивает снижение объема воды и создания глубокого участка емкости для полного погружения насоса для воды. Емкость состоит из разборного стального каркаса, что обеспечивает простоту использования устройства в качестве устройства для создания искусственной волны, прямоугольного сечения, решетки для стока воды. Верхние части емкости соединены эластичной рабочей поверхностью, что обеспечивает дополнительную устойчивость конструкции в основании при эксплуатации, а также позволяет использовать потребителями аттракцион по назначению. Внутри емкости находится погружной насос, соединенный с двигателем через систему валов и редуктора. Для перемещения воды используется С-образное сопло, выходное отверстие которого расположено над нижней частью эластичной рабочей поверхности, расположено внутри емкости для воды, что позволяет снизить гидродинамические потери и напряжения на стенки сопла. Перед выходным отверстием С-образного сопла расположена прижимная пластина.
[13]Кроме того, ширина прижимной пластины равна ширине выходного отверстия С-образного сопла.
[14]Отличительными признаками заявляемой полезной модели, являются:
[15]выполнение устройства для нагнетания воды в виде нагнетателя, закрепленного на валу, который соединен с двигателем, через систему валов и редуктора, что обеспечивает возможность регулирования скорости вращения лопастей нагнетателя, для создания потока различной силы, упрощение конструкции;
[16]в качестве двигателя может использоваться дизель- или электрогенератор, расположенный под аттракционом, что дает возможность эксплуатировать и обслуживать привода нагнетателей воды, не останавливая работы аттракциона;
[17]емкость для воды выполнена Г-образной формы в продольном сечении и О-образной в поперечном сечении;
[18]каркас выполнен разборным, из быстровозводимых элементов, что дает возможность возводить устройство быстро, но при этом устройство является надежным и простым в эксплуатации. Разборный стальной каркас содержит мягкие эластичные борта, которые обеспечивают простоту использования аттракциона за счет дополнительной устойчивости конструкции;
[19]для перемещения воды используется С-образное сопло, выходное отверстие которого расположено над нижней частью эластичной рабочей поверхности, расположено внутри емкости для воды, что позволяет снизить гидродинамические потери и напряжения на стенки сопла, что повышает надежность аттракциона в целом;
[20]перед выходным отверстием С-образного сопла расположена прижимная пластина, что обеспечивает создание сглаженного потока воды для повышения эксплуатационных качеств аттракциона.

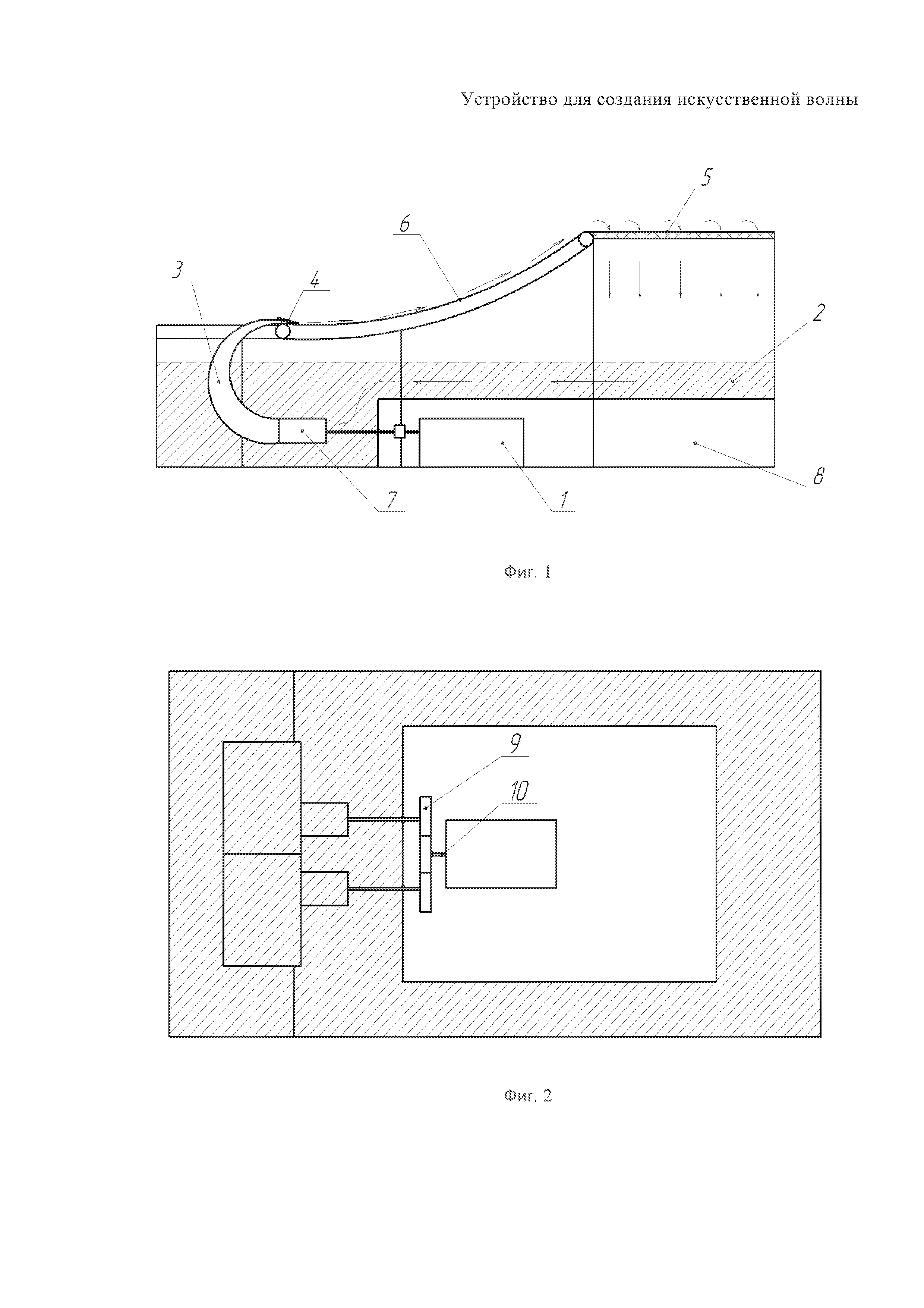

[21]Конструкция водного аттракциона изображена на чертежах.
[22]Фиг. 1 - вид устройства в вертикальном разрезе.
[23]Фиг. 2 - вид устройства в горизонтальном разрезе.
[24]Водный аттракцион включает емкость 2 для воды, выполненную в виде объемной Г-образной формы в продольном сечении и О-образной в поперечном сечении, имеющей переменную глубину, один край емкости выше другого, емкость выполнена из быстроразборого стального каркаса таким образом, что каркас имеет вид прямоугольного сечения, решетки 5 для стока воды, борта безопасности. Верхние части емкости соединены эластичной рабочей поверхностью 6. Внутри емкости находится погружной нагнетатель 7, соединенный с двигателем 1 через систему валов 10 и редуктора 9, С-образное сопло 3, выходное отверстие которого расположено над нижней частью эластичной рабочей поверхности, расположено внутри емкости для воды. Перед выходным отверстием С-образного сопла расположена прижимная пластина 4.
[25]Заявляемое устройство обеспечивает создание искусственной волны и возможность катания на волнах, занимаясь серфингом или иным водным видом спорта.
[26]Конструкция проста в изготовлении, изготавливается промышленным способом.
