[1]Полезная модель относится к приспособлениям, применяемым совместно со стрелковым оружием и может быть использовано совместно с огнестрельным и пневматическим оружием, для крепления глушителя, предназначенного для глушения звука, уменьшения отдачи стрелкового оружия различного типа и гашения пламени выстрела, при стрельбе из огнестрельного оружия.
[2]Большинство применяемых в настоящее время глушителей имеют цилиндрическую форму и могут быть использованы путем резьбового соединения на стволе стрелкового оружия, что ограничивает область их применения, а также требует приобретения ствола, имеющего резьбу на конце.
[3]Техническим решением, наиболее близким к настоящей полезной модели, является механизм крепления глушителя к стволу пистолета, согласно патенту на изобретение РФ №2397421 от 20.08.2009, выполненный в виде основания с эксцентрично расположенным в нем отверстием для входа пули, в котором находится металлический кольцевой обтюратор, выдвигаемый за плоскость основания пружиной через коромысло, упирающееся одним концом в обтюратор, с внутренней стороны основания, а другим концом взаимодействующее с пружиной, имеет опорную площадку, расположенную перпендикулярно плоскости основания, на которой находятся котировочные винты и винт крепления площадки в Т-образном пазу адаптера оружия, зажимающийся двойной гайкой с овальными полуотверстиями, в которых находятся кулачки-концы антабки, при повороте которых вокруг оси на 90 градусов в полуотверстиях гайка разжимается до потери возможности ее вращения на резьбе винта.
[4]Недостатком указанного технического решения, выбранного за прототип является высокая стоимость изделия, необходимость применения дополнительных адаптеров для крепления, а также сложность замены расходных материалов.
[5]Целью настоящей полезной модели является устранение перечисленных недостатков уровня техники, а также создание универсального устройства для крепления глушителя, применимого совместно с большинством самозарядных пистолетов, а также с другими видами короткоствольного оружия, например, с пистолетами типа Sig Sauer Р226, Beretta 92fs, не заслоняющего прицельные приспособления пистолета.
[6]Достигаемый при использовании полезной модели технический результат заключается в универсальности при использовании на различных видах оружия, а также возможности быстрой замены как глушителя в сборе, так и его отдельных элементов, с одновременным повышением надежности и безопасности крепления глушителя к стволу оружия за счет уплотнения соединения кожуха глушителя и узла крепления глушителя, удлинения пути прохождения газов из глушителя, в случае их прорыва, а также обеспечение выхода газов перпендикулярно оси ствола, что исключает ожог пользователя при стрельбе.
[7]Для достижения технического результата устройство безрезьбового крепления глушителя к стволу оружия выполнено содержащим корпус, в одной из стенок которого выполнено отверстие для ствола, а противоположная стенка выполнена с возможностью упора в спусковую скобу пистолета и снабжена выступами, выполненными с возможностью охватывания спусковой скобы пистолета, при этом боковые стенки корпуса выполнены с внутренними параллельными выступами, предназначенными для размещения параллельно продольной оси ствола пистолета поверх сужающейся части рамки ствола пистолета, боковые стенки корпуса снабжены вертикальными пазами, в которых расположена подпружиненная защелка, выполненная с возможностью возвратно поступательного движения, с обеспечением возможности фиксации в нижнем поперечном пазу рамки пистолета при упоре внешней части корпуса в спусковую скобу, при этом стенка с отверстием для размещения передней части ствола выполнена утолщенной таким образом, что при упоре стенки с выступами в спусковую скобу ствол углубляется в отверстие а внутренняя стенка утолщенной части с отверстием для ствола выполнена сдвигающей затвор пистолета на расстояние не более допустимого при проведении стрельбы, причем утолщенная часть выполнена с горизонтальными поперечными отверстиями, предназначенными для размещения в них крепежных элементов картриджа глушителя, а также с фланцем вокруг утолщенной части.
[8]В нижней части устройства выполнено резьбовое отверстие, в котором установлен винт, фиксирующий пружину защелки относительно боковых стенок корпуса с внутренними параллельными выступами.
[9]Расстояние между крайними частями выступов соответствует ширине сужающейся части рамки пистолета.
[10]Конструкция устройства крепления обеспечивает возможность быстрой замены глушителя на стволе пистолетов серийного производства без использования дополнительных адаптеров и креплений за счет внутренних параллельных выступов на боковых стенках устройства, образующих направляющие рельсы, по которым нижняя часть ствола входит в устройство, доходит до упора задней стенки в спусковую скобу пистолета, после чего подпружиненная защелка моментально фиксирует узел крепления на стволе, уплотненный фланцем. Фланец дополнительно уплотняет соединение кожуха глушителя и узла крепления глушителя, удлиняет путь прохождения газов из глушителя в случае их прорыва, а также обеспечивает выход газов перпендикулярно оси ствола, что исключает ожог пользователя при стрельбе. Установка глушителя с помощью предлагаемого безрезьбового крепления, в отличие от резьбового - сверхскоростная, что не требует ношения глушителя, накрученного на ствол и специальной кобуры. Перед потребностью использовать глушитель, хранящийся в подсумке, его можно закрепить на ствол не более, чем за 1 секунду.
[11]Далее решение поясняется ссылками на фигуры, на которых приведено следующее.
[12]Фиг. 1 - общий вид устройства крепления глушителя к стволу пистолета.
[13]Фиг. 2 - вид устройства крепления глушителя к стволу пистолета со стороны задней стенки корпуса.

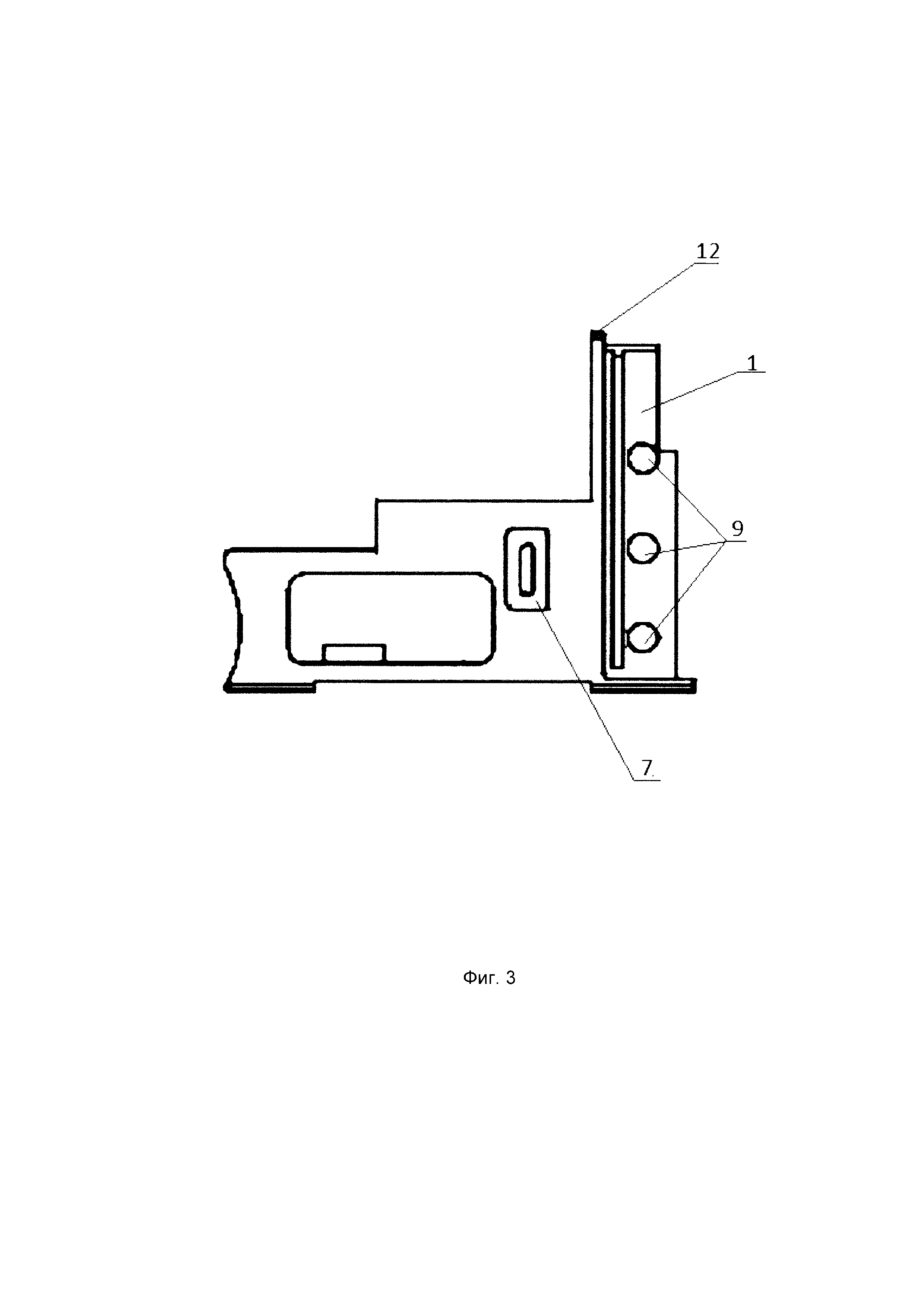

[14]Фиг. 3 - вид сбоку устройства крепления глушителя к стволу пистолета.

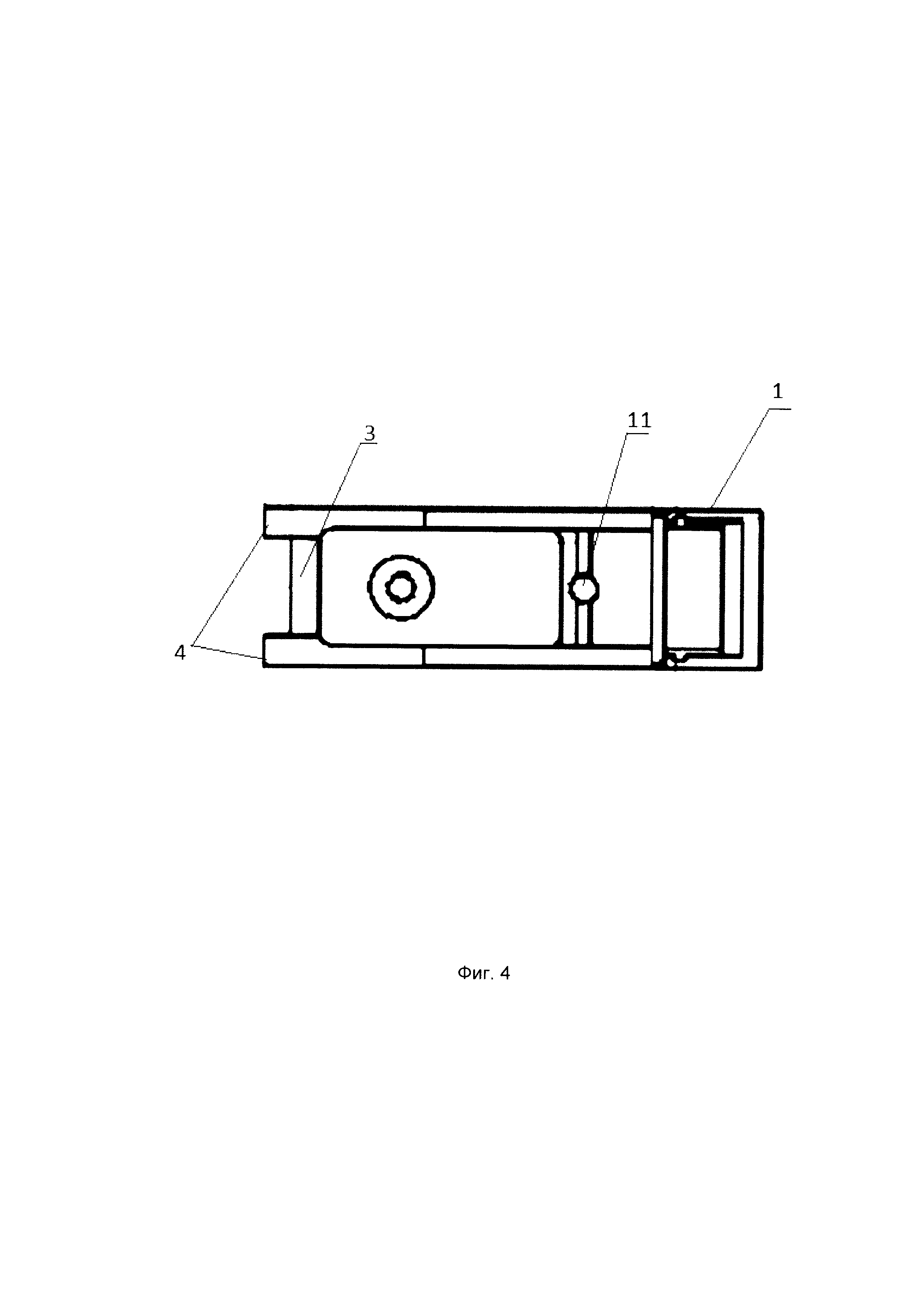

[15]Фиг. 4 - вид сверху устройства крепления глушителя к стволу пистолета.
[16]Универсальное устройство крепления глушителя к стволу пистолета представляет собой единый фрезерованный корпус из алюминия.
[17]Передняя стенка 1 корпуса выполнена с отверстием 2 для ствола пистолета. Задняя стенка 3, противоположная стенке 1, выполнена с возможностью упора в спусковую скобу пистолета и снабжена выступами 4, выполненными с возможностью охватывания спусковой скобы пистолета.
[18]Боковые стенки 5 корпуса выполнены с внутренними параллельными выступами 6, предназначенными для размещения параллельно продольной оси ствола пистолета поверх сужающейся части рамки ствола пистолета. Указанные стенки с пазами образуют планку Пикатинни (кронштейн рельсового типа или рельса Пикатинни).
[19]Также боковые стенки 5 корпуса снабжены вертикальными пазами 7, в которых расположена подпружиненная защелка 8, выполненная с возможностью возвратно поступательного движения, с обеспечением возможности фиксации в нижнем поперечном пазу рамки пистолета при упоре внешней части корпуса в спусковую скобу. В нижней стенке корпуса выполнено резьбовое отверстие 11, в котором установлен винт, фиксирующий пружину защелки 8 относительно боковых стенок корпуса с внутренними параллельными выступами.
[20]Передняя стенка 1 с отверстием 2 для размещения передней части ствола выполнена утолщенной таким образом, что при упоре задней стенки в спусковую скобу ствол углубляется в отверстие, а внутренняя стенка утолщенной передней части выполнена сдвигающей затвор пистолета на расстояние не более допустимого при проведении стрельбы.
[21]Кроме того, утолщенная часть имеет горизонтальные поперечные отверстия 9, предназначенные для размещения в них крепежных элементов картриджа глушителя.
[22]Также вокруг утолщенной части выполнен фланец 12, уплотняющий соединение кожуха глушителя и узла крепления глушителя, удлиняет путь прохождения газов из глушителя в случае их прорыва, а также обеспечивает выход газов перпендикулярно оси ствола, что исключает ожог пользователя при стрельбе.
