КОЛПАЧОК ДЛЯ УКУПОРКИ СОСУДОВ С ЖИДКИМИ СРЕДАМИ

1. Колпачок для укупорки сосудов с жидкими средами, содержащий цилиндрическую часть и донышко, на котором размещен отрываемый участок, отличающийся тем, что отрываемый участок выполнен в виде замкнутого сквозного паза, соединенного с донышком, по крайней мере, одной перемычкой, при этом кромки отрываемого участка приподняты вверх, а диаметр отрываемого участка донышка составляет 1/3-2/3 диаметра крышки.2. Устройство по п.1, отличающееся тем, что отрываемый участок образован одной сквозной прорезью и одной перемычкой.3. Устройство по п.1, отличающееся тем, что отрываемый участок образован двумя сквозными прорезями и двумя перемычками.4. Устройство по п.1, отличающееся тем, что отрываемый участок образован тремя сквозными прорезями и тремя перемычками.

1. Колпачок для укупорки сосудов с жидкими средами, содержащий цилиндрическую часть и донышко, на котором размещен отрываемый участок, отличающийся тем, что отрываемый участок выполнен в виде замкнутого сквозного паза, соединенного с донышком, по крайней мере, одной перемычкой, при этом кромки отрываемого участка приподняты вверх, а диаметр отрываемого участка донышка составляет 1/3-2/3 диаметра крышки.

2. Устройство по п.1, отличающееся тем, что отрываемый участок образован одной сквозной прорезью и одной перемычкой.

3. Устройство по п.1, отличающееся тем, что отрываемый участок образован двумя сквозными прорезями и двумя перемычками.

4. Устройство по п.1, отличающееся тем, что отрываемый участок образован тремя сквозными прорезями и тремя перемычками.

Колпачок для укупорки сосудов, с жидкими средами

Изобретение относится к укупорочным средствам и может быть использовано, в частности, в медицинской промышленности, для укупоренных резиновыми пробками сосудов с лекарственными препаратами, кровью и кровезаменителями, а также другими медицинскими растворами.

Известен затвор для бутылки, включающий колпачок с донышком, снабженный отрываемым участком, ограниченным одним или несколькими сквозными пазами и соединенный с колпачком отрываемой полоской, ограниченной линиями ослабления прочности, проходящими по доныщку и части вертикальной стенки колпачка (авторское свидетельство СССР № 805942, МПК В 65 D 41/32, опубл. в бюл. № 6 от 15.02.81г., заявка ГДР № 140732, МПК В 65 D 41/32, опубл. 26.03.80г. и патент США № 3276613, НКИ 215-254, опубл. 04.10.66г.).

К недостаткам этих изобретений относится сложность изготовления колпачка.

Ближайшим аналогом заявляемого технического решения является колпачок для укупорки сосуда, закрываемого резиновой пробкой, состоящий из цилиндрической части и донышка, на котором выполнен отрываемый участок. В известном техническом решении отрываемый участок ограничен незамкнутым сквозным пазом и соединен с колпачком отрываемой полоской, образованной линиями ослабления прочности ( патент США № 2 387 956, НКИ 215-253, опубл. 30.10.45г.).

Заявляемая конструкция решает задачу упрощения изготовления колпачка с одновременным обеспечением удобства зацепления отрываемого, участка.

Поставленная задача решается за счет того, что в колпачке для укупорки сосудов с жидкими средами, содержащем цилиндрическую часть и донышко, на котором размещен отрываемый участок, согласно изобретению, отрываемый участок выполнен в виде замкнутого сквозного паза, соединенного с донышком по крайней мере одной перемычкой, при этом кромки отрываемого участка приподняты вверх, а диаметр отрываемого участка донышка составляет 1/3 - 2/3 диаметра крышки.

Выполнение отрываемого участка в виде сквозного паза, соединенного с донышком по крайней мере одной перемычкой и с кромками отрываемого участка.

jprtliSiiiif™

МПК A 61 J 1/00

приподнятыми вверх позволяет упростить изготовление колпачка и одновременно обеспечить удобство зацепления его отрываемого участка.

Величина отношений диаметров отрывной части колпачка к диаметру крышки равная 1/3 выбрана из соображений безопасности при отрыве отрывной части донышка, чтобы избежать травм, а величина 2/3 обеспечивает целостность укупорки при стерилизации содержимого сосудов, так как выбор диаметра отрываемого участка донышка больше 2/3 приведет к срыву колпачка во время стерилизации сосудов с медицинскими препаратами.

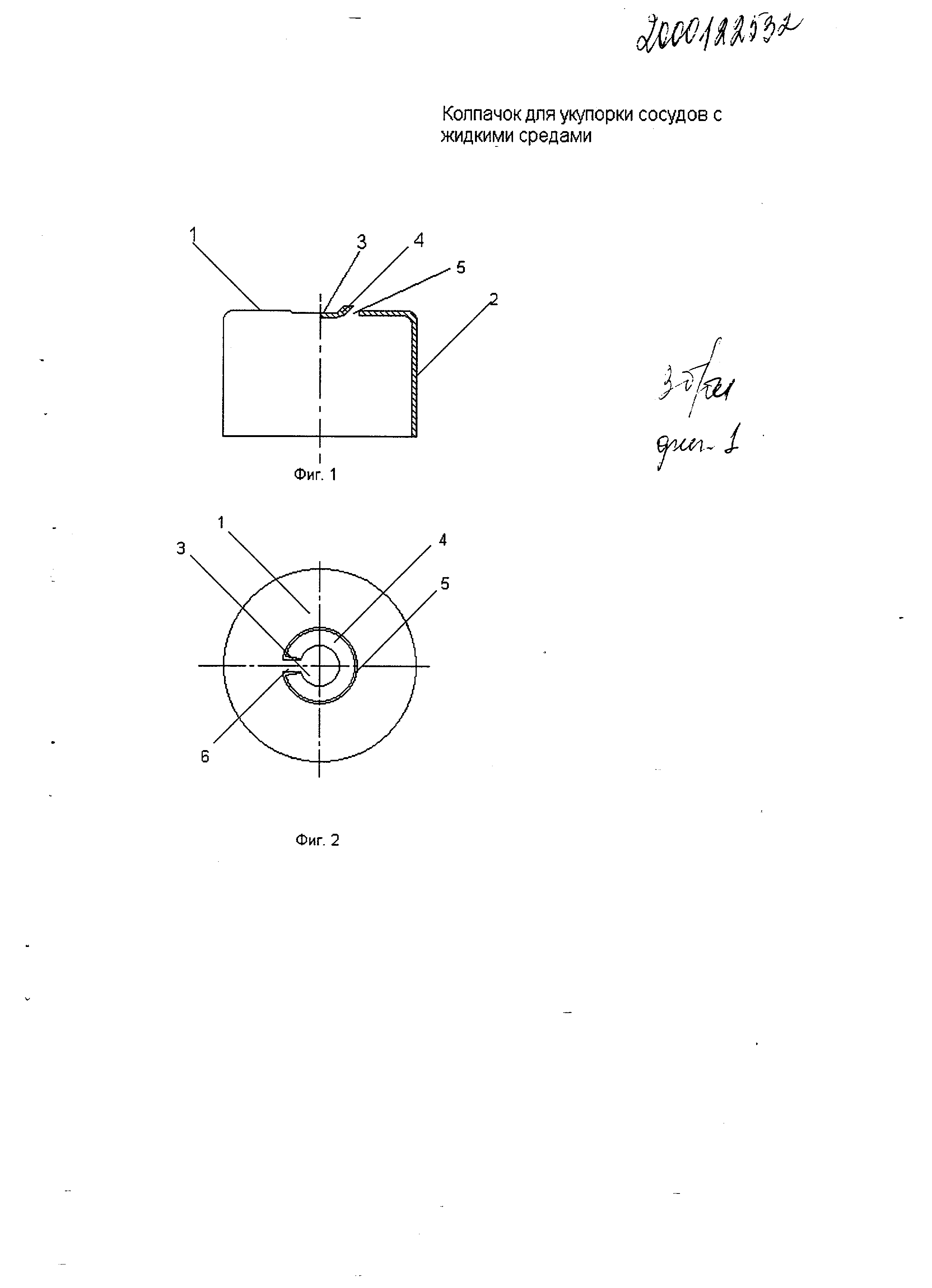

На фиг. 1 изображен колпачок для укупорки сосудов с жидкими средами общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 и 4 - вид сверху других вариантов выполнения отрываемого участка донышка колпачка.

Заявляемый колпачок содержит донышко 1 и цилиндрическую часть 2. На донышке выполнен отрываемый участок 3, с кромками отрываемого участка 4, приподнятыми вверх, с одним или несколькими сквозными пазами 5 и соединенный с донышком 1 одной или несколькими перемычками 6. Диаметр отрываемого участка донышка составляет 1/3 - 2/3 диаметра крышки, в частности, он может быть, например: 0,35- фиг. 2, ил и 0,41-фиг. 3, или 0,65 - фиг. 4.

Нричем отрываемый участок может быть образован одной сквозной прорезью и одной перемычкой - фиг. 2, двумя сквозными прорезями и двумя перемычками - фиг. 3, тремя сквозными прорезями и тремя перемычками - фиг. 4.

Заявляемый колпачок может быть изготовлен из алюминиевой фольги, например, штамповкой, при этом отрываемый участок наносится на донышко колпачка одновременно с операцией штамповки, что упрощает технологию изготовления колпачка. Горловину сосуда предварительно закрывают резиновой пробкой, затем устанавливают колпачок и фиксируют его на горловине сосуда либо закаткой, либо чеканкой в нескольких точках по периметру нижней цилиндрической части.

Для открывания сосуда и использования его содержимого необходимо приложить усилие к отрываемому участку, при этом произойдет отрыв отрываемого участка по сквозным прорезям, выполненным на донышке колпачка.

Кроме того, заявляемая конструкция позволяет повысить эргономические свойства изделия за счет рационального размещения отрываемого участка на донышке колпачка и обеспечить удобство зацепления отрываемого участка и, следовательно.

уменьшение усилий для его отрыва, а также применение заявляемой конструкции колпачков дифференцированно для укупорки сосудов с различными медицинскими препаратами.
