[2]Полезная модель относиться к историко-традиционному жилищу башкир, некогда практиковавших кочевой образ жизни. Археологические исследования показывают, что на территории Республики Башкортостан жилища появились еще в каменном веке (Руденко С.И. Башкиры: Опыт этнологической монографии. Ч. 2. Быт Башкир. Л., 1925). Ведя кочевой и полукочевой образ жизни башкиры нуждались в постоянных и временных жилищах. Соответственно и сооружались жилища постоянные и временные. Временные жилища сооружались на летних стойбищах башкир. К ним относились юрты: конические корьевые, лубяные, берестяные конусные шалаши - чумы, бревенчатые избушки (бурама, шатры (сатыр), войлочные кибитки кош. Универсальным жилищем была юрта. Юрты башкирские сооружались из шерсти, дерева и кожи (Руденко С.И. Башкиры: Историко-этнографические очерки. М. - Л., 1955, Шитова С.Н. Традиционные поселения и жилища башкир. М., 1894).
[3]Известна Башкирская юрта - как переносное жилище башкир. Остов юрты легко разбирался и за короткое время устанавливался вновь.
[4]В ее нижней части была решетка, скрепленная ремнями. Вверху деревянный круг для прохода дыма и света. Занавес (шаршу) разделяла юрту на две части. Правая, меньшая часть была женской, левая часть была для мужчин - гостевая. Вход в юрту располагался с южной стороны.
[5]Оберегающей функцией у башкир обладал красный цвет. В красно-коричневый цвет окрашивали остов юрты, дверь, чтобы сделать их непроходимыми для нечистых сил.
[6]Недостатком данной Башкирской юрты является ее неустойчивость к различным климатическим условиям по своему конструктивному исполнению, и их использование исключительно, как переносное жилище.
[7]Наиболее близким заявленному Юрте является Юрта по патенту на полезную модель KZ (13)U(11) 1250, Е04Н 1/02 (20060), который состоит из внутреннего предмета - древесного остова собранного из реек и усиленного дополнительными деталями: пластиковым полом, металлическим распорным обручем и пластиковыми подшатырычным кольцом, к которому крепятся все конструктивные элементы и множество каплеобразных подвесок. Рама двери и кольцо шнырка выполнены из пластика, усиленные крепежными металлическими петлями.
[8]При создании изобретения Юрта Башкирская применен принцип подобия форме аналога с сохранением всех его основных конструкционно-функциональных элементов и, по возможности, используемых материалов. Тщательное копирование конструкции и внешнего вида аналога, недостаточно для состоятельности изобретения, так как в функции юрты присутствует фактор постоянной его подверженности спонтанным манипуляциям со стороны пользователей. Отчего юрта может испытывать разнонаправленные эргономические воздействия, следовательно конструкция юрты должна предусматривать возникающие, в следствии этого нагрузки, то есть быть достаточно прочной. Настоящую же юрту невозможно (и нет практической необходимости) перевернуть, поставить на бок или поднять за жерди шнырка - она просто разрушиться. В связи с тем, что юрта изначально задумана разборной, все ее соединения не имеют жесткости, следовательно на отсутствии недостаточной общей жесткости.
[9]Задачей предлагаемой полезной модели является внедрение в изделие необходимых дополнительных конструктивных элементов из железа и других материалов, при максимально возможном сохранении сходства с прототипом по внешнему виду, конструкции и оставшимся материалам.
[10]Техническим результатом может быть: получение более технологической юрты по прочности и жесткости конструкции устойчивого по всему прогнозируемому (в том числе климатическому) спектру нагрузок от манипуляции пользователей и природного воздействия.
[11]Юрта Башкирская в современное время используется для проведения мероприятий: национального праздника Башкир - Сабантуй, организации выставок, презентаций, проведения юбилеев, розничной торговли. Юрты изготавливаются нескольких типоразмеров, которые определяются по диаметру, бывают 4 м, 6 м, 8 м, 10 м. Высота готовой юрты 3,5-4,5 метра.
[12]Юрта диаметром 10 м имеет одну центральную металлическую стойку, предназначенной для поддержки юрты. Каркас юрты выполнен из профильного железа. По кругу стенка юрты укрепляется деревянной складной решеткой, выполненной по старинной традиции (складная решетка - это удобство для сборки и разборки юрты, а так же ее хранения).
[13]Юрта имеет металлический быстро сборный каркас, не имеющий болтовых соединений, плетней и гибкого крепежа, за счет чего достигается минимальное время сборки. Каркас изготавливается из стандартного стального профиля.
[14]Юрта Башкирская имеет два купола: малый и большой.
[15]На Рис. 1 представлен металлический быстро сборный каркас юрты с двухстворчатой деревянной дверью.
[17]1. Каркас верхнего малого купола.
[18]2. Металлические изогнутые рейки.
[19]3. Верхняя круговая часть каркаса.
[20]4. Вертикальные соединительные стойки.
[21]5. Нижняя круговая часть юрты.
[22]6. Входная двухстворчатая дверь.
[23]7. Короткие металлические полые ячейки.
[24]8. Узел регулировки высоты.
[25]Каркас верхнего малого купола 1 состоит из отдельных стоек, крепящихся в соответствующие пазы на сдвоенном кольце основного купола и самого малого купола, опирающегося на эти стойки. Металлические изогнутые рейки-«клюшки» 2, в нижней части выполнены по числу стоек, двойного верхнего кольца, соединены с одной стороны со стойками, с другой стороны со сдвоенным верхним кольцом. Верхняя круговая часть каркаса 3 юрты выполнена в виде круга, изготовленного из металлического квадратного профиля. Вертикальные соединительные стойки 4, верхней части с нижней частью юрты по всему круговому периметру, изготовлены из металлического квадратного профиля. Вертикальные соединительные стойки, оборудованы узлами регулировки высоты 8, для компенсации небольших неровностей площадки, на котором собирается юрта. Нижняя круговая часть юрты 5 изготовлена из металлического квадратного профиля с узлом регулировки высоты основания каркаса юрты. Входная двухстворчатая дверь изготовлена из деревянных квадратных реек.
[26]Короткие металлические полые ячейки 7 верхней части юрты по всему периметру изготовлены из квадратного металлического профиля, предназначены для вставки облицовочных плоских деревянных реек.
[27]На рис. 2 представлен завершенный металлический каркас юрты Башкирской, собранной из решетчатых деревянных панелей в которую встроена двухстворчатая деревянная дверь в раме (косяке).
[29]9. Верхний малый купол.
[30]10. Соединительные изогнутые деревянные рейки-«клюшки».
[31]11. Решетчато-стержневое деревянное основание стен.
[32]Верхний малый купол юрты 9, состоит из отдельных стоек, крепящихся в соответствующие пазы на сдвоенном кольце основного купола и самого малого купола, опирающегося на эти стойки. Купольная конструкция, в которой сдвоенное кольцо выполняет роль «затворного камня», воспринимающей на себя вертикальное усилие силы тяжести, обеспечивает прочность и надежность конструкции юрты. Соединительные изогнутые деревянные рейки-«клюшки» 10 изготовлены из комбинированного материала - дерево + фанера, количество которых зависит от типоразмера юрты. Деревянные рейки «клюшки» соединяются с верхними дугами, образующими контур стен с одной стороны, и со сдвоенным кольцом с другой стороны. Решетчато-стержневое деревянное основание стен 11 крепиться к основным стойкам, верхним и нижним стеновым дугам при помощи гибкого крепежа, что придает прочность и устойчивость юрте. Дверная рама с готовыми дверьми навешивается на соответствующие пазы основных стоек, пролет которых соответствует размерам дверной рамы.

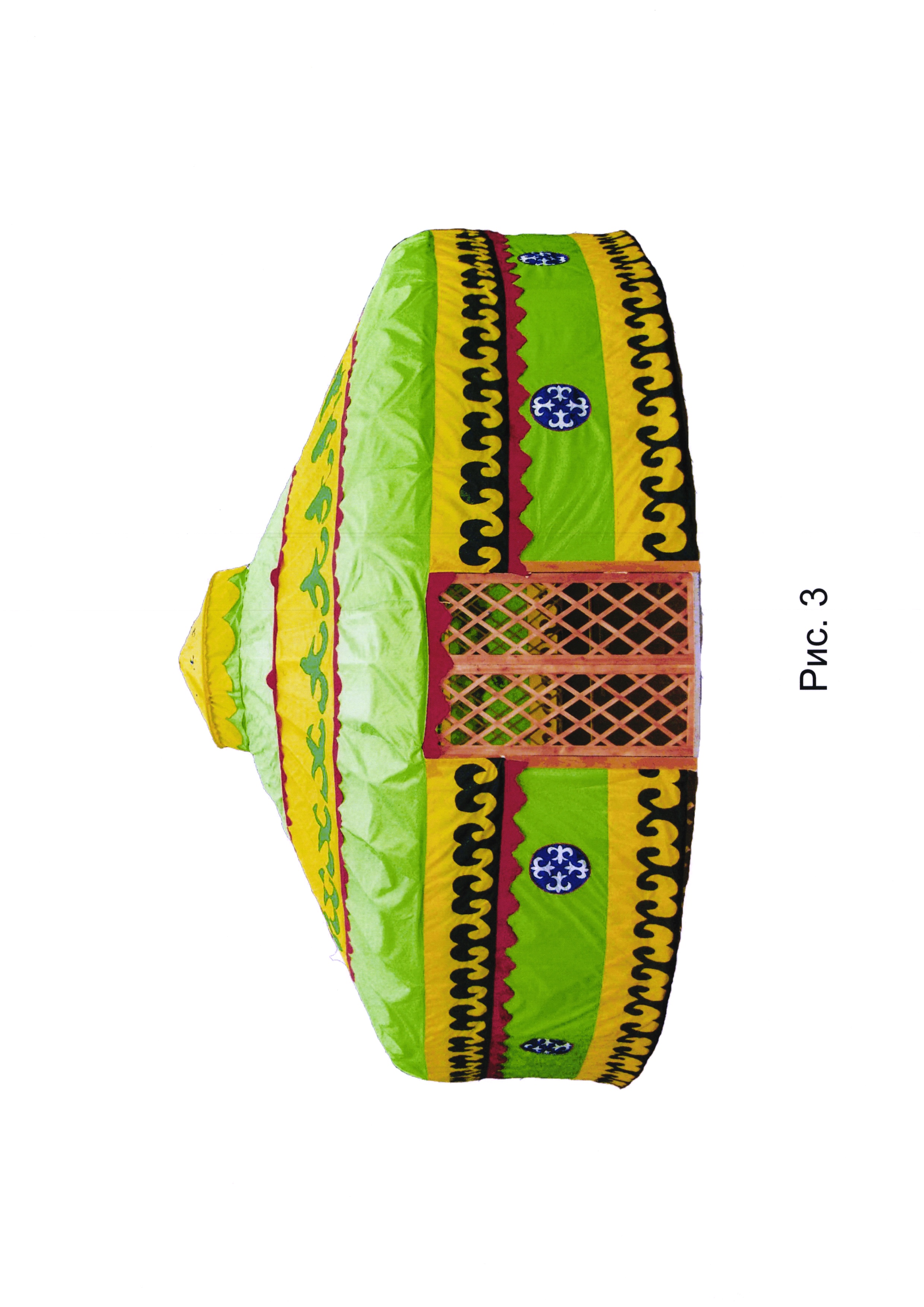

[33]На рис. 3 представлена завершенная Юрта Башкирская, наружный слой которой состоит из плащевой водонепроницаемой ткани ярких расцветок, с выполнением национального орнамента и цветовых сочетаний, ниже которой выполнен слой из полиэтилена для предотвращения протекания во время дождливой и ветреной погоды, слой из войлока для утепления, а также слой из вуали, украшенной вышивкой и декоративной тесьмой.
[34]Войлочный покров и декоративная накидка покрывают каркас и крепятся к нему посредством гибкого крепежа. Оформление внутренней вуали вышивкой выполняется на вышивальных машинах с компьютерной программой. При вышивке наружной ткани юрты выбирается Башкирский орнамент - узор, основанный на повторе и чередовании геометрических фигур со цветовыми гаммами: красный, желтый, зеленый, синий, белый с контрастным чередованием цветов.
