[1]Заявляемое техническое решение относится к монтажу систем трубопроводного транспорта и кольцевых стыков емкостей, а именно, к соединительным деталям трубопроводов и может быть использовано при сооружении и ремонте трубопроводов, предназначенных для транспортирования нефти, нефтепродуктов, газов, различных агрессивных сред а также для транспортирования воды в системах холодного и горячего водоснабжения коммунального хозяйства.
[2]Известна (RU 128542) Втулка защиты внутреннего сварного шва трубопроводов с внутренним антикоррозионным покрытием содержит центральную кольцевую проточку с установленным в ней центрирующим кольцом, кольцевые проточки для герметизирующих элементов, выполненные по разные стороны от центральной кольцевой проточки, и кольцевые канавки под уплотняющие манжеты, при этом она содержит расплавляемую вставку из сварочной проволоки, для установки которой в центрирующем кольце выполнена с кольцевая канав
[3]Известен Узел сварного соединения трубопровода (RU 115861) содержащий две трубы с внутренним покрытием и установленную соосно внутри них в зоне стыка втулку с внутренним покрытием, на наружной поверхности которой расположены центральная кольцевая проточка с центрирующим разрезным кольцом и две кольцевые проточки для герметизирующих элементов, выполненные по разные стороны от центральной кольцевой проточки, последние заполнены вспенивающимся при нагревании эластомером, а центрирующее кольцо снабжено кольцевым выступом прямоугольной формы.
[4]Недостатком известных устройств является необходимость выполнения проточек под центрирующие кольца и сами кольца подвергаются механической обработке, что значительно удорожает их изготовление.
[5]Известно (RU 128913) Подкладное разрезное кольцо с расплавляемой вставкой, выполненное, например, из трубы или из полосы, при этом торцы разрезного кольца имеют Z-образную форму, верхняя и нижняя полки которых установлены с перекрытием одной полки другой, а по наружному диаметру разрезного кольца выполнена канавка, в которую вставлена расплавляемая вставка, выполненная из сварочной проволоки.
[6]Недостаток: расплавляемая вставка крепится в выполненную канавку, в результате увеличение трудовых затрат.
[7]Известно (RU 139083) Кольцо подкладное для защиты сварного шва трубопровода выполнено из листового металла методом пластической деформации, например, на профильных вальцах, имеющее профильные углубления, в которых установлены герметизирующие элементы, в виде термоплавких уплотнений, выполненных, например, из полиэтилена, не менее двух радиальных валиков и плавкую вставку, зафиксированную в центральном профильном углублении термостойким материалом на основе флюса для сварки.
[8]Известно, принятое в качестве прототипа, (RU 146474) Подкладное кольцо с расплавляемой вставкой для защиты внутреннего сварного шва трубопровода, содержащее стальное кольцо и расплавляемую вставку из сварочной проволоки при этом кольцо выполнено из профилированной стальной проволоки, а расплавляемая вставка выполнена из профилированной сварочной проволоки, причем плавкая вставка закреплена в стальное кольцо методом завальцовки.
[9]Здесь недостатком является больший вес, высокая трудоемкость изготовления кольца из металлической полосы большого диаметра и раскатка ее для придания нужного профиля.
[10]Задачей заявляемого устройства является уменьшение металлоемкости, пружинистость, обеспечение более плотного прилегания кольца к стенкам трубопровода.
[11]Поставленная задача решается следующим образом:
[12]Разрезное центрирующее кольцо защиты внутреннего сварного шва соединений труб выполнено методом пластической деформации, например, на прокатном стане, из полосы листового металла (ст.08пс или другой углеродистой стали), толщиной 1 мм, у него под 90° отогнуты края, а в центральной части сформирована полость, в которую помещена расплавляемая ставка из профилированной сварочной проволоки, с последующим закреплением ее методом обжатия, завальцовки. Плавкую вставку 3, Фиг. 1, Фиг. 3 и Фиг. 4, профилируют из сварочной проволоки (например СВ08Г2С) путем прокатки через вальцы, для получения профилированной формы плавкой вставки в виде прямоугольника с утолщением, как минимум, по одному краю.
[13]Заявляемое устройство представлено на Фиг. 1, Фиг. 2, Фиг. 3 и Фиг. 4
[14]Фиг 1. Представлена втулка защиты внутреннего сварного шва (далее - втулка) в разрезе с установленным на ней разрезным центрирующим кольцом защиты внутреннего сварного шва соединений труб(далее - разрезное кольцо).
[15]Фиг. 2. Представлено разрезное кольцо, вид местный А.

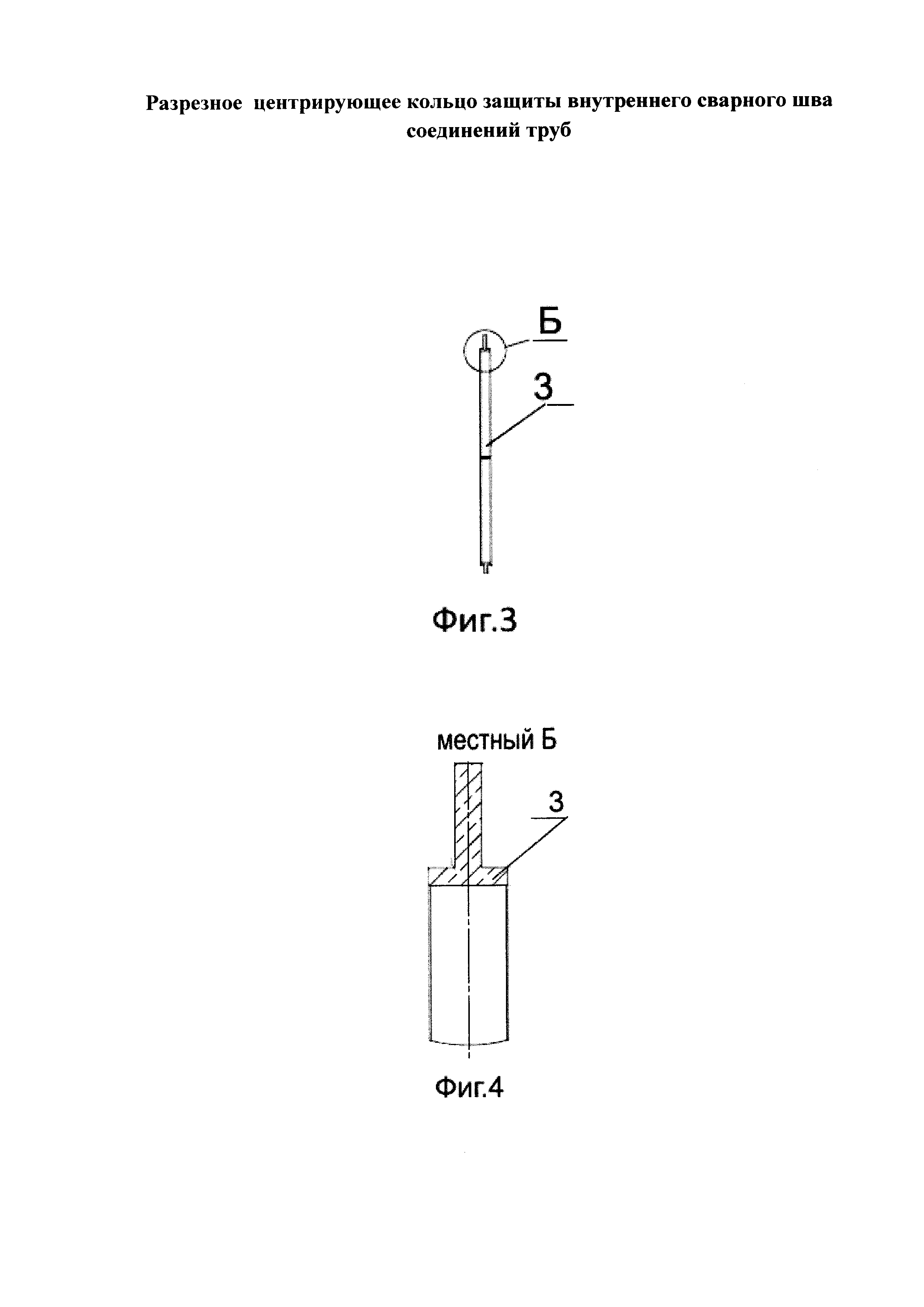

[16]Фиг. 3. Представлена расплавляемая вставка, вид сбоку.
[17]Фиг. 4 Представлена расплавляемая вставка, вид местный Б
[18]На Фиг. 1: 1 - втулка, 2 - разрезное кольцо, 3 - расплавляемая вставка
[19]На Фиг. 2: 2 - разрезное кольцо, в котором: 4 - отогнутые края, 5 профильное углубление - полость для установки расплавляемой вставки.
[20]На Фиг. 3: 3 - расплавляемая вставка.
[21]На Фиг. 4: 3 - расплавляемая вставка, местный вид Б с Фиг. 1
[22]Заявляемое разрезное кольцо 2, Фиг. 3, в разрезе имеет горизонтально вытянутую П-образную форму или форму швеллера, в центральной части перекладины выполнено профильное углубление - полость 5 под расплавляемую вставку 3, которую при сборке помещают профилированной широкой частью в полость 5, Фиг. 4.
[23]Разрезное центрирующее кольцо 2, Фиг 1 и Фиг 2, защиты внутреннего сварного шва соединений труб выполнено методом пластической деформации, например, на прокатном стане, из полосы листового металла (ст.08сп или другой углеродистой стали), толщиной 1 мм, у разрезного кольца 2 отогнуты края 4 под 90°, Фиг. 3, а в центральной части сформировано профильное углубление - полость 5, в которую помещена расплавляемая ставка 3 из профилированной сварочной проволоки, с последующим закреплением ее методом обжатия, завальцовки Фиг. 1.
[24]Преимущество заявляемого разрезного кольца 2 перед другими кольцами с наличием проточки для расплавляемой вставки - это его меньшая металлоемкость, т.к. кольцо выполняют из листа толщиной 1 мм, выполненное профильное углубление - полость 5 под расплавляемую вставку 3 создает пружинистость заявляемого разрезного кольца 3, к тому же при применении его по прямому назначению, т.е. в сборе со втулкой 1 защиты внутреннего сварного шва, этот признак позволяет плотнее прижимать устройство к стенкам трубопровода, отогнутые края 4 придают устройству жесткость, выполняя функцию ребер жесткости
