[4]Техническое решение относится к запирающим устройствам с повышенной секретностью, в частности, к запирающим механизмам цилиндровых замков, которые могут быть использованы в различных конструкциях замков для дверей, сейфов, машин и т.д.
[5]Известен запирающий механизм замка по Патенту РФ № 2223374 (опубликован 27.07.2004г.). Цилиндровый механизм замка содержит корпус, в котором размещен первый поворотный барабан, в первом поворотном барабане выполнены аксиальные отверстия и в них размешены толкающие штифты, с которыми контактируют подпружиненные штифты, нажимной ключ, имеющий как минимум один выступ, второй поворотный барабан, таймер и стопорный выступ, подпружиненные штифты, как минимум один подпружиненный штифт второго барабана входит в аксиальное отверстие первого поворотного барабана и выполняет роль задержки, таймер скреплен с корпусом, ось заводной пружины таймера соединена с осью второго поворотного барабана.
[6]Недостаток известного запирающего механизма замка заключается в сложности изготовления и реализации предложенных технических решений.
[7]Наиболее близким к предлагаемому замку является замок (Авторское свидетельство СССР 520794, кл. Е 05 В 35/04, 1977 г.). Замок содержит корпус, в котором расположен цилиндровый механизм, состоящий из цилиндра с прорезью для ключа и отверстий, в которые установлены штифты цилиндра, и подпружиненные штифты замка, установленные в корпусе замка, и привод ригеля замка.
[8]Недостаток известного цилиндрового механизма замка заключается в малой криминалистической стойкости при открывании запирающего устройства отмычками, обусловленной достаточно свободным доступом через замочную скважину к штифтам по отдельности и возможностью определения кодового положения штифта за счет регистрации отклика на воздействие на отдельный штифт.
[9]Решаемая техническая задача - повышение криминалистической стойкости цилиндрового замка за счет устранения возможности открывания замков отмычками.
[10]Технический результат в замке, содержащем корпус, в котором установлен цилиндровый механизм, состоящий из цилиндра с прорезью для ключа и отверстий, в которые установлены штифты цилиндра, подпружиненные штифты замка, установленные в отверстия корпуса, и привод ригеля замка, достигается тем, что введены запоминающее устройство кода ключа без возможности изменения любого элемента кода, состоящее из набора шайб, установленных между штифтами цилиндра и штифтами замка, и устройство сравнения запомненного кода ключа с кодом замка, включающее подпружиненный фиксатор совпадения кодов с выступом, установленный в отверстие корпуса, имеющее непосредственную связь с отверстиями для штифтов замка, и штифты замка с кольцевыми кодовыми проточками, положение которых соответствуют коду замка, на фиксаторе совпадения кодов имеются проточки, расположенные при отключенном устройстве сравнения запомненного кода с кодом замка в соответствии с расположением штифтов замка и не препятствующие свободному движению штифтов замка при установке ключа в замочную скважину, между проточками находится шип фиксатора совпадения кодов, форма которого в поперечном сечении соответствует форме кольцевой кодовой проточки на штифтах замка, выступ фиксатора совпадения кодов входит в фигурную кольцевую прорезь, расположенную в задней части цилиндра после отверстий для штифтов, фигурная кольцевая прорезь на цилиндре имеет выступ и фиксаторы, которые выполнены в таким образом, чтобы имелась возможность выступом фиксатора совпадения кодов отключить устройства сравнения запомненного кода ключа с кодом замка при установке ключа, фиксаторами ограничить поворот цилиндра при несовпадении кода ключа с кодом замка и при совпадении кода ключа с кодом замка привести в действие привод ригеля для отпирания или запирания замка в зависимости от направления движения ключа.
[11]Код ключа - зашифрованная комбинация кодовых элементов механизма секретности замка. Код ключа определяется совокупностью размеров выступов (бородок) относительно базовой поверхности ключа. Код замка - зашифрованная комбинация кодовых элементов механизма секретности замка, обеспечивающего управления приводом засова (ригеля). Кодовые элементы замка имеют определенную (зашифрованную, секретную) высоту (глубину, угол наклона и пр.) от базы ключа. До установки ключа и при нулевом положении вставленного ключа блокируется работа устройства сравнения запомненного кода ключа с кодом замка, это значит, что штифты цилиндра и штифты замка могут свободно перемещаться без какой-либо реакции со стороны устройства сравнения кодов. При повороте ключа блокировка отключается, но при этом отсутствует возможность воздействия на штифты замка. При отключении блокировки возможна работа устройства сравнения запомненного кода ключа с кодом замка.
[12]При установке ключа в замочную скважину происходит фиксация кода ключа, т.е. штифты цилиндра принимают положение, соответствующее коду ключа и, следовательно, связанные с ними кодовые элементы замка занимают соответствующие положения. При повороте ключа данная кодовая комбинация кодовых элементов замка запоминается. Кодовый элемент замка представляет собой штифт, на котором имеются кодовые проточки, расположенные на определенном расстоянии от базовой поверхности штифта замка. Если код замка соответствует коду ключа, то все кодовые проточки устанавливаются в одну линию. Устройство сравнения запомненного кода ключа с кодом замка проверяет: находятся ли все кодовые проточки на одной линии. При совпадении кода замка с кодом ключа цилиндр совершает полный оборот. В качестве привода ригеля часто используется язычок, непосредственно связанный с цилиндром замка. Язычок взаимодействует с выступами ригеля и обеспечивает движение ригеля в зависимости от направления движения ключа. При повороте язычка на полный оборот сдвигается ригель (засов) и этим обеспечивается запирание или отпирание замка в зависимости от направления движения ключа.

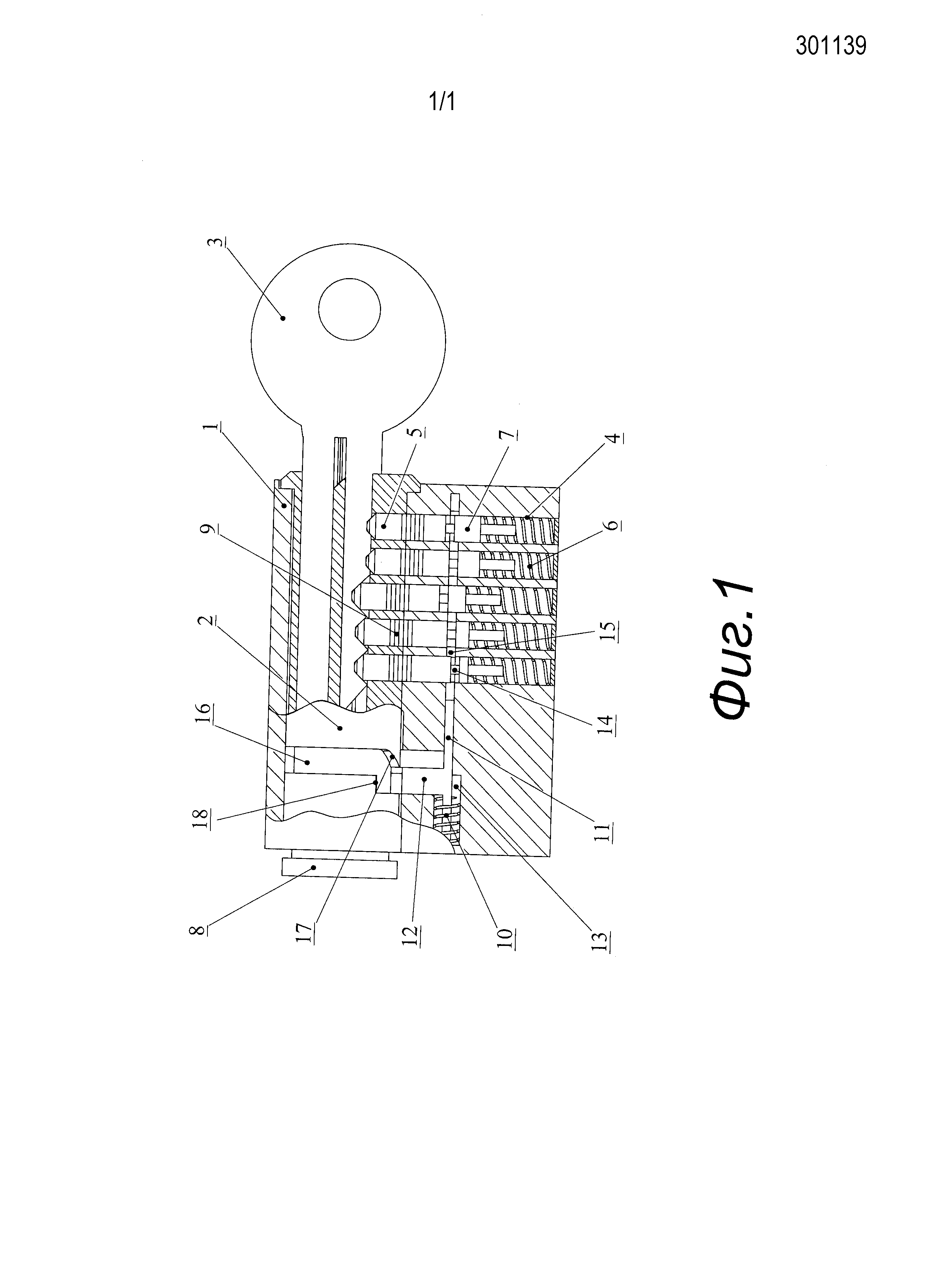

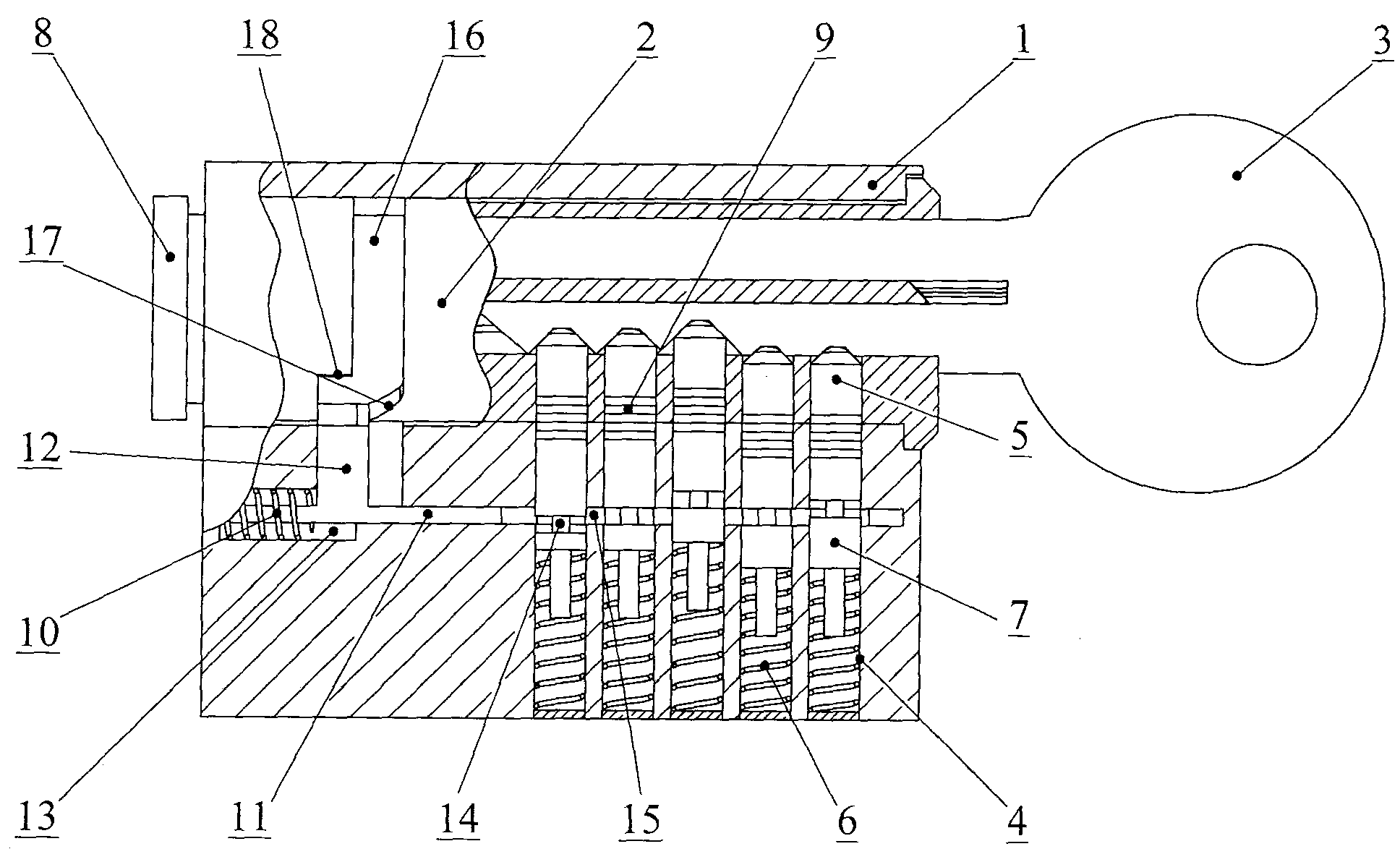

[13]На фиг.1 приведен чертеж цилиндрового замка.
[14]Цилиндровый замок, изображенный на фиг.1, содержит корпус 1, в котором установлен цилиндровый механизм, состоящий из цилиндра 2 с прорезью для ключа 3 и отверстий 4 корпуса 1 и цилиндра 2, в которые установлены штифты 5 цилиндра, подпружиненные пружиной 6 штифты 7 замка, и привод 8 ригеля замка, запоминающее устройство кода ключа без возможности изменения любого элемента кода, состоящее из набора шайб 9, установленных между штифтами 5 цилиндра 2 и подпружиненными штифтами 7 замка, и устройство сравнения запомненного кода ключа с кодом замка, включающее подпружиненный пружиной 10 фиксатор 11 совпадения кодов с выступом 12, установленный в отверстие 13 корпуса 1, и штифты 7 замка с кольцевыми кодовыми проточками 14, положение которых соответствуют коду замка, на фиксаторе 11 совпадения кодов имеются проточки, расположенные при отключенном устройстве сравнения запомненного кода ключа с кодом замка в соответствии с расположением штифтов 7 замка и не препятствующие свободному движению штифтов 7замка при отсутствии и установки ключа в замочную скважину, между проточками находится шип 15 фиксатора 11 совпадения кодов, выступ 12 фиксатора 11 совпадения кодов входит в фигурную кольцевую прорезь 16, расположенную в задней части цилиндра 2 после отверстий 4 для штифтов, фигурная кольцевая прорезь 16 на цилиндре 2 имеет выступ 17 и фиксаторы 18, которые выполнены в таким образом, чтобы имелась возможность выступом 12 фиксатора 11 совпадения кодов отключить устройства сравнения запомненного кода ключа с кодом замка при отсутствии ключа 3 в прорези цилиндра 2 и при установке ключа 3 в прорезь цилиндра 2, фиксаторами 18 ограничить поворот цилиндра 2 при несовпадении кода ключа 3 с кодом замка, один из фиксаторов 18 ограничивает поворот ключа при отпирании, а второй - при запирании замка, и при совпадении кода ключа 3 с кодом замка привести в действие привод 8 ригеля для отпирания или запирания замка в зависимости от направления движения ключа
[15]Рассмотрим работу замка, изображенного на фиг. 1. При установке ключа 3 в прорез цилиндра 2 под действием выступов ключа 3 штифты цилиндра 5 устанавливаются в соответствии с кодом ключа 3. Штифты цилиндра 5 с помощью запоминающего устройства кода ключа, состоящего из набора шайб 9, толкают подпружиненные штифты 7 замка, установленные в корпусе замка. При этом в соответствии с кодом ключа 3 часть шайб останутся в цилиндре 2, а остальные перейдут в корпус замка. При повороте ключа 3 это распределение шайб сохраниться без возможности его изменения, таким образом, происходит запоминание кода ключа 3 без возможности изменения кода. В соответствие с этим кодовые проточки 14 штифтов замка 7 примут положение в соответствии с кодом ключа 3. Необходимость выключения устройства сравнения кодов связана с тем, чтобы при отсутствии ключа, когда имеется доступ к штифтам 5 цилиндра 2, исключить возможность определения кода любого из элементов за счет регистрации отклика при воздействии на отдельный штифт 5 цилиндра. Если код ключа 3 соответствует коду замка, то кодовые проточки 14 штифтов 7 замка выстраиваются в линию и обеспечивают беспрепятственное движение шипов 15 фиксатора 11 совпадения кода под действием пружины 10, при этом выступ 12 фиксатора 11 совпадения кодов переходит на участок кольцевой прорези цилиндра 16, на котором обеспечивается беспрепятственный поворот цилиндра 2 на полный оборот, при этом привод ригеля 8 совершает полный оборот и обеспечивает запирание или отпирание замка в зависимости от направления движения ключа. Если код ключа 3 не соответствует коду замка, то часть шипов 15 упираются в тело штифта 7 и движение фиксатора 11 совпадения кодов под действием пружины 10 оказывается не возможным и положение выступа 12 фиксатора 11 совпадения кодов остается неизменным. При повороте цилиндра выступ 12 фиксатора 11 совпадения кодов доходит до ограничителей 18 кольцевой прорези 16 цилиндра 2 и дальнейший поворот цилиндра 2 оказывается невозможным. Следовательно, при несовпадении кодов замка и ключа замок не может быть открыт.
[16]Технический результат - повышение криминалистической стойкости способа запирания и отпирания замка за счет устранения возможности открывания замков отмычками, по сравнению с прототипом обеспечивается следующим образом.
[17]В прототипе при установке ключа в замочную скважину за счет выступов ключа сдвигаются штифты цилиндра, которые приводят в движение подпружиненные штифты замка. При этом линия раздела между цилиндрами занимает вполне определенное положение. Если линия раздела штифтов совпадает с линией раздела цилиндра и корпуса, то разрешают поворот цилиндра с помощью ключа относительно корпуса замка. Далее при повороте движение передают на привод ригеля замка. Если линия раздела цилиндров не совпадает с линией раздела цилиндра и корпуса, то такой поворот цилиндра относительно корпуса не возможен.
[18]Таким образом, для открывания замка необходимо границу раздела между штифтами совместить с границей раздела между цилиндром и корпусом. При отсутствии ключа в замочной скважине в прототипе обеспечивается достаточно свободный доступ каждому из штифтов, воздействуя и проверяя реакцию на данное воздействие для каждого штифта легко определяется положение, когда линия раздела между штифтами совпадает с линией раздела между цилиндром и корпусом. Это положение фиксируется для каждого из штифтов, чем и объясняется невысокая криптографическая стойкость к открыванию замка с помощью отмычек.
[19]В предложенном цилиндрическом замке технический результат (повышение криминалистической стойкости замка за счет устранения возможности открывания замков отмычками) достигается за счет сравнения кода замка с запомненным кодом ключа. Этим исключается возможность воздействия на отдельный штифт и определение реакции на данное воздействие. При отсутствии ключа в замочной скважине имеется доступ к штифтам цилиндров, но в силу того, что в этом случае устройство сравнения запомненного кода ключа с кодом замка отключено, то отсутствует возможность определения реакции системы на воздействие на отдельный штифт. Кроме того проверяются полностью кодовые комбинации кода замка и запомненный код ключа. Несовпадение хотя бы одной позиции при сравнении кодов делает невозможным отпирание или запирание замочного устройства.
