СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ

Изобретение относится к области цветной металлургии, в частности к термически неупрочняемым алюминиевым сплавам системы алюминий - магний, и может быть использовано для изготовления высоконагруженных элементов изделий. Сплав на основе алюминия содержит, мас.%: магний 5,0-5,8, скандий 0,15-0,28, никель 0,02-0,7, цирконий 0,05-0,2, марганец 0,2-1,0, бериллий 0,0001-0,005, индий - до 0,005, железо 0,02-0,3, по крайней мере, один элемент из группы, содержащей серебро, медь, цинк 0,01-0,8, по крайней мере, один элемент из группы, содержащей ванадий, хром, титан 0,01-0,12, бор, углерод 0,0001-0,08, алюминий - остальное. Технический результат заключается в повышении характеристики кратковременной прочности сплава при температуре 100-150°C с обеспечением высоких значений предела текучести, прочности и относительного удлинения в отожженном состоянии при комнатной температуре и сохранении хорошей свариваемости и коррозионной стойкости. 2 з.п. ф-лы, 2 табл., 4 пр.

1. Термически неупрочняемый сплав на основе алюминия, включающий магний, скандий, никель, цирконий, марганец, бериллий и железо, отличающийся тем, что он дополнительно содержит индий, по крайней мере, один элемент из группы, содержащей серебро, медь, цинк, и, по крайней мере, один элемент из группы, содержащей ванадий, хром, титан, бор, углерод, при следующем соотношении компонентов, мас.%:

2. Сплав по п. 1, отличающийся тем, что суммарное содержание в нем железа и никеля составляет не более 0,4 мас.%.

3. Сплав по п. 1 или 2, отличающийся тем, что соотношение массового содержания никеля к массовому содержанию железа составляет 0,8-1,5.

Изобретение относится к области цветной металлургии, в частности к термически неупрочняемым алюминиевым сплавам системы алюминий - магний, используемых в качестве конструкционных материалов для средненагруженных элементов силовых конструкций, в том числе сварных, ракетно-космической техники и транспортного машиностроения, кратковременно работающих при температуре до 100-150°C.

Среди данной группы сплавов широкое применение получил сплав АМг6 (ГОСТ 4784-97), имеющий следующий состав, мас.%:

Данный сплав используется для изготовления изделий ракетно-космической техники. Он отличается высокой коррозионной стойкостью, малым коэффициентом разупрочнения сварных соединений, однако имеет невысокий уровень механических свойств, в особенности в отожженном состоянии. Повышение уровня механических свойств данного сплава возможно с помощью холодной пластической деформации, однако в таком виде материал может ограничено применяться ввиду чрезвычайно низкой коррозионной стойкости. Известен термически неупрочняемый сплав, предназначенный для изготовления плит и листов с повышенными характеристиками ударной вязкости, следующего состава, мас.%:

при этом суммарное содержание магния и цинка составляет 5,7-7,3 мас.%, а суммарное содержание железа, кобальта и/или никеля - не более чем 0,7 мас.% (RU 2431692 C1, 20.10.2011).

Недостатком данного сплава является сниженная работоспособность при высоких температурах и повышенные характеристики ползучести вследствие наличия в составе легкоплавких элементов (олово, висмут и пр.). Наиболее близким аналогом предложенного сплава является термически неупрочняемый сплав (RU 2184165 C2, 27.06.2002), который имеет следующий состав, мас.%:

Из-за повышенного содержания магния (до 7 мас.%) сплав обладает пониженной технологичностью, что связанно с наклепом при холодной деформации, кроме того, сплав обладает работоспособностью лишь до температуры 85°C.

Задачей изобретения является разработка термически неупрочняемого свариваемого сплава на основе алюминия для средне- и высоконагруженных элементов конструкций ракетной техники и транспортного машиностроения, в том числе для сварных конструкций.

Техническим результатом изобретения является повышение характеристики кратковременной прочности неупрочняемого сплава при температуре до 150°C с обеспечением высоких значений предела текучести, прочности и относительного удлинения в отожженном состоянии при комнатной температуре, при сохранении хорошей свариваемости и коррозионной стойкости.

Технический результат достигается за счет того, что предложен сплав на основе алюминия, включающий магний, скандий, никель, цирконий, марганец, бериллий и железо, при этом он дополнительно содержит, по крайней мере, один элемент из группы, содержащей серебро, медь, цинк, и, по крайней мере, один элемент из группы, содержащей ванадий, хром, титан, бор, углерод, при следующем соотношении компонентов, мас.%:

Для обеспечения повышенного значения относительного удлинения желательно, чтобы суммарное содержание в сплаве железа и никеля составляло не более 0,4 мас.%.

Для получения максимального эффекта повышения кратковременной прочности желательно, чтобы соотношение массового содержания никеля к массовому содержанию железа составляло 0,8-1,5.

Оптимизация содержания магния в составе позволяет обеспечить достаточное твердорастворное упрочнение при сохранении удовлетворительной технологической пластичности при холодной обработке давлением. Совместное легирование скандием и цирконием позволяет обеспечить мелкозернистую структуру слитка за счет хороших модифицирующих свойств, а в готовом сплаве мелкозернистая структура обеспечивается за счет образования наноразмерных фаз типа Al₃X, где X - скандий и/или цирконий, обладающих сферической формой и образующих эффективные препятствия для движения дислокаций и развития пластической деформации. Легирование в том числе элементами из группы: ванадий, хром, титан, углерод и бор позволяет добиться дополнительного эффекта модифицирования слитка за счет образования в процессе литья мелкодисперсных карбидов и боридов, обладающих хорошим сродством с алюминиевой матрицей и являющихся дополнительными центрами зарождения зерен. Легирование элементами из группы: серебро, цинк, медь обеспечивает твердорастворное упрочнение сплава, при этом не снижая пластичность и коррозионную стойкость за счет введения их в состав сплава в концентрациях, находящихся на уровне верхнего предела максимальной растворимости в алюминии, что позволяет ограничить максимальное содержание магния при сохранении высоких механических характеристик и обеспечить отсутствие выделений диффузионно подвижных фаз с алюминием. Микролегирование индием обеспечивает укрепление межзеренных границ и препятствует неблагоприятному выделению фазы алюминия с магнием в процессе отжига, что повышает стойкость к расслаивающей коррозии и сопротивление общей коррозии. Легирование никелем и железом обеспечивает укрепление границ зерен в сплавах нерастворимыми фазами, стойкими к коагуляции при воздействии эксплуатационных нагревов, что препятствует развитию интенсивной деформации в условиях воздействия нагрузок и температур, при этом легирование никелем в малых количествах не приводит к ухудшению характеристик свариваемости и коррозионной стойкости. При суммарном содержании железа и никеля не более 0,4 мас.% за счет оптимального содержания интерметаллидных фаз материал обладает повышенной характеристикой относительного удлинения, что косвенно свидетельствует о высокой пластичности, кроме того, максимальный эффект повышения кратковременной прочности достигается при соотношении никеля к железу в пределах 0,8-1,5, что связано с оптимальным соотношением железистой и никелевой фазы, образующихся на границах в процессе литья.

Примеры осуществления.

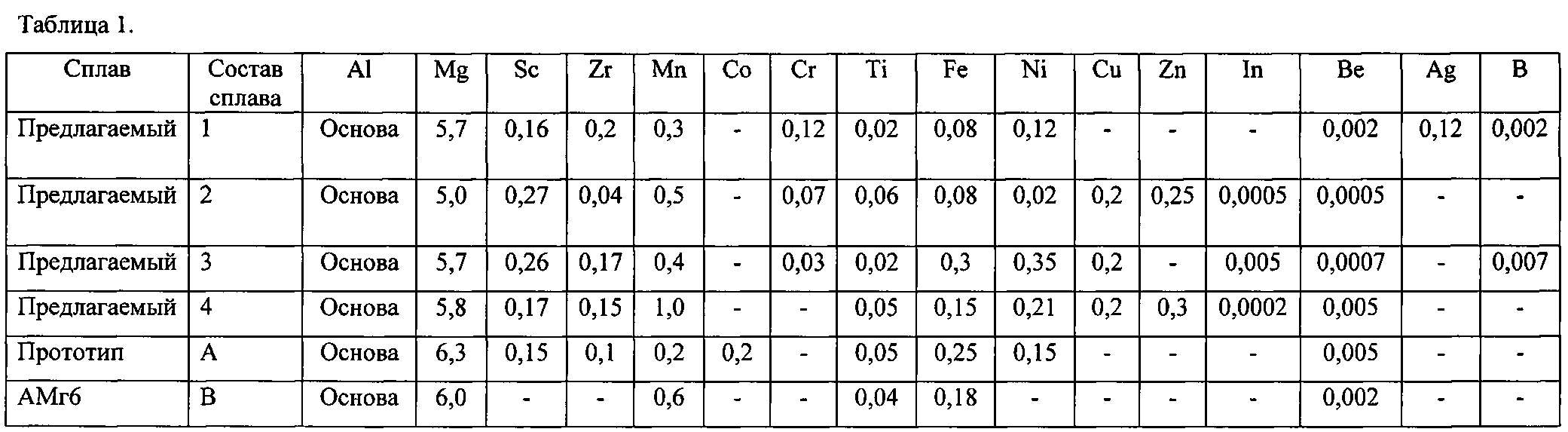

Методом полунепрерывного литья были отлиты круглые слитки диаметром 110 мм, химический состав которых представлен в таблице 1.

После гомогенизации и обточки слитков проводили ковку слитков на плоскую сутунку при температуре 420-460°C, затем проводили горячую прокатку сутунки до толщины 6 мм, после чего горячекатаные заготовки прокатывались вхолодную на стане типа «Дуо» до толщины 2,5 мм. После прокатки листы отжигались при температуре 280-340°C, затем проводили правку растяжением со степенью остаточной деформации 0,5-1,5% для придания необходимой плоскостности.

Из листов были вырезаны образцы для исследований механических свойств при растяжении при комнатной температуре и температуре 150°C. Испытания проводились на плоских образцах по ГОСТ 1497-84. Испытания на расслаивающую коррозию проводились на образцах размером 60×40 мм в соответствии с ГОСТ 9.904-82 в растворе 4 в течение 7 суток при температуре 18-25°C. Заготовки от листов сваривались методом автоматической аргоно-дуговой электросварки с использованием присадочной проволоки из сплава АМг6. Результаты механических и коррозионных испытаний приведены в таблице 2.

Как видно из сравнения механических характеристик листов, представленных в таблице 2, предлагаемый сплав в сравнении с прототипом обеспечивает повышенные при растяжении на 5-10% предел прочности σ_в и предел текучести σ_0,2, а также повышенное в среднем на 15-20% относительное удлинение 5. Кроме того, предлагаемый состав обеспечивает удовлетворительный уровень коррозионной стойкости (склонность к расслаивающей коррозии составила 3-4 балла) и свариваемости (коэффициент разупрочнения сварного соед. σ_{в св. соед}/σ_в составил 0,87-0,92), что позволяет использовать данный сплав во всеклиматических условиях с применением традиционных способов защиты алюминиевых сплавов (нанесение покрытий и пр.).

Наиболее значимым преимуществом сплава является его работоспособность при температурах до 150°C, что подтверждается повышенной кратковременной прочностью при растяжении (на 10-15% выше, чем у прототипа).
